نوع محصول:شیر سوپاپی 90 درجه (90° Globe Valve)
برند:وگ بی‌همتا
کلاس فشار:PN16
فشار کاری:16 بار

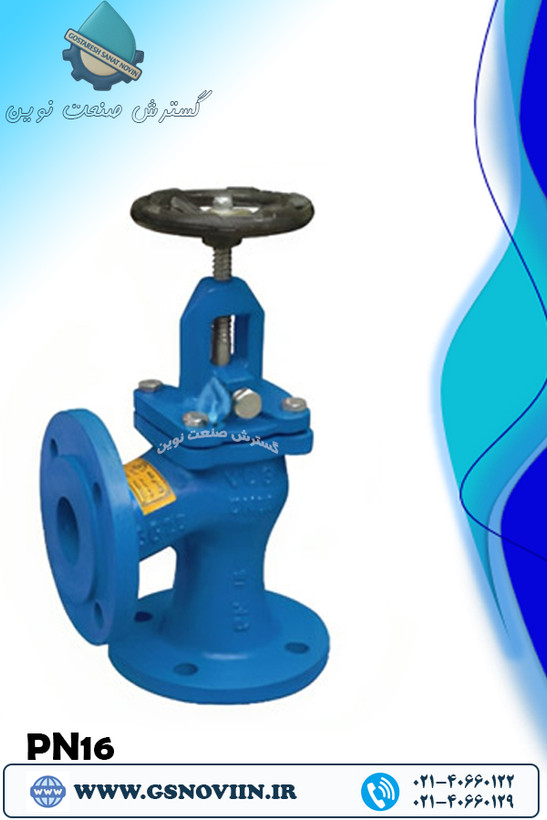

شیر سوپاپی 90 درجه PN16 وگ بی همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر سوپاپی زاویه‌دار ۹۰ درجه (گلوب ولو زاویه‌ای) PN16 وگ ایران (بی‌همتا) — بررسی فنی DN25 تا DN150
معروف به شیر سوپاپی زاویه‌ای، شیر گلوب زاویه‌دار، Globe Valve Angle Type، Angle Pattern Valve و شیر سوپاپی ۹۰ درجه صنعتی در بازار شیرآلات صنعتی ایران
خلاصه: شیر سوپاپی زاویه‌دار ۹۰ درجه، برای نقاطی از خط لوله که مسیر سیال باید ۹۰ درجه تغییر کند طراحی شده و همزمان نقش شیر قطع/تنظیم جریان و زانویی خط را انجام می‌دهد؛ برای سایز ۲۵ تا ۱۵۰ میلی‌متر و فشار کاری تا ۱۶ بار، مناسب خطوط آب و بخار. برای مهندس طراح: ابعاد در جدول زیر «مرکز تا وجه» است نه «وجه به وجه» — در طراحی خط لوله این تفاوت را لحاظ کنید. برای نصاب: چرخ‌دستی بالای شیر با چرخش ساعت‌گرد بسته و پادساعت‌گرد باز می‌شود؛ جهت سیال باید مطابق فلش حک‌شده روی بدنه رعایت شود.
صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد
صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج
فشار کاریPN 16
رنج DN25~150 mm
جنس بدنهDuctile Iron
حداکثر دما140~200°C
✓ نقاط قوت
- طراحی زاویه‌ای ۹۰ درجه، حذف نیاز به زانویی جداگانه در محل تغییر مسیر خط لوله و کاهش تعداد اتصالات
- مکانیزم محور صعودی و نزولی مطابق DIN 3356، امکان مشاهده بصری وضعیت باز/بسته شیر از روی موقعیت میله محور
- بدنه و کلاهک از چدن داکتیل مطابق EN 1563 / EN-GJS-400 (GGG40)، استحکام مکانیکی بالا در فشار PN16
- دریچه (دیسک) از چدن داکتیل با سیت استیل، و در صورت سفارش با سیت برنزی — سازگاری بیشتر با انواع سیال
- قابلیت تولید در جنس برنزی مطابق استاندارد EN 1982 برای مصارف دریایی
- کمترین گشتاور نیرو برای باز و بسته کردن دریچه، طبق ادعای کاتالوگ سازنده — کاهش خستگی اپراتور در استفاده مکرر
! نکات قابل توجه
- رنج سایزی این نسخه محدود به DN25 تا DN150 است؛ برای سایزهای بزرگ‌تر باید نسخه صاف (مستقیم) که تا DN400 موجود است بررسی شود
- حداکثر دمای کاربردی استاندارد کارخانه ۱۴۰ درجه سانتی‌گراد است؛ دمای ۲۰۰ درجه فقط در صورت اعلام قبلی و سفارش مشتری تأمین می‌شود
- مانند سایر شیرهای سوپاپی، افت فشار عبور سیال در این طراحی بیشتر از شیر کشویی است؛ برای قطع کامل جریان با حداقل افت فشار، شیر کشویی مناسب‌تر است
تفاوت با نسخه صاف (Straight Type) نسخه زاویه‌دار در نقطه تغییر مسیر ۹۰ درجه‌ای خط لوله نصب می‌شود و می‌تواند جایگزین ترکیب «زانویی + شیر سوپاپی صاف» شود، اما رنج سایزی آن محدودتر (DN25 تا DN150) است؛ در مقابل، نسخه صاف (مستقیم) در راستای مستقیم لوله نصب می‌شود و تا DN400 نیز تولید می‌شود. جنس مواد و استانداردهای طراحی هر دو نسخه یکسان است: شیر سوپاپی صاف PN16 وگ بی‌همتا.
کاربرد در صنعت
مطابق دیتاشیت رسمی کارخانه، این شیر برای خطوط آب و بخار طراحی شده است. طراحی زاویه‌ای آن به‌طور مشخص برای نقاطی کاربرد دارد که مسیر لوله ۹۰ درجه تغییر جهت می‌دهد و نصب همزمان یک شیر تنظیم/قطع جریان در همان نقطه لازم است — مثل خروجی دیگ بخار، ورودی مخزن یا کلکتور، و نقاط تغییر مسیر روی دیوار یا کف.
راهنمای انتخاب — کدام نسخه از خانواده شیر سوپاپی وگ بی‌همتا؟
- مسیر لوله در محل نصب: اگر لوله در آن نقطه ۹۰ درجه تغییر مسیر می‌دهد، نسخه زاویه‌دار (همین محصول) هم نقش شیر و هم نقش زانویی را ایفا می‌کند؛ اگر لوله مستقیم است، نسخه صاف مناسب‌تر و از نظر افت فشار در مسیر مستقیم، بهینه‌تر است.
- سایز خط: نسخه زاویه‌دار فقط تا DN150 موجود است؛ برای سایز بالاتر از DN150 باید نسخه صاف (تا DN400) در نظر گرفته شود.
- حساسیت به افت فشار: اگر قطع کامل جریان با کمترین افت فشار اولویت است (نه تنظیم دبی)، شیر کشویی گزینه بهتری نسبت به هر دو نسخه سوپاپی است.
- دمای خط: برای دمای بالاتر از ۱۴۰ درجه (تا سقف ۲۰۰ درجه)، این نیاز باید صراحتاً هنگام سفارش اعلام شود؛ در غیر این صورت محصول با محدودیت استاندارد ۱۴۰ درجه تحویل داده می‌شود.
جمع‌بندی
برای خطوط آب و بخار صنعتی در نقاط تغییر مسیر ۹۰ درجه که نیاز به تنظیم دقیق جریان (نه صرفاً قطع کامل) دارند، شیر سوپاپی زاویه‌دار وگ ایران با بدنه چدن داکتیل، محور صعودی-نزولی و دریچه استیل، مطابق DIN 3356 و EN 1092-2، گزینه‌ای عملی است که همزمان نقش شیر و زانویی را ایفا می‌کند.
GLOBE VALVE - ANGLE TYPE DUCTILE IRON BODY RISING STEM DN 25-150 PN 16
مشخصات فنی و ابعاد فلنج (تمام سایزها — مرکز تا وجه)
| DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|
| مرکز تا وجه L | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 225 |
| قطر فلنج D (PN10/16) | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 285 |
| K (دایره پیچ) | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 240 |
| تعداد سوراخ | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 |
| d2 (قطر سوراخ پیچ) | 14 | 19 | 19 | 19 | 19 | 19 | 19 | 23 |
| b1 (ضخامت فلنج) | 14 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
ابعاد در جدول بالا بر اساس «مرکز تا وجه» (Center to Face) اندازه‌گیری شده، نه «وجه به وجه» — این تفاوت مهمی نسبت به شیر کشویی و سوپاپی صاف است و باید هنگام طراحی خط لوله لحاظ شود. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و کلاهک | چدن داکتیل EN 1563 / EN-GJS-400 (GGG40) |
| بدنه (مصارف دریایی) | برنز مطابق EN 1982 (بر حسب سفارش) |
| نشیمنگاه | برنز یا فولاد زنگ‌نزن (بر حسب سفارش) |
| دریچه (دیسک) | چدن داکتیل با سیت استیل؛ در صورت سفارش برنزی |
| محور | فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420) |
| آب‌بند کلاهک | سیلیکون، کلینگریت و الیاف گرافیت |
| پوشش ضدخوردگی | رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) |
فشار و دمای تست (مطابق EN 12266)
| رنج DN | PN | حداکثر فشار کاری (bar) | حداکثر دما (°C) | فشار تست بدنه (bar) | فشار تست نشیمنگاه (bar) |
|---|---|---|---|---|---|
| 32~100 | 16 | 16 | 140/200 | 24 | 18 |
| 32~100 | 10 | 10 | 140/200 | 15 | 11 |
جدول تست بازرسی نهایی برای زمینه کاری آب سرد/گرم و بخار، مطابق استاندارد EN 12266، بر اساس کاتالوگ رسمی برای رنج DN32 تا DN100 است.
استانداردهای مرجع طراحی
شیر سوپاپی در نوع محور صعودی مطابق استاندارد DIN 3356؛ چدن داکتیل مطابق EN 1563 (DIN 1693)؛ وجه‌به‌وجه مطابق EN 558 سری پایه ۸ (DIN 3202,F8)؛ ابعاد فلنج مطابق EN 1092-2؛ تست بازرسی نهایی مطابق EN 12266 (DIN 3230 part 3).
سؤالات متداول
تفاوت این شیر با زانویی معمولی چیست؟
زانویی فقط مسیر لوله را تغییر می‌دهد و امکان قطع یا تنظیم جریان ندارد؛ این شیر همزمان تغییر مسیر ۹۰ درجه و قطع/تنظیم جریان را در یک قطعه انجام می‌دهد و نیاز به نصب زانویی جداگانه را حذف می‌کند.
زانویی فقط مسیر لوله را تغییر می‌دهد و امکان قطع یا تنظیم جریان ندارد؛ این شیر همزمان تغییر مسیر ۹۰ درجه و قطع/تنظیم جریان را در یک قطعه انجام می‌دهد و نیاز به نصب زانویی جداگانه را حذف می‌کند.
آیا می‌توان دبی جریان را با این شیر تنظیم کرد یا فقط قطع کامل؟
طراحی سوپاپی (گلوب) این شیر امکان تنظیم دقیق دبی در موقعیت‌های میانی دریچه را می‌دهد، برخلاف شیر کشویی که بیشتر برای قطع کامل مناسب است.
طراحی سوپاپی (گلوب) این شیر امکان تنظیم دقیق دبی در موقعیت‌های میانی دریچه را می‌دهد، برخلاف شیر کشویی که بیشتر برای قطع کامل مناسب است.
برای خط بخار با دمای بالای ۱۴۰ درجه چه باید کرد؟
حداکثر دمای استاندارد کارخانه ۱۴۰ درجه است؛ برای دمای تا ۲۰۰ درجه باید این نیاز هنگام ثبت سفارش صراحتاً اعلام شود تا جنس آب‌بندها متناسب تأمین شود.
حداکثر دمای استاندارد کارخانه ۱۴۰ درجه است؛ برای دمای تا ۲۰۰ درجه باید این نیاز هنگام ثبت سفارش صراحتاً اعلام شود تا جنس آب‌بندها متناسب تأمین شود.
چرا ابعاد این شیر «مرکز تا وجه» است نه «وجه به وجه»؟
چون یک طرف شیر (ورودی) و طرف دیگر (خروجی) روی دو محور عمود بر هم قرار دارند؛ بنابراین اندازه‌گیری معمول «وجه به وجه» که برای شیرهای مستقیم استفاده می‌شود، در این مدل کاربرد ندارد و باید فاصله از مرکز محور تا وجه فلنج لحاظ شود.
چون یک طرف شیر (ورودی) و طرف دیگر (خروجی) روی دو محور عمود بر هم قرار دارند؛ بنابراین اندازه‌گیری معمول «وجه به وجه» که برای شیرهای مستقیم استفاده می‌شود، در این مدل کاربرد ندارد و باید فاصله از مرکز محور تا وجه فلنج لحاظ شود.
محصولات مرتبط
- شیر سوپاپی صاف PN16 (برای مسیر مستقیم لوله، تا DN400)
- شیرفلکه کشویی PN16 زبانه لاستیکی (برای قطع کامل با حداقل افت فشار)
- اتصال قابل پیاده PN16 (برای سرویس و تعمیر بدون قطع خط)
- شیر صافی فلنجدار توری استیل PN16 (محافظت بالادست شیر)
استعلام قیمت و مشاوره فنی
برای استعلام قیمت، موجودی سایز موردنظر و بررسی مناسب بودن نوع زاویه‌دار یا صاف برای خط شما، با کارشناسان گسترش صنعت نوین در ارتباط باشید: تلفن ثابت ۰۲۱-۴۰۶۶۰۱۲۹ یا موبایل/واتس‌اپ ۰۹۱۲۰۳۱۲۱۱۹.
