نوع محصول:شیر یکطرفه وزنهای (Weighted Check Valve)
برند:وگ بی همتا
کلاس فشار:PN16
فشار کاری:۱۶ بار

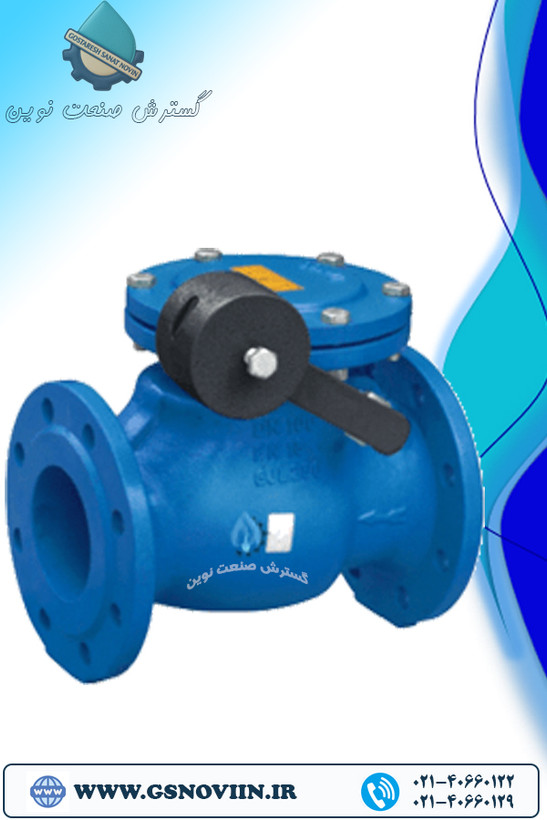

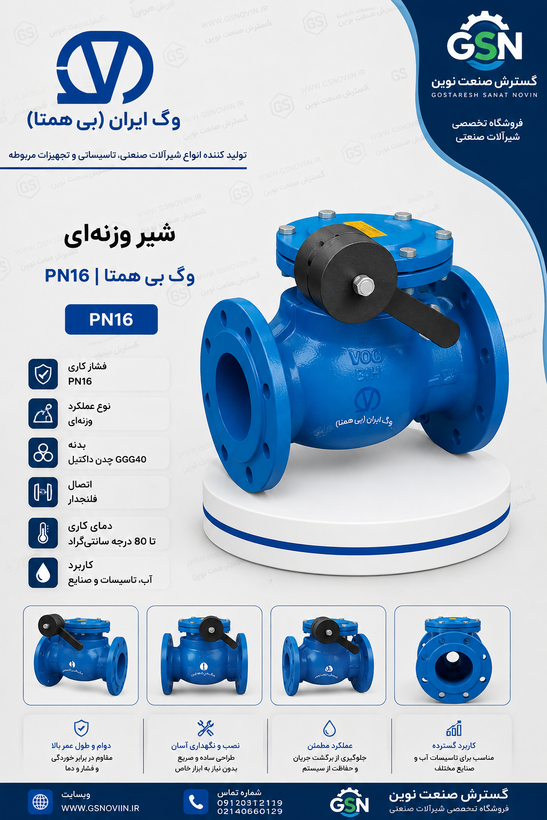

شیر وزنهای PN16 وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی شیر وزنهای PN16 وگ بیهمتا
شیر وزنهای PN16 وگ بیهمتا یک شیر یکطرفه خودکار است که برای جلوگیری از برگشت جریان در خطوط انتقال و شبکههای آبرسانی مورد استفاده قرار میگیرد.
ویژگی اصلی این نوع شیر، استفاده از مکانیزم وزنهای برای کنترل حرکت عضو داخلی است. برخلاف شیرهای یکطرفه ساده، رفتار مکانیزم تنها به فشار جریان وابسته نیست و وزن مکانیزم نیز در حرکت و بستهشدن شیر نقش دارد.
جمعبندی اولیه: این نوع شیر برای پروژههایی مناسبتر است که کنترل رفتار شیر در برابر تغییرات جریان و عملکرد آن در خطوط انتقال و پمپاژ اهمیت دارد.
مزیت اصلی؛ امکان کنترل رفتار مکانیزم با وزنه
در شیرهای یکطرفه وزنهای، وزن مکانیزم در رفتار عضو متحرک تأثیر دارد. به همین دلیل، طراحی و تنظیم مکانیزم میتواند بر سرعت حرکت و نحوه بستهشدن شیر اثرگذار باشد.
این ویژگی باعث میشود شیر وزنهای برای کاربردهایی که تغییرات جریان و توقف سیستم اهمیت دارد، گزینهای قابل بررسی باشد.
- عملکرد خودکار بدون نیاز به اپراتور
- جلوگیری از برگشت جریان
- استفاده از مکانیزم وزنهای برای کنترل حرکت عضو داخلی
- قابلیت استفاده در خطوط انتقال آب و سیستمهای پمپاژ، در صورت تطابق فنی
عملکرد در زمان توقف پمپ
یکی از کاربردهای مهم شیرهای یکطرفه در سیستمهای پمپاژ، جلوگیری از برگشت جریان پس از توقف پمپ است.
در چنین شرایطی، عملکرد شیر وزنهای به طراحی مکانیزم، سرعت تغییر جریان، شرایط خط و نحوه نصب وابسته است. بنابراین، صرف استفاده از شیر یکطرفه بهتنهایی به معنای حذف کامل خطر ضربه قوچ نیست.
در خطوط پمپاژ، بررسی گذراهای هیدرولیکی و احتمال ضربه قوچ باید در کنار انتخاب شیر انجام شود.
نقطه قوت مهم؛ قابلیت تنظیم در برخی طراحیها
در برخی طراحیهای شیرهای وزنهای، امکان تغییر موقعیت یا مقدار وزنه برای اثرگذاری بر رفتار مکانیزم وجود دارد. این ویژگی میتواند در تنظیم عملکرد شیر متناسب با شرایط سیستم مفید باشد.
با این حال، وجود قابلیت تنظیم و نحوه انجام آن باید بر اساس طراحی واقعی و دستورالعمل سازنده بررسی شود و نمیتوان آن را برای تمام مدلها بهصورت قطعی فرض کرد.
محدودیت مهم؛ ابعاد و فضای مورد نیاز
مکانیزم وزنهای ممکن است در مقایسه با برخی شیرهای یکطرفه فشرده، فضای بیشتری برای نصب و حرکت نیاز داشته باشد.
بنابراین، پیش از نصب باید فضای اطراف شیر، مسیر حرکت مکانیزم و دسترسی برای بازرسی و تعمیرات بررسی شود.
افت فشار و شرایط جریان
مانند سایر شیرهای یکطرفه، ساختار داخلی شیر وزنهای میتواند در مسیر جریان افت فشار ایجاد کند.
انتخاب صحیح سایز شیر و بررسی دبی و سرعت جریان برای جلوگیری از عملکرد نامناسب، ارتعاش یا افزایش افت فشار اهمیت دارد.
سایز شیر باید بر اساس دبی و شرایط واقعی جریان انتخاب شود، نه صرفاً بر اساس قطر اسمی خط لوله.
مزایای شیر وزنهای PN16 وگ بیهمتا
- جلوگیری خودکار از برگشت جریان
- مکانیزم وزنهای برای کنترل حرکت عضو داخلی
- مناسب برای بررسی در خطوط انتقال و سیستمهای پمپاژ
- عدم نیاز به عملگر خارجی برای عملکرد عادی
- قابل استفاده در سیستمهای سازگار با رده فشار PN16
محدودیتها و معایب احتمالی
- نیاز به فضای نصب: مکانیزم وزنهای ممکن است فضای بیشتری نسبت به شیرهای فشرده نیاز داشته باشد.
- وابستگی به تنظیم مکانیزم: رفتار شیر به طراحی و تنظیم صحیح وزنه وابسته است.
- افت فشار: ساختار داخلی شیر میتواند باعث مقاومت در برابر جریان شود.
- نیاز به نگهداری مکانیزم: اجزای متحرک و نقاط اتصال باید در برنامه بازرسی قرار گیرند.
- احتمال ضربه قوچ: رفتار شیر در تغییرات سریع جریان باید در طراحی سیستم بررسی شود.
مقایسه شیر وزنهای با شیر یکطرفه فنردار
| معیار | شیر وزنهای | شیر فنردار |
|---|---|---|
| مکانیزم بستهشدن | وزنه و نیروی جریان | فنر و نیروی جریان |
| عملکرد | خودکار | خودکار |
| فضای نصب | ممکن است بیشتر باشد | معمولاً فشردهتر |
| عامل مؤثر بر رفتار شیر | وزن، طراحی و جریان | نیروی فنر و جریان |
| کاربرد متداول | خطوط انتقال و پمپاژ | خطوط نیازمند مکانیزم فنری |
چه زمانی شیر وزنهای انتخاب مناسبی است؟
- جلوگیری از برگشت جریان ضروری است.
- خط دارای تغییرات جریان یا شرایط توقف پمپ است.
- فضای کافی برای مکانیزم شیر وجود دارد.
- دبی و سرعت جریان با طراحی شیر سازگار است.
- فشار کاری سیستم با PN16 مطابقت دارد.
- شرایط نصب و نگهداری قابل مدیریت است.
چه زمانی بهتر است گزینه دیگری بررسی شود؟
اگر فضای نصب محدود است، ممکن است یک شیر یکطرفه فشردهتر گزینه مناسبتری باشد.
همچنین در سیستمهایی که افت فشار بسیار پایین اهمیت دارد یا فشار و دبی سیستم پایین است، باید شیر وزنهای با سایر انواع شیرهای یکطرفه مقایسه شود.
نکات مهم پیش از خرید
- دبی کاری: برای بررسی عملکرد صحیح مکانیزم
- سرعت جریان: متناسب با طراحی شیر
- فشار کاری: سازگار با PN16
- شرایط توقف پمپ: برای بررسی احتمال جریان برگشتی
- فضای نصب: مناسب برای حرکت و سرویس مکانیزم
- نوع سیال: سازگار با متریال واقعی شیر
- نیازهای نگهداری: قابل دسترسی و اجرا در پروژه
جمعبندی نقد و بررسی
شیر وزنهای PN16 وگ بیهمتا برای جلوگیری از برگشت جریان در سیستمهای انتقال سیال طراحی شده و ویژگی اصلی آن، استفاده از مکانیزم وزنهای برای کنترل حرکت عضو داخلی است.
این ساختار میتواند در خطوط انتقال آب و ایستگاههای پمپاژ مزیت داشته باشد؛ بهخصوص زمانی که کنترل رفتار شیر هنگام تغییرات جریان اهمیت دارد. در مقابل، فضای مورد نیاز، افت فشار، نگهداری مکانیزم و احتمال ضربه قوچ باید در طراحی و انتخاب محصول در نظر گرفته شود.
نتیجه نهایی: شیر وزنهای PN16 زمانی انتخاب مناسبی است که شرایط جریان، فضای نصب، فشار کاری و نیازهای سیستم با مشخصات واقعی محصول سازگار باشد. برای انتخاب نهایی، بررسی اطلاعات فنی سازنده و شرایط هیدرولیکی پروژه ضروری است.
