عنوان محصول:شیر یکطرفه ویفری دو دیسکه (Wafer Double Disc Check Valve)
برند:وگ بی همتا
کلاس فشار:PN16
فشار کاری:۱۶ بار
شیر یکطرفه ویفری دریچه برنزی وگ بی همتا
VOG Bihemta Wafer Check Valve with Bronze Disc
برند:وگ بی همتا
انواع سایز ها به اینچ
مشخصات
عنوان محصول
شیر یکطرفه ویفری دو دیسکه (Wafer Double Disc Check Valve)
برند
وگ بی همتا
کلاس فشار
PN16
فشار کاری
۱۶ بار
نوع اتصال
ویفری / بین فلنجی (Wafer)
نوع عملکرد
اتوماتیک (Automatic)
نوع مکانیزم
دو دیسکه فنردار (Double Disc Spring Assisted)
جنس بدنه
چدن داکتیل EN-GJS-400 (GGG40)
جنس دریچه
برنز (Bronze)
جنس محور و فنر
فولاد زنگ‌نزن (Stainless Steel)
جنس آب‌بندی دریچه
NBR / EPDM / Silicone
نوع آب بندی
لاستیکی (بسته به نوع آب‌بند انتخابی)
جهت جریان
یکطرفه
دمای کاری
حداکثر 70 درجه سانتی‌گراد
استاندارد نصب
مناسب نصب بین فلنج‌های PN10 و PN16
استاندارد طول
EN 558-1، Basic Series 16
استاندارد تست
EN 12266 (DIN 3230 Part 3)
سیالات قابل استفاده
آب، آب خام، آب صنعتی و سایر سیالات سازگار با متریال شیر
کاربرد اصلی
جلوگیری از برگشت جریان سیال و محافظت از پمپ‌ها، تجهیزات و خطوط لوله
محل استفاده
خطوط انتقال آب، شبکه‌های آبرسانی، ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و تأسیسات صنعتی
ویژگی خاص
بدنه فشرده ویفری و دریچه برنزی با افت فشار کم.
شیر یکطرفه ویفری دریچه برنزی چه کاربردی دارد؟
برای جلوگیری از برگشت جریان سیال و محافظت از پمپ‌ها، تجهیزات و خطوط لوله استفاده می‌شود.
چرا این شیر به‌صورت ویفری طراحی شده است؟
طراحی ویفری باعث کاهش طول و وزن شیر شده و امکان نصب آن بین دو فلنج را با فضای کمتری نسبت به برخی شیرهای یکطرفه فلنجی فراهم می‌کند
شیر یکطرفه ویفری چگونه کار می‌کند؟
با عبور جریان، دیسک‌ها باز می‌شوند و با کاهش یا معکوس شدن جریان، به‌صورت خودکار بسته می‌شوند تا از برگشت سیال جلوگیری شود
جنس دریچه این شیر چیست؟
دریچه این مدل از برنز ساخته شده است.
PN16 یعنی چه؟
PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی باید با توجه به دما و شرایط کاری سیستم بررسی شود
دمای کاری این شیر چقدر است؟
حداکثر دمای کاری اعلام‌شده برای این مدل 70 درجه سانتی‌گراد است.
آیا شیر یکطرفه ویفری برای خطوط پمپاژ مناسب است؟
بله، ساختار دو دیسکه فنردار آن برای جلوگیری از برگشت جریان در خطوط انتقال آب و سیستم‌های پمپاژ مناسب است
آیا این شیر به اپراتور یا برق نیاز دارد؟
خیر، عملکرد شیر کاملاً خودکار است و با فشار و جهت جریان سیال عمل می‌کند.
توضیحات
برای خطوط پمپاژ و انتقال آب که نیاز به یک شیر یکطرفه فشرده (ویفری) با دریچه برنزی دارید، گسترش صنعت نوین این محصول از خانواده وگ بی‌همتا را با امکان مشاوره فنی رایگان عرضه می‌کند.
شیر یکطرفه ویفری دریچه برنزی وگ بی‌همتا
Wafer TypeBronze DiscCheck Valve
این محصول برای چه کسی و کجا کاربرد دارد
اداره آب و فاضلاب
در خروجی پمپ‌های خطوط انتقال و توزیع آب، برای جلوگیری از برگشت جریان با ساختار فشرده و سبک ویفری.
پیمانکار تأسیساتی
در فضاهای محدود که نصب نسخه فلنجی سنگین‌تر عملی نیست.
چرا خرید از گسترش صنعت نوین
- 1
مشاوره فنی رایگان پیش از خرید: راهنمایی در انتخاب سایز و بررسی سازگاری دریچه برنزی با سیال خط شما.
- 2
تنوع کامل خانواده محصول: در کنار نسخه دریچه استیل و لولایی همین خانواده، در یک مجموعه.
- 3
ارتباط مستقیم و سریع: پاسخ‌گویی به استعلام قیمت و موجودی از طریق تماس، واتس‌اپ یا تلفن ثابت، بدون واسطه.
اگر به دیسک با مقاومت مکانیکی بالاتر یا کنترل ضربه قوچ نیاز دارید: نسخه دریچه استیل دو دیسکه همین خانواده را ببینید: شیر یکطرفه ویفری دریچه استیل.
سؤالات پرتکرار خریداران
آیا امکان خرید تک‌عددی وجود دارد؟
بله، هم خرید تک‌عددی و هم عمده برای پروژه‌ها قابل انجام است؛ موجودی سایز موردنظر را هنگام استعلام اعلام می‌کنیم.
گرید دقیق برنز این محصول چیست؟
در حال حاضر دیتاشیت رسمی این مدل خاص را در اختیار نداریم؛ برای تأیید دقیق گرید آلیاژ و سازگاری با سیال شما، لطفاً با کارشناسان تماس بگیرید.
یک نکته صادقانه: برای محصول دریچه استیل همین خانواده، دیتاشیت رسمی کامل (رنج DN، جدول ابعاد، جنس دقیق قطعات) در اختیار دارم و نقد و بررسی fact-checked برایش ساخته‌ام. اما برای این محصول (دریچه برنزی)، هنوز دیتاشیت رسمی جداگانهای ندیده‌ام که گرید دقیق برنز، رنج DN و ابعاد آن را تأیید کند — به همین دلیل این بخش‌ها را در متن نگذاشتم. اگر دیتاشیت این مدل خاص (برنزی) رو داری، بفرست تا نقد و بررسی کامل با جدول مشخصات هم برایش بسازم.
استعلام قیمت و مشاوره خرید
برای دریافت قیمت روز و مشاوره رایگان انتخاب نوع مناسب، با گسترش صنعت نوین در ارتباط باشید.
نقد و بررسی
نقد و بررسی تخصصی
شیر یکطرفه ویفری دو دیسکه با دریچه برنزی وگ ایران (بی‌همتا) — بررسی فنی
معروف به چک ولو ویفری دیسک برنزی، شیر یکطرفه ضد ضربه قوچ برنزی و Double Disc Non Return Valve — Wafer Type, Bronze Disc در بازار تاسیسات صنعتی
خلاصه فنی
شیر یکطرفه ویفری دو دیسکه وگ ایران (بی‌همتا) با دریچه برنزی، یک شیر یکطرفه ضد ضربه قوچ است که بین دو فلنج (مطابق DIN 2501) نصب می‌شود. سایز DN50 تا DN450، کلاس فشار PN16، بدنه چدن داکتیل EN-GJS-400 (GGG40)، دیسک برنزی. حداکثر دمای کاربری 70 درجه سانتی‌گراد. کاربرد: انتقال آب، تأسیسات و صنایع پتروشیمی.
نکته شفافیت فنی جنس دیسک این مدل در کاتالوگ رسمی کارخانه به‌صورت استاندارد «چدن داکتیل EN-GJS-400 (GGG40) یا فولاد زنگ‌نزن (برحسب سفارش)» ذکر شده است. نسخه با دیسک برنزی طبق تأیید عرضه‌کننده (گسترش صنعت نوین) به‌صورت سفارشی و بر اساس درخواست مشتری تولید می‌شود. سایر مشخصات فنی (بدنه، آب‌بند، ابعاد، استاندارد) عیناً بر اساس کاتالوگ رسمی این مدل است.

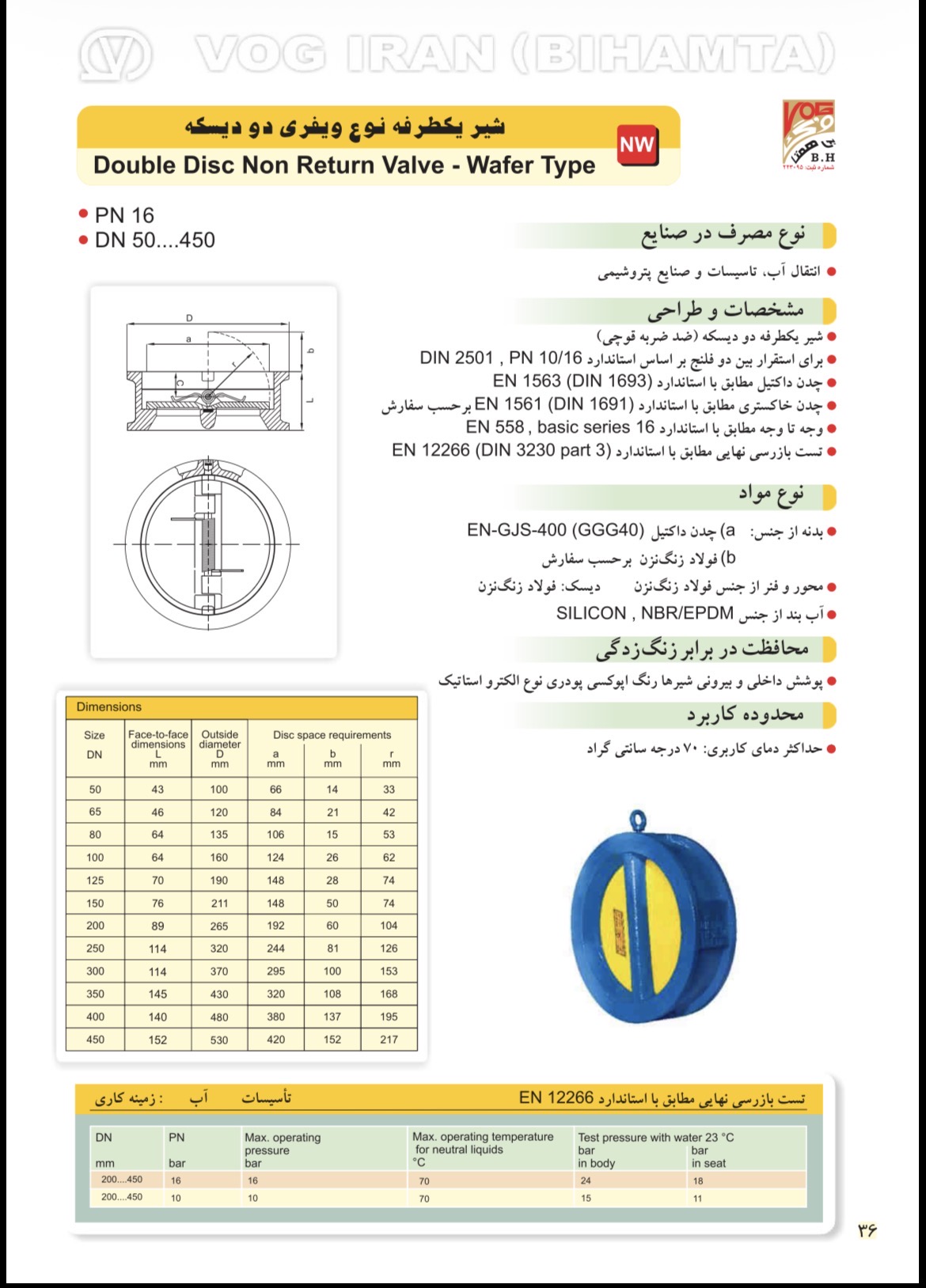

مشخصات فنی و جنس اجزا — کاتالوگ رسمی وگ ایران (بی‌همتا)

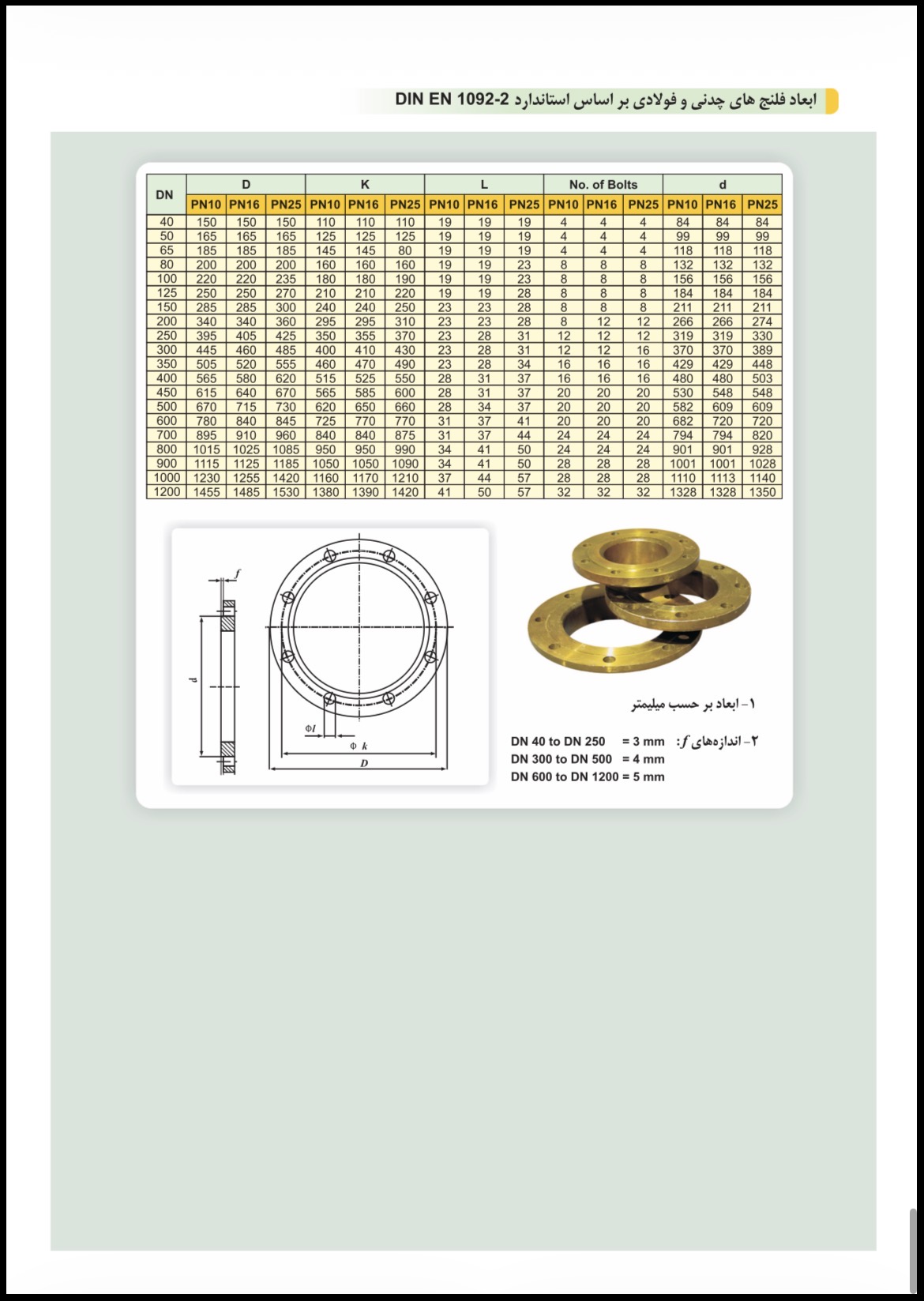

جدول ابعاد و نقشه فنی (Dimensions) — استقرار بین دو فلنج مطابق DIN 2501
فشار کاریPN 16
دمای کاریMax 70°C
جنس بدنهGGG40
جنس دیسکBronze
✓ نقاط قوت
- طراحی دو دیسکه فنری (Double Disc) با بسته‌شدن سریع، برای کاهش اثر ضربه قوچ (Water Hammer) در خطوط پمپاژ مناسب است
- دیسک برنزی در برابر رسوب‌گذاری و خوردگی گالوانیک در تماس با اتصالات برنزی یا مسی شبکه، مقاومت مناسبی دارد
- نصب ویفری بین دو فلنج مطابق DIN 2501، وزن و حجم نصب کمتر نسبت به شیرهای یکطرفه لولایی هم‌سایز
- بدنه از چدن داکتیل EN-GJS-400 (GGG40)، استحکام مکانیکی مناسب برای فشار کاری PN16
- آب‌بند قابل انتخاب از SILICON یا NBR/EPDM متناسب با نوع سیال و دما
- ابعاد وجه‌به‌وجه مطابق استاندارد EN 558 basic series 16، سازگار با فضای نصب فشرده
- پوشش داخلی و خارجی رنگ پودری اپوکسی الکترواستاتیک در برابر خوردگی
! نکات قابل توجه
- دیسک برنزی نسخه‌ای سفارشی است؛ نسخه استاندارد کاتالوگ با دیسک چدن داکتیل یا فولاد زنگ‌نزن عرضه می‌شود — زمان تحویل نسخه برنزی را پیش از سفارش با فروشنده هماهنگ کنید
- حداکثر دمای کاربری این شیر ۷۰ درجه سانتی‌گراد است؛ برای سیالات با دمای بالاتر یا بخار مناسب نیست
- نصب ویفری این شیر باید دقیقاً بین دو فلنج هم‌محور انجام شود؛ عدم هم‌محوری فلنج‌ها می‌تواند به آب‌بندی آسیب بزند
چرا دیسک برنزی؟ در شبکه‌هایی که سایر اتصالات و شیرآلات از جنس برنز یا مس هستند (مانند برخی خطوط آب مصرفی یا تاسیسات ساختمانی)، استفاده از دیسک برنزی به‌جای فولاد زنگ‌نزن، ریسک خوردگی گالوانیک بین فلزات غیرهمجنس را کاهش می‌دهد. در مقابل، دیسک فولاد زنگ‌نزن معمولاً استحکام و مقاومت سایشی بیشتری در جریان‌های با سرعت بالا یا سیالات ساینده دارد.
جمع‌بندی
برای خطوط انتقال آب و تأسیساتی که سایر اتصالات آن‌ها برنزی یا مسی است و نیاز به کاهش ریسک خوردگی گالوانیک همراه با کنترل ضربه قوچ دارند، شیر یکطرفه ویفری دو دیسکه با دریچه برنزی وگ ایران (بی‌همتا)، در سایزهای DN50 تا DN450 و کلاس فشار PN16، گزینه‌ای سفارشی و متناسب است. برای پروژه‌های عمومی بدون این محدودیت، نسخه استاندارد با دیسک فولاد زنگ‌نزن نیز قابل تهیه است.
DOUBLE DISC WAFER CHECK VALVE BRONZE DISC ANTI WATER HAMMER DN50-DN450 PN16
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| محدوده سایز (DN) | 50 ... 450 mm |
| فشار کاری اسمی | PN 16 |
| حداکثر فشار کاری مجاز (PN16 / PN10) | 16 bar / 10 bar |
| حداکثر دمای کاربری برای سیالات خنثی | 70 °C |
| تست فشار بدنه (PN16 / PN10) | 24 bar / 15 bar |
| تست فشار نشیمنگاه (PN16 / PN10) | 18 bar / 11 bar |
| نوع نصب | ویفری، استقرار بین دو فلنج مطابق استاندارد DIN 2501 |
| مکانیزم | دو دیسک فنری (Double Disc)، ضد ضربه قوچی |
| استاندارد تست بازرسی نهایی | EN 12266 |
| استاندارد وجه‌به‌وجه | EN 558, basic series 16 |
جدول تست فشار فوق مطابق کاتالوگ رسمی برای محدوده سایز DN200 تا DN450 منتشر شده است.
جدول ابعاد (mm)
| DN (Size) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L (وجه‌به‌وجه) | 43 | 46 | 64 | 64 | 70 | 76 | 89 | 114 | 114 | 145 | 140 | 152 |
| D (قطر بیرونی) | 100 | 120 | 135 | 160 | 190 | 211 | 265 | 320 | 370 | 430 | 480 | 530 |
| a (فضای دیسک) | 66 | 84 | 106 | 124 | 148 | 148 | 192 | 244 | 295 | 320 | 380 | 420 |
| b (فضای دیسک) | 14 | 21 | 15 | 26 | 28 | 50 | 60 | 81 | 100 | 108 | 137 | 152 |
| r (فضای دیسک) | 33 | 42 | 53 | 62 | 74 | 74 | 104 | 126 | 153 | 168 | 195 | 217 |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن داکتیل EN-GJS-400 (GGG40) |
| دیسک | برنز (نسخه سفارشی این محصول) |
| محور | فولاد زنگ‌نزن |
| فنر | فولاد زنگ‌نزن |
| آب‌بند | SILICON یا NBR/EPDM (متناسب با نوع سیال) |
| پوشش داخلی و خارجی | رنگ پودری اپوکسی الکترواستاتیک |
ردیف مشخص‌شده با رنگ کهربایی (دیسک برنزی)، نسخه سفارشی است و در جدول استاندارد کاتالوگ رسمی به این شکل درج نشده است.
درباره سازندهوگ ایران (بی‌همتا) از سال ۱۳۶۸ با پروانه بهره‌برداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتش‌نشانی است و دارای گواهینامه‌های ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) می‌باشد. این محصول توسط گسترش صنعت نوین عرضه می‌شود؛ برای استعلام قیمت، زمان تحویل نسخه برنزی و مشاوره فنی با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
سوالات متداول
چرا دیسک این شیر برنزی است، نه استیل یا چدن؟
دیسک برنزی در شبکه‌هایی که سایر اتصالات از جنس برنز یا مس هستند، ریسک خوردگی گالوانیک بین فلزات غیرهمجنس را کاهش می‌دهد. این نسخه بر اساس تأیید عرضه‌کننده به‌صورت سفارشی تولید می‌شود؛ نسخه استاندارد کاتالوگ با دیسک چدن داکتیل یا فولاد زنگ‌نزن نیز موجود است.
این شیر چه کاربردی دارد؟
این شیر مانع بازگشت جریان سیال می‌شود و به دلیل طراحی دو دیسک فنری، سریع بسته می‌شود و اثر ضربه قوچ (Water Hammer) در خطوط پمپاژ را کاهش می‌دهد.
روش نصب این شیر چگونه است؟
این شیر از نوع ویفری است و بین دو فلنج خط لوله، مطابق استاندارد DIN 2501 با کلاس فشار PN16، مستقر می‌شود.
حداکثر دما و فشار کاری این شیر چقدر است؟
حداکثر دمای کاربری برای سیالات خنثی ۷۰ درجه سانتی‌گراد است و کلاس فشار اسمی آن PN16 می‌باشد.
این شیر را از کجا و با چه گارانتی می‌توان خرید؟
این محصول از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، زمان تحویل نسخه دیسک برنزی، شرایط گارانتی و راهنمایی در انتخاب سایز مناسب با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
