نوع محصول:اتصال قابل پیاده شدن (Dismantling Joint)
برند:وگبی همتا
فشار کاری:PN16
نوع اتصال :فلنجی (Flanged)
اتصال قابل پیاده PN16 وگ بی همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
اتصال قابل پیادهشدن (Dismantling Joint) PN16 وگ ایران (بیهمتا) — بررسی فنی
معروف به اتصال دیسمنتلینگ جوینت، اتصال قابل باز و بسته شدن فلنجی و Dismantling Joint, Rigid در بازار تاسیسات صنعتی
خلاصه فنی
اتصال قابل پیادهشدن وگ ایران (بیهمتا) قطعهای فلنجدار برای اتصال بین دو قطعه فلنجدار در خط لوله است که امکان فضاسازی سریع برای نصب، تعمیر یا تعویض شیرآلات و تجهیزات فلنجدار را فراهم میکند. کلاس فشار PN10/16/25، سایز DN40 تا DN500 با بدنه چدن داکتیل (GGG40) و DN600 تا DN1600 با بدنه فولادی. حداکثر دمای مجاز سیال 70 درجه سانتیگراد.

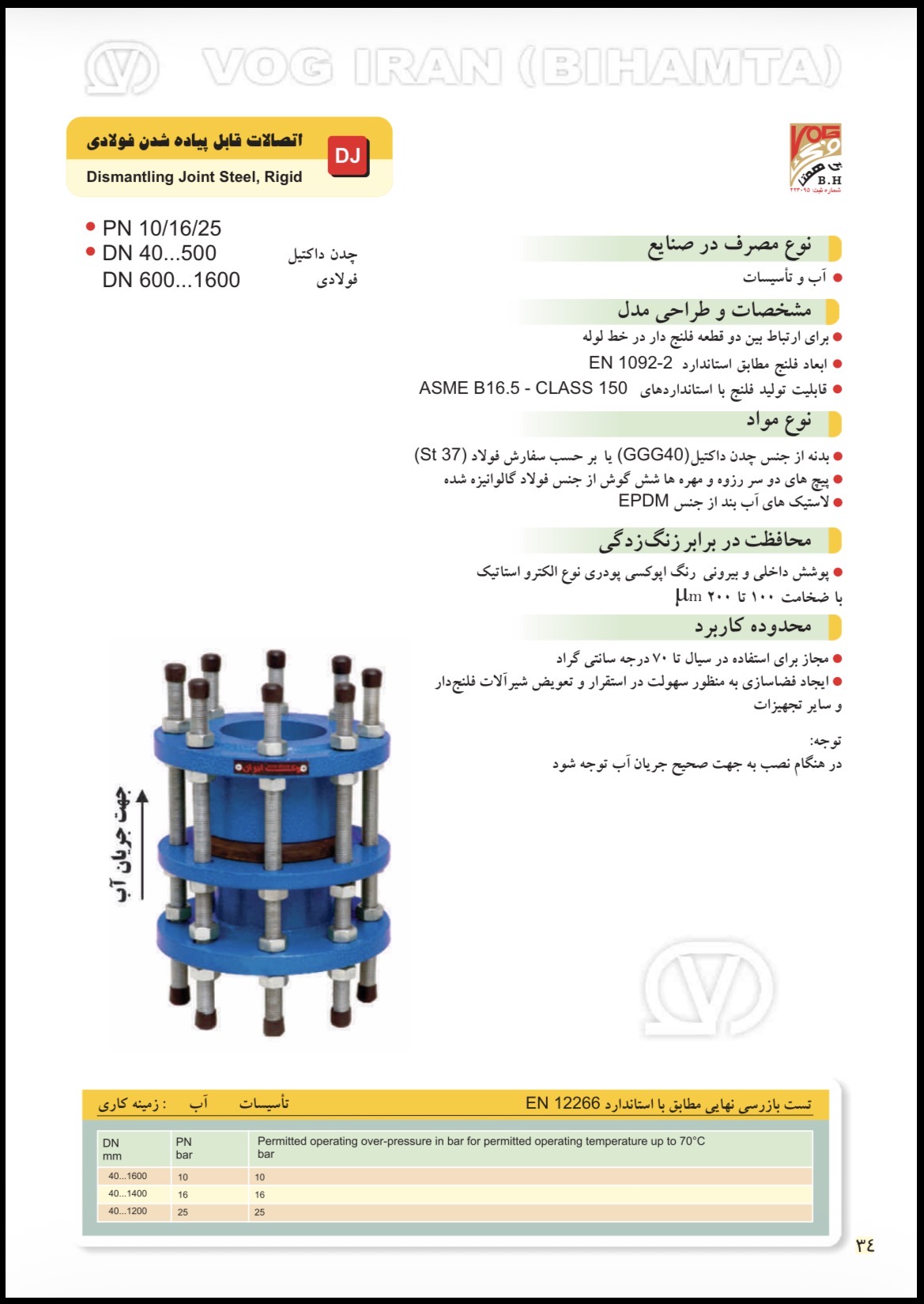

مشخصات فنی و جنس اجزا — کاتالوگ رسمی وگ ایران (بیهمتا)
جدول ابعاد، وزن و ظرفیت لغزش محوری (Dimensions/Weights)
فشار کاریPN 10/16/25
دمای مجازMax 70°C
جنس بدنهGGG40 / St37
آببندEPDM
✓ نقاط قوت
- ایجاد فضای کافی بین دو فلنج بدون نیاز به برش یا جوشکاری خط لوله، برای نصب، سرویس یا تعویض سریع شیرآلات فلنجدار و سایر تجهیزات
- قابلیت لغزش محوری (Slide Capability) برای جبران خطای کوچک طول نصب و تنظیم دقیق فاصله بین دو فلنج
- محدوده کلاس فشار گسترده (PN10، PN16 و PN25) متناسب با پروژههای مختلف آب و تاسیسات
- پوشش استاندارد پیچ و مهرههای ششگوش از فولاد گالوانیزه، مقاومت در برابر خوردگی محل اتصال
- محدوده سایز بسیار وسیع، از DN40 (چدن داکتیل) تا DN1600 (فولادی)، پوشش پروژههای کوچک تا خطوط انتقال بزرگ
- ابعاد فلنج مطابق استاندارد EN 1092-2 و قابلیت تولید مطابق ASME B16.5 Class 150 برای پروژههای با استاندارد آمریکایی
- پوشش داخلی و بیرونی رنگ اپوکسی پودری الکترواستاتیک با ضخامت 100 تا 200 میکرون
! نکات قابل توجه
- حداکثر دمای مجاز سیال ۷۰ درجه سانتیگراد است؛ برای سیالات با دمای بالاتر مناسب نیست
- در سایزهای DN600 تا DN1600 بدنه از جنس فولادی است، نه چدن داکتیل؛ این تفاوت جنس باید هنگام انتخاب سایز مدنظر قرار گیرد
- طبق تأکید کارخانه، هنگام نصب باید به جهت صحیح جریان آب توجه شود؛ نصب اشتباه میتواند بر عملکرد اتصال اثر بگذارد
کاربرد اصلی در پروژه این قطعه معمولاً بلافاصله قبل یا بعد از شیرهای فلنجدار بزرگ (مانند شیر کشویی یا شیر پروانهای)، پمپها یا سایر تجهیزات فلنجدار نصب میشود؛ به این ترتیب در زمان تعمیر یا تعویض آن تجهیز، با باز کردن پیچهای دو سر رزوه و جمعکردن طول اتصال، فضای کافی برای خارجکردن قطعه بدون نیاز به برش لوله فراهم میشود.
جمعبندی
برای پروژههایی که نیاز به فضاسازی سریع جهت نصب، سرویس دورهای یا تعویض شیرآلات و تجهیزات فلنجدار دارند — مانند ایستگاههای پمپاژ، اتاقهای شیر اصلی و خطوط انتقال آب — اتصال قابل پیادهشدن وگ ایران (بیهمتا) در کلاس فشار PN10/16/25 و محدوده سایز DN40 تا DN1600، گزینهای استاندارد و کاربردی است.
DISMANTLING JOINT DUCTILE IRON / STEEL DN40-DN1600 PN10/16/25 EN 1092-2
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| محدوده سایز — بدنه چدن داکتیل | DN 40 ... 500 mm |
| محدوده سایز — بدنه فولادی | DN 600 ... 1600 mm |
| کلاس فشار | PN 10 / 16 / 25 |
| حداکثر فشار کاری مجاز — PN10 | 10 bar (DN40...1600) |
| حداکثر فشار کاری مجاز — PN16 | 16 bar (DN40...1400) |
| حداکثر فشار کاری مجاز — PN25 | 25 bar (DN40...1200) |
| حداکثر دمای مجاز سیال | 70 °C |
| کارکرد | ایجاد فاصله قابل تنظیم بین دو فلنج برای سهولت نصب/تعویض شیرآلات و تجهیزات |
| استاندارد ابعاد فلنج | EN 1092-2 |
| استاندارد جایگزین قابل تولید | ASME B16.5, Class 150 |

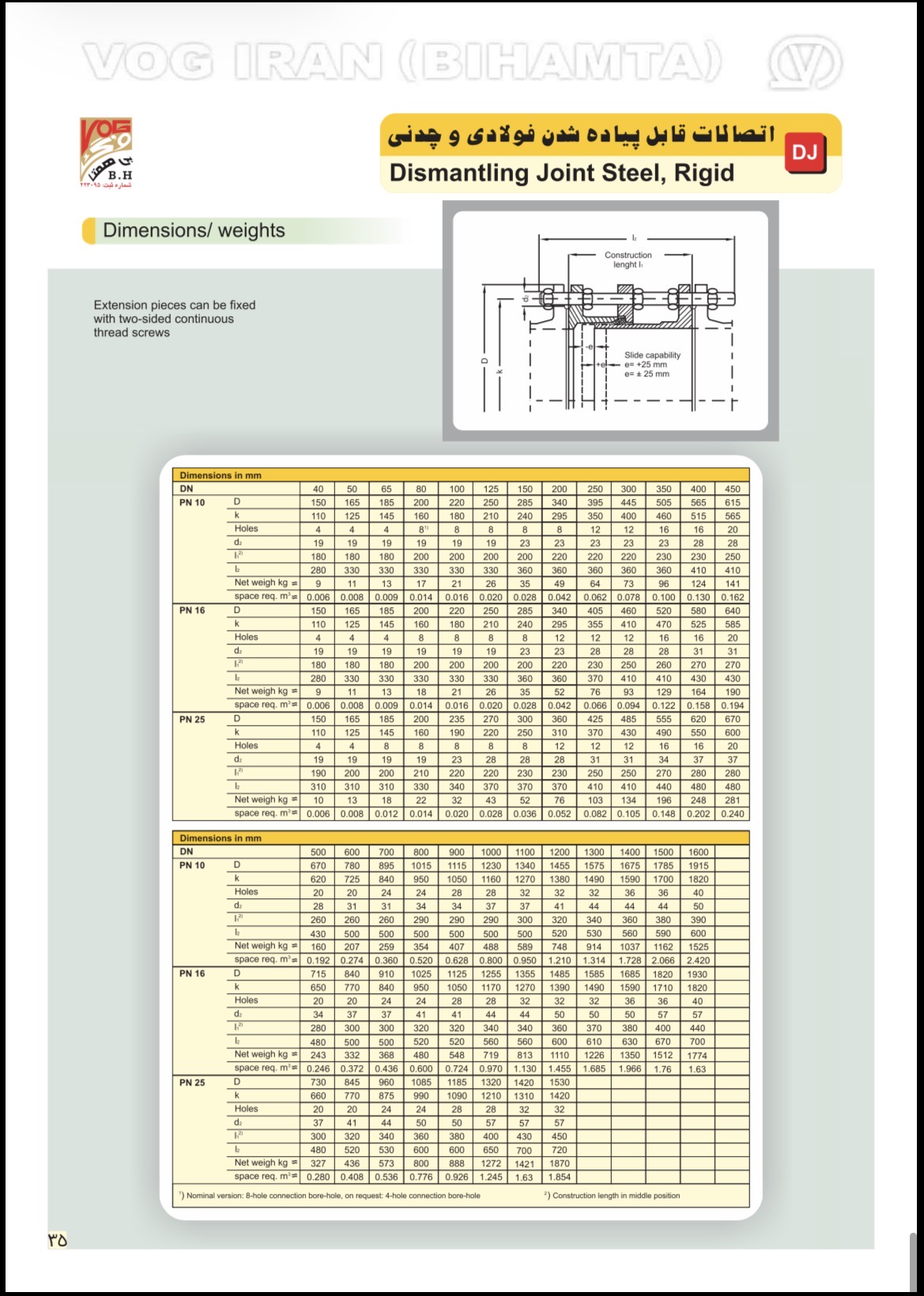

جدول ابعاد و وزن (mm) — PN16، سایزهای DN40 تا DN450
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D (قطر فلنج) | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 |
| k | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 |
| تعداد سوراخ | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 | 16 | 16 |
| d2 | 19 | 19 | 19 | 19 | 19 | 19 | 23 | 23 | 28 | 28 | 28 | 31 | 31 |
| وزن خالص (kg) | 9 | 11 | 13 | 18 | 21 | 26 | 35 | 52 | 76 | 93 | 129 | 164 | 190 |
جدول کامل ابعاد و وزن برای سایزهای DN500 تا DN1600 و کلاسهای فشار PN10 و PN25 در دفترچه فنی کامل کارخانه موجود است؛ در صورت نیاز با واحد فنی گسترش صنعت نوین تماس بگیرید.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه (DN40 تا DN500) | چدن داکتیل EN-GJS-400 (GGG40) — یا فولاد St 37 برحسب سفارش |
| بدنه (DN600 تا DN1600) | فولادی |
| پیچهای دو سر رزوه و مهرهها | فولاد ششگوش گالوانیزه شده |
| لاستیکهای آببند | EPDM |
| پوشش داخلی و بیرونی | رنگ اپوکسی پودری الکترواستاتیک (ضخامت 100~200 µm) |
درباره سازندهوگ ایران (بیهمتا) از سال ۱۳۶۸ با پروانه بهرهبرداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتشنشانی است و دارای گواهینامههای ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) میباشد. این محصول توسط گسترش صنعت نوین عرضه میشود؛ برای استعلام قیمت و مشاوره فنی با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
سوالات متداول
اتصال قابل پیادهشدن (Dismantling Joint) چه کاربردی دارد؟
این قطعه بین دو فلنج در خط لوله نصب میشود و با باز کردن پیچهای دو سر رزوه، فضای کافی برای نصب، سرویس یا تعویض شیرآلات و تجهیزات فلنجدار مجاور را بدون نیاز به برش لوله فراهم میکند.
این اتصال در چه کلاس فشار و سایزی موجود است؟
در کلاس فشار PN10، PN16 و PN25 عرضه میشود. سایز DN40 تا DN500 با بدنه چدن داکتیل و DN600 تا DN1600 با بدنه فولادی تولید میشود.
حداکثر دمای مجاز سیال برای این محصول چقدر است؟
حداکثر دمای مجاز سیال ۷۰ درجه سانتیگراد است.
لاستیک آببند این اتصال از چه جنسی است؟
لاستیکهای آببند از جنس EPDM هستند و پیچ و مهرههای ششگوش از فولاد گالوانیزه ساخته شدهاند.
این محصول را از کجا و با چه گارانتی میتوان خرید؟
این محصول اصل وگ ایران (بیهمتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و کلاس فشار مناسب با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
