نوع محصول:شیر سوزنی (Needle Valve / Globe Type Control Valve)
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد:دستی (Handwheel – تنظیم تدریجی جریان)
![شیر سوزنی (گلوب) PN16 میراب CGF - نمای [آنچه واقعاً در عکس هست]](/shop-resources/j0GkPBCET8/product-images/1786409117_512929262.png?size=750x820&rs=fit)
شیر سوزنی (گلوب) PN16 میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر گلوب (شیر سوزنی) PN16 میراب — مدل CGF
معروف به شیر سوزنی در بازار ایران، همچنین با نامهای شیر بشقابی، شیر کروی و Globe Valve شناخته میشود؛ برای تنظیم و قطعووصل جریان در خطوط آبرسانی شهری و صنعتی

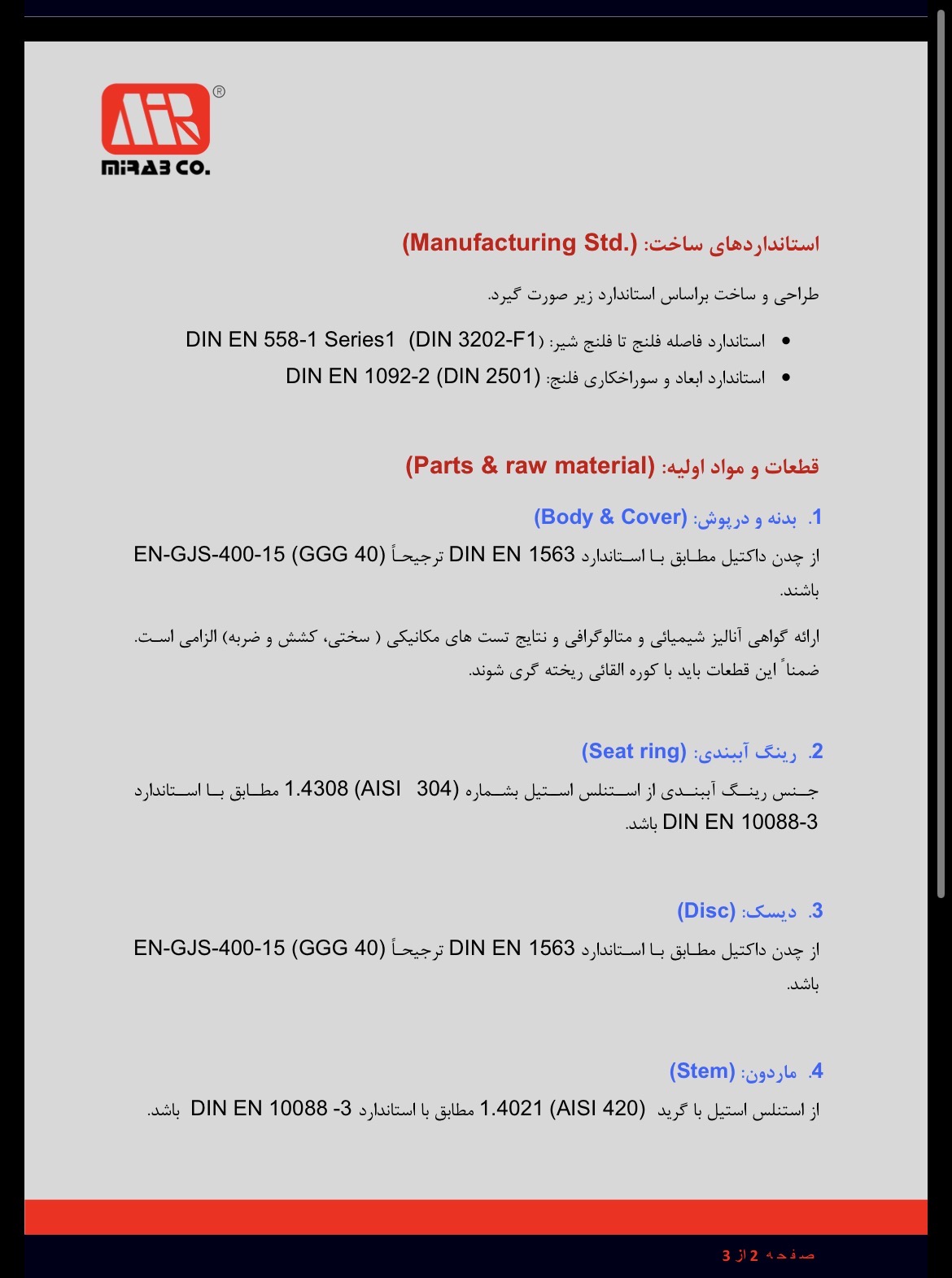

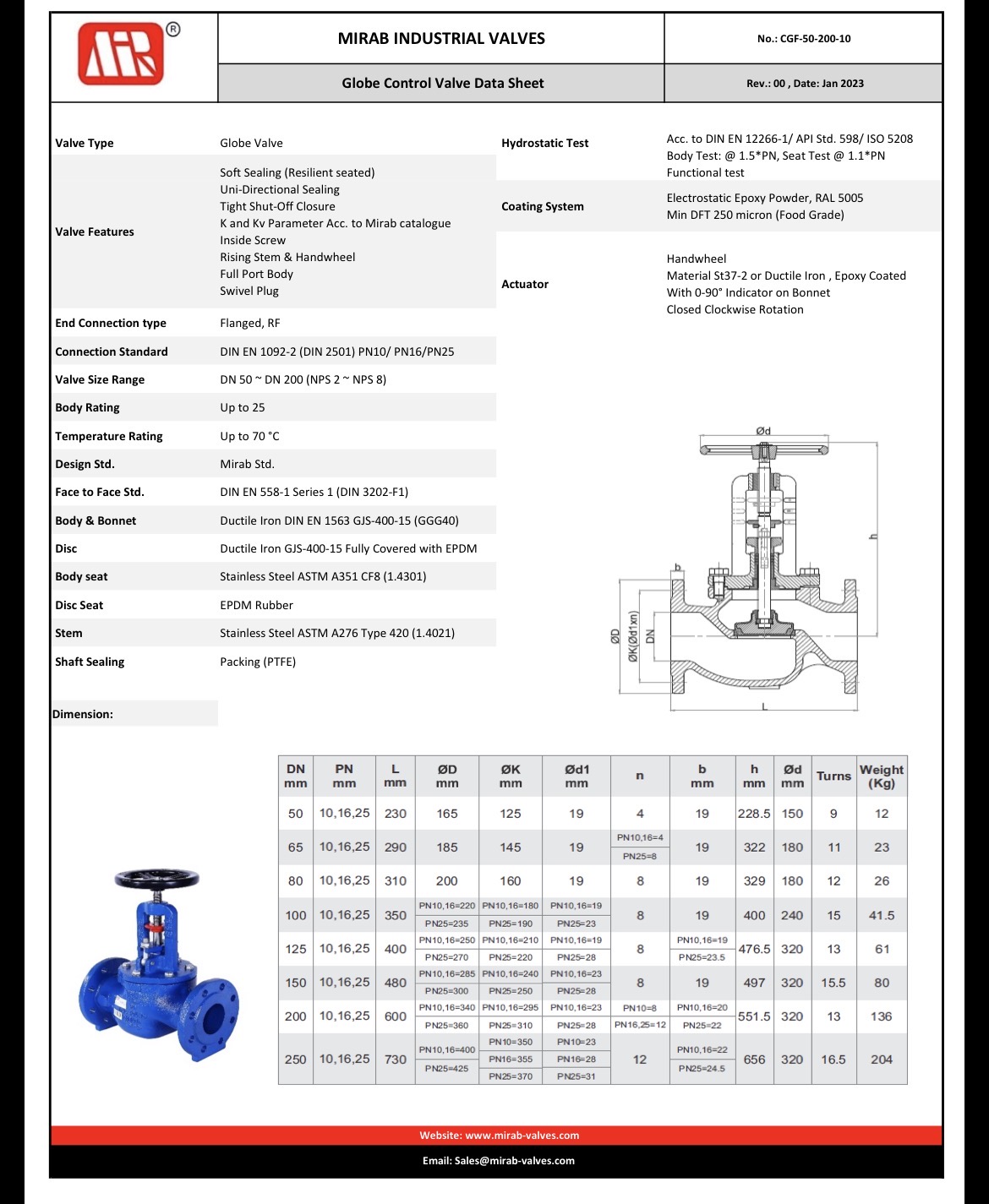

دیتاشیت رسمی میراب — شیر گلوب
مشخصات فنی و جدول تست فشار

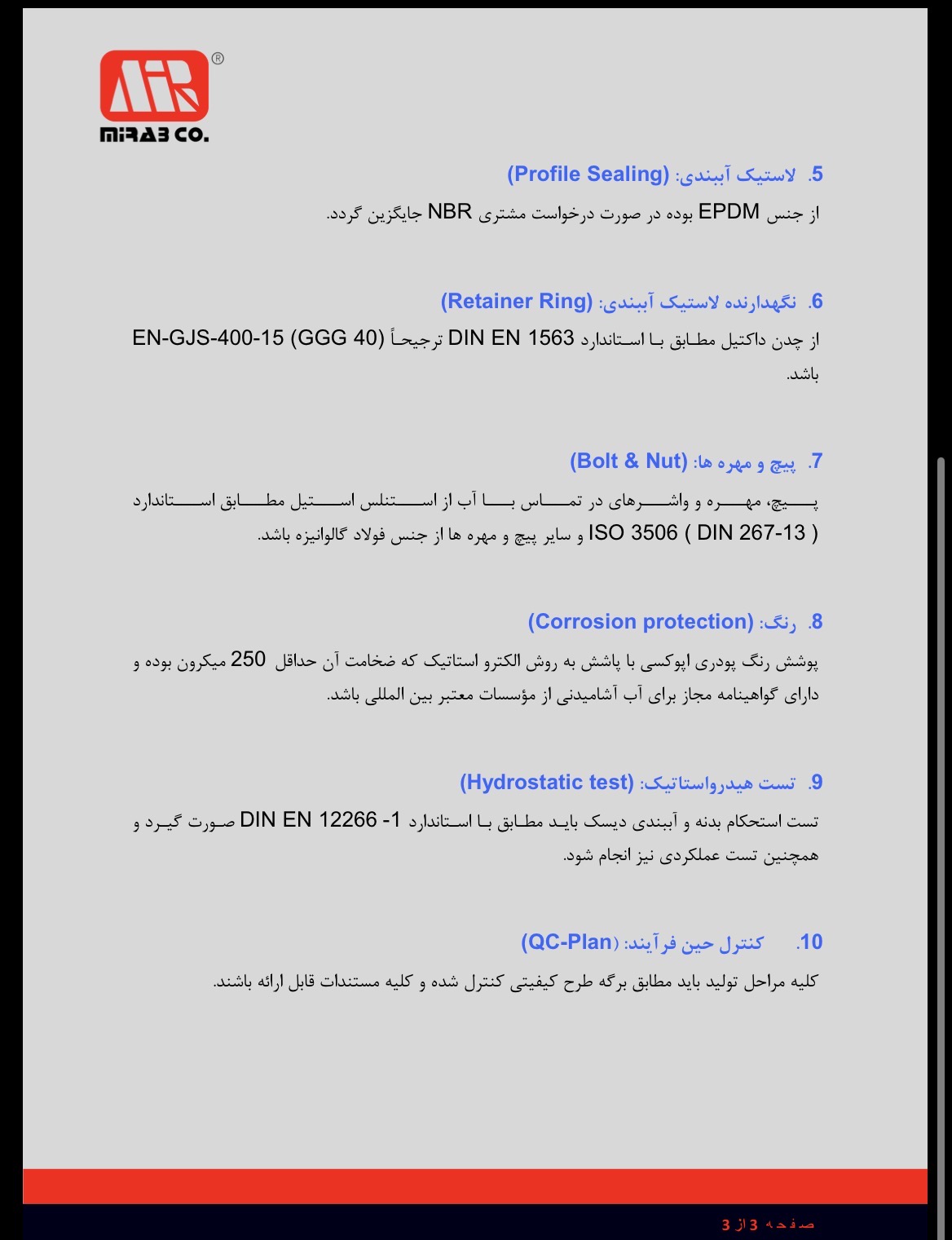

نمای برشخورده و جنس قطعات
فشار کاریPN 16
نوع اتصالFlanged
بدنهDuctile Iron
عملگر استانداردHandwheel
⚠ این محصول را با «شیر سوزنی (CNF)» میراب اشتباه نگیرید در بازار ایران به این شیر گلوب عامیانه «شیر سوزنی» هم گفته میشود و همین صفحه برای پاسخ به همین جستوجو تهیه شده است. اما توجه داشته باشید که خود شرکت میراب محصول دیگری با نام رسمی «شیرهای سوزنی» و کد محصول CNF نیز تولید میکند که یک شیر پیستونی بزرگ برای کنترل فشار در خطوط پمپاژ، سدها و نیروگاههاست (سایز 200 تا 1800 میلیمتر، فشار تا 63 بار) و از نظر ساختار و کاربرد کاملاً با محصول این صفحه متفاوت است. اگر بهدنبال آن محصول هستید، لطفاً صفحه شیر سوزنی CNF را جستوجو کنید.
✓ نقاط قوت
- ⚙قابلیت تنظیم دقیق مقدار جریان و دبی سیال علاوه بر قطعووصل کامل
- ⚙با توجه به طراحی بدنه، امکان تعویض قطعات و تعمیر و سرویس بدون خارج کردن شیر از شبکه میسر است
- ⚙در دو مدل عملگر دستی (فلکه) یا عملگر برقی قابل ارائه است؛ طبق سفارش عملگر هیدرولیکی و پنوماتیکی نیز موجود است
- ⚙بدنه و رینگ آببندی از چدن داکتیل ضد زنگ، دیسک آببندی از جنس فولاد با روکش لاستیک EPDM یا NBR
- ⚙رده فشاری PN16 برای خطوطی که فشار کاریشان از حد استاندارد PN10 بالاتر است، بدون نیاز به تغییر طرح آببندی مناسب است
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و فاصله فلنج تا فلنج مطابق DIN EN 558-1 series 1 (DIN 3202-F1)
! نکات قابل توجه
- ⚙طبق توصیه کاتالوگ رسمی، برای فشارهای بالاتر از 16 بار باید از طرح آببندی فلز به فلز استفاده شود؛ رده PN16 این صفحه در سقف همین محدوده استاندارد قرار دارد
- ⚙مدل این صفحه رده فشاری PN16 است؛ برای فشار کاری PN10 یا PN25 مدل متناظر را استعلام بگیرید
- ⚙جدول کامل طول کلی، ارتفاع، وزن و تعداد دور فلکه برای هر سایز در این نسخه از کاتالوگ بهوضوح قابل استخراج نبود؛ برای این مقادیر پیش از خرید با واحد فنی میراب یا فروشنده تماس بگیرید
- ⚙گستره سایز DN300 تا DN1000 نیز در خانواده این محصول وجود دارد، اما جدول ابعاد این سایزهای بزرگ در این صفحه (بهدلیل عدم استخراج مطمئن از کاتالوگ) ارائه نشده است
جمعبندی
برای خطوط آبرسانی شهری و صنعتی با فشار کاری بالاتر از حد استاندارد PN10 که علاوه بر قطعووصل، نیاز به تنظیم دقیق دبی جریان دارید، شیر گلوب میراب مدل CGF رده PN16 با بدنه چدن داکتیل و امکان سرویس بدون خروج از شبکه، گزینهای مطابق استاندارد بینالمللی فلنج است.
GLOBE VALVE FLOW CONTROL DUCTILE IRON BODY PN 16
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0596F)
مورد
مشخصه
فشار کاری
PN 16 (گستره کلی خانواده محصول: PN 10 – PN 25)
سایز
DN 50 – DN 1000
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501)
استاندارد فلنج تا فلنج
DIN EN 558-1 series 1 (DIN 3202-F1)
استاندارد تست فشار
DIN EN 12266-1
عملگر
دستی (فلکه) بهصورت استاندارد؛ برقی، هیدرولیکی و پنوماتیکی طبق سفارش
پوشش رنگ
اپوکسی پودری آبی RAL 5005 یا RAL 5015، روش الکترواستاتیکی
گستره کاربرد
تنظیم جریان در خطوط آبرسانی شهری، صنایع و مانند آن
تست فشار طبق استاندارد DIN EN 12266-1
فشار اسمی (bar)
تست استحکام بدنه (bar)
تست آببندی (bar)
10
17
11
16
25
18
25
38
28
ردیف PN16 (تست بدنه 25 بار / تست آببندی 18 بار) مربوط به مدل این صفحه است.
ابعاد سوراخکاری فلنج — سایز DN50 تا DN250
DN (mm)
ØD (mm)
ØK (mm)
Ød2 (mm)
تعداد سوراخ (n)
b (mm)
50
165
125
19
4
19
65
185
145
19
4
19
80
200
160
19
8
19
100
220
180
19
8
19
125
250
210
19
8
19
150
285
240
23
8
19
200
340
295
23
8
20
250
400
350
23
12
22
طبق کاتالوگ رسمی، این ابعاد برای رده مشترک PN10 و PN16 معتبر است (این دو رده در بیشتر سایزها ابعاد فلنج یکسانی دارند). طول کلی، ارتفاع و وزن هر سایز باید از فروشنده یا میراب استعلام شود.
جنس قطعات — سایز DN50 تا DN250 (طبق کاتالوگ رسمی میراب — MB-0596F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل EN 1563/EN-GJS-400-15 (طبق سفارش: EN-GJS-500-7)
رینگ آببندی
DIN EN 10088-3/1.4301
ماردون
DIN EN 10088-3/1.4021
واشر دوتکه / مهره ششگوش
DIN EN 10088-3/1.4301
دیسک آببندی با روکش لاستیکی
EN 1563/EN-GJS-400-15 با روکش EPDM (طبق سفارش: NBR)
اورینگ
NBR (طبق سفارش: EPDM)
درپوش
چدن داکتیل EN 1563/EN-GJS-400-15
واشر تخت / پیچ سرششگوش
ISO 3506 / ISO 898، Property Class 70 یا 8.8، Zinc Plated
پکینگ گرافیتی
Graphite
پین / پیچ چشمی
DIN EN 10088-3/1.4021 و ISO 898-1
نگهدارنده پکینگ
چدن داکتیل EN 1563/EN-GJS-400-15
فلکه
چدن داکتیل EN 1563/EN-GJS-400-15
دیسک آببندی، اورینگ، پکینگ گرافیتی، واشر دوتکه، مهره ششگوش و پین کلاهک طبق کاتالوگ در دسته «قطعات مستهلکشونده» قرار دارند. بدنه طبق سفارش با جنس EN-GJS-500-7 نیز قابل ارائه است. برای سایزهای بزرگتر (DN300 تا DN1000)، کاتالوگ جدول جنس قطعات جداگانهای دارد که در صورت نیاز میتوان از میراب دریافت کرد.
📖
