نام محصول:شیر غیرگازی آبی دسته بلند
مدل:N110
برند:نگین شیر
کشور سازنده:ایران

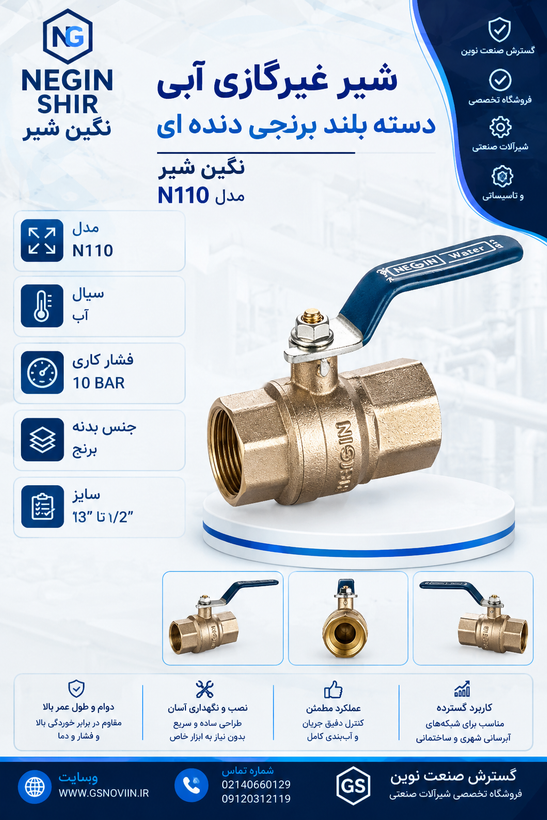

شیر غیرگازی آبی دسته بلند برنجی دنده ای | نگین شیر مدل N110
Negin Shir N110 Brass Water Ball Valve with Blue PVC Lever Handle 1/2” to 3”
برند:نگین
انواع سایز ها به اینچ
مشخصات
نام محصول
شیر غیرگازی آبی دسته بلند
مدل
N110
برند
نگین شیر
کشور سازنده
ایران
نوع شیر
شیر توپی (Ball Valve)
نوع اتصال
رزوه‌ای (Threaded / BSP)
نوع عملکرد
ربع‌گرد (۹۰ درجه)
جنس بدنه
برنج (Brass)
جنس درپوش
برنج
جنس توپک
برنج با پوشش نیکل-کروم
جنس ساقه
برنج
جنس آب بند
PTFE (تفلون)
جنس اورینگ
NBR
جنس دسته
آهن گالوانیزه با روکش PVC
رنگ دسته
آبی
فشار کاری استاندارد
10 Bar
سایز
۱/۲ تا ۳ اینچ
DN
15 تا 80
اتصال
دنده‌ای مادگی
سیالات مناسب
آب، آب سرد و گرم، هوای فشرده و سیالات سازگار با برنج
استاندارد عملکرد
Quarter Turn
شیر غیرگازی N110 برای چه سیالاتی مناسب است؟
برای آب سرد، آب گرم، هوای فشرده و سایر سیالاتی که با آلیاژ برنج سازگار هستند
تفاوت مدل N110 با مدل N101 چیست؟
مدل N110 دارای دسته آبی با روکش PVC و فشار کاری استاندارد ۱۰ بار است، در حالی که مدل N101 فشار کاری استاندارد ۵ بار و دسته فلزی بدون روکش دارد
جنس بدنه چیست؟
بدنه و درپوش از آلیاژ برنج ساخته شده‌اند
جنس توپک چیست؟
توپک از برنج با پوشش نیکل-کروم تولید شده است تا مقاومت بیشتری در برابر سایش و خوردگی داشته باشد
آب‌بندی شیر چگونه انجام می‌شود؟
با استفاده از نشیمنگاه PTFE (تفلون) و اورینگ NBR که باعث آب‌بندی مطمئن و عملکرد روان شیر می‌شوند
آیا این شیر برای آب آشامیدنی مناسب است؟
بله
آیا این شیر برای گاز قابل استفاده است؟
خیر. این مدل به‌عنوان شیر غیرگازی (آبی) معرفی شده و برای خطوط انتقال آب و سیالات سازگار طراحی شده است
نوع اتصال این شیر چیست؟
اتصال رزوه‌ای مادگی (Threaded Female) مطابق کاربردهای رایج تأسیساتی
مهم‌ترین مزیت شیر N110 چیست؟
بدنه برنجی مقاوم، فشار کاری ۱۰ بار، آب‌بندی PTFE، دسته بلند با روکش PVC و عملکرد نرم و سریع، این محصول را به گزینه‌ای مناسب برای سیستم‌های آبرسانی و تأسیسات تبدیل کرده است
توضیحات
شیرآلات صنعتی و ساختمانی برنجی
شیر توپی آب برنجی دسته بلند نگین شیر مدل N110
شیر توپی آب برنجی نگین شیر مدل N110 با اتصال دنده‌ای دو سر و دسته بلند روکش‌دار، برای قطع و وصل سریع جریان آب سرد و گرم در خطوط ساختمانی، صنعتی و شبکه آبرسانی طراحی شده و در رنج سایزی گسترده از ۱/۲ تا ۳ اینچ عرضه می‌شود.
معرفی محصول
N110 نسخه ویژه کاربری آب از خانواده شیرهای توپی نگین شیر است که با فشار کاری استاندارد ۱۰ بار، دو برابر رده گازی هم‌خانواده (N101/N103)، طراحی شده است. بدنه و توپی این مدل از برنج ساخته شده و توپی با پوشش نیکل-کروم در برابر خوردگی و رسوب املاح آب مقاوم است. دسته بلند این مدل با روکش PVC روی بدنه گالوانیزه پوشش داده شده که اهرم بیشتری برای باز و بستن راحت‌تر فراهم می‌کند و در برابر خوردگی دسته مقاوم‌تر است. اتصال این محصول دنده‌ای (رزوه‌ای) از هر دو سر است و مستقیماً روی لوله‌کشی فلزی استاندارد نصب می‌شود.
مشخصات فنی
| برند | نگین شیر (NEGIN) |
|---|---|
| مدل | N110 |
| کاربری | WATER |
| نوع اتصال | دنده‌ای (رزوه‌ای) دو سر ماده |
| رنج سایز | 1/2" تا 3" |
| اندازه اسمی | DN 15 تا 80 |
| فشار کاری استاندارد | 10 bar |
| جنس بدنه | برنج |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | برنج |
| درپوش | برنج |
| توپی | برنج با پوشش نیکل-کروم |
| ساقه | برنج |
| آب‌بند تفلنی | P.T.F.E (تفلن) |
| دسته با روکش پیویسی | آهن گالوانیزه و PVC |
| اورینگ | لاستیک N.B.R |
| واشر دستگیره | پلی‌اتیلن |
| مهره واشردار | آهن گالوانیزه |
کاربردها
- قطع و وصل جریان آب سرد و گرم در لوله‌کشی ساختمانی
- خطوط آب صنعتی و اتصالات پمپ و مخزن
- شبکه‌های آبرسانی شهری با فشار کاری تا ۱۰ بار
- نصب به‌عنوان شیر قطع‌کننده اصلی یا فرعی روی لوله‌کشی فلزی
مزایا
- اتصال دنده‌ای دو سر ماده، نصب ساده بدون نیاز به قطعه واسط
- توپی نیکل-کروم، مقاوم در برابر خوردگی و رسوب‌پذیری در خطوط آب سرد و گرم
- دسته بلند روکش‌دار PVC، اهرم بیشتر و باز و بستن راحت‌تر
- فشار کاری استاندارد ۱۰ بار، مناسب فشار شبکه آب شهری و ساختمانی
- پوشش سایزی گسترده از ۱/۲ تا ۳ اینچ برای پاسخگویی به نیازهای مختلف پروژه
راهنمای نصب و نگهداری
نصب: شیر باید هم‌راستا با جهت جریان سیال و با آب‌بندی مناسب رزوه (نوار تفلون یا خمیر آب‌بندی) نصب شود. از اعمال گشتاور بیش از حد روی بدنه هنگام سفت‌کردن اتصالات خودداری شود.
نگهداری: دسته به‌صورت دوره‌ای بازدید و از عملکرد روان چرخش ۹۰ درجه آن اطمینان حاصل شود. فشار کاری سیستم نباید از ۱۰ بار (فشار استاندارد این مدل) تجاوز کند.
هشدار کاربری: این مدل مخصوص آب است و علی‌رغم شباهت ظاهری با مدل‌های گازی، نباید در خطوط گاز استفاده شود.
سوالات متداول
آیا شیر توپی N110 برای گاز هم قابل استفاده است؟
خیر. این مدل مخصوص کاربری آب طراحی و تست شده است. برای خطوط گاز باید از مدل‌های اختصاصی گاز مانند N101 یا N103 استفاده کرد.
فشار کاری استاندارد شیر توپی آب N110 چقدر است؟
فشار کاری استاندارد کاتالوگ این مدل ۱۰ بار است که برای اکثر خطوط آب ساختمانی و شهری کافی است.
نوع اتصال شیر N110 چگونه است؟
این مدل دارای اتصال دنده‌ای (رزوه‌ای) از هر دو سر است و مستقیماً روی لوله‌کشی فلزی استاندارد نصب می‌شود.
این محصول در چه سایزهایی موجود است؟
شیر توپی آب N110 در رنج سایزی ۱/۲ تا ۳ اینچ (معادل DN15 تا DN80) عرضه می‌شود.
محصولات مرتبط
برای استعلام قیمت و خرید عمده شیر توپی آب برنجی نگین شیر مدل N110 با واحد فروش تماس بگیرید
استعلام قیمتنقد و بررسی
نقد و بررسی تخصصی
شیر توپی آب برنجی دسته بلند نگین شیر مدل N110 — بررسی فنی
معروف به شیر آبی دسته بلند نگین، شیر توپی غیرگازی دنده‌ای و Negin Water Ball Valve N110 در بازار تاسیسات آبی

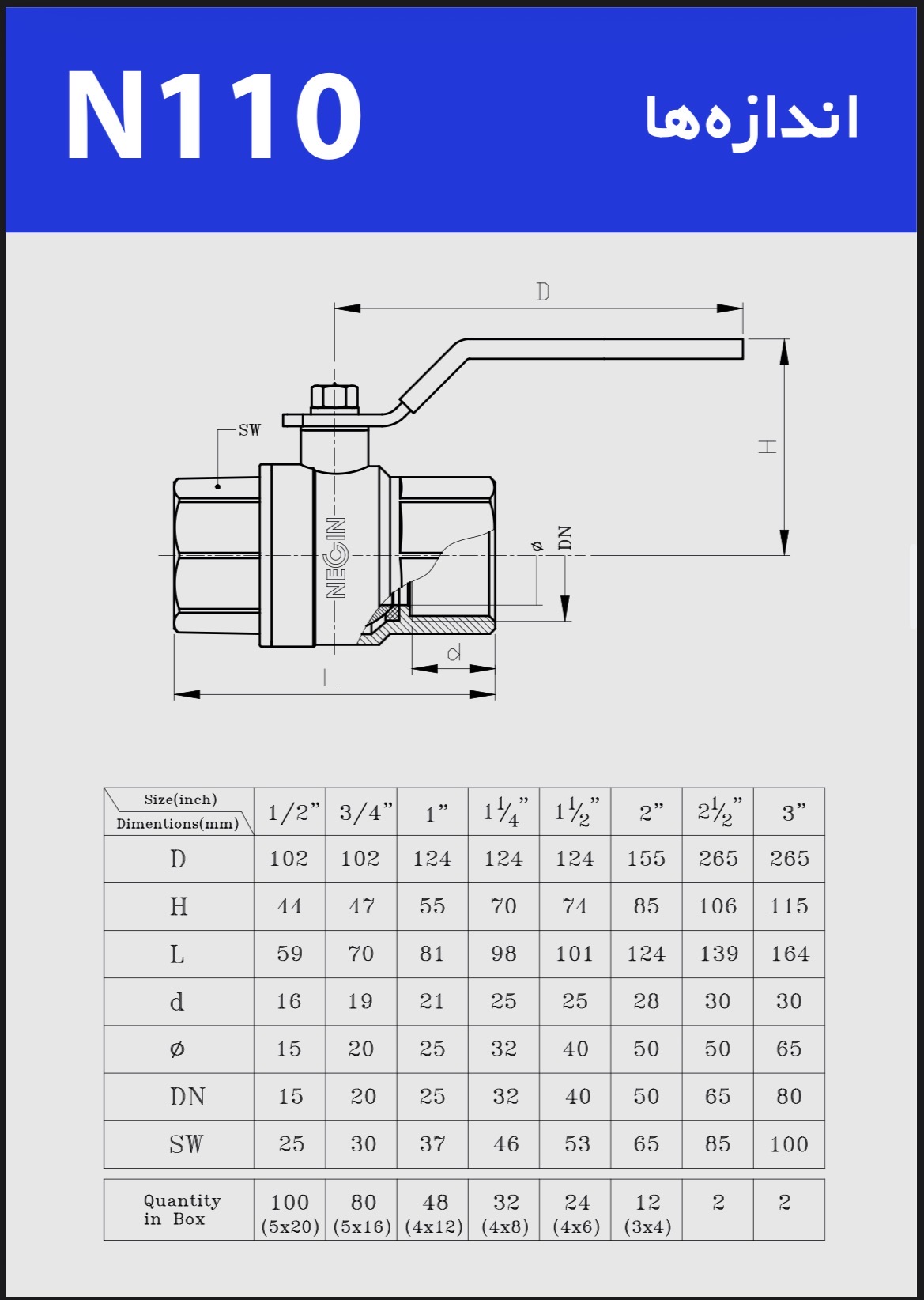

صفحه اول کاتالوگ — معرفی، فشار کاری و اندازه اسمی

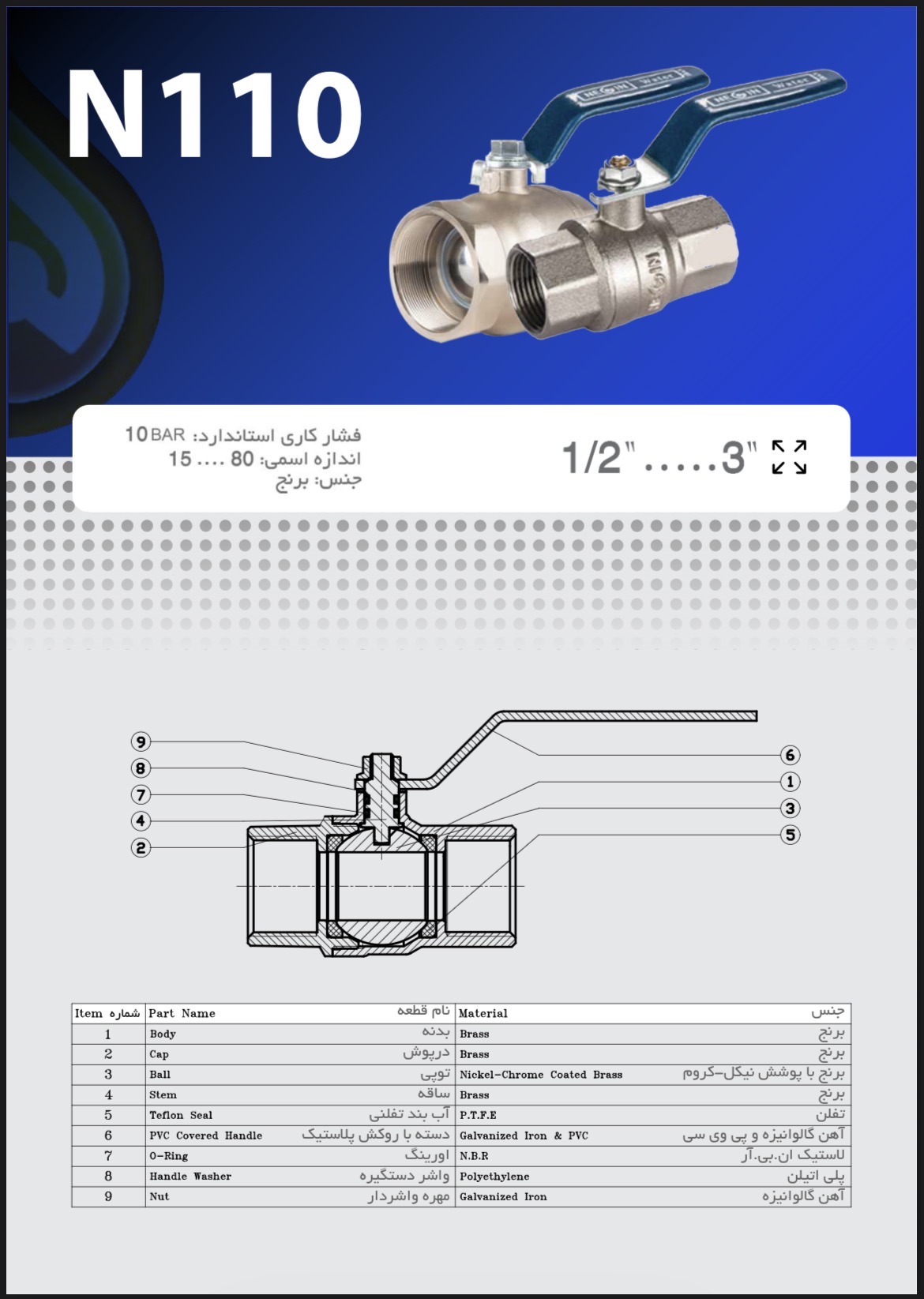

صفحه دوم کاتالوگ — نقشه انفجاری و جنس اجزا
کاربریWATER
فشار کاری استاندارد10 bar
اندازه اسمی15~80 mm
جنس بدنهBrass
✓ نقاط قوت
- اتصال دنده‌ای (رزوه‌ای) دو سر ماده، نصب ساده روی خطوط لوله‌کشی فلزی استاندارد بدون نیاز به قطعه واسط
- توپی از جنس برنج با پوشش نیکل-کروم، مقاوم در برابر خوردگی و رسوب‌پذیری در خطوط آب سرد و گرم
- دسته بلند با روکش پیویسی روی بدنه گالوانیزه، اهرم بیشتر برای باز و بستن راحت‌تر و مقاومت در برابر خوردگی دسته
- فشار کاری استاندارد ۱۰ بار، دو برابر رده گازی هم‌خانواده (N101/N103)، مناسب فشار شبکه آب شهری و ساختمانی
- دامنه سایز وسیع از ۱/۲ تا ۳ اینچ، پوشش‌دهنده اکثر خطوط آب خانگی، تجاری و صنعتی
- تولید تحت سیستم مدیریت کیفیت ISO 9001-2000 و دارای علامت استاندارد اجباری ایران
! نکات قابل توجه
- این مدل مخصوص کاربری آب (غیرگازی) است و علی‌رغم شباهت ظاهری با مدل‌های گازی، نباید در خطوط گاز استفاده شود
- فشار کاری استاندارد کاتالوگ ۱۰ بار است؛ برای خطوط با فشار عملیاتی بالاتر، مطابقت با رده فشار محصول باید پیش از خرید از فروشنده استعلام شود
- اتصال دنده‌ای هر دو سر است؛ در صورت نیاز به اتصال یک‌سر توپیچ/پیسوار، مدل‌های دیگر خط تولید (مثل N111 یا N118) مناسب‌ترند
تفاوت با N101 (شیر گازی) بدنه، توپی و مکانیزم داخلی N110 و N101 مشابه است، اما N110 برای کاربری آب طراحی شده با فشار کاری استاندارد ۱۰ بار (دو برابر N101) و دسته آبی‌رنگ با روکش پیویسی، در حالی که N101 مخصوص گاز با فشار ۵ بار و دسته رنگ گاز است. این دو مدل از نظر آب‌بندی و رده فشار برای سیال مشخصی تست شده‌اند و نباید در کاربرد جابه‌جا شوند.
جمع‌بندی
برای خطوط آب سرد و گرم ساختمانی، صنعتی و شبکه‌های آبرسانی که نیاز به قطع و وصل مطمئن با فشار کاری بالاتر دارند — از لوله‌کشی داخل ساختمان تا اتصالات پمپ و مخزن — شیر توپی آب برنجی دسته بلند نگین شیر N110 با اتصال دنده‌ای دو سر و فشار کاری ۱۰ بار، گزینه‌ای استاندارد و مطمئن در سایزهای ۱/۲ تا ۳ اینچ است.
WATER SERVICE BRASS BODY THREADED F/F 1/2"-3" STD 10 BAR
مشخصات فنی
| کد محصول | کاربری | اندازه اسمی | سایز (اینچ) | فشار کاری استاندارد | جنس بدنه |
|---|---|---|---|---|---|
| N110 | WATER | 15 ... 80 mm | 1/2" ... 3" | 10 bar | برنج |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | برنج |
| درپوش | برنج |
| توپی | برنج با پوشش نیکل-کروم |
| ساقه | برنج |
| آب‌بند تفلنی | P.T.F.E (تفلن) |
| دسته با روکش پیویسی | آهن گالوانیزه و PVC |
| اورینگ | لاستیک N.B.R |
| واشر دستگیره | پلی‌اتیلن |
| مهره واشردار | آهن گالوانیزه |
سوالات متداول
آیا شیر توپی N110 برای گاز هم قابل استفاده است؟
خیر. این مدل مخصوص کاربری آب طراحی و تست شده است. برای خطوط گاز باید از مدل‌های اختصاصی گاز مانند N101 یا N103 استفاده کرد.
فشار کاری استاندارد شیر توپی آب N110 چقدر است؟
فشار کاری استاندارد کاتالوگ این مدل ۱۰ بار است که برای اکثر خطوط آب ساختمانی و شهری کافی است.
نوع اتصال شیر N110 چگونه است؟
این مدل دارای اتصال دنده‌ای (رزوه‌ای) از هر دو سر است و مستقیماً روی لوله‌کشی فلزی استاندارد نصب می‌شود.
