شیر صافی فلنجدار توری استیل چه کاربردی دارد؟:برای جداسازی ذرات جامد و ناخالصی‌های موجود در سیال و محافظت از پمپ‌ها، شیرآلات و تجهیزات پایین‌دست استفاده می‌شود.

جنس بدنه این شیر چیست؟:بدنه این مدل از چدن ساخته شده و توری آن از استنلس‌استیل است.

چرا توری صافی از استنلس‌استیل ساخته می‌شود؟:استنلس‌استیل مقاومت مناسبی در برابر خوردگی و زنگ‌زدگی دارد و برای استفاده مداوم در مسیر جریان سیال مناسب است.

آیا توری صافی قابل تمیزکاری است؟:بله، با باز کردن درپوش صافی می‌توان توری را خارج کرده، تمیز و در صورت نیاز تعویض کرد

PN16 یعنی چه؟:PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی باید با توجه به دما و شرایط کاری سیستم بررسی شود

این شیر در چه سایزهایی تولید می‌شود؟:این مدل در سایزهای 2 تا 24 اینچ عرضه می‌شود.

تفاوت شیر صافی فلنجدار با شیر صافی دنده‌ای چیست؟:مدل فلنجدار برای خطوط بزرگ‌تر و پروژه‌های صنعتی مناسب‌تر است و با فلنج به خط متصل می‌شود؛ مدل دنده‌ای اتصال رزوه‌ای دارد و معمولاً برای خطوط با سایز کوچک‌تر استفاده می‌شود

آیا شیر صافی باعث افت فشار در خط می‌شود؟:بله، وجود توری باعث ایجاد مقداری افت فشار می‌شود. با تجمع آلودگی روی توری، افت فشار افزایش می‌یابد؛ بنابراین بررسی و تمیزکاری دوره‌ای توری اهمیت دارد.

نمایش بیشتر

نقد و بررسی تخصصی

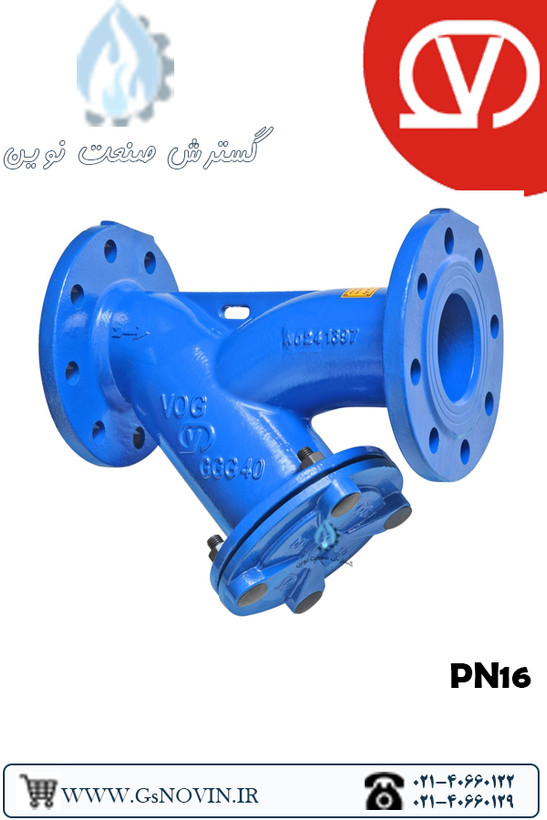

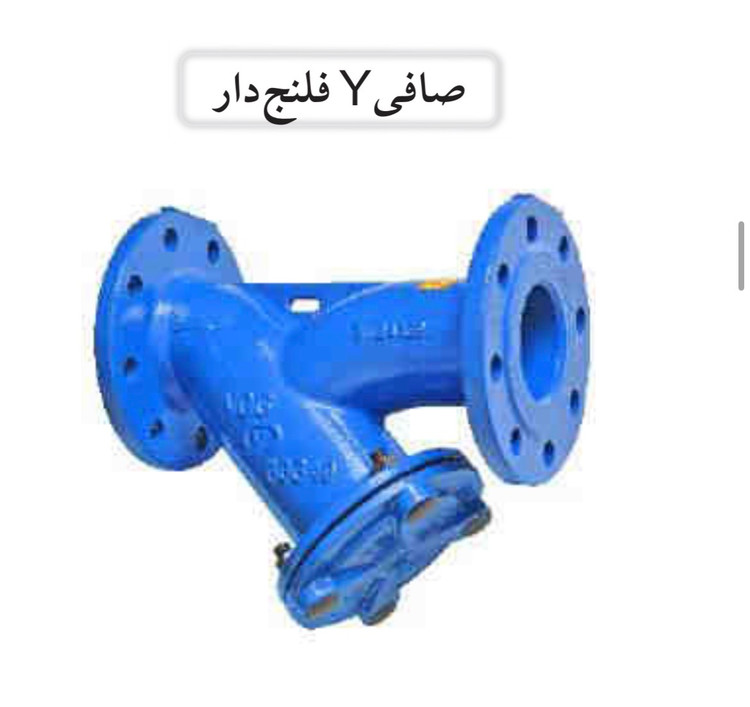

شیر صافی فلنج‌دار نوع Y با توری استیل PN16 وگ ایران (بی‌همتا) — بررسی فنی

معروف به صافی Y فلنج‌دار، Strainer Y Type Flanged و صافی خط لوله صنعتی در بازار شیرآلات صنعتی

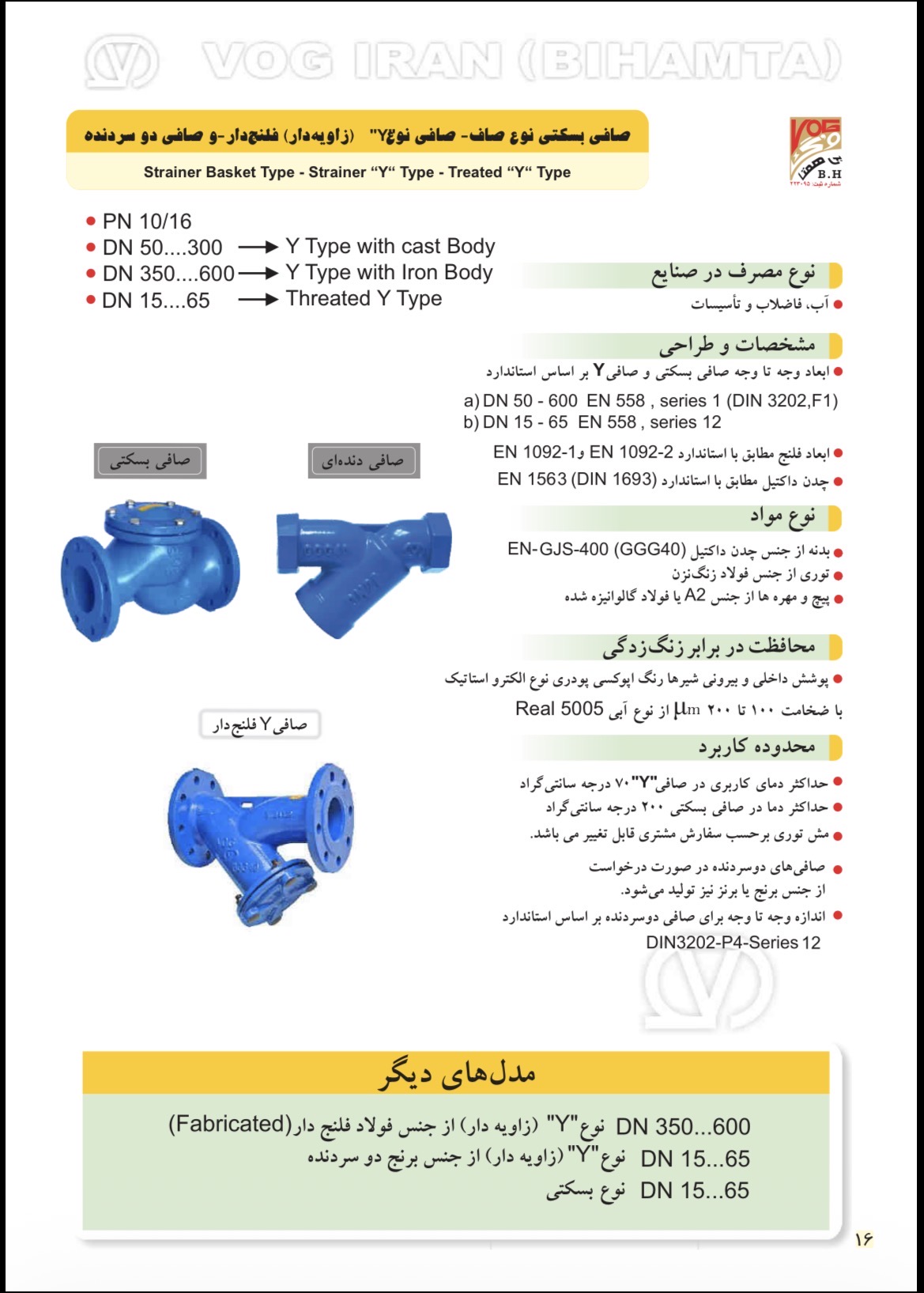

دیتاشیت فنی شیر صافی فلنج‌دار توری استیل PN16 وگ ایران بی‌همتا - معرفی و مشخصات

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

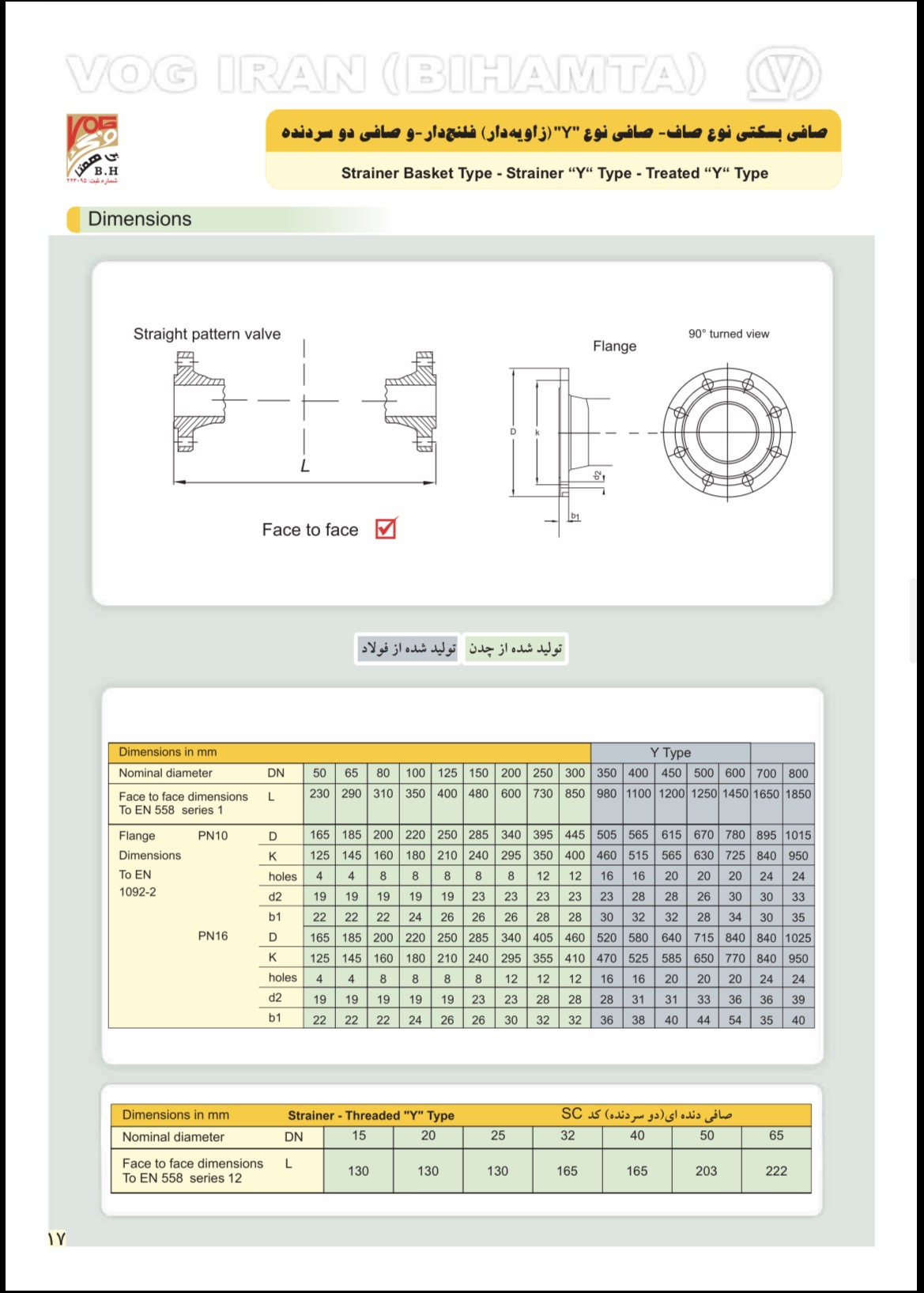

دیتاشیت فنی شیر صافی فلنج‌دار توری استیل PN16 وگ ایران بی‌همتا - جدول ابعاد فلنج

صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج تمام سایزها

فشار کاریPN 10/16

رنج DN50~600 mm

جنس بدنهDuctile Iron

جنس توریStainless Steel

✓ نقاط قوت

اتصال فلنج‌دار کامل مطابق EN 1092-2/EN 1092-1، مناسب خطوط صنعتی سنگین با نیاز به استحکام مکانیکی بالا
توری از جنس فولاد زنگ‌نزن، مقاوم در برابر خوردگی و قابل تمیزکاری یا تعویض دوره‌ای
رنج سایزی فوق‌العاده گسترده از DN50 تا DN600، پوشش‌دهنده هم خطوط متوسط تاسیساتی و هم خطوط بزرگ صنعتی
پیچ و مهره از جنس استیل A2 یا فولاد گالوانیزه، افزایش دوام در محیط‌های مرطوب و خورنده
مش توری بر حسب سفارش مشتری قابل تغییر است — انعطاف کامل برای تنظیم دقیق سطح فیلتراسیون مطابق نیاز پروژه
پوشش اپوکسی پودری الکترواستاتیک آبی با ضخامت ۱۰۰ تا ۲۰۰ میکرون، مقاوم در برابر خوردگی محیطی

! نکات قابل توجه

حداکثر دمای کاربردی صافی نوع Y فلنج‌دار ۲۰۰ درجه سانتی‌گراد است؛ برای دمای بالاتر باید با واحد فنی استعلام گرفت
در سایزهای DN350 تا DN600، بدنه از جنس فولاد (نه چدن) تولید می‌شود که وزن و روش نصب متفاوتی نسبت به سایزهای کوچک‌تر دارد
این محصول صرفاً وظیفه فیلتراسیون دارد و جایگزین شیر قطع‌کننده نیست؛ برای قطع کامل جریان باید از شیرهای کشویی یا پروانه‌ای مجزا استفاده شود

تفاوت با صافی بسکتی و صافی دنده‌ای (روپیچ) صافی نوع Y فلنج‌دار برای سایزهای بزرگ صنعتی (تا DN600) و اتصال به خطوط فلنج‌دار طراحی شده و افت فشار کمتری نسبت به صافی بسکتی ایجاد می‌کند؛ در مقابل، صافی بسکتی ظرفیت نگهداری ذرات بیشتری دارد (مناسب سیالات با آلودگی بالا) و صافی دنده‌ای (دو سر دنده) برای سایزهای کوچک‌تر خطوط رزوه‌ای (DN15 تا DN65) و حداکثر دمای ۷۰ درجه مناسب‌تر است.

جمع‌بندی

برای محافظت از تجهیزات صنعتی حساس (پمپ‌ها، شیرهای کنترلی، کنتورها) در خطوط بزرگ آب، فاضلاب و پتروشیمی، شیر صافی فلنج‌دار نوع Y وگ ایران با بدنه چدن داکتیل و توری فولاد زنگ‌نزن، در رنج سایزی DN50 تا DN600 و فشار PN16، گزینه‌ای استاندارد و قابل اتکا برای پروژه‌های صنعتی است.

FLANGED CONNECTION DUCTILE IRON BODY SS MESH DN 50-600 PN 10/16

مشخصات فنی و ابعاد فلنج (تمام سایزها — نوع Y)

DN (mm)	50	65	80	100	125	150	200	250	300	350	400	450	500
وجه به وجه L	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
قطر فلنج D (PN16)	165	185	200	220	250	285	340	405	460	520	580	640	715
K (دایره پیچ)	125	145	160	180	210	240	295	355	410	470	525	585	650
تعداد سوراخ	4	4	8	8	8	8	12	12	12	16	16	20	20
d2 (قطر سوراخ)	19	19	19	19	19	23	23	28	28	28	31	31	34

جدول بالا بر اساس ابعاد فلنج PN16 (EN 1092-2) و «نوع Y» کاتالوگ رسمی استخراج شده است. سایزهای بزرگ‌تر (DN600 تا DN800) نیز در کاتالوگ موجودند اما با بدنه فولادی و ابعاد وجه‌به‌وجه تا ۱۸۵۰ میلی‌متر؛ برای این رنج به تصویر صفحه دوم دیتاشیت مراجعه شود.

جنس قطعات

نام قطعه	جنس
بدنه (DN50 تا DN300)	چدن داکتیل EN-GJS-400 (GGG40)
بدنه (DN350 تا DN600)	فولادی، تولید مطابق سفارش
توری	فولاد زنگ‌نزن
پیچ و مهره	استیل A2 یا فولاد گالوانیزه
پوشش ضدخوردگی	رنگ اپوکسی پودری الکترواستاتیک آبی، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005)

استانداردهای مرجع طراحی

ابعاد وجه‌به‌وجه صافی نوع Y مطابق EN 558 سری ۱ (DN50 تا DN600)؛ ابعاد فلنج مطابق EN 1092-1 و EN 1092-2؛ جنس چدن داکتیل مطابق EN 1563 (DIN 1693). حداکثر دمای کاربردی: ۲۰۰ درجه سانتیگراد.
