اتصال ویفری یعنی چه؟:شیر بین دو فلنج خط لوله قرار می‌گیرد و با پیچ‌های فلنجی در محل نصب ثابت می‌شود؛ بنابراین نسبت به شیرهای فلنج‌دار طول و وزن کمتری دارد.

عملکرد گیربکسی چه مزیتی دارد؟:گیربکس نیروی لازم برای باز و بسته کردن شیر را کاهش می‌دهد و امکان کنترل تدریجی موقعیت دیسک را فراهم می‌کند.

جنس دیسک این مدل چیست؟:دیسک از چدن ساخته شده است.

PN16 یعنی چه؟:PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و شرایط کاری سیستم بستگی دارد.

آیا این شیر برای تنظیم جریان مناسب است؟:بله، شیر پروانه‌ای با تغییر موقعیت دیسک امکان کنترل و تنظیم نسبی جریان را فراهم می‌کند؛ بااین‌حال انتخاب نقطه کاری باید با توجه به دبی، افت فشار و مشخصات سیستم انجام شود.

دمای کاری این شیر چقدر است؟:با سیت EPDM، دمای کاری معمولاً تا حدود 70 درجه سانتی‌گراد است؛ محدوده دقیق باید بر اساس دیتاشیت مدل بررسی شود

این شیر برای چه سیالاتی مناسب است؟:کاربرد اصلی آن در خطوط آب، آب خام و آب صنعتی و سایر سیالات سازگار با سیت EPDM است.

این شیر در چه سایزهایی تولید می‌شود؟:این مدل معمولاً در سایزهای حدود 2 تا 24 اینچ، معادل DN50 تا DN600، عرضه می‌شود.

نمایش بیشتر

نقد و بررسی تخصصی

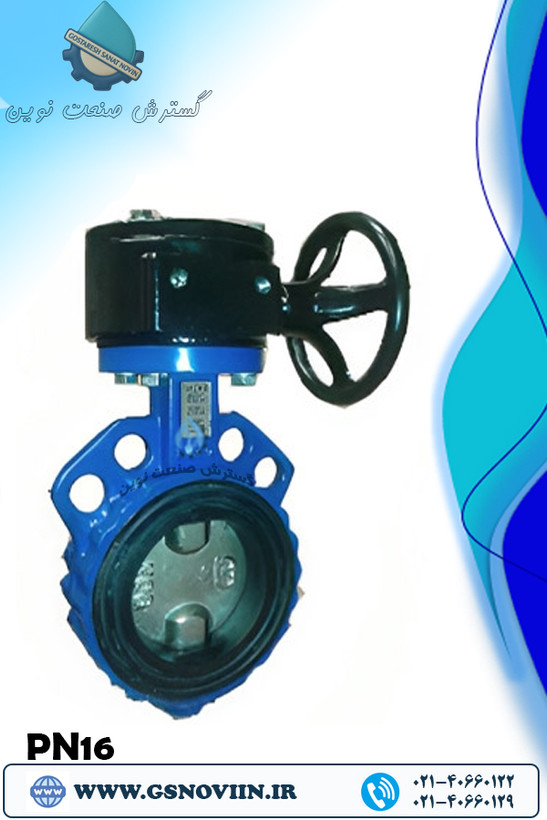

شیر پروانه‌ای ویفری با عملگر گیربکسی PN16 (دیسک چدنی) وگ ایران (بی‌همتا) — بررسی فنی

معروف به شیر پروانه‌ای ویفری گیربکسی، Butterfly Valve Wafer Gearbox Operated و شیر پروانه‌ای دیسک چدن داکتیل در بازار شیرآلات صنعتی

دیتاشیت فنی شیر پروانه‌ای ویفری گیربکسی PN16 وگ ایران بی‌همتا - معرفی و مشخصات

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

دیتاشیت فنی شیر پروانه‌ای ویفری گیربکسی PN16 وگ ایران بی‌همتا - جدول ابعاد و گشتاور گیربکس

صفحه دوم کاتالوگ — جدول کامل ابعاد و گشتاور گیربکس

فشار کاریPN 16

رنج DN200~300 mm

جنس دیسکDuctile Iron

نوع عملگرGearbox

✓ نقاط قوت

عملگر گیربکسی با نسبت دنده ۳۰:۱ (DN200/250) و ۵۰:۱ (DN300)، باز و بسته کردن آسان شیرهای بزرگ با نیروی کم و کنترل دقیق‌تر نسبت به دسته اهرمی
دیسک از جنس چدن داکتیل مطابق استاندارد EN 1563/DIN 1693، مناسب سایزهای بزرگ با استحکام مکانیکی بالاتر نسبت به دیسک استیل سایزهای کوچک
پوسته گیربکس و فلکه از چدن داکتیل، شفت گیربکس و شیر از فولاد Ck45 و AISI 420 (۱۳٪ کروم)، مقاوم در برابر خوردگی و سایش
قابلیت اتصال به محرک پنوماتیک به‌عنوان جایگزین گیربکس دستی، مطابق استاندارد ISO 5211 (سری F10)
سوراخ‌کاری طرح ویفری مطابق EN1092-2، قابل نصب بین فلنج‌های استاندارد EN1092-2، ISO 7005، ASME B16.1 Class125 و ASME B16.5 Class150
پوشش انتخابی لاستیک آب‌بندی متناسب با نوع سیال: EPDM (آب و فاضلاب)، NBR (روغن و ترکیبات آلی)، SILICON (بخار تا ۱۸۰ درجه)

! نکات قابل توجه

حداکثر دمای کاربردی استاندارد کارخانه ۷۰ درجه سانتی‌گراد با لاستیک EPDM است؛ دمای بالاتر فقط با اعلام قبلی خریدار قابل تامین است
نوع ویفری (بدون سوراخ رزوه‌ای روی بدنه) بین دو فلنج مهار می‌شود و برای انتهای خط لوله (نقطه کور) مناسب نیست؛ در آن حالت باید از نوع لاگ (Lug Type) استفاده شود
در صورت سفارش، بدنه با چدن خاکستری (DIN EN 1561/DIN 1691) نیز قابل تولید است که مشخصات مکانیکی متفاوتی نسبت به چدن داکتیل استاندارد دارد

تفاوت با نسخه اهرمی و دیسک استیل (DN50-150) در سایزهای DN50 تا DN150، دیسک این خانواده محصول از جنس فولاد زنگ‌نزن گرید SS304 است و معمولاً با دسته اهرمی قفل‌شونده (بدون گیربکس) عرضه می‌شود؛ در سایزهای DN200 تا DN300 که وزن و گشتاور بازوبسته شدن دیسک بیشتر است، دیسک به چدن داکتیل تغییر می‌کند و عملگر گیربکسی جایگزین دسته اهرمی می‌شود تا کنترل دقیق‌تر و نیروی کمتری برای اپراتور لازم باشد. نسخه فلنج‌دار (Flange Type) نیز در همین رنج فشار و سایز، با روش اتصال متفاوت (فلنج کامل به‌جای ویفری) موجود است.

جمع‌بندی

برای خطوط صنعتی، آب و فاضلاب و پتروشیمی در سایزهای بزرگ DN200 تا DN300 که نیاز به کنترل جریان با نیروی کم و دقت بالا دارند، شیر پروانه‌ای ویفری با عملگر گیربکسی و دیسک چدن داکتیل وگ ایران، مطابق استانداردهای DIN EN 593 و ISO 5211، گزینه‌ای استاندارد و کارآمد است.

WAFER TYPE GEARBOX OPERATED DUCTILE IRON DISK DN 200-300 PN 16

مشخصات فنی و گشتاور گیربکس (DN200 تا DN300)

DN	A	B	C	D	H1	H2	ISO	n:1	گشتاور ورودی	گشتاور خروجی	کد محرک	فشار محرک (bar)
200	197	142	257	125	414	459	F10	30:1	58	500	0105DA	6-8
250	234	177	328	125	486	472	F10	30:1	58	500	0125DA	6-8
300	278	201	367	125	557	490	F10	50:1	60	1200	0140DA	6-8

ابعاد A تا H2 بر حسب میلی‌متر است. برای سایزهای کوچک‌تر (DN50 تا DN150) که با دسته اهرمی (بدون گیربکس) عرضه می‌شوند، جدول ابعاد و مشخصات جداگانه در همان صفحه کاتالوگ موجود است.

جنس قطعات

نام قطعه	جنس
بدنه	چدن داکتیل EN 1563/DIN 1693 (یا چدن خاکستری DIN EN 1561/DIN 1691 بنا به سفارش)
دیسک (DN200 تا DN300)	چدن داکتیل مطابق EN 1563/DIN 1693
پوسته گیربکس	چدن داکتیل EN 1563/DIN 1693
شفت گیربکس	فولاد Ck45
محور شیر	فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420)
فلکه گیربکس	چدن داکتیل EN 1563/DIN 1693
لاستیک آب‌بندی	EPDM (آب/فاضلاب) / NBR (روغن) / SILICON (بخار)
پوشش رنگ بدنه	پودری الکترواستاتیک

استانداردهای مرجع طراحی

طراحی و ساخت مطابق DIN EN 593 (basic DIN 3354)؛ وجه‌به‌وجه مطابق DIN EN 558 سری ۲۰ (DIN 3202-K1 / ISO 5752 سری ۲۰)؛ فلنج بالا مطابق ISO 5211؛ تست بازرسی نهایی مطابق DIN EN 12266، DIN 3230-3 و ISO 5208.
