نوع محصول:ویفری اهرمی PN16 دیسک استیل وگ بی همتا
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال:ویفری / بین فلنجی (Wafer)

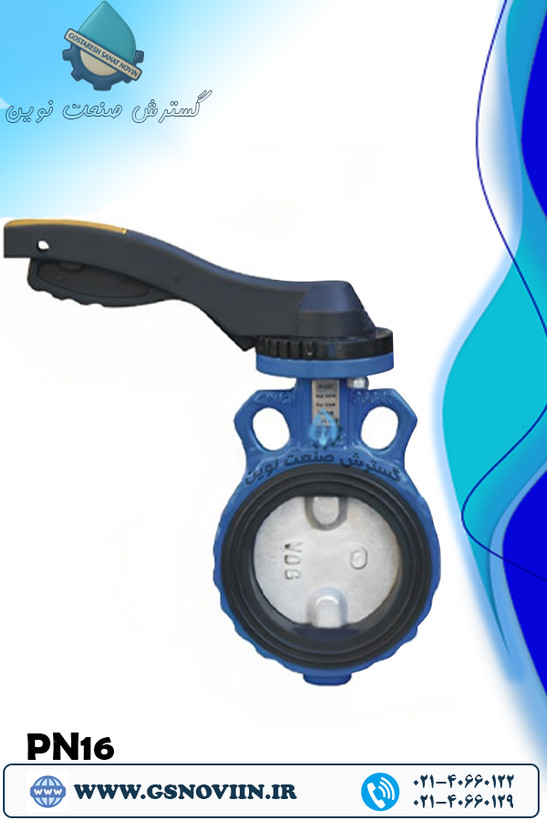

ویفری اهرمی PN16 دیسک استیل وگ بی همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی شیر پروانهای ویفری اهرمی PN16 دیسک استیل وگ بیهمتا
شیر پروانهای ویفری اهرمی PN16 دیسک استیل وگ بیهمتا برای پروژههایی طراحی شده است که به یک شیر پروانهای فشرده، سریع و قابل بهرهبرداری بهصورت دستی نیاز دارند.
ترکیب اتصال ویفری، اهرم دستی و دیسک استیل، این مدل را از نظر ساختار با شیرهای پروانهای گیربکسی متفاوت میکند. در اینجا، تمرکز اصلی روی سرعت تغییر وضعیت شیر، سادگی مکانیزم و مقاومت متریال دیسک در شرایط سازگار است.
جمعبندی اولیه: این شیر برای سایزها و شرایطی که بهرهبرداری سریع با اهرم اهمیت دارد، گزینهای کاربردی است؛ اما در سایزها یا گشتاورهای بالا، باید بررسی شود که آیا مکانیزم اهرمی برای بهرهبرداری مناسب است یا مدل گیربکسی انتخاب منطقیتری خواهد بود.
مهمترین مزیت؛ سرعت بالای باز و بستهشدن
مکانیزم اهرمی امکان تغییر سریع وضعیت شیر را فراهم میکند. برخلاف گیربکس که با افزایش مزیت مکانیکی، حرکت را کنترلشدهتر و معمولاً کندتر میکند، اهرم برای باز و بستهکردن سریع بسیار مناسب است.
- باز و بستهشدن سریع
- مکانیزم سادهتر نسبت به گیربکس
- مناسب برای کاربردهایی که دسترسی سریع به شیر اهمیت دارد
- سهولت تشخیص وضعیت باز یا بسته شیر
- ساختار فشرده و مناسب برای بسیاری از فضاهای محدود
بررسی دیسک استیل؛ مزیت وابسته به گرید متریال
استفاده از دیسک استیل میتواند در مقایسه با برخی متریالهای معمول، مقاومت بهتری در برابر خوردگی ایجاد کند؛ اما این موضوع به گرید دقیق استیل و شرایط محیطی وابسته است.
بهعنوان مثال، عملکرد استیل 304 و 316 در برابر محیطهای مختلف یکسان نیست. بنابراین، عبارت «دیسک استیل» بهتنهایی برای ارزیابی کامل مقاومت خوردگی کافی نیست.
برای سیالات خورنده یا شرایط خاص، گرید دقیق استیل دیسک و سازگاری آن با سیال باید پیش از خرید بررسی شود.
طراحی ویفری؛ صرفهجویی در فضای نصب
یکی از مزیتهای اصلی طراحی ویفری، قرارگیری شیر بین فلنجهای خط و ایجاد ساختاری فشرده است. این ویژگی میتواند در پروژههایی که طول نصب یا فضای اطراف خط محدود است، اهمیت زیادی داشته باشد.
در مقابل، نصب شیر ویفری نیازمند همراستایی مناسب فلنجها و رعایت فاصله نصب است. نصب نادرست میتواند باعث واردشدن تنش به بدنه یا ایجاد مشکل در عملکرد دیسک شود.
فشردهبودن شیر ویفری، به معنای بینیازی از دقت در نصب نیست.
اهرم یا گیربکس؟ انتخاب بر اساس شرایط واقعی
| معیار | اهرم دستی | گیربکس |
|---|---|---|
| سرعت عملکرد | بسیار سریع | کنترلشدهتر |
| نیروی مورد نیاز اپراتور | بیشتر در گشتاورهای بالا | کمتر بهدلیل مزیت مکانیکی |
| ساختار | سادهتر | پیچیدهتر |
| مناسب برای | سایزها و گشتاورهای مناسب اهرم | سایزها یا گشتاورهای بالاتر |
| سرعت باز و بستهشدن | بیشتر | کمتر |
آیا این شیر برای کنترل جریان مناسب است؟
شیر پروانهای با تغییر زاویه دیسک میتواند میزان عبور جریان را تغییر دهد. به همین دلیل، در برخی کاربردها برای کنترل عمومی جریان نیز مورد استفاده قرار میگیرد.
با این حال، استفاده از این مدل برای کنترل دقیق و دائمی فرآیند باید با احتیاط انجام شود. طراحی شیر، افت فشار و شرایط کاری باید برای این نوع کاربرد مناسب باشد.
محدودیت اصلی؛ گشتاور مورد نیاز در شرایط سنگین
مکانیزم اهرمی برای بهرهبرداری سریع بسیار مناسب است، اما در شرایطی که گشتاور مورد نیاز شیر افزایش پیدا کند، اعمال نیروی دستی بیشتر میتواند ضروری شود.
به همین دلیل، در سایزهای بزرگتر یا شرایطی که فشار و گشتاور عملکردی بالاست، باید پیش از انتخاب بررسی شود که استفاده از اهرم برای اپراتور مناسب است یا مدل گیربکسی گزینه بهتری خواهد بود.
وجود اهرم مزیت مطلق نیست؛ انتخاب بین اهرم و گیربکس باید بر اساس سایز، گشتاور و شرایط بهرهبرداری انجام شود.
مقایسه با شیر پروانهای ویفری گیربکسی
| معیار | مدل اهرمی دیسک استیل | مدل گیربکسی دیسک چدنی |
|---|---|---|
| سرعت عملکرد | بیشتر | کنترلشدهتر |
| نیروی دستی | وابسته به گشتاور شیر | کمتر بهدلیل گیربکس |
| دیسک | استیل | چدن |
| مقاومت خوردگی | وابسته به گرید استیل | وابسته به نوع چدن و پوشش |
| مناسبتر برای | عملکرد سریع و شرایط سازگار با دیسک استیل | گشتاور بالاتر و بهرهبرداری مکانیکی آسانتر |
محدودیتهای اصلی محصول
- گرید دقیق استیل اهمیت دارد: عبارت «دیسک استیل» بهتنهایی مشخصات کامل مقاومت خوردگی را مشخص نمیکند.
- محدودیت مکانیزم اهرمی: در گشتاورهای بالا ممکن است نیروی دستی بیشتری نیاز باشد.
- حساسیت به نصب: همراستایی فلنجها و نصب صحیح اهمیت دارد.
- محدودیت در کنترل دقیق: برای کنترل دقیق فرآیندی باید مشخصات واقعی محصول بررسی شود.
- سازگاری آببندی: نوع سیت و آببندی باید با سیال و دمای کاری هماهنگ باشد.
چه زمانی این محصول انتخاب مناسبی است؟
- باز و بستهشدن سریع شیر اهمیت دارد.
- فضای نصب محدود است.
- گشتاور مورد نیاز شیر با توان بهرهبرداری دستی اهرم سازگار است.
- دیسک استیل با نوع سیال و شرایط خوردگی سازگار است.
- فشار کاری سیستم با PN16 مطابقت دارد.
- هدف اصلی قطع و وصل یا کنترل عمومی جریان است.
چه زمانی بهتر است مدل دیگری بررسی شود؟
اگر گشتاور مورد نیاز شیر زیاد است یا بهرهبرداری با نیروی دستی برای اپراتور دشوار خواهد بود، مدل گیربکسی میتواند گزینه مناسبتری باشد.
اگر سیال بسیار خورنده است، انتخاب نهایی باید بر اساس گرید دقیق استیل و سازگاری تمام اجزای در تماس با سیال انجام شود.
اگر هدف کنترل بسیار دقیق و دائمی جریان است، باید شیرهای تخصصی کنترل فرآیندی نیز بررسی شوند.
نکات مهم پیش از خرید
- سایز شیر: متناسب با قطر خط و دبی کاری انتخاب شود.
- فشار کاری: با رده PN16 مطابقت داشته باشد.
- گرید دیسک استیل: بهصورت دقیق مشخص و با نوع سیال تطبیق داده شود.
- گشتاور عملکردی: با توان بهرهبرداری اهرم هماهنگ باشد.
- نوع آببندی: با دما و سیال سازگار باشد.
- شرایط نصب: همراستایی فلنجها رعایت شود.
جمعبندی نقد و بررسی
شیر پروانهای ویفری اهرمی PN16 دیسک استیل وگ بیهمتا محصولی است که مهمترین مزیت آن در ترکیب سرعت عملکرد، طراحی فشرده ویفری و استفاده از دیسک استیل قرار دارد.
این مدل برای پروژههایی مناسبتر است که باز و بستهشدن سریع شیر اهمیت دارد و گشتاور مورد نیاز در محدودهای است که بهرهبرداری دستی با اهرم بهراحتی انجام شود.
در مقابل، اگر گشتاور عملکردی بالا باشد یا اپراتور به نیروی دستی زیادی نیاز داشته باشد، شیر پروانهای گیربکسی میتواند انتخاب منطقیتری باشد. همچنین، مقاومت واقعی دیسک در برابر خوردگی به گرید دقیق استیل وابسته است.
نتیجه نهایی: اگر به یک شیر پروانهای ویفری PN16 با عملکرد سریع دستی و دیسک استیل نیاز دارید و شرایط سیال با متریال واقعی شیر سازگار است، این محصول میتواند گزینهای مناسب برای بررسی باشد. انتخاب نهایی باید بر اساس سایز، گشتاور، نوع سیال، دما و گرید دقیق دیسک انجام شود.
