مشخصات شیر پروانه‌ای ویفری اهرمی میراب

شیر پروانه‌ای از دسته شیرهای ربع‌گرد است که در آن دیسک حول محور شفت عمودی که به آن متصل است چرخش می‌کند. این چرخش موجب باز و بسته شدن مسیر جریان می‌شود. در شیر پروانه‌ای عمدتا از لاستیک NBR یا EPDM برای آب‌بندی استفاده می‌شود. همچنین، در برخی از شیرهای پروانه‌ای از سیت تفلون (PTFE) برای آب‌بندی استفاده می‌شود. از مزایای مهم شیر پروانه‌ای نیز می‌توان به باز و بسته شدن سریع آن اشاره کرد که دلیل آن همان ربع‌گرد بودن شیر است. از شیر پروانه‌ای برای سیالات مختلف می‌توان استفاده کرد. هر چند، استفاده از آن برای سیال گاز و بخار چندان توصیه نمی‌شود.

شیر پروانه‌ای ویفری همان‌طور که از نام آن پیداست، بدون فلنج است و هنگام نصب، بین دو فلنج قرار می‌گیرد. در سایزهای بزرگتر از 2 یا 4 اینچ (بسته به برند سازنده) دو الی چهار عدد گوشواره در بالا و پایین شیر تعبیه می‌شود.

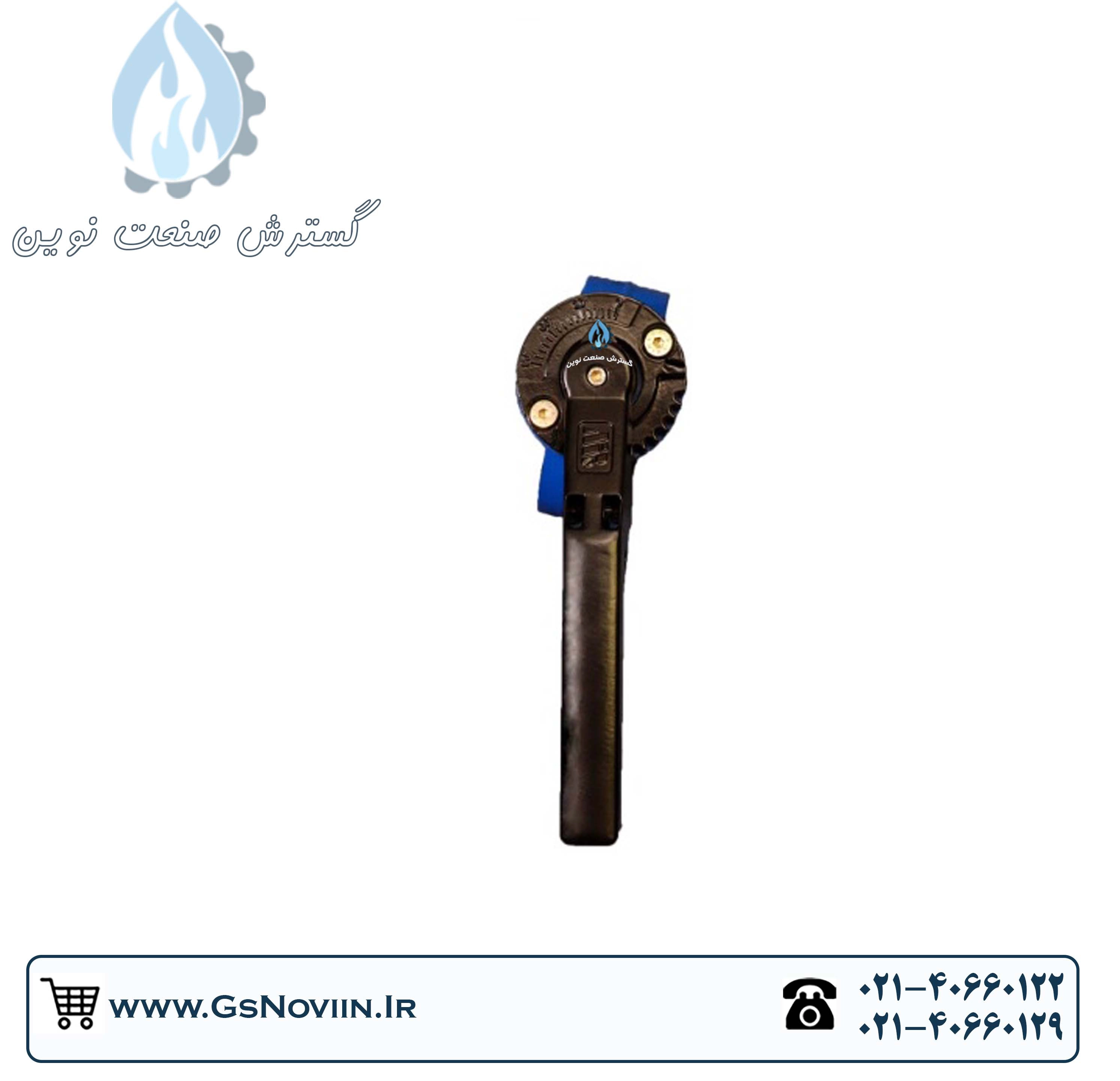

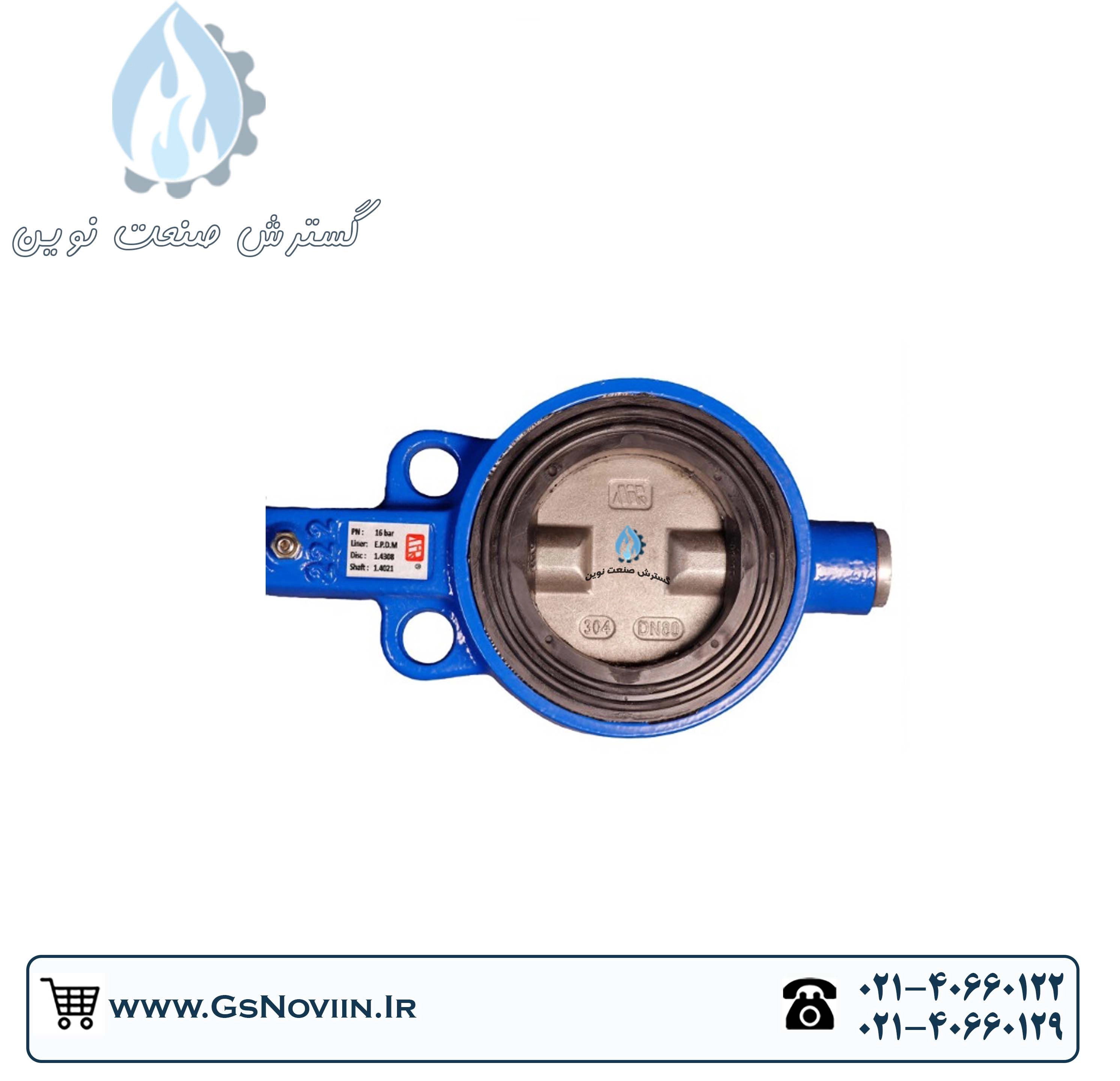

شیر پروانه‌ای ویفری اهرمی میراب برای نصب بین فلنج‌هایی مناسب است كه سوراخ‌كاری آن‌ها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1 بوده و فشار کاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه‌ای است که پروانه در موقعیت باز، كاملا در وسط قرار می‌گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می‌كند. لاستیک آب‌بندی با فرم U، داخل و دو طرف بدنه قرار گرفته و قابل تعویض است و آب‌بندی مطمئنی را از هر دو سمت پروانه تأمین می‌کند. مدل لاگ نیز جهت نصب در انتهای خط با همان مشخصاتی که برای مدل ویفری اهرمی گفته شد عرضه می‌شود. در استفاده از شیر پروانه‌ای ویفری اهرمی میراب باید توجه داشت که این شیرها نیاز به واشر آب‌بندی (گسکت) ندارند و استفاده از گسکت باعث اختلال در عملکرد شیر پروانه‎ای می‌شود.
