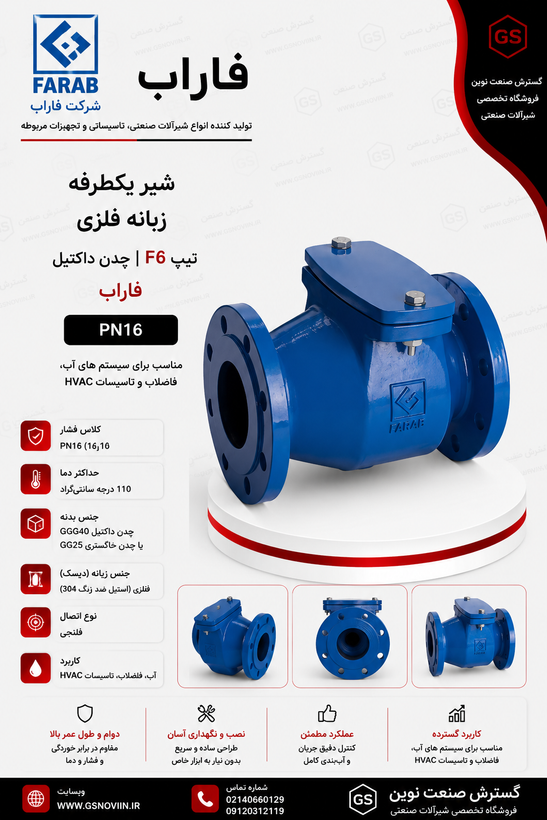

نوع محصول:شیر یکطرفه زبانه فلزی (Swing Check Valve)
نوع شیر:شیر یکطرفه دریچهای فلنجی تیپ F6
برند:فاراب
فشار کاری:PN16
شیر یکطرفه زبانه فلزی PN16 F6 فاراب
برند: فاراب
انواع سایز ها به اینچ
شیر یکطرفه زبانه فلزی PN16 تیپ F6 فاراب
مدل کاتالوگ: CKM16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن (GGG40 / GG25) آببندی: فلزی (Metal Seat) حداکثر دما: ۱۱۰ درجه سانتیگراد سایز: DN50 تا DN350
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود کاتالوگ و مشخصات فنی شیر یکطرفه زبانه فلزی PN16 F6 فارابنقد و بررسی فنی
این شیر از خانواده شیرهای یکطرفه لولایی (Swing Check Valve) فاراب با کد کاتالوگ CKM16 و آببندی فلزی (Metal Seat) است. زبانه داخلی شیر حول یک لولا (Hinge) میچرخد؛ با عبور جریان در جهت صحیح باز میشود و با کاهش فشار یا معکوس شدن جریان، تحت وزن خود و فشار برگشتی روی نشیمنگاه مینشیند و مسیر را میبندد. این شیر بدون نیاز به برق یا عملگر خارجی کار میکند و برای جلوگیری از برگشت جریان و محافظت از پمپها و تجهیزات خط استفاده میشود.
آببندی فلزی (نشیمنگاه از جنس AISI304) نسبت به نمونههای دارای نشیمن لاستیکی، برای دماهای بالاتر و سیالاتی که با لاستیک سازگار نیستند مناسبتر است؛ اما نسبت به نشیمن لاستیکی معمولاً آببندی نرمتری در فشارهای پایین ایجاد نمیکند.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | GGG40 / GG25 |
| بانت (کلاهک) | GGG40 / GG25 |
| دیسک (زبانه) | GGG40 |
| نشیمنگاه (سیت) | استنلس استیل AISI304 |
| لولا (هینج) | GGG40 |
| پین لولا | استنلس استیل AISI420 |
طبق کاتالوگ رسمی فاراب، برای بدنه و بانت این مدل دو گزینه متریال (چدن داکتیل GGG40 یا چدن خاکستری GG25) ذکر شده است. متریال دقیق نصبشده روی نسخهای که قصد خرید آن را دارید، پیش از سفارش باید از واحد فروش استعلام شود.
منبع: کاتالوگ رسمی فاراب — Swing Check Valve (Metal Seated), CKM16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN12334 |
| ابعاد وجهبهوجه | EN558 (سری ۴۸) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
عنوان بازاری «تیپ F6» در این صفحه، معادل رایج مدل ابعادی این محصول در بازار ایران است و بر اساس کاتالوگ رسمی با استاندارد ابعادی EN558 (سری ۴۸) مطابقت دارد.
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
مزایای مستند این محصول
- عملکرد خودکار جلوگیری از برگشت جریان، بدون نیاز به برق یا عملگر خارجی.
- نشیمنگاه از استنلس استیل AISI304 با مقاومت سایشی بهتر نسبت به نشیمن لاستیکی، مناسب دماهای بالاتر.
- پین لولا از استنلس استیل AISI420 با مقاومت مکانیکی مناسب برای چرخش مکرر دیسک.
- پوشش استانداردهای بینالمللی EN12334 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی از DN50 تا DN350، مناسب برای پروژههای کوچک تا خطوط انتقال بزرگ.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتیگراد و حداکثر فشار کاری PN16 (۱۶ بار) است. این شیر یکطرفه است و برای قطع/وصل دستی یا تنظیم جریان کاربرد ندارد. سازگاری بدنه چدنی و نشیمنگاه استنلس استیل با نوع سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
نکات نصب
- جهت نصب باید مطابق فلش حکشده روی بدنه باشد.
- در نصب افقی، درپوش شیر رو به بالا قرار گیرد.
- در نصب عمودی، جهت جریان باید از پایین به بالا باشد.
- فلنجهای خط لوله باید کاملاً همراستا و بدون تنش نصب شوند.
- استفاده از شیر صافی پیش از این شیر، به کاهش رسوب روی نشیمنگاه و افزایش عمر آن کمک میکند.
- بازرسی دورهای زبانه، لولا و نشیمنگاه توصیه میشود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر یکطرفه لولایی، زبانه فلزی |
| برند | فاراب |
| کد کاتالوگ | CKM16 |
| بدنه / بانت | GGG40 / GG25 |
| دیسک / لولا | GGG40 |
| نشیمنگاه | استنلس استیل AISI304 |
| پین لولا | استنلس استیل AISI420 |
| نوع اتصال | فلنجی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتیگراد |
| محدوده سایز | DN50 تا DN350 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H | D | K | g | b | d×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|
| 50 | 200 | 135 | 165 | 125 | 99 | 20 | 19×4 | 12.5 |
| 65 | 240 | 144 | 185 | 145 | 118 | 20 | 19×4 | 20 |
| 80 | 260 | 150 | 200 | 160 | 132 | 22 | 19×8 | 22.5 |
| 100 | 300 | 175 | 220 | 180 | 156 | 24 | 19×8 | 30 |
| 125 | 350 | 215 | 250 | 210 | 184 | 26 | 19×8 | 44 |
| 150 | 400 | 238 | 285 | 240 | 211 | 26 | 23×8 | 57.5 |
| 200 | 500 | 285 | 340 | 295 | 266 | 30 | 23×12 | 90 |
| 250 | 600 | 317 | 405 | 355 | 319 | 22 | 28×12 | 120 |
| 300 | 700 | 320 | 460 | 410 | 370 | 24.5 | 28×12 | 155 |
| 350 | 800 | 520 | 520 | 470 | 420 | 26.5 | 28×16 | 238 |
منبع: کاتالوگ رسمی فاراب
جمعبندی مهندسی
شیر یکطرفه زبانه فلزی PN16 تیپ F6 فاراب، با بدنه و بانت چدنی (GGG40/GG25)، دیسک و لولای GGG40، نشیمنگاه استنلس استیل AISI304 و مطابقت با استانداردهای EN12334، EN558، EN1092-2 و EN12266-1، برای جلوگیری خودکار از برگشت جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتیگراد ساخته شده است. انتخاب نهایی سایز و متریال دقیق بدنه، پیش از خرید باید با کارشناس فنی بررسی شود.
