دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر گازی (Ball Valve)
نوع شیر:توپی جوشی Socket Weld (SW Ball Valve)
جنس بدنه:استنلس استیل فورج ASTM A182 F316
کلاس فشار:Class 800

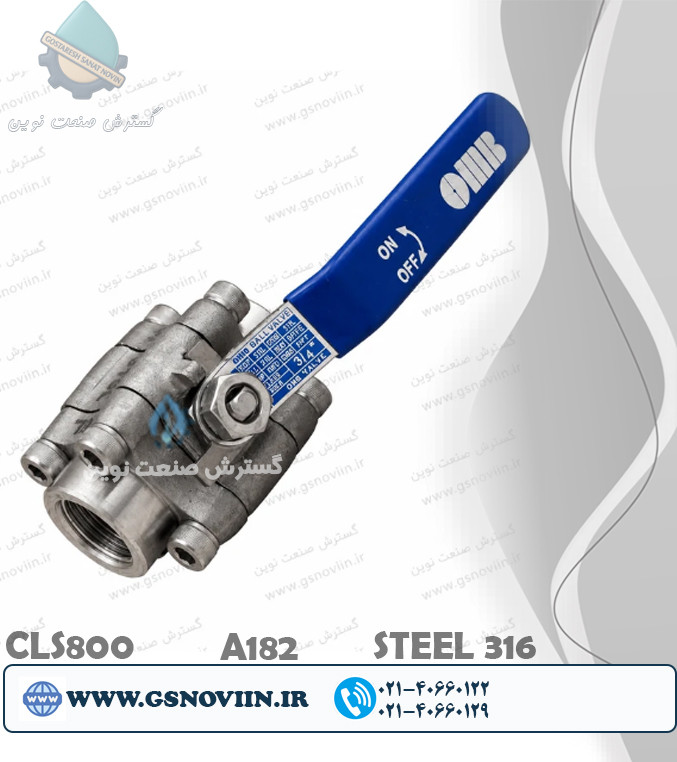

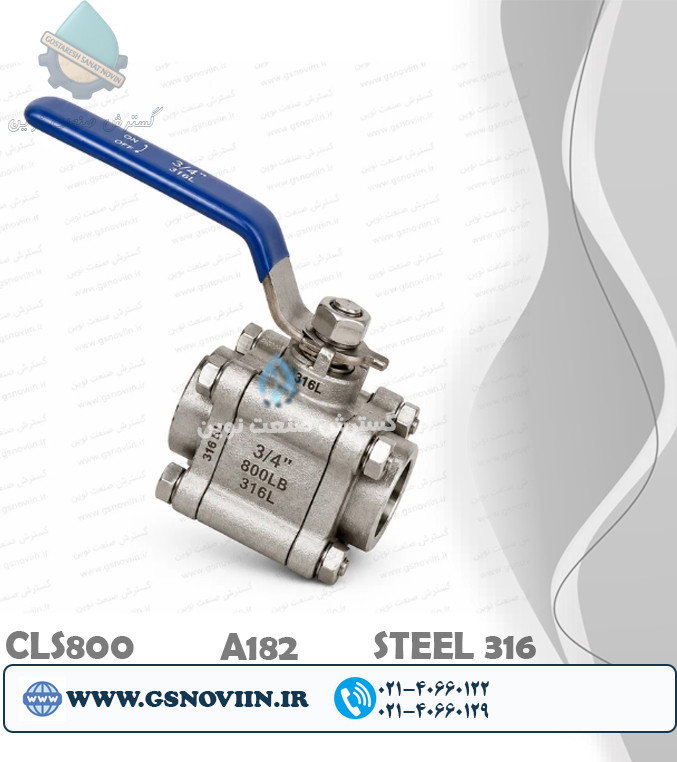

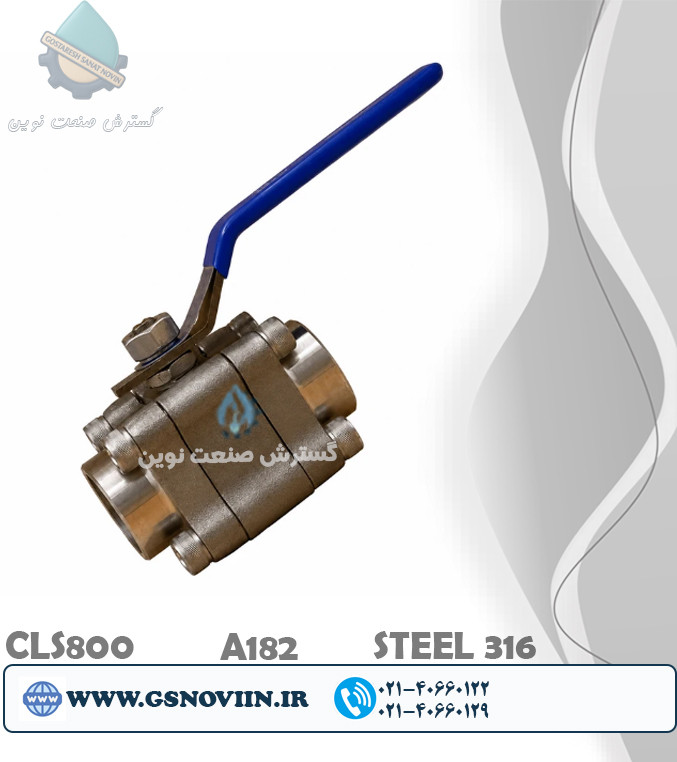

شیر گازی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316
Stainless Steel 316 Ball Valve Socket Weld (SW) Class 800 ASTM A182 F316
برند:LVF
سایر سایز ها
مشخصات
نوع محصول
شیر گازی (Ball Valve)
نوع شیر
توپی جوشی Socket Weld (SW Ball Valve)
جنس بدنه
استنلس استیل فورج ASTM A182 F316
کلاس فشار
Class 800
نوع اتصال
جوشی سوکتی (Socket Weld - SW)
نوع عملکرد
اهرمی (Lever Operated)
نوع مکانیزم
Quarter Turn (چرخش 90 درجه)
جنس توپی (Ball)
استنلس استیل ASTM A182 F316
جنس استم (Stem)
استنلس استیل ASTM A182 F316
جنس سیت (Seat)
PTFE / RPTFE
نوع آب‌بندی
نرم (Soft Seated – Zero Leakage)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -20 تا +180 درجه سانتی‌گراد (بسته به سیت)
سیالات قابل استفاده
آب، هوا، روغن، گاز، بخار سبک و سیالات غیرخورنده
ویژگی خاص
مقاومت بسیار بالا در برابر خوردگی (به‌ویژه کلریدها)، اتصال جوشی بدون نشتی، مناسب برای فشار بالا، افت فشار بسیار کم، قطع و وصل سریع و طول عمر بالا در شرایط صنعتی سخت
توضیحات
معرفی شیر گازی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316
شیر گازی یا Ball Valve یکی از مهم‌ترین شیرآلات صنعتی برای قطع و وصل سریع جریان سیال است. این شیر با استفاده از یک توپ سوراخ‌دار (Ball) و چرخش ۹۰ درجه‌ای، امکان کنترل کامل جریان را فراهم می‌کند و به دلیل سرعت عملکرد بالا، در بسیاری از سیستم‌های صنعتی مورد استفاده قرار می‌گیرد.
این مدل از استنلس استیل فورج ASTM A182 F316 ساخته شده و دارای اتصال Socket Weld (SW) مطابق استاندارد ASME B16.11 است. این نوع اتصال جوشی، مقاومت مکانیکی بسیار بالا، نشتی نزدیک به صفر و عملکرد پایدار در شرایط فشار بالا و محیط‌های خورنده را تضمین می‌کند.
کاربردهای شیر گازی استیل 316 SW کلاس 800
- صنایع نفت، گاز و پتروشیمی
- خطوط انتقال سیالات خورنده و شیمیایی
- سیستم‌های بخار و دمای بالا
- صنایع دریایی و آب دریا
- تأسیسات صنعتی سنگین و فشار بالا
- نیروگاه‌ها و سیستم‌های انرژی
- خطوط فرآیندی حساس و دائمی
- سیستم‌های ایزولاسیون سریع جریان
این شیر فقط برای قطع و وصل کامل جریان طراحی شده و برای کنترل دبی مناسب نیست.
مزیت اتصال Socket Weld (SW)
| Socket Weld (SW) | NPT رزوه‌ای |
|---|---|
| استحکام بسیار بالا | نصب سریع‌تر |
| نشتی نزدیک به صفر | وابسته به آب‌بندی رزوه |
| مناسب فشار و ارتعاش بالا | مناسب سرویس و تعمیر آسان |
| مناسب خطوط دائمی و حیاتی | مناسب پروژه‌های قابل تغییر |
اتصال SW در پروژه‌هایی که ایمنی و عدم نشتی اهمیت حیاتی دارد، یک انتخاب استاندارد و صنعتی محسوب می‌شود.
چرا استیل 316؟
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| مقاومت در برابر خوردگی | خوب | بسیار عالی |
| مقاومت در برابر کلرید | محدود | بسیار بالا |
| مناسب محیط دریایی | متوسط | عالی |
| طول عمر در شرایط سخت | خوب | بسیار بالا |
استیل 316 به دلیل وجود مولیبدن، مقاومت بسیار بالایی در برابر خوردگی حفره‌ای و محیط‌های کلریدی دارد و برای شرایط صنعتی سخت و دریایی انتخابی حرفه‌ای محسوب می‌شود.
مزایای فنی محصول
- بدنه فورج ASTM A182 F316 با استحکام بالا
- عملکرد سریع ربع‌گرد (Quarter Turn)
- آب‌بندی کامل و قطع مطمئن جریان
- اتصال جوشی SW با ایمنی بالا
- تحمل فشار بالا مطابق Class 800
- مناسب محیط‌های خورنده و صنعتی سنگین
- طول عمر بالا و نگهداری کم
- عملکرد پایدار در شرایط سخت کاری
راهنمای انتخاب
اگر پروژه شما در محیط‌های خورنده، دریایی یا شیمیایی اجرا می‌شود و نیاز به اتصال دائمی با ایمنی بالا دارید، این شیر گازی استیل 316 جوشی SW کلاس 800 انتخابی حرفه‌ای و مطمئن است. در مقابل، برای پروژه‌هایی با نیاز به سرویس دوره‌ای، اتصال رزوه‌ای گزینه مناسب‌تری خواهد بود.
جمع‌بندی
شیر گازی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316 یک شیر صنعتی مقاوم و سریع‌العمل برای قطع و وصل جریان در شرایط سخت است. این محصول با طراحی توپی، بدنه فورج و اتصال جوشی استاندارد، در صنایع نفت، گاز، پتروشیمی، دریایی و شیمیایی عملکردی پایدار، ایمن و طولانی‌مدت ارائه می‌دهد.
نقد و بررسی
نقد و بررسی شیر گازی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316
شیر گازی یا Ball Valve یکی از تجهیزات کلیدی در کنترل جریان سیالات صنعتی است که بر اساس مکانیزم توپی (Ball) و چرخش ۹۰ درجه‌ای، امکان قطع و وصل سریع جریان را فراهم می‌کند. این طراحی ساده اما بسیار مؤثر باعث شده این نوع شیر در بسیاری از صنایع حساس جایگزین شیرهای کندتر مانند کشویی و سوزنی شود.
این مدل از استنلس استیل فورج ASTM A182 F316 ساخته شده و دارای اتصال Socket Weld (SW) است. ترکیب این آلیاژ و نوع اتصال، آن را برای شرایط کاری سخت، فشار بالا و محیط‌های خورنده به گزینه‌ای قابل اعتماد تبدیل کرده است.
عملکرد در شرایط صنعتی
این شیر برای عملکرد قطع و وصل کامل (ON/OFF) طراحی شده و استفاده از آن برای تنظیم جریان توصیه نمی‌شود. کارکرد در حالت نیمه‌باز می‌تواند باعث آسیب به سیت و کاهش عمر آب‌بندی شود.
مزیت اصلی این شیر، سرعت عملکرد بالا، آب‌بندی مطمئن و مقاومت بسیار بالا در برابر خوردگی و فشار است.
بررسی اتصال Socket Weld (SW)
| Socket Weld (SW) | NPT رزوه‌ای |
|---|---|
| نشتی نزدیک به صفر | وابسته به کیفیت آب‌بندی رزوه |
| مناسب فشار و ارتعاش بالا | مناسب تعمیر و سرویس آسان |
| استحکام مکانیکی بسیار بالا | نصب سریع‌تر |
| مناسب خطوط دائمی و حساس | مناسب پروژه‌های قابل تغییر |
مزایا و محدودیت‌ها
مزایا
- عملکرد سریع ربع‌گرد (¼ Turn).
- مقاومت بسیار بالا در برابر خوردگی (استیل 316).
- آب‌بندی مطمئن و قطع کامل جریان.
- اتصال جوشی SW با استحکام بالا.
- تحمل فشار بالا مطابق Class 800.
- مناسب محیط‌های دریایی و شیمیایی.
- طول عمر بالا در شرایط سخت صنعتی.
محدودیت‌ها
- مناسب کنترل تدریجی جریان نیست.
- نیاز به جوشکاری تخصصی برای نصب دارد.
- در مقایسه با NPT تعمیر و تعویض سخت‌تر است.
- هزینه نصب اولیه بالاتر است.
اشتباهات رایج در انتخاب
- استفاده از شیر گازی برای تنظیم دبی جریان.
- عدم رعایت کیفیت جوش Socket Weld.
- انتخاب اشتباه بین SW و رزوه‌ای بر اساس نوع پروژه.
- استفاده در سیالات آلوده بدون فیلتر مناسب.
- عدم توجه به فشار واقعی خط در انتخاب سایز.
جمع‌بندی مهندسی
شیر گازی استنلس استیل 316 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F316 یک انتخاب حرفه‌ای برای سیستم‌هایی است که نیاز به قطع و وصل سریع جریان در شرایط خورنده و فشار بالا دارند. این محصول با بدنه فورج، آلیاژ مقاوم 316 و اتصال جوشی استاندارد، در صنایع نفت، گاز، پتروشیمی، دریایی و شیمیایی عملکردی پایدار، ایمن و طولانی‌مدت ارائه می‌دهد.
