دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر گازی (Ball Valve)
نوع شیر:توپی جوشی Socket Weld (SW Ball Valve)
جنس بدنه:استنلس استیل فورج ASTM A182 F304
کلاس فشار:Class 800

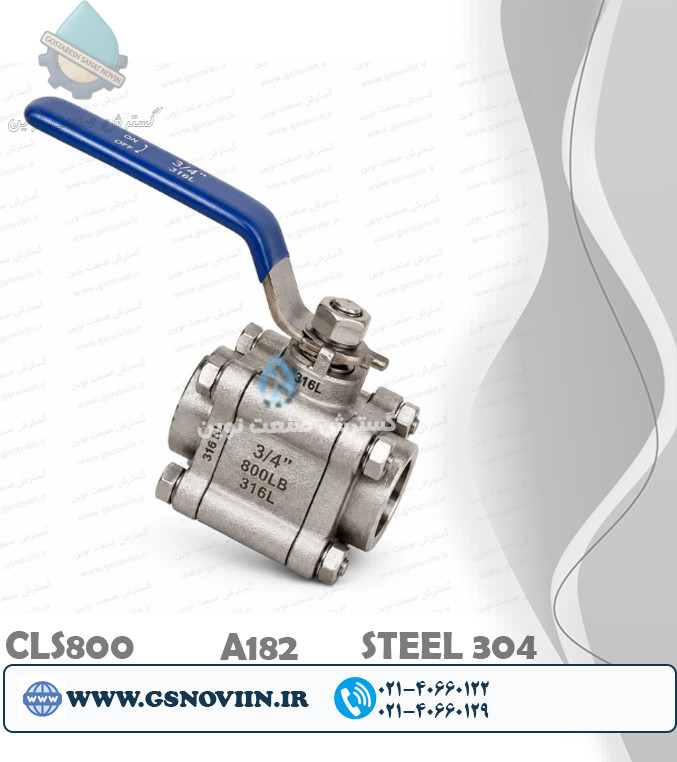

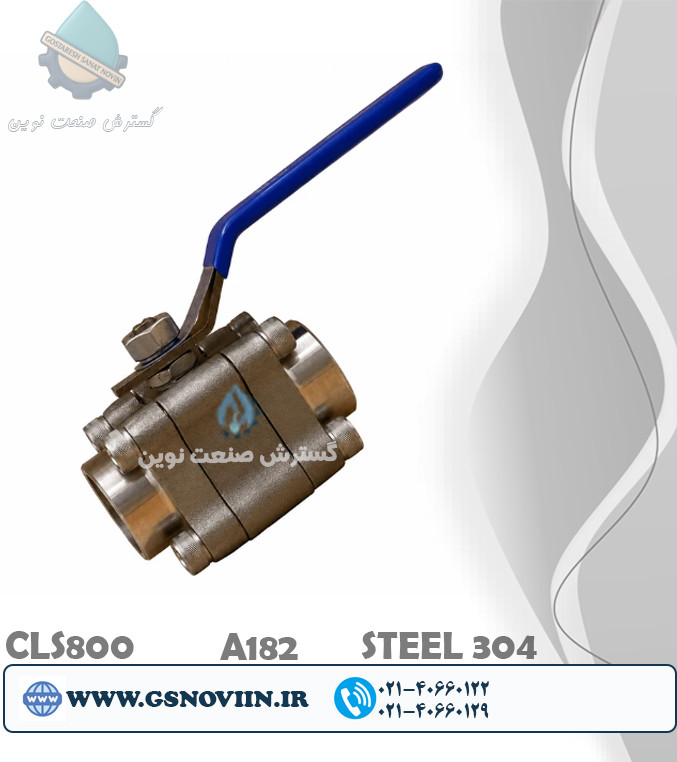

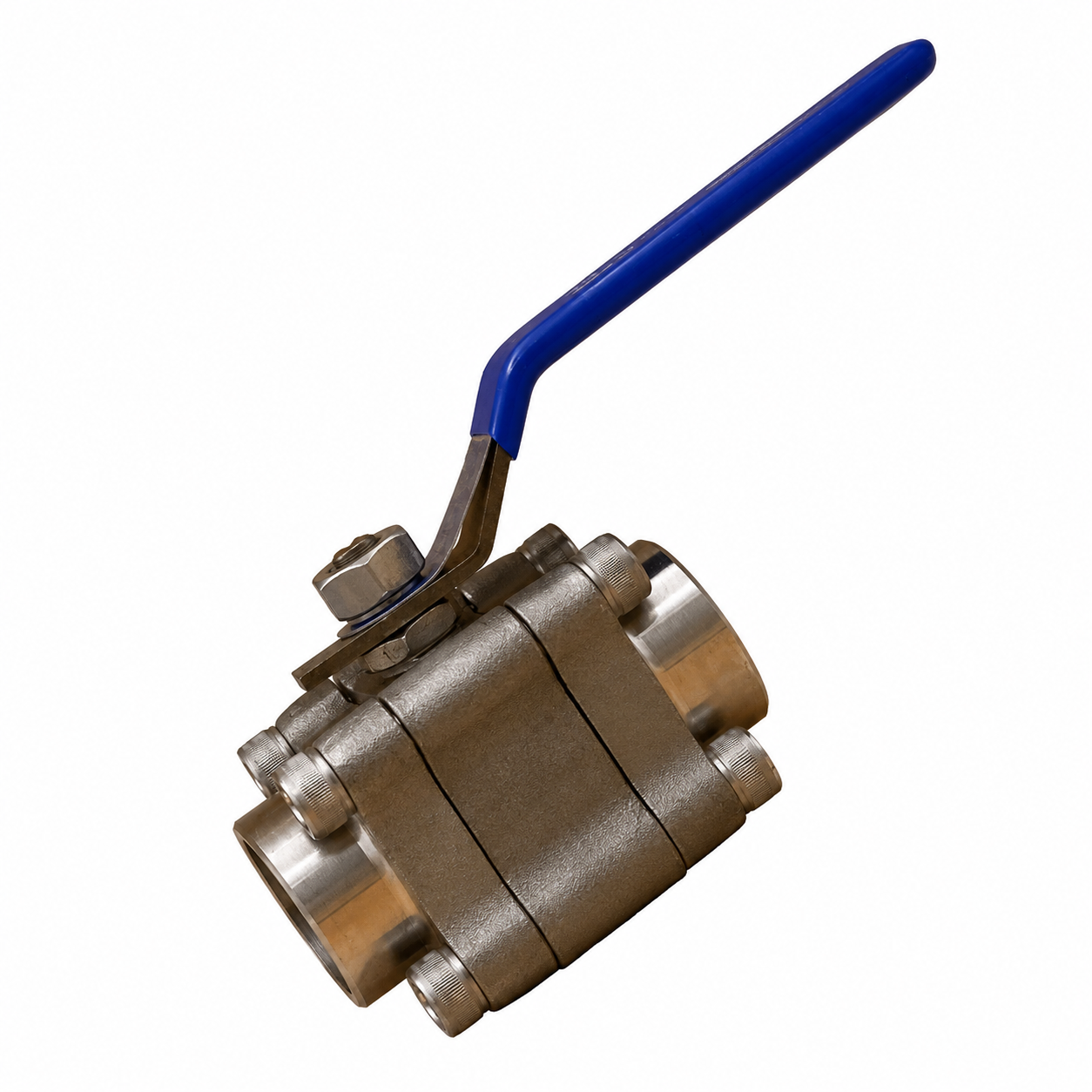

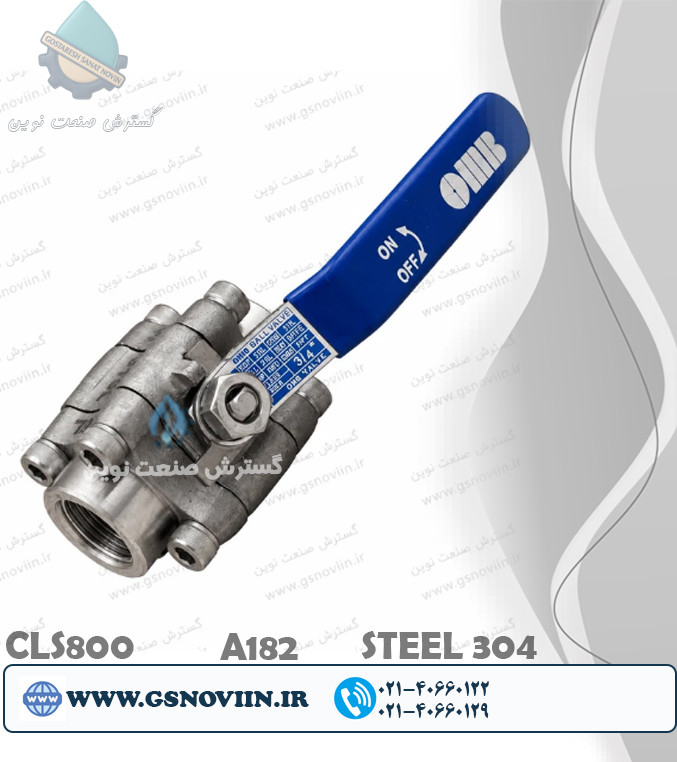

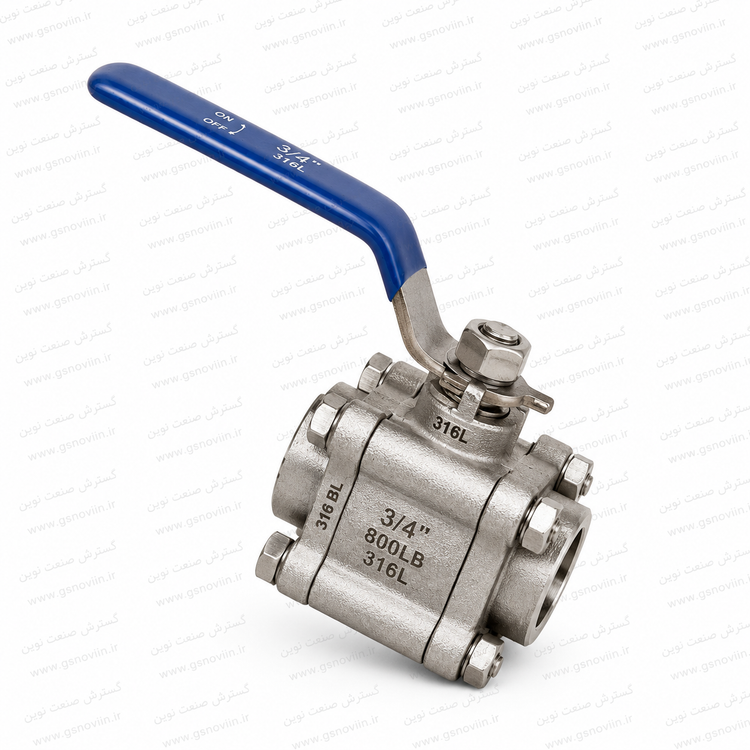

شیر گازی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
Stainless Steel 304 Ball Valve Socket Weld (SW) Class 800 ASTM A182 F304
برند:LVF
سایر سایز ها
مشخصات
نوع محصول
شیر گازی (Ball Valve)
نوع شیر
توپی جوشی Socket Weld (SW Ball Valve)
جنس بدنه
استنلس استیل فورج ASTM A182 F304
کلاس فشار
Class 800
نوع اتصال
جوشی سوکتی (Socket Weld - SW)
نوع عملکرد
اهرمی (Lever Operated)
نوع مکانیزم
Quarter Turn (چرخش 90 درجه)
جنس توپی (Ball)
استنلس استیل ASTM A182 F304
جنس استم (Stem)
استنلس استیل ASTM A182 F304
جنس سیت (Seat)
PTFE / RPTFE
نوع آب‌بندی
نرم (Soft Seated – Zero Leakage)
جهت جریان
دوطرفه (Bi-directional)
دمای کاری
حدود -20 تا +180 درجه سانتی‌گراد (بسته به سیت)
سیالات قابل استفاده
آب، هوا، روغن، گاز، بخار سبک و سیالات غیرخورنده
ویژگی خاص
قطع و وصل سریع جریان، اتصال جوشی بدون نشتی، مقاومت مناسب در برابر خوردگی، مناسب برای خطوط فشار بالا، افت فشار بسیار کم و طول عمر بالا
توضیحات
معرفی شیر گازی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
شیر گازی یا Ball Valve یکی از مهم‌ترین شیرآلات صنعتی برای قطع و وصل سریع جریان سیال است. این شیر با استفاده از یک توپ سوراخ‌دار (Ball) و چرخش ۹۰ درجه‌ای، جریان را به‌طور کامل باز یا بسته می‌کند و به همین دلیل در سیستم‌های صنعتی سرعت عملکرد بسیار بالایی دارد.
این مدل از استنلس استیل فورج ASTM A182 F304 ساخته شده و دارای اتصال Socket Weld (SW) مطابق استاندارد ASME B16.11 است. این اتصال جوشی، استحکام بسیار بالا، نشتی نزدیک به صفر و عملکرد پایدار در خطوط فشار بالا را تضمین می‌کند.
کاربردهای شیر گازی استیل 304 جوشی SW کلاس 800
- خطوط انتقال فشار بالا در صنایع نفت و گاز
- سیستم‌های بخار و هوای فشرده
- تأسیسات صنعتی و نیروگاهی
- خطوط فرآیندی ثابت و حساس
- سیستم‌های انتقال روغن و سیالات صنعتی
- صنایع غذایی و دارویی (شرایط عمومی)
- سیستم‌های HVAC صنعتی
- خطوط ایزولاسیون با فشار بالا
این شیر فقط برای قطع و وصل کامل جریان طراحی شده و نباید برای تنظیم دبی استفاده شود.
مزیت اتصال Socket Weld (SW)
| Socket Weld (SW) | NPT رزوه‌ای |
|---|---|
| نشتی بسیار کم و ایمن | وابسته به آب‌بندی رزوه |
| مناسب فشار و ارتعاش بالا | مناسب سرویس و تعمیر آسان |
| استحکام مکانیکی بالا | نصب سریع‌تر |
| مناسب خطوط دائمی صنعتی | مناسب پروژه‌های قابل تغییر |
اتصال SW در پروژه‌های صنعتی سنگین که ایمنی و عدم نشتی اهمیت دارد، یک انتخاب استاندارد و حرفه‌ای محسوب می‌شود.
چرا استیل 304؟
| ویژگی | استیل 304 |
|---|---|
| مقاومت در برابر خوردگی | بسیار خوب |
| دوام در شرایط صنعتی | بالا |
| مناسب برای آب و بخار | ★★★★★ |
| صرفه اقتصادی | مناسب |
استیل 304 (ASTM A182 F304) یکی از پرکاربردترین آلیاژهای صنعتی است که برای شرایط کاری عمومی تا نیمه‌سنگین، عملکردی پایدار و اقتصادی ارائه می‌دهد.
مزایای فنی محصول
- بدنه فورج ASTM A182 F304 با استحکام مناسب
- عملکرد سریع ربع‌گرد (Quarter Turn)
- آب‌بندی کامل و قطع مطمئن جریان
- اتصال جوشی SW با مقاومت بالا
- تحمل فشار بالا مطابق Class 800
- افت فشار بسیار کم در حالت باز
- طول عمر مناسب در شرایط صنعتی استاندارد
- مناسب خطوط ثابت و حساس
راهنمای انتخاب
اگر پروژه شما نیاز به اتصال دائمی، ایمنی بالا و عملکرد سریع دارد، این شیر گازی استیل 304 جوشی SW کلاس 800 انتخابی مناسب است. در مقابل، برای سیستم‌هایی که نیاز به باز و بست مکرر دارند، اتصال رزوه‌ای NPT گزینه بهتری خواهد بود.
جمع‌بندی
شیر گازی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304 یک شیر صنعتی سریع‌العمل و مقاوم برای قطع و وصل جریان در خطوط فشار بالا است. این محصول با طراحی توپی، بدنه فورج و اتصال جوشی استاندارد، در صنایع نفت، گاز، تأسیسات و خطوط فرآیندی عملکردی پایدار، ایمن و اقتصادی ارائه می‌دهد.
نقد و بررسی
نقد و بررسی شیر گازی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
شیر گازی یا Ball Valve یکی از مهم‌ترین تجهیزات قطع و وصل جریان در سیستم‌های صنعتی است. عملکرد آن بر اساس یک توپ سوراخ‌دار طراحی شده که با چرخش ۹۰ درجه‌ای، جریان سیال را به‌طور کامل باز یا بسته می‌کند. این ساختار ساده باعث افزایش سرعت عملکرد و کاهش استهلاک در مقایسه با شیرهای کشویی و سوزنی می‌شود.
این مدل از استنلس استیل فورج ASTM A182 F304 ساخته شده و دارای اتصال Socket Weld (SW) مطابق استاندارد ASME B16.11 است. ترکیب این متریال و نوع اتصال، آن را برای خطوط فشار بالا و سیستم‌های ثابت صنعتی به گزینه‌ای قابل اعتماد تبدیل کرده است.
عملکرد در سیستم‌های صنعتی
این شیر برای عملکرد قطع و وصل سریع (ON/OFF) طراحی شده و استفاده از آن برای تنظیم جریان توصیه نمی‌شود. در حالت نیمه‌باز، احتمال سایش سیت و کاهش عمر آب‌بندی وجود دارد.
مزیت اصلی این شیر، سرعت عملکرد بالا، آب‌بندی مناسب و افت فشار بسیار کم در حالت باز است.
بررسی اتصال Socket Weld (SW)
| Socket Weld | NPT رزوه‌ای |
|---|---|
| استحکام مکانیکی بسیار بالا | نصب سریع‌تر |
| نشتی نزدیک به صفر | وابسته به آب‌بندی رزوه |
| مناسب فشار و ارتعاش بالا | مناسب سرویس و تعمیر آسان |
| مناسب خطوط دائمی و حساس | مناسب پروژه‌های قابل تغییر |
مزایا و محدودیت‌ها
مزایا
- عملکرد بسیار سریع ربع‌گرد (¼ Turn).
- آب‌بندی مطمئن و قطع کامل جریان.
- بدنه فورج ASTM A182 F304 با استحکام مناسب.
- اتصال جوشی SW با مقاومت بالا.
- تحمل فشار بالا مطابق Class 800.
- افت فشار بسیار کم در حالت باز.
- مناسب خطوط صنعتی عمومی و نیمه‌سنگین.
محدودیت‌ها
- مناسب کنترل تدریجی جریان نیست.
- نیازمند جوشکاری تخصصی برای نصب.
- سرویس و جداسازی دشوارتر نسبت به رزوه‌ای.
- در سیالات آلوده ممکن است سیت آسیب ببیند.
اشتباهات رایج در انتخاب
- استفاده از شیر گازی برای کنترل دبی.
- انتخاب اشتباه بین SW و NPT بر اساس نیاز سرویس.
- عدم رعایت کیفیت جوشکاری در اتصال SW.
- انتخاب سایز نامناسب نسبت به فشار خط.
- استفاده در سیالات دارای ذرات بدون فیلتر.
جمع‌بندی مهندسی
شیر گازی استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304 یک انتخاب اقتصادی و قابل اعتماد برای قطع و وصل سریع جریان در خطوط فشار بالا است. این محصول با بدنه فورج، طراحی توپی و اتصال جوشی استاندارد، در صنایع نفت، گاز، تأسیسات و خطوط فرآیندی عملکردی پایدار، ایمن و طولانی‌مدت ارائه می‌دهد و برای سیستم‌های ثابت صنعتی گزینه‌ای استاندارد محسوب می‌شود.
