دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول :شیر صافی (Y Strainer)
نوع شیر:صافی Y شکل رزوهای (Threaded Y Strainer)
جنس بدنه:استنلس استیل فورج ASTM A182 F304
کلاس فشار:Class 800

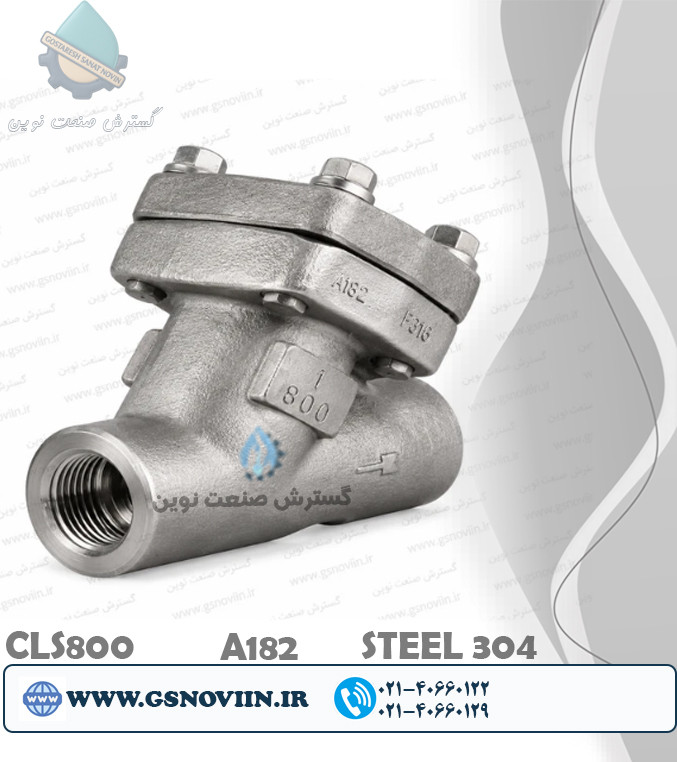

شیر صافی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
Stainless Steel 304 Forged Y Strainer Threaded NPT Class 800 ASTM A182 F304
برند:LVF
مشخصات
نوع محصول
شیر صافی (Y Strainer)
نوع شیر
صافی Y شکل رزوهای (Threaded Y Strainer)
جنس بدنه
استنلس استیل فورج ASTM A182 F304
کلاس فشار
Class 800
نوع اتصال
رزوهای NPT (Threaded)
نوع عملکرد
فیلتراسیون مکانیکی (بدون نیاز به اپراتور)
نوع توری (Screen)
توری مشبک قابل تعویض
جنس توری
استنلس استیل AISI 304
نوع آب بندی
گسکت گرافیتی یا PTFE
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد (بسته به نوع گسکت)
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
بدنه فورج با استحکام بالا، مقاومت مناسب در برابر خوردگی، توری قابل تعویض، محافظت مؤثر از پمپ‌ها و تجهیزات، مناسب برای خطوط فشار بالا و نصب آسان با اتصال رزوهای NPT
توضیحات
معرفی شیر صافی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
شیر صافی یا Y Strainer یکی از تجهیزات ضروری در سیستم‌های لوله‌کشی صنعتی است که وظیفه حذف ذرات جامد، رسوبات، براده‌های فلزی، زنگ‌زدگی لوله و سایر ناخالصی‌ها را بر عهده دارد. این محصول با جلوگیری از ورود آلودگی به تجهیزات حساس، موجب افزایش راندمان سیستم، کاهش استهلاک و جلوگیری از خرابی پمپ‌ها، شیرهای کنترلی، فلومترها و تجهیزات ابزار دقیق می‌شود.
این مدل از استنلس استیل فورج ASTM A182 F304 ساخته شده و دارای اتصال رزوهای NPT مطابق استاندارد ASME B1.20.1 است. بدنه فورج مقاومت مکانیکی بالایی در برابر فشار و تنش‌های عملیاتی ایجاد می‌کند و اتصال رزوهای نیز نصب، باز کردن و سرویس دوره‌ای را بدون نیاز به جوشکاری آسان می‌سازد.
کاربردهای شیر صافی استیل 304 رزوهای کلاس 800
- سیستم‌های انتقال آب، بخار و هوای فشرده
- خطوط نفت، گاز و فرآورده‌های نفتی
- محافظت از پمپ‌ها و کمپرسورها
- حفاظت از شیرهای کنترلی و تجهیزات ابزار دقیق
- خطوط انتقال روغن و سیالات صنعتی
- صنایع غذایی و دارویی
- تأسیسات ساختمانی و صنعتی
- کارخانه‌ها و خطوط فرآیندی
نصب شیر صافی قبل از تجهیزات حساس، از ورود ذرات معلق جلوگیری کرده و هزینه‌های تعمیر و توقف خط تولید را به شکل محسوسی کاهش می‌دهد.
مزایای اتصال رزوهای NPT
| اتصال رزوهای NPT | اتصال Socket Weld |
|---|---|
| نصب سریع و آسان | استحکام بیشتر در خطوط دائمی |
| عدم نیاز به جوشکاری | نیاز به عملیات جوشکاری |
| باز و بسته کردن آسان | جداسازی دشوارتر |
| مناسب سرویس‌های دوره‌ای | مناسب خطوط دائمی فشار بالا |
اگر نیاز به تعمیرات، تعویض یا سرویس دوره‌ای تجهیزات دارید، اتصال رزوهای NPT انتخابی کاربردی و مقرون‌به‌صرفه است.
مقایسه استیل 304 و استیل 316
| ویژگی | F304 | F316 |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب، بخار و روغن | ★★★★★ | ★★★★★ |
| محیط‌های کلریدی و آب دریا | محدود | بسیار مناسب |
| قیمت | اقتصادی‌تر | بالاتر |
استیل 304 برای اغلب سیالات صنعتی با خورندگی معمولی عملکرد بسیار خوبی دارد و به دلیل قیمت مناسب‌تر، یکی از پرکاربردترین آلیاژها در صنایع مختلف محسوب می‌شود.
مزایای فنی محصول
- بدنه فورج ASTM A182 F304 با استحکام مکانیکی بالا
- توری استنلس استیل مقاوم و قابل شستشو
- اتصال رزوهای NPT با نصب و سرویس آسان
- تحمل فشار بالا مطابق استاندارد Class 800
- افت فشار کم به دلیل طراحی Y
- محافظت مؤثر از تجهیزات حساس
- کاهش هزینه‌های تعمیر و نگهداری
- طول عمر بالا در شرایط صنعتی
- انتخابی اقتصادی برای سیالات با خورندگی معمولی
راهنمای انتخاب
اگر پروژه شما نیاز به نصب سریع، امکان باز و بسته کردن آسان و سرویس دوره‌ای دارد و سیال دارای خورندگی معمولی است، شیر صافی استنلس استیل 304 رزوهای NPT کلاس 800 گزینه‌ای مناسب و اقتصادی خواهد بود. در صورت استفاده در محیط‌های بسیار خورنده، آب شور یا سیالات کلریدی، مدل استیل 316 انتخاب بهتری خواهد بود.
جمع‌بندی
شیر صافی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304 با بدنه فورج، توری استیل مقاوم، اتصال رزوهای استاندارد و طراحی Y، راهکاری مطمئن برای حذف ذرات جامد و محافظت از تجهیزات حساس در خطوط صنعتی است. این محصول با نصب آسان، هزینه نگهداری پایین و عملکرد قابل اعتماد، انتخابی مناسب برای صنایع نفت، گاز، تأسیسات، غذایی، دارویی و بسیاری از کاربردهای صنعتی محسوب می‌شود.
نقد و بررسی
نقد و بررسی شیر صافی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
شیر صافی یا Y Strainer یکی از تجهیزاتی است که نقش مهمی در افزایش عمر تجهیزات صنعتی ایفا می‌کند. بسیاری از خرابی‌های پمپ، شیرهای کنترلی، فلومترها و تجهیزات ابزار دقیق ناشی از ورود ذرات جامد به داخل سیستم است. استفاده از یک صافی مناسب در ابتدای خط، هزینه تعمیرات را کاهش داده و از توقف‌های ناخواسته تولید جلوگیری می‌کند.
مدل حاضر با بدنه فورج ASTM A182 F304 و اتصال رزوهای NPT، برای خطوط فشار بالا با سیالات دارای خورندگی معمولی طراحی شده است. مهم‌ترین مزیت این مدل، نصب آسان و امکان باز کردن سریع برای سرویس یا تعویض است.
بررسی اتصال رزوهای NPT
برخلاف مدل‌های جوشی، اتصال رزوهای نیازی به عملیات جوشکاری ندارد و نصب آن با ابزار معمولی انجام می‌شود. این ویژگی باعث شده در پروژه‌هایی که امکان تعمیرات دوره‌ای یا تعویض تجهیزات وجود دارد، شیرهای رزوهای محبوبیت بیشتری داشته باشند.
| رزوهای NPT | Socket Weld |
|---|---|
| نصب سریع و آسان | نیاز به جوشکاری |
| سرویس و تعویض راحت | جداسازی دشوارتر |
| مناسب خطوط قابل تعمیر | مناسب خطوط دائمی |
| هزینه نصب کمتر | استحکام بیشتر در برابر لرزش |
اگر احتمال باز کردن صافی برای شستشوی توری یا تعمیرات وجود دارد، اتصال رزوهای انتخابی کاربردی‌تر و اقتصادی‌تر خواهد بود.
ارزیابی متریال F304
استنلس استیل F304 یکی از پرکاربردترین آلیاژهای صنعتی است و مقاومت بسیار خوبی در برابر زنگ‌زدگی، رطوبت، آب، بخار، روغن و بسیاری از سیالات صنعتی دارد. در اغلب کاربردهای عمومی، این آلیاژ عملکرد مناسبی ارائه می‌دهد و نسبت به استیل 316 هزینه خرید پایین‌تری دارد.
با این حال، در محیط‌هایی که سیال حاوی کلرید، آب دریا یا مواد شیمیایی بسیار خورنده است، مدل F316 دوام بیشتری خواهد داشت.
مزایا و محدودیت‌ها
مزایا
- بدنه فورج ASTM A182 F304 با استحکام بالا.
- اتصال رزوهای با نصب و جداسازی آسان.
- توری استیل قابل شستشو و تعویض.
- تحمل فشار مطابق استاندارد Class 800.
- قیمت اقتصادی نسبت به مدل F316.
- محافظت مؤثر از تجهیزات حساس.
- کاهش هزینه‌های نگهداری و تعمیرات.
محدودیت‌ها
- برای محیط‌های دارای کلرید یا آب دریا، استیل 316 مناسب‌تر است.
- رزوه‌ها باید با آب‌بندی استاندارد نصب شوند تا از نشتی جلوگیری شود.
- در صورت گرفتگی توری، افت فشار سیستم افزایش می‌یابد.
- بازرسی و شستشوی دوره‌ای توری ضروری است.
اشتباهات رایج هنگام انتخاب
- انتخاب مش توری بدون توجه به اندازه ذرات موجود در سیال.
- عدم استفاده از نوار یا خمیر آب‌بندی مناسب روی رزوه‌ها.
- استفاده از F304 در محیط‌های بسیار خورنده.
- انتخاب کلاس فشاری پایین‌تر از فشار واقعی خط.
- عدم سرویس دوره‌ای و تمیز کردن توری صافی.
جمع‌بندی مهندسی
شیر صافی استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304 گزینه‌ای مناسب برای سیستم‌هایی است که علاوه بر تحمل فشار بالا، به نصب سریع و امکان سرویس آسان نیاز دارند. بدنه فورج، طراحی Y، توری مقاوم و اتصال رزوهای استاندارد، این محصول را به انتخابی مطمئن برای محافظت از تجهیزات در صنایع نفت، گاز، تأسیسات، غذایی، دارویی و بسیاری از خطوط فرآیندی تبدیل کرده است. برای سیالات با خورندگی معمولی، این مدل تعادل مناسبی میان عملکرد، دوام و هزینه ایجاد می‌کند.
