دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر خودکار (Check Valve)
نوع شیر:یکطرفه سوپاپی جوشی Socket Weld (SW) (Socket Weld Lift Check Valve)
جنس بدنه:استنلس استیل فورج ASTM A182 F304
کلاس فشار:Class 800

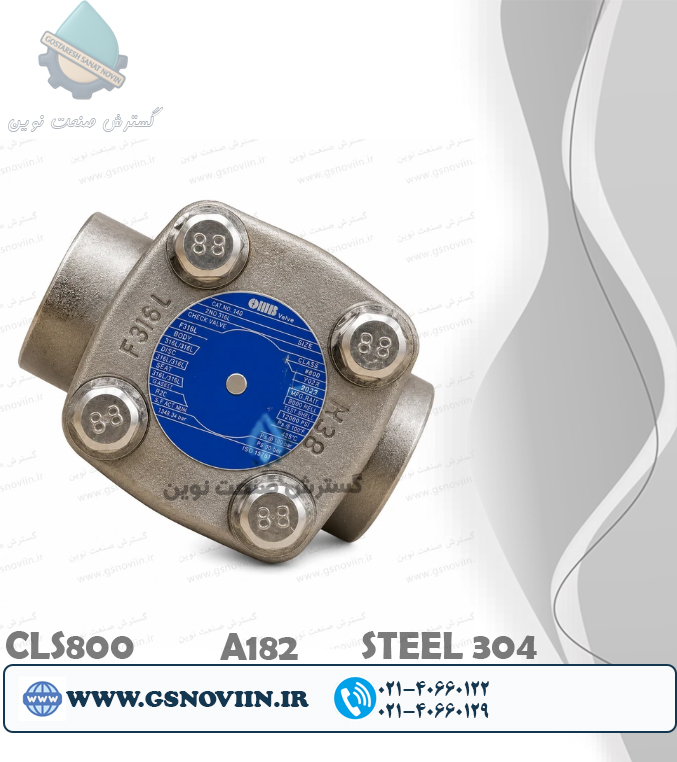

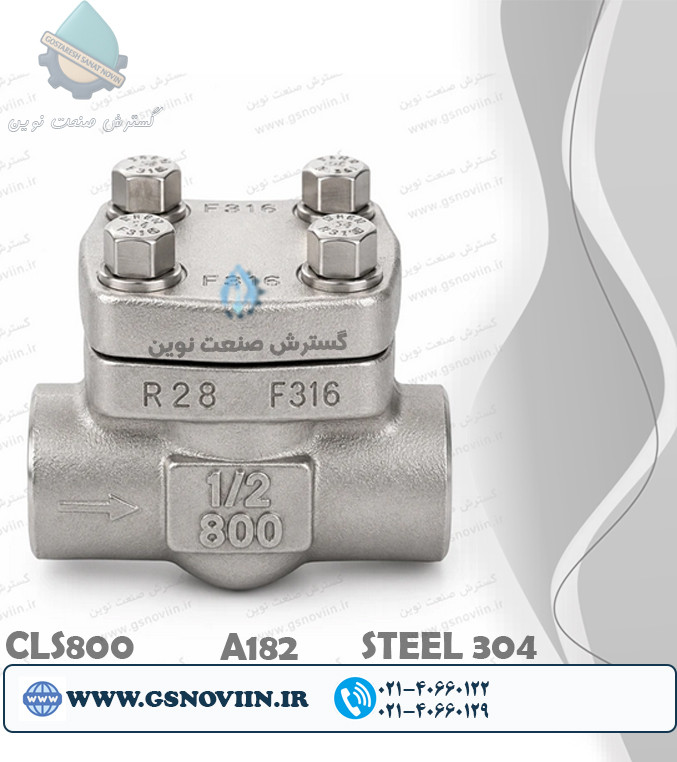

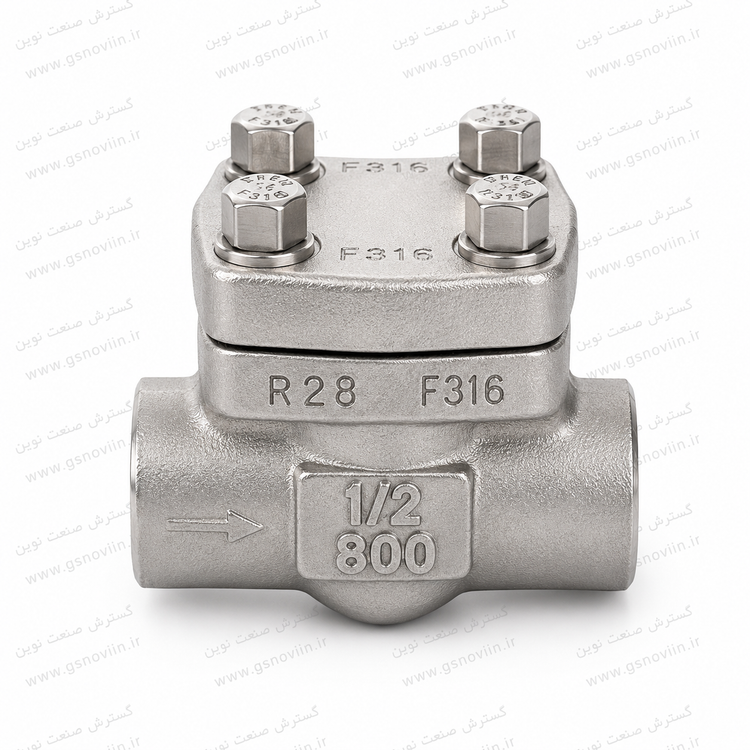

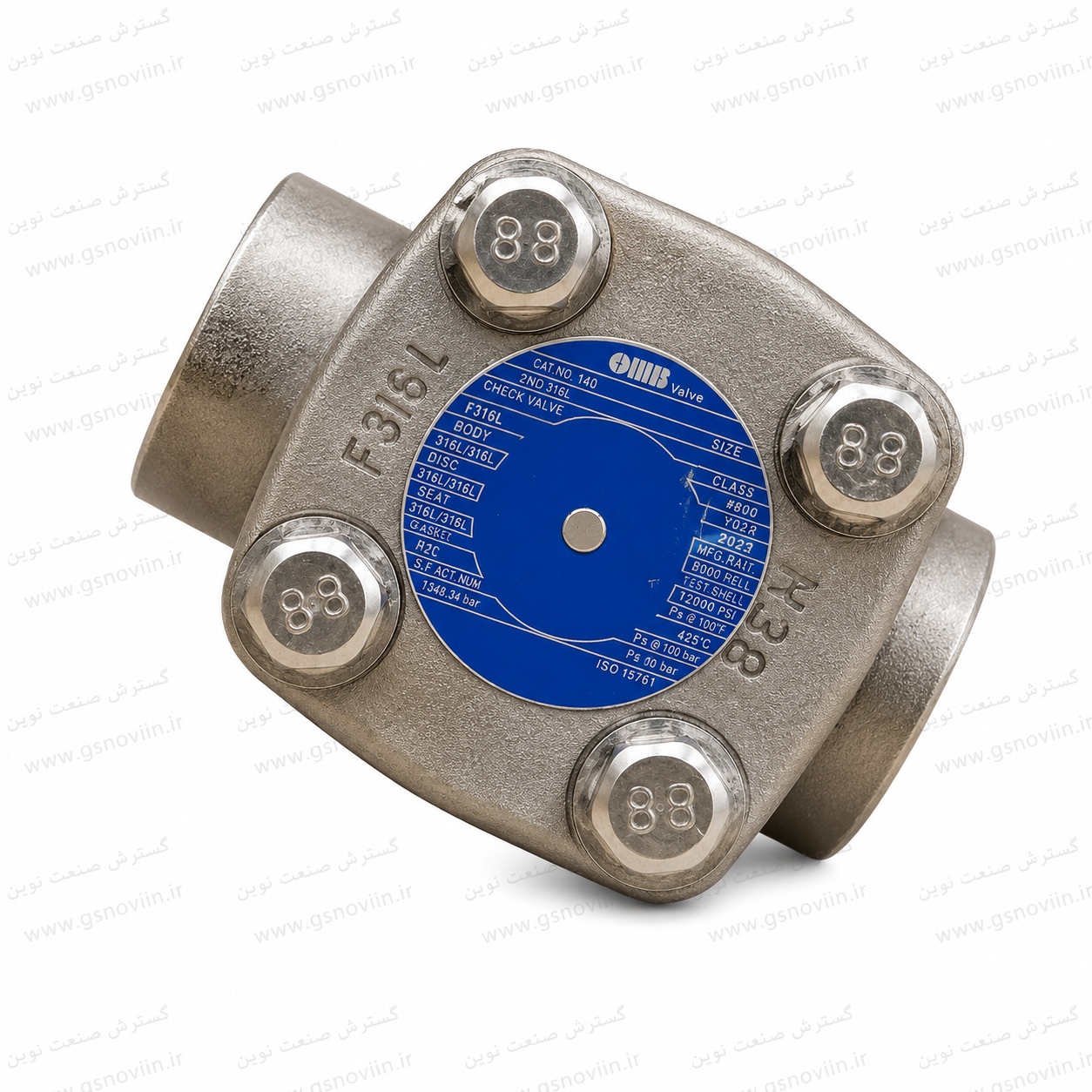

شیر خودکار استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
Stainless Steel 304 Socket Weld (SW) Check Valve Class 800 ASTM A182 F304
برند:LVF
مشخصات
نوع محصول
شیر خودکار (Check Valve)
نوع شیر
یکطرفه سوپاپی جوشی Socket Weld (SW) (Socket Weld Lift Check Valve)
جنس بدنه
استنلس استیل فورج ASTM A182 F304
کلاس فشار
Class 800
نوع اتصال
جوشی سوکتی (Socket Weld - SW)
نوع عملکرد
اتوماتیک (بدون نیاز به اپراتور)
نوع مکانیزم
سوپاپی (Lift Check)
جنس سوپاپ (Disc)
استنلس استیل ASTM A182 F304
جنس فنر (در صورت فنردار بودن)
استنلس استیل AISI 304
جنس نشیمنگاه (Seat)
استنلس استیل 304 / Hard Faced
نوع آب‌بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
بدنه فورج با استحکام بالا، جلوگیری خودکار از برگشت جریان، مقاومت مناسب در برابر خوردگی، مناسب برای خطوط فشار بالا، اتصال رزوه‌ای NPT با نصب آسان و طول عمر بالا
توضیحات
معرفی شیر خودکار استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
شیر خودکار یا Check Valve یکی از تجهیزات ضروری در سیستم‌های لوله‌کشی صنعتی است که برای جلوگیری از برگشت جریان سیال طراحی شده است. این شیر بدون نیاز به نیروی انسانی و تنها بر اساس اختلاف فشار سیال عمل کرده و از بازگشت جریان به سمت پمپ، کمپرسور، مخازن و سایر تجهیزات حساس جلوگیری می‌کند. استفاده از شیر خودکار باعث افزایش ایمنی، کاهش استهلاک تجهیزات و جلوگیری از خسارت‌های ناشی از جریان معکوس می‌شود.
این محصول از استنلس استیل فورج ASTM A182 F304 تولید شده و با اتصال Socket Weld (SW) برای خطوط فشار بالا طراحی شده است. فرآیند فورج موجب افزایش استحکام مکانیکی، مقاومت در برابر تنش و دوام بیشتر نسبت به نمونه‌های ریختگی می‌شود. همچنین اتصال جوشی SW آب‌بندی مطمئن‌تری نسبت به اتصالات رزوه‌ای ایجاد کرده و برای خطوط دائمی و حساس انتخابی ایده‌آل است.
کاربردهای شیر خودکار استیل 304 کلاس 800
- خطوط انتقال آب و بخار
- سیستم‌های نفت، گاز و فرآورده‌های نفتی
- ورودی و خروجی پمپ‌ها و کمپرسورها
- سیستم‌های هوای فشرده
- کارخانه‌های صنعتی و خطوط فرآیندی
- صنایع غذایی و دارویی
- تأسیسات نیروگاهی
- خطوط انتقال روغن و سیالات صنعتی
این شیر تنها برای جلوگیری از برگشت جریان طراحی شده و برای تنظیم دبی یا قطع و وصل دستی سیال کاربرد ندارد.
مقایسه اتصال Socket Weld و رزوه‌ای NPT
| Socket Weld (SW) | رزوه‌ای NPT |
|---|---|
| آب‌بندی بسیار مطمئن | نصب سریع و آسان |
| مقاومت بالا در برابر لرزش | باز و بسته کردن آسان |
| مناسب خطوط دائمی | مناسب سرویس‌های دوره‌ای |
| استحکام بیشتر در فشار بالا | هزینه نصب کمتر |
اگر خط لوله به‌صورت دائمی نصب شده و تحت فشار یا دمای بالا کار می‌کند، اتصال Socket Weld انتخاب مناسب‌تری نسبت به اتصال رزوه‌ای خواهد بود.
مقایسه استیل 304 و استیل 316
| ویژگی | F304 | F316 |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب، بخار و روغن | ★★★★★ | ★★★★★ |
| آب دریا و کلریدها | ★★☆☆☆ | ★★★★★ |
| صرفه اقتصادی | بالاتر | متوسط |
استیل 304 برای اکثر سیالات صنعتی با خورندگی معمولی انتخابی اقتصادی و قابل اعتماد است، اما در محیط‌های دریایی یا دارای کلرید، استیل 316 عملکرد و دوام بالاتری خواهد داشت.
مزایای فنی و مهندسی
- بدنه فورج ASTM A182 F304 با استحکام بالا
- اتصال جوشی Socket Weld با آب‌بندی مطمئن
- جلوگیری خودکار از برگشت جریان
- محافظت از پمپ‌ها و تجهیزات حساس
- تحمل فشار بالا مطابق استاندارد Class 800
- مقاومت مناسب در برابر خوردگی و زنگ‌زدگی
- کاهش احتمال نشتی نسبت به اتصال رزوه‌ای
- طول عمر بالا و هزینه نگهداری پایین
- مناسب برای خطوط فرآیندی دائم
راهنمای انتخاب
اگر به یک شیر خودکار با اتصال دائمی، استحکام مکانیکی بالا و عملکرد مطمئن در خطوط فشار بالا نیاز دارید و سیال مورد استفاده خورندگی معمولی دارد، شیر خودکار استنلس استیل 304 جوشی Socket Weld کلاس 800 انتخابی مناسب و مقرون‌به‌صرفه خواهد بود. برای سیالات بسیار خورنده، آب دریا یا محیط‌های حاوی کلرید، استفاده از مدل استیل 316 توصیه می‌شود.
جمع‌بندی
شیر خودکار استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304 با بدنه فورج، اتصال جوشی استاندارد، تحمل فشار بالا و عملکرد خودکار، یکی از بهترین گزینه‌ها برای جلوگیری از برگشت جریان در خطوط آب، بخار، نفت، گاز، هوای فشرده و سایر سیالات صنعتی است. این محصول با افزایش ایمنی سیستم، محافظت از تجهیزات و کاهش هزینه‌های تعمیر و نگهداری، انتخابی مطمئن برای بسیاری از پروژه‌های صنعتی محسوب می‌شود.
نقد و بررسی
نقد و بررسی شیر خودکار استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304
شیر خودکار استنلس استیل 304 جوشی کلاس 800 یکی از رایج‌ترین چک ولوهای مورد استفاده در خطوط فشار بالا است. وظیفه اصلی این تجهیز جلوگیری از بازگشت سیال پس از توقف جریان یا خاموش شدن پمپ است. عملکرد خودکار شیر باعث می‌شود بدون نیاز به اپراتور، مسیر برگشت جریان بسته شده و از آسیب دیدن تجهیزات، کاهش راندمان سیستم و ایجاد ضربه قوچ جلوگیری شود.
بدنه فورج ASTM A182 F304 در کنار اتصال Socket Weld، استحکام بالایی در برابر فشار، تنش‌های مکانیکی و تغییرات دمایی ایجاد می‌کند و این محصول را برای خطوط دائمی صنعتی به گزینه‌ای مطمئن تبدیل می‌کند.
عملکرد اتصال Socket Weld در عمل
یکی از مهم‌ترین مزایای این مدل، استفاده از اتصال جوشی Socket Weld است. در این نوع اتصال، لوله داخل سوکت شیر قرار گرفته و سپس جوشکاری می‌شود؛ در نتیجه احتمال نشتی بسیار کمتر از اتصال رزوه‌ای بوده و مقاومت اتصال در برابر لرزش، شوک و سیکل‌های متوالی فشار افزایش می‌یابد.
اگر خط لوله پس از نصب به‌ندرت باز می‌شود و پایداری اتصال اهمیت بیشتری از قابلیت جداسازی دارد، اتصال SW انتخاب مناسب‌تری نسبت به NPT است.
مقایسه F304 و F316
| ویژگی | F304 | F316 |
|---|---|---|
| آب، بخار و روغن | ★★★★★ | ★★★★★ |
| محیط صنعتی معمولی | ★★★★★ | ★★★★★ |
| آب شور و کلرید | ★★☆☆☆ | ★★★★★ |
| قیمت | اقتصادی‌تر | گران‌تر |
| بهترین کاربرد | سیالات با خورندگی معمولی | سیالات خورنده و دریایی |
در بسیاری از پروژه‌های صنعتی که سیال خورندگی بالایی ندارد، استفاده از مدل F304 از نظر اقتصادی منطقی‌تر است و عملکردی کاملاً قابل اعتماد ارائه می‌دهد.
مزایا و معایب
مزایا
- بدنه فورج ASTM A182 F304 با استحکام بالا.
- اتصال جوشی با آب‌بندی مطمئن.
- عملکرد خودکار بدون نیاز به اپراتور.
- تحمل فشار بالا مطابق Class 800.
- مقاومت مناسب در برابر خوردگی.
- کاهش احتمال نشتی نسبت به اتصالات رزوه‌ای.
- محافظت از پمپ، کمپرسور و تجهیزات فرآیندی.
- قیمت مناسب‌تر نسبت به مدل F316.
محدودیت‌ها
- برای کنترل یا تنظیم دبی مناسب نیست.
- برای جداسازی شیر، عملیات برش و جوشکاری مجدد لازم است.
- در محیط‌های دارای کلرید یا آب دریا، مدل F316 دوام بیشتری دارد.
- نصب باید مطابق جهت فلش حک شده روی بدنه انجام شود.
اشتباهات رایج هنگام خرید
- انتخاب مدل F304 برای محیط‌های بسیار خورنده.
- انتخاب کلاس فشاری پایین‌تر از فشار واقعی سیستم.
- بی‌توجهی به نوع اتصال مورد نیاز پروژه.
- جوشکاری غیراستاندارد و عدم رعایت ASME B16.11.
- استفاده از شیر خودکار به‌عنوان شیر قطع و وصل.
جمع‌بندی مهندسی
شیر خودکار استنلس استیل 304 جوشی Socket Weld (SW) کلاس 800 ASTM A182 F304 انتخابی مناسب برای خطوط فشار بالا با سیالات دارای خورندگی معمولی است. بدنه فورج، اتصال جوشی، عملکرد خودکار و قیمت اقتصادی، این محصول را به گزینه‌ای قابل اعتماد برای صنایع نفت، گاز، بخار، تأسیسات صنعتی، صنایع غذایی و کارخانه‌های تولیدی تبدیل کرده است. اگر پروژه شما نیازمند اتصال دائمی، استحکام بالا و هزینه خرید مناسب باشد، این مدل یکی از بهترین انتخاب‌های موجود خواهد بود.
