نوع محصول:شیرفلکه کشویی دسته بلند (Extension Spindle Gate Valve)
نوع شیر:شیرفلکه کشویی فلنجی زبانه لاستیکی دسته بلند
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)
فشار کاری:PN16

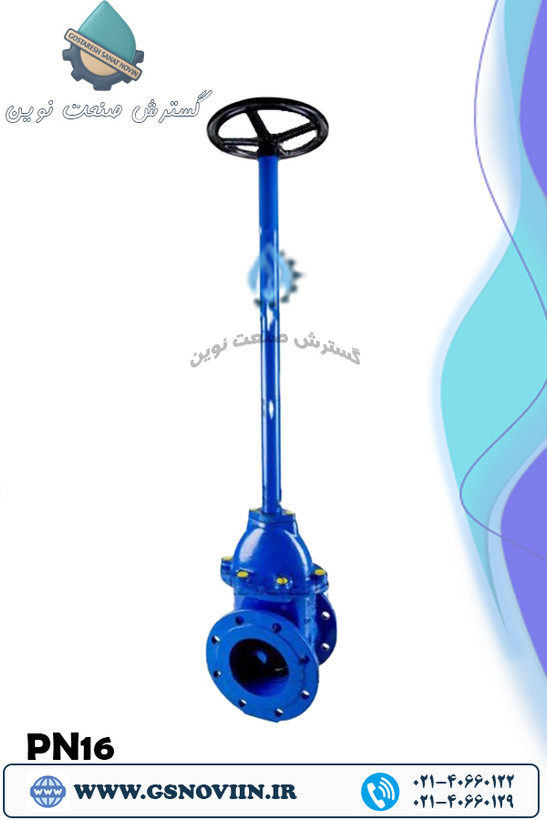

شیر کشویی دسته بلند چدنی زبانه لاستیکی PN16 فیتاب
Fitab PN16 Resilient Seated Long Stem Gate Valve – Ductile Iron
برند:فیتاب FITAB
سایز
مشخصات
نوع محصول
شیرفلکه کشویی دسته بلند (Extension Spindle Gate Valve)
نوع شیر
شیرفلکه کشویی فلنجی زبانه لاستیکی دسته بلند
جنس بدنه
چدن داکتیل GGG40 (EN-GJS-400)
فشار کاری
PN16
نوع اتصال
فلنجی (Flanged)
نوع عملکرد
دستی با دسته بلند (Extension Spindle)
نوع مکانیزم
کشویی (Gate Valve)
نوع زبانه
زبانه لاستیکی (Resilient Wedge)
برند
فیتاب
جنس زبانه
چدن داکتیل با روکش کامل EPDM
جنس شافت (Stem)
استنلس استیل AISI 420
جنس نشیمنگاه (Seat)
EPDM
نوع آب بندی
نرم (Soft Seated – Zero Leakage)
جهت جریان
دوطرفه (Bi-directional)
پوشش بدنه
رنگ اپوکسی پودری الکترواستاتیک با ضخامت مناسب و مقاوم در برابر خوردگی
دمای کاری
حدود 0 تا +80 درجه سانتی‌گراد
سیالات قابل استفاده
آب شرب، آب خام، شبکه‌های آبرسانی، خطوط انتقال آب، سیستم‌های آتش‌نشانی و تأسیسات شهری
ویژگی خاص
قابلیت نصب در خطوط مدفون، عملکرد آسان از طریق دسته بلند، آب‌بندی کامل با زبانه EPDM، مقاومت بالا در برابر خوردگی، افت فشار بسیار کم در حالت باز و مناسب برای شبکه‌های توزیع آب
توضیحات
شیر کشویی دسته بلند چدنی زبانه لاستیکی PN16 فیتاب
شیر کشویی دسته بلند چدنی زبانه لاستیکی PN16 فیتاب یکی از پرکاربردترین شیرآلات صنعتی و آبرسانی برای قطع و وصل کامل جریان آب است. این محصول با طراحی دسته بلند، امکان نصب در محفظه‌های زیرزمینی، منهول‌ها و خطوط دفنی را فراهم می‌کند و بدون نیاز به دسترسی مستقیم به بدنه شیر، تنها از طریق رابط یا آچار T قابل بهره‌برداری است.
زبانه لاستیکی (Resilient Seated) باعث آب‌بندی کامل شیر شده و از نشتی جریان جلوگیری می‌کند. به همین دلیل این مدل در شبکه‌های توزیع آب شهری، خطوط انتقال آب، سیستم‌های آتش‌نشانی، ایستگاه‌های پمپاژ، تأسیسات صنعتی و پروژه‌های عمرانی کاربرد فراوانی دارد.
مزایای محصول
✅ آب‌بندی کامل بدون نشتی
✅ مناسب نصب زیرزمینی
✅ دسته بلند مخصوص محفظه شیر
✅ پوشش اپوکسی مقاوم در برابر خوردگی
✅ افت فشار بسیار کم
✅ طول عمر بالا
✅ عملکرد نرم هنگام باز و بسته شدن
✅ مناسب فشار کاری PN16
✅ مناسب نصب زیرزمینی
✅ دسته بلند مخصوص محفظه شیر
✅ پوشش اپوکسی مقاوم در برابر خوردگی
✅ افت فشار بسیار کم
✅ طول عمر بالا
✅ عملکرد نرم هنگام باز و بسته شدن
✅ مناسب فشار کاری PN16
جدول مشخصات فنی
| مشخصات | مقدار |
|---|---|
| برند | فیتاب |
| نوع شیر | شیر کشویی زبانه لاستیکی دسته بلند |
| فشار کاری | PN16 |
| نوع اتصال | فلنجی |
| جنس بدنه | چدن داکتیل |
| جنس زبانه | لاستیک EPDM |
| نوع عملکرد | قطع و وصل کامل جریان |
| سیال مناسب | آب، آب خام و سیالات غیرخورنده |
| کاربرد | شبکه آبرسانی، آتش‌نشانی و تأسیسات |
کاربردها
✔ شبکه انتقال آب شهری
✔ خطوط دفنی
✔ ایستگاه‌های پمپاژ
✔ موتورخانه‌ها
✔ پروژه‌های عمرانی
✔ سیستم‌های آتش‌نشانی
✔ صنایع مختلف
✔ خطوط دفنی
✔ ایستگاه‌های پمپاژ
✔ موتورخانه‌ها
✔ پروژه‌های عمرانی
✔ سیستم‌های آتش‌نشانی
✔ صنایع مختلف
نکات نصب
⚠ شیر فقط برای قطع و وصل کامل جریان استفاده شود.
⚠ برای تنظیم دبی از این شیر استفاده نکنید.
⚠ فلنج‌ها باید هم‌راستا نصب شوند.
⚠ قبل از نصب، داخل لوله از ذرات و رسوبات پاک شود.
⚠ پس از نصب عملکرد شیر بررسی شود.
⚠ برای تنظیم دبی از این شیر استفاده نکنید.
⚠ فلنج‌ها باید هم‌راستا نصب شوند.
⚠ قبل از نصب، داخل لوله از ذرات و رسوبات پاک شود.
⚠ پس از نصب عملکرد شیر بررسی شود.
چرا شیر کشویی دسته بلند فیتاب؟
طراحی دسته بلند این محصول باعث شده برای نصب در خطوط زیرزمینی و محل‌هایی که دسترسی مستقیم وجود ندارد بسیار مناسب باشد. آب‌بندی زبانه لاستیکی، مقاومت در برابر خوردگی و عملکرد مطمئن در فشار PN16 از مهم‌ترین ویژگی‌های این شیر کشویی محسوب می‌شود.
سوالات متداول
دسته بلند چه کاربردی دارد؟
برای بهره‌برداری از شیر در منهول‌ها و خطوط دفنی بدون نیاز به دسترسی مستقیم به فلکه.
آیا برای تنظیم جریان مناسب است؟خیر، شیر کشویی فقط برای باز یا بسته بودن کامل جریان طراحی شده است.
آیا برای آب آشامیدنی مناسب است؟در صورت استفاده از متریال و پوشش مطابق استانداردهای مربوطه و تأیید سازنده، می‌تواند در شبکه‌های آب استفاده شود.
نقد و بررسی
نقد و بررسی شیر کشویی دسته بلند چدنی زبانه لاستیکی PN16 فیتاب
🔍 نقد و بررسی تخصصی شیر کشویی دسته بلند چدنی زبانه لاستیکی PN16 فیتاب
شیر کشویی دسته بلند چدنی زبانه لاستیکی PN16 فیتاب یکی از پرکاربردترین شیرآلات شبکه‌های آبرسانی، تأسیسات ساختمانی و پروژه‌های عمرانی است که برای قطع و وصل کامل جریان طراحی شده است. استفاده از دسته بلند (Extended Stem) این امکان را فراهم می‌کند که شیر در داخل محفظه‌های زیرزمینی، منهول‌ها یا خطوط دفنی نصب شود و اپراتور بدون نیاز به دسترسی مستقیم به بدنه، تنها از طریق رابط یا آچار مخصوص شیر را باز و بسته کند.
این محصول با بهره‌گیری از زبانه لاستیکی، آب‌بندی مطمئن و بدون نشتی ایجاد می‌کند و در مقایسه با شیرهای کشویی زبانه فلزی، عملکرد نرم‌تر و طول عمر بیشتری در شبکه‌های انتقال آب دارد. به همین دلیل در بسیاری از پروژه‌های جدید آبرسانی، این مدل جایگزین مناسبی برای شیرهای سنتی محسوب می‌شود.
⭐ کیفیت ساخت و طراحی
بدنه شیر از چدن با استحکام مناسب ساخته شده و معمولاً با پوشش اپوکسی رنگ‌آمیزی می‌شود تا در برابر خوردگی، رطوبت و شرایط محیطی مقاومت بیشتری داشته باشد. زبانه لاستیکی هنگام بسته شدن به‌طور کامل روی نشیمنگاه قرار می‌گیرد و باعث جلوگیری از نشتی آب می‌شود.
دسته بلند نیز برای پروژه‌هایی که شیر در عمق زمین نصب می‌شود یک مزیت مهم است، زیرا بدون حفاری مجدد می‌توان شیر را از سطح زمین کنترل و بهره‌برداری کرد.
✅ نقاط قوت
- آب‌بندی کامل به‌واسطه زبانه لاستیکی
- مناسب نصب در خطوط دفنی و منهول‌ها
- افت فشار بسیار کم در حالت باز
- مقاومت مناسب در برابر خوردگی به دلیل پوشش اپوکسی
- عملکرد روان و گشتاور مناسب هنگام باز و بسته شدن
- هزینه نگهداری پایین
- طول عمر مناسب در شبکه‌های آبرسانی
- قابل استفاده در پروژه‌های شهری، صنعتی و ساختمانی
🏭 کاربرد در پروژه‌های مختلف
شیر کشویی دسته بلند PN16 فیتاب بیشتر در خطوط انتقال آب، شبکه‌های توزیع آب شهری، موتورخانه‌ها، ایستگاه‌های پمپاژ، مخازن ذخیره آب، سیستم‌های آتش‌نشانی، پروژه‌های عمرانی، تأسیسات صنعتی و شبکه‌های آبیاری مورد استفاده قرار می‌گیرد. طراحی این شیر باعث می‌شود در محل‌هایی که دسترسی مستقیم به شیر امکان‌پذیر نیست، بهره‌برداری به‌سادگی انجام شود.
⚠ محدودیت‌ها
این شیر برای تنظیم یا کنترل دبی جریان طراحی نشده است. قرار دادن شیر در وضعیت نیمه‌باز برای مدت طولانی می‌تواند باعث آسیب به زبانه لاستیکی و کاهش عمر مفید آن شود. برای کنترل تدریجی جریان، استفاده از شیر پروانه‌ای یا شیرهای کنترلی گزینه مناسب‌تری است.
همچنین پیش از انتخاب محصول باید فشار کاری، دمای سیال، نوع سیال و شرایط بهره‌برداری با مشخصات فنی اعلام‌شده توسط سازنده مطابقت داشته باشد.
⚖ مقایسه با شیر کشویی زبانه فلزی
در مقایسه با شیرهای کشویی زبانه فلزی، مدل زبانه لاستیکی معمولاً آب‌بندی بهتری ارائه می‌دهد و احتمال نشتی در زمان بسته بودن شیر کمتر است. همچنین گشتاور موردنیاز برای باز و بسته کردن آن کمتر بوده و عملکرد نرم‌تری دارد. از سوی دیگر، در شرایط دمای بسیار بالا یا برخی کاربردهای خاص صنعتی، ممکن است شیرهای زبانه فلزی گزینه مناسب‌تری باشند و انتخاب نهایی باید بر اساس شرایط کاری انجام شود.
💡 جمع‌بندی
اگر به دنبال یک شیر کشویی فلنجی برای خطوط انتقال آب با فشار کاری PN16 هستید که آب‌بندی مطمئن، بهره‌برداری آسان در خطوط دفنی و مقاومت مناسب در برابر خوردگی داشته باشد، شیر کشویی دسته بلند چدنی زبانه لاستیکی فیتاب می‌تواند انتخاب مناسبی باشد. این محصول به دلیل طراحی استاندارد، عملکرد قابل اعتماد و نگهداری آسان، در بسیاری از پروژه‌های آبرسانی و تأسیسات مورد استفاده قرار می‌گیرد. انتخاب نهایی باید با توجه به مشخصات فنی سازنده، شرایط پروژه و نوع سیال انجام شود.
