نقد و بررسی فنی

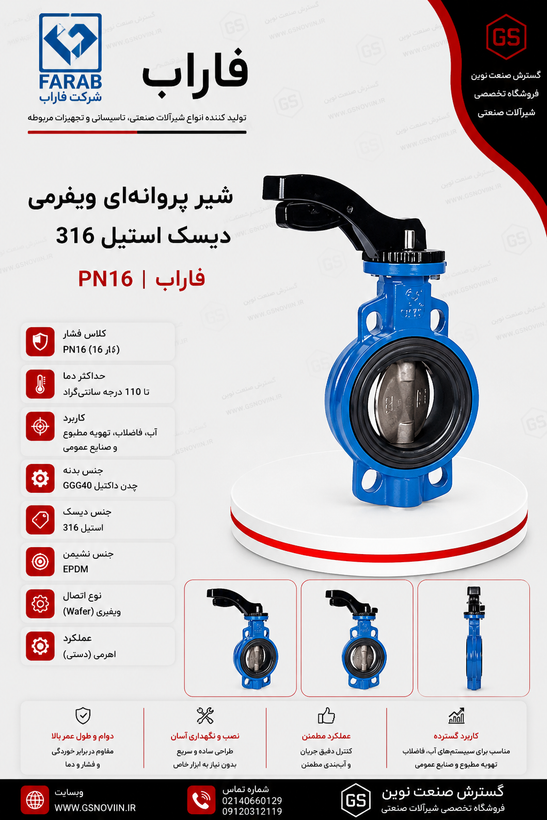

این شیر از خانواده شیرهای پروانه‌ای ویفری فاراب است که با عملگر اهرمی دستی و دیسک استنلس استیل AISI316 عرضه می‌شود. طراحی ویفری آن امکان نصب مستقیم بین دو فلنج خط لوله را فراهم می‌کند و بدنه از جنس چدن داکتیل GGG40 ساخته شده است.

در مقایسه با عملگر گیربکسی هم‌خانواده، عملگر اهرمی ساختار ساده‌تر، وزن کمتر و سرعت باز/بسته شدن بالاتری دارد؛ به همین دلیل معمولاً برای سایزهای کوچک و متوسط انتخاب می‌شود، جایی که گشتاور لازم برای چرخش دستی دیسک زیاد نیست.

ساختار و متریال (بر اساس کاتالوگ رسمی خانواده محصول)

• بدنه: چدن داکتیل GGG40.
• دیسک: استنلس استیل AISI316 (کاتالوگ فاراب برای این خانواده محصول گزینه‌های AISI304 و برنز نیکل-آلومینیوم را نیز به‌عنوان دیسک جایگزین ارائه می‌دهد).
• شفت بالا و پایین: استنلس استیل AISI420.
• نشیمنگاه (سیت): بر اساس کاتالوگ از سه گزینه EPDM، NBR یا سیلیکون رابر قابل ارائه است؛ نوع دقیق نصب‌شده در سفارش باید هنگام خرید استعلام شود.
• عملگر: اهرم دستی (به‌جای گیربکس در مدل هم‌خانواده).

استانداردهای محصول

کاربرد

طبق کاتالوگ رسمی، کاربرد اعلام‌شده برای این خانواده محصول خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) است.

مزایای مستند این محصول

• دیسک استنلس استیل ۳۱۶ که در برابر رطوبت و بسیاری از سیالات خورنده مقاومت بالاتری نسبت به استیل ۳۰۴ دارد.
• عملگر اهرمی که باز و بسته شدن سریع و مستقیم را برای اپراتور فراهم می‌کند، مناسب سایزهای کوچک و متوسط.
• طراحی ویفری با نصب مستقیم بین فلنج‌ها، بدون نیاز به اتصالات جانبی اضافه.
• پوشش استانداردهای بین‌المللی EN593 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
• وزن کمتر نسبت به مدل گیربکسی هم‌خانواده، به دلیل نداشتن جعبه گیربکس.

محدودیت‌های کاربردی

نکات نصب

مشخصات کلی

سوالات متداول

• تفاوت این مدل با نسخه گیربکسی چیست؟ این مدل با اهرم دستی باز/بسته می‌شود و برای سایزهای کوچک و متوسط مناسب است؛ نسخه گیربکسی برای سایزهای بزرگ‌تر با گشتاور بالاتر استفاده می‌شود.
• چرا دیسک استیل ۳۱۶ به‌جای ۳۰۴؟ استیل ۳۱۶ به دلیل مولیبدن، مقاومت خوردگی بالاتری دارد و برای شرایط کاری سخت‌تر مناسب‌تر است.
• آیا این شیر برای صنایع نفت و پتروشیمی مناسب است؟ کاربرد رسمی اعلام‌شده در کاتالوگ فاراب برای این محصول آب، فاضلاب و HVAC است؛ برای کاربردهای صنعتی خاص، سازگاری باید جداگانه استعلام شود.

جمع‌بندی مهندسی

شیر پروانه‌ای ویفری اهرمی دیسک استنلس استیل ۳۱۶ فاراب، با بدنه چدن داکتیل GGG40، عملگر اهرمی و مطابقت با استانداردهای EN593، EN558، EN1092-2 و EN12266-1، برای قطع و کنترل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتی‌گراد ساخته شده است. انتخاب نهایی سایز و نوع نشیمنگاه، و سازگاری با سیالات خورنده خارج از فهرست کاربرد رسمی، باید پیش از خرید با کارشناس فنی بررسی شود.
