نوع محصول:شیر صافی (Strainer) تیپ Y
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد:مکانیکی (فیلتر کردن ذرات معلق از جریان سیال)
شیر صافی Y فلنجی PN10 تیپ SYF میراب | چدنی
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر صافی Y فلنجی PN10 چدنی میراب — مدل SYF
معروف به صافی Y میراب، Y-Strainer Flanged و فیلتر خط لوله چدنی در تأسیسات آب، فاضلاب و صنعتی

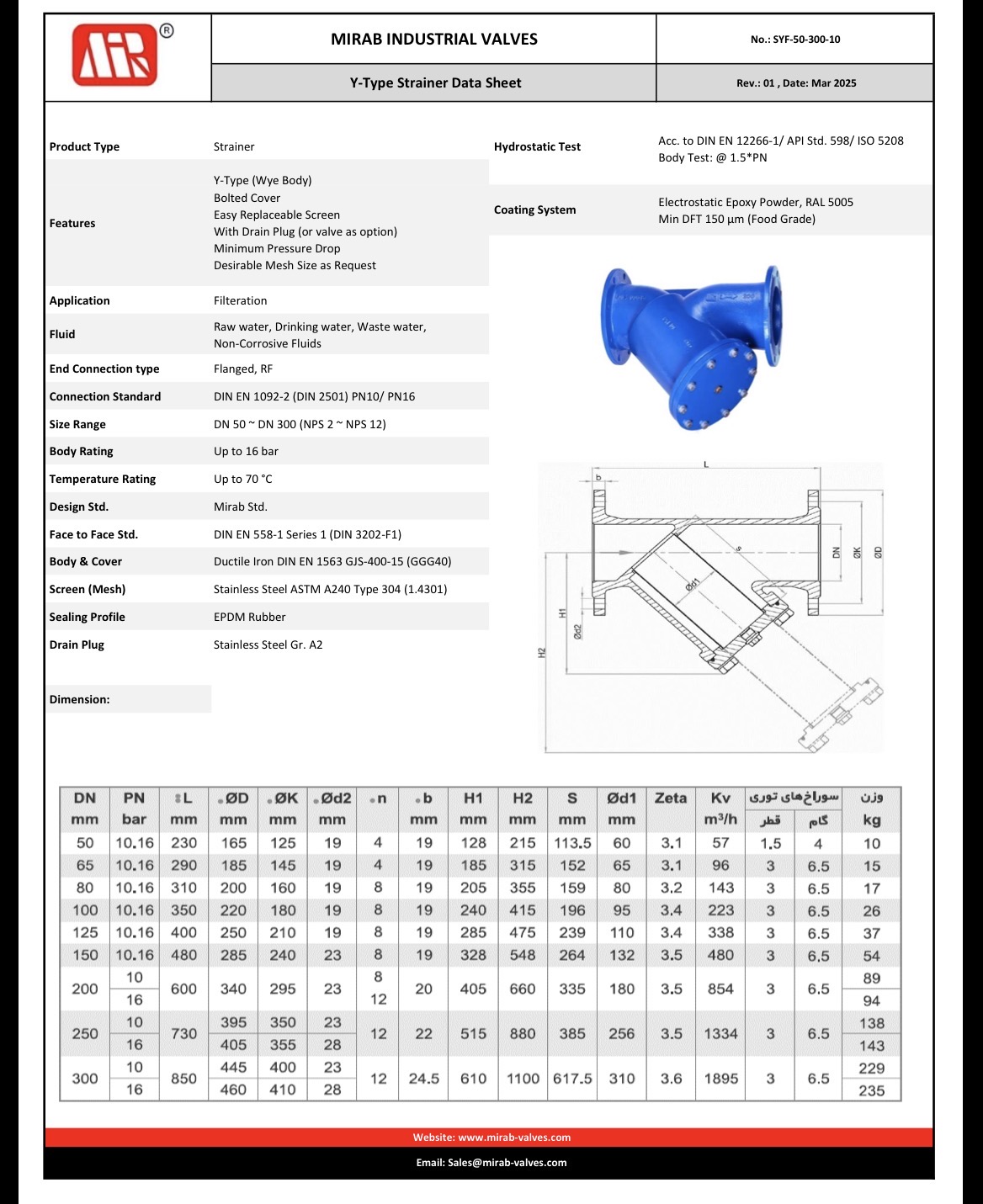

کاتالوگ رسمی میراب — صافیهای خط لوله
مشخصات و جنس قطعات داخلی
نمای داخلی و اجزای صافی Y
فشار کاریPN 10
نوع اتصالFlanged
بدنهDuctile Iron
توریSS 1.4301
✓ نقاط قوت
- ⚙بدنه از چدن داکتیل EN-GJS-400-15، مقاوم و مناسب برای نصب دائم روی خط لوله
- ⚙توری از جنس استینلس استیل 1.4301 (AISI 304)، مقاوم در برابر خوردگی و مناسب عبور آب و سیالات صنعتی
- ⚙طراحی Y-شکل، فضای نصب کمتری نسبت به صافیهای T-شکل میخواهد و برای خطوط افقی و عمودی هر دو مناسب است
- ⚙درپوش پایین صافی با پیچ باز میشود؛ تخلیه و تمیزکاری توری بدون نیاز به باز کردن کامل صافی از خط لوله انجام میشود
- ⚙لاستیک آببندی EPDM یا NBR، متناسب با نوع سیال قابل انتخاب است
! نکات قابل توجه
- ⚙جدول کامل ابعاد، سایز (DN) و وزن این مدل خاص (Y فلنجی چدنی PN10) در مستندات ارسالی موجود نبود؛ برای دریافت دقیق آن با کارشناسان میراب یا گسترش صنعت نوین تماس بگیرید
- ⚙اندازه چشمه توری باید متناسب با میزان ذرات موجود در سیال و حساسیت تجهیز پاییندست (پمپ، کنتور، شیر) انتخاب شود؛ چشمه خیلی ریز افت فشار را افزایش میدهد
- ⚙برای خطوط صنعتی سنگین یا فشار بالاتر، نسخه فولادی تیپ T همین خانواده محصولات میراب موجود است
- ⚙توری باید بهصورت دورهای بازدید و تمیز شود تا افت فشار ناشی از گرفتگی افزایش پیدا نکند
تفاوت با صافی تیپ T فولادی صافی Y از چدن داکتیل ساخته شده، فشردهتر است و برای خطوط عمومی آب و فاضلاب اقتصادیتر است. صافی تیپ T (فولادی، فلنجدار) برای فشارهای بالاتر (تا PN40) و سایزهای بزرگتر (تا DN1200) طراحی شده و درپوش بالای آن با پیچهای دور تا دور باز میشود که سرویسدهی به توریهای بزرگ را سادهتر میکند؛ برای خطوط صنعتی سنگینتر مناسبتر است.
جمعبندی
برای خطوط آب، فاضلاب و تاسیساتی که نیاز دارید قبل از پمپ، کنتور یا شیرهای حساس، ذرات معلق و ناخالصی سیال را بگیرید، صافی Y فلنجی چدنی میراب با بدنه EN-GJS-400-15 و توری استینلس استیل، گزینهای فشرده، اقتصادی و قابل اعتماد است.
SYF Y-STRAINER DUCTILE IRON BODY SS 1.4301 MESH PN 10

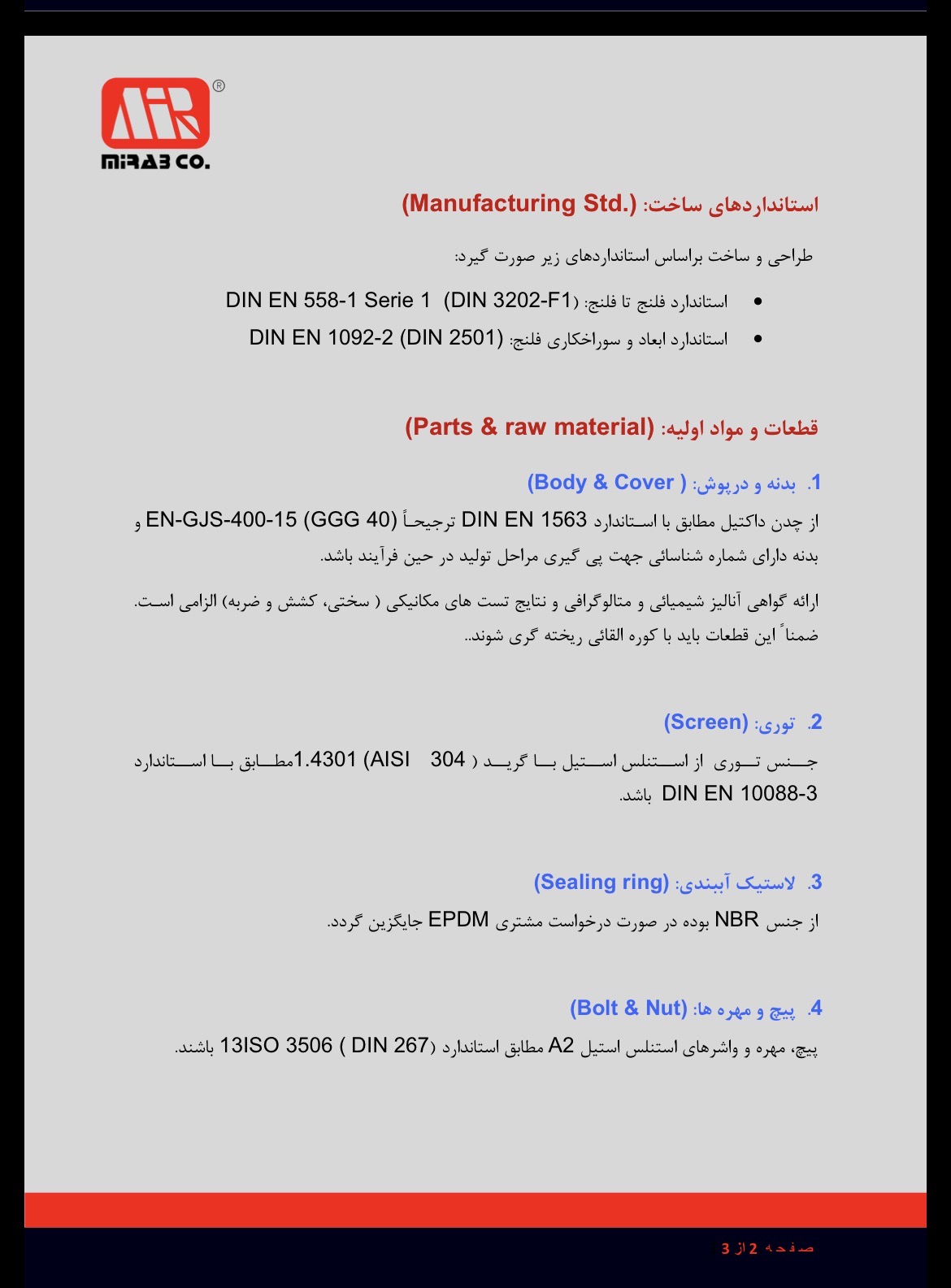

جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0496F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
توری
استینلس استیل — 1.4301 (AISI 304)
لاستیک آببندی
EPDM / NBR
درپوش
چدن داکتیل — EN-GJS-400-15
پیچ سرششگوش، واشر
Galvanized Steel / A2
پیچ تخلیه
A2
کاربرد
حذف ذرات معلق و ناخالصی از آب خام، آب شرب، فاضلاب و سیالات صنعتی پیش از ورود به پمپ، کنتور یا شیرآلات حساس
جدول کامل ابعاد و وزن این مدل (Y فلنجی PN10) در مستندات ارسالی موجود نبود؛ اعداد بالا صرفاً جنس قطعات را نشان میدهند. لینک دانلود کاتالوگ کامل در پایین همین صفحه است.
📖
