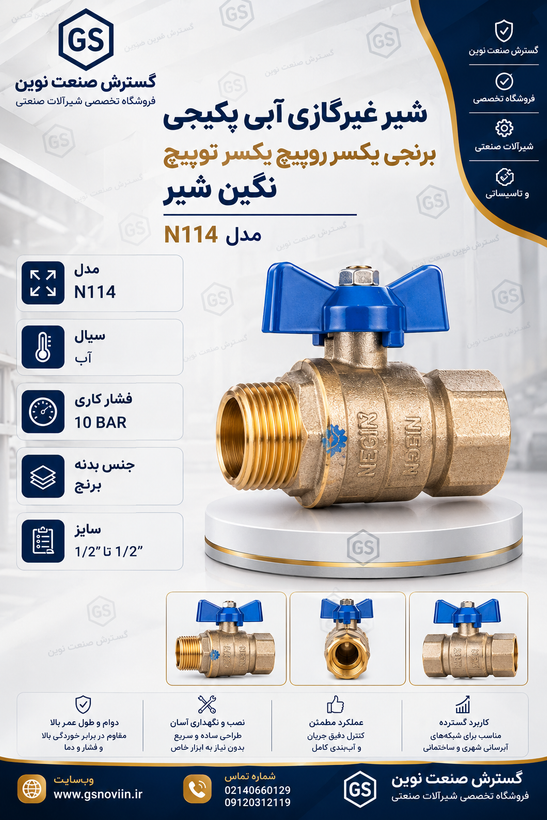

نام محصول:شیر غیرگازی آبی پکیجی
مدل:N114
برند:نگین شیر
کشور سازنده:ایران
شیر غیرگازی آبی پکیجی| برنجی یکسر روپیچ یکسر | توپیچ نگین شیر مدل N114
برند: نگین
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر توپی آب پکیجی برنجی یکسر روپیچ یکسر توپیچ نگین شیر مدل N114 — بررسی فنی
معروف به شیر پکیجی نگین، شیر آب یکسر ماده یکسر نر و Negin Water Ball Valve N114 در بازار تاسیسات گرمایشی و پکیج دیواری

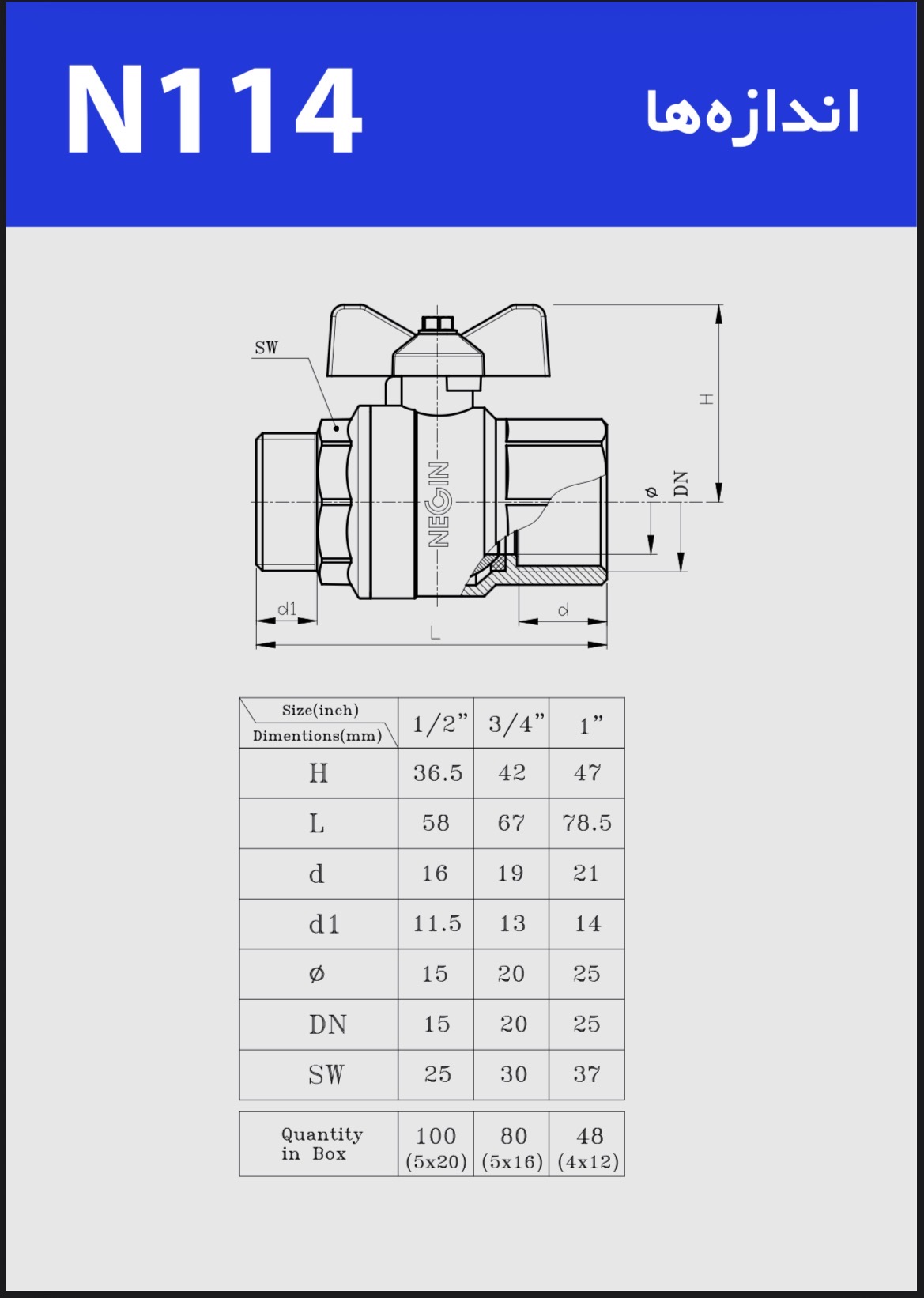

صفحه اول کاتالوگ — معرفی، فشار کاری و اندازه اسمی

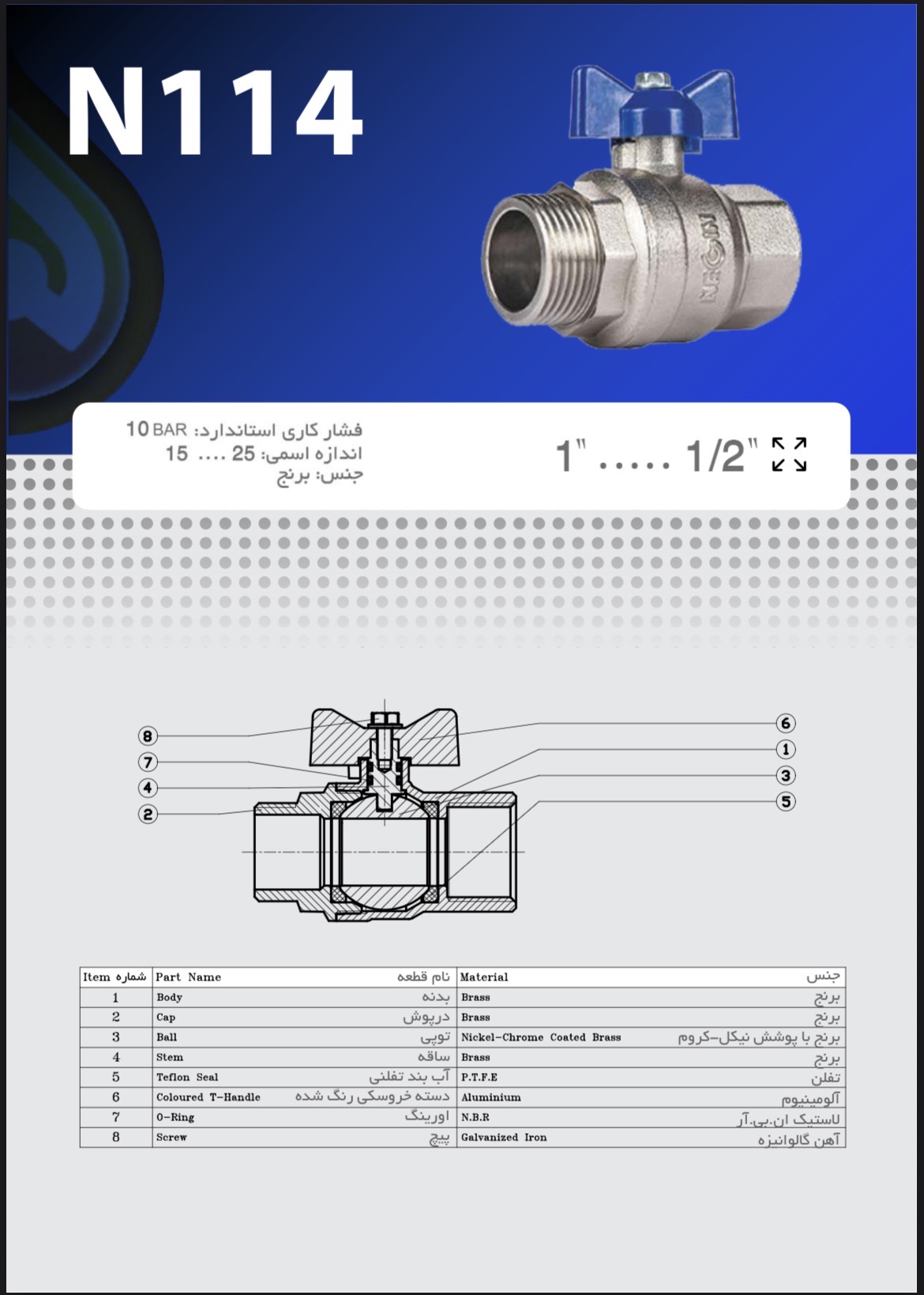

صفحه دوم کاتالوگ — نقشه انفجاری و جنس اجزا
کاربریWATER
فشار کاری استاندارد10 bar
اندازه اسمی15~25 mm
جنس بدنهBrass
✓ نقاط قوت
- اتصال ترکیبی یکسر روپیچ (ماده) و یکسر توپیچ (نر)، مناسب نصب مستقیم روی خروجی پکیج دیواری و ورودی رادیاتور بدون نیاز به رابط اضافه
- دسته خروسکی رنگ‌شده، دید سریع وضعیت باز/بسته و مناسب فضاهای محدود پشت پکیج و کنار دیوار
- توپی از جنس برنج با پوشش نیکل-کروم، مقاوم در برابر خوردگی و رسوب‌پذیری در گردش آب گرمایشی
- فشار کاری استاندارد ۱۰ بار، متناسب با فشار معمول مدار گرمایش از کف و رادیاتور در ساختمان‌های مسکونی
- تولید تحت سیستم مدیریت کیفیت ISO 9001-2000 و دارای علامت استاندارد اجباری ایران
! نکات قابل توجه
- این مدل مخصوص کاربری آب (غیرگازی) است و برای خطوط گاز مناسب نیست
- محدوده سایز از ۱/۲ تا ۱ اینچ است؛ برای سایزهای بزرگ‌تر باید سایر مدل‌های خط تولید بررسی شود
- به دلیل اتصال ترکیبی (یکسر ماده، یکسر نر)، جهت نصب روی خط لوله باید از قبل مشخص و رعایت شود
تفاوت با N113 و N118 N114 با اتصال یکسر روپیچ و یکسر توپیچ طراحی شده و مستقیماً روی خروجی پکیج یا اتصال شیلنگی قابل نصب است؛ در حالی که N113 هر دو سر روپیچ (ماده-ماده) دارد و برای اتصال بین دو قطعه لوله‌کشی مناسبتر است. N118 نیز اتصال یکسر روپیچ و یکسر توپیچ دارد اما در سایزهای بزرگ‌تر (۳/۴ و ۱ اینچ) با ساختار بدنه متفاوت عرضه می‌شود.
جمع‌بندی
برای اتصال مستقیم به خروجی پکیج دیواری، ورودی رادیاتور و مدارهای گرمایش از کف که یک سر اتصال باید ماده و سر دیگر نر باشد — شیر توپی آب پکیجی برنجی نگین شیر N114 با دسته خروسکی و فشار کاری استاندارد ۱۰ بار، گزینه‌ای عملی و متناسب با فضای نصب محدود پکیج است.
WATER SERVICE BRASS BODY F/M THREAD 1/2"-1" STD 10 BAR
مشخصات فنی
| کد محصول | کاربری | نوع اتصال | اندازه اسمی | سایز (اینچ) | فشار کاری استاندارد | جنس بدنه |
|---|---|---|---|---|---|---|
| N114 | WATER | یکسر روپیچ یکسر توپیچ | 15 ... 25 mm | 1/2" ... 1" | 10 bar | برنج |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | برنج |
| درپوش | برنج |
| توپی | برنج با پوشش نیکل-کروم |
| ساقه | برنج |
| آب‌بند تفلنی | P.T.F.E (تفلن) |
| دسته خروسکی رنگ‌شده | آلومینیوم |
| اورینگ | لاستیک N.B.R |
| پیچ | آهن گالوانیزه |
سوالات متداول
شیر پکیجی N114 برای چه کاربردی طراحی شده است؟
این مدل با اتصال یکسر روپیچ (ماده) و یکسر توپیچ (نر) طراحی شده و بیشتر برای نصب مستقیم روی خروجی پکیج دیواری، رادیاتور و مدارهای گرمایشی استفاده می‌شود.
آیا N114 برای خطوط گاز هم قابل استفاده است؟
خیر. این مدل مخصوص کاربری آب طراحی شده است. برای خطوط گاز باید از مدل‌های اختصاصی گاز مانند N101، N103 یا N104 استفاده کرد.
سایزهای موجود شیر پکیجی N114 کدامند؟
این مدل در سایزهای ۱/۲ اینچ (15mm) و ۱ اینچ (25mm) تولید می‌شود.
