نوع محصول:شیر کشویی (Gate Valve)
برند:میراب (MIRAB)
فشار اسمی :PN16 (حداکثر فشار کاری 16 بار)
نوع زبانه:زبانه فلزی (Metal Seated Wedge)

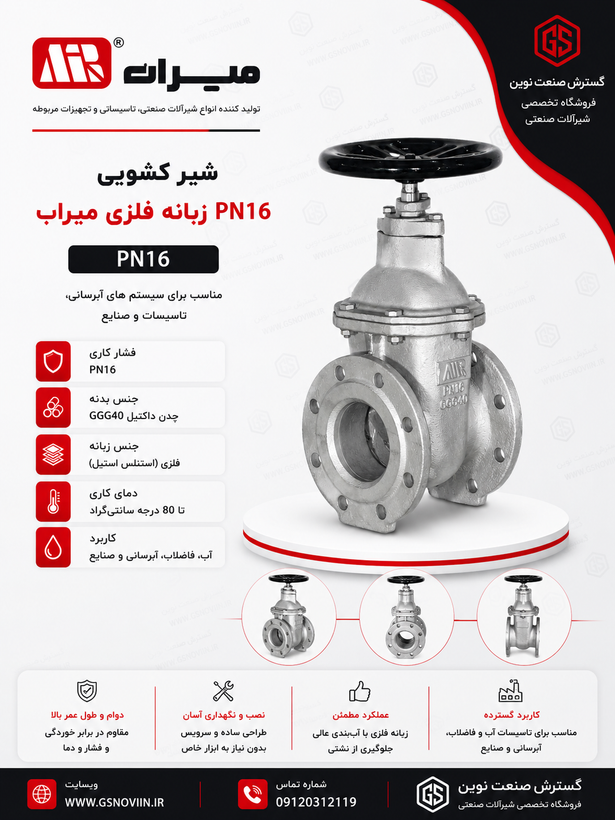

شیر کشویی PN16 زبانه فلزی میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر کشویی زبانه فلزی PN16 میراب — مدل GMF
معروف به شیر کشویی فولادی میراب، Metal Seat Gate Valve و شیر کشویی زبانه فلزی با ماردون داخلی در تأسیسات صنعتی، نفت و گاز و آب و فاضلاب پرفشار
دیتاشیت رسمی میراب — مشخصات کامل GMF
استانداردهای ساخت و جنس قطعات بدنه، زبانه و رینگ آب‌بندی
جنس ماردون، پکینگ، پوشش رنگ و تست هیدرواستاتیک
فشار کاریPN 16
رنج DN50 – 300
بدنهCast Steel WCB
نوع ماردونNon-Rising
✓ نقاط قوت
- ⚙ماردون داخلی و غیرقابل بالارونده (Non-Rising Stem)؛ ارتفاع شیر هنگام باز شدن تغییر نمی‌کند، مناسب فضاهای با محدودیت ارتفاع بالای شیر
- ⚙آب‌بندی دوطرفه (Bi-Directional) و قطع جریان کاملاً محکم؛ زبانه فلکسیبل خودتنظیم که با بدنه هم‌راستا می‌شود
- ⚙بدنه از فولاد ریختگی ASTM A216 Gr.WCB، مناسب فشار کاری بدنه تا ۴۰ بار و دمای کاری تا ۱۱۰ درجه سانتی‌گراد
- ⚙کلاهک پیچی (Bolted Bonnet)؛ در صورت نیاز به سرویس داخلی، بدون برش یا جوشکاری قابل باز شدن است
- ⚙رینگ آب‌بندی بدنه و زبانه از استینلس استیل AISI 304، جوشکاری یا پرچ‌شده و تراشکاری‌شده؛ دوام بالا در برابر سایش
- ⚙پوشش داخلی ضد خوردگی مقاوم تا ۱۵۰ درجه و پوشش خارجی مقاوم تا ۳۰۰ درجه سانتی‌گراد، دارای گواهینامه مجاز برای آب آشامیدنی
! نکات قابل توجه
- ⚙جنس زبانه بر اساس سایز فرق می‌کند: تا DN100 استینلس استیل AISI 304، از DN125 به بالا فولاد ریختگی WCB با روکش جوشی استینلس روی رینگ آب‌بندی
- ⚙در فشارهای بالاتر (DN250 و DN300)، ابعاد فلنج PN16 با PN10 کمی متفاوت است؛ حتماً کلاس فشار درست را هنگام سفارش مشخص کنید
- ⚙برای خطوطی که وزن و ابعاد کمتر اولویت دارد و فشار کاری زیر ۱۰ بار است، شیر کشویی زبانه لاستیکی (مدل GSF) سبک‌تر و اقتصادی‌تر است
- ⚙مانند اکثر شیرهای کشویی، برای کنترل تدریجی جریان (نه فقط قطع‌ووصل کامل) مناسب نیست
تفاوت با شیر کشویی زبانه لاستیکی (GSF) مدل زبانه فلزی برای فشار و دمای بالاتر طراحی شده (بدنه تا ۴۰ بار، دما تا ۱۱۰ درجه) و آب‌بندی آن بین دو سطح فلزی استینلس استیل انجام می‌شود؛ مناسب پروژه‌های صنعتی، نفت و گاز و خطوط پرفشار. مدل زبانه لاستیکی (GSF) با روکش کامل EPDM روی زبانه، آب‌بندی نرم‌تری با گشتاور کمتر ایجاد می‌کند و برای خطوط معمول آب و فاضلاب اقتصادی‌تر است. انتخاب بین این دو باید بر اساس فشار، دما و نوع سیال خط شما باشد.
جمع‌بندی
برای خطوط صنعتی و پرفشار (تا ۴۰ بار) و دماهای بالاتر از حالت معمول، که به قطع‌ووصل کاملاً محکم و مقاوم در برابر سایش نیاز دارید، شیر کشویی زبانه فلزی میراب با بدنه فولاد ریختگی WCB، رینگ آب‌بندی استینلس استیل و ماردون داخلی غیرقابل‌بالارونده، گزینه‌ای مطمئن و بادوام است.
GMF METAL SEAT CAST STEEL WCB BODY NON-RISING STEM PN 16 DN 50-300
جدول کامل ابعاد PN16 (طبق دیتاشیت رسمی میراب — GMF-100-10)
DN
L
ØD فلنج
ØK
n
øسوراخ
H1 بسته
H2 باز
50
150
165
125
4
18
238
325.5
65
172
185
145
4
18
282
378
80
180
200
160
8
18
309.5
413
100
190
220
180
8
18
338.5
451
125
200
250
210
8
18
400.5
528.5
150
210
285
240
8
22
442
587.5
200
230
340
295
8
22
536.5
711
250
250
405
355
12
26
674
876.5
300
270
460
410
12
26
756
986
برای دیدن ستون‌های بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلی‌متر (mm) است. L = فاصله فلنج تا فلنج، H1 = ارتفاع شیر در حالت بسته، H2 = ارتفاع شیر در حالت کاملا باز. تست هیدرواستاتیک مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208: تست استحکام بدنه معادل ۱.۵ برابر و تست آب‌بندی معادل ۱.۱ برابر فشار اسمی، از هر دو طرف شیر.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه و کلاهک
فولاد ریختگی — ASTM A216 Gr.WCB
زبانه (Wedge)
تا DN100: استینلس استیل A351 CF8 (AISI 304) — DN125 تا DN300: فولاد ریختگی ASTM A216 Gr.WCB
رینگ آب‌بندی بدنه
روکش جوشی استینلس استیل — AWS 5.9 ER308 / 1.4301
رینگ آب‌بندی زبانه
تا DN100: استینلس استیل A351 CF8 — DN125 تا DN300: روکش جوشی AWS 5.9 ER308 / 1.4301
ماردون
استینلس استیل — ASTM A276 Type 420 / DIN EN 10088-3 (1.4021)
مهره ماردون
برنز Cu Zn35 Ni F45 — گرید DIN EN 12163 / 2.0540، تولید آهنگری
عینکی و نگهدارنده پکینگ
فولاد ریختگی — ASTM A216 Gr.WCB
آب‌بندی شفت
پکینگ PTFE
پوشش داخلی
رنگ مایع ZINGA پایه روی، مقاوم تا ۱۵۰°C، ضخامت ۸۰ میکرون
پوشش خارجی
رنگ سیلیکون اکریلیک اپوکسی پایه آلومینیوم، مقاوم تا ۳۰۰°C، ضخامت ۱۵۰ میکرون، دارای گواهینامه آب آشامیدنی
استاندارد طراحی
DIN 3352 Part 4
استاندارد فلنج تا فلنج
DIN EN 558-1 Series 14 (DIN 3202-F4)؛ به سفارش: Series 15 (DIN 3202-F5)
استاندارد ابعاد فلنج اتصال
DIN EN 1092-1 (DIN 2501)، رده‌های PN10/PN16/PN25/PN40 و ASME/ANSI B16.5 Class 150
نوع ماردون
داخلی، غیرقابل‌بالارونده (Inside Screw / Non-Rising Stem)
کاربرد
قطع‌ووصل کامل جریان در خطوط صنعتی، آب و فاضلاب پرفشار
