نام محصول:تبدیل جوشی مانیسمان رده 40 بنکن
نام انگلیسی:BENKAN Schedule 40 Seamless Concentric Butt Weld Reducer
برند:بنکن(BENKAN)
نوع محصول:تبدیل جوشی هممرکز (Concentric Reducer)

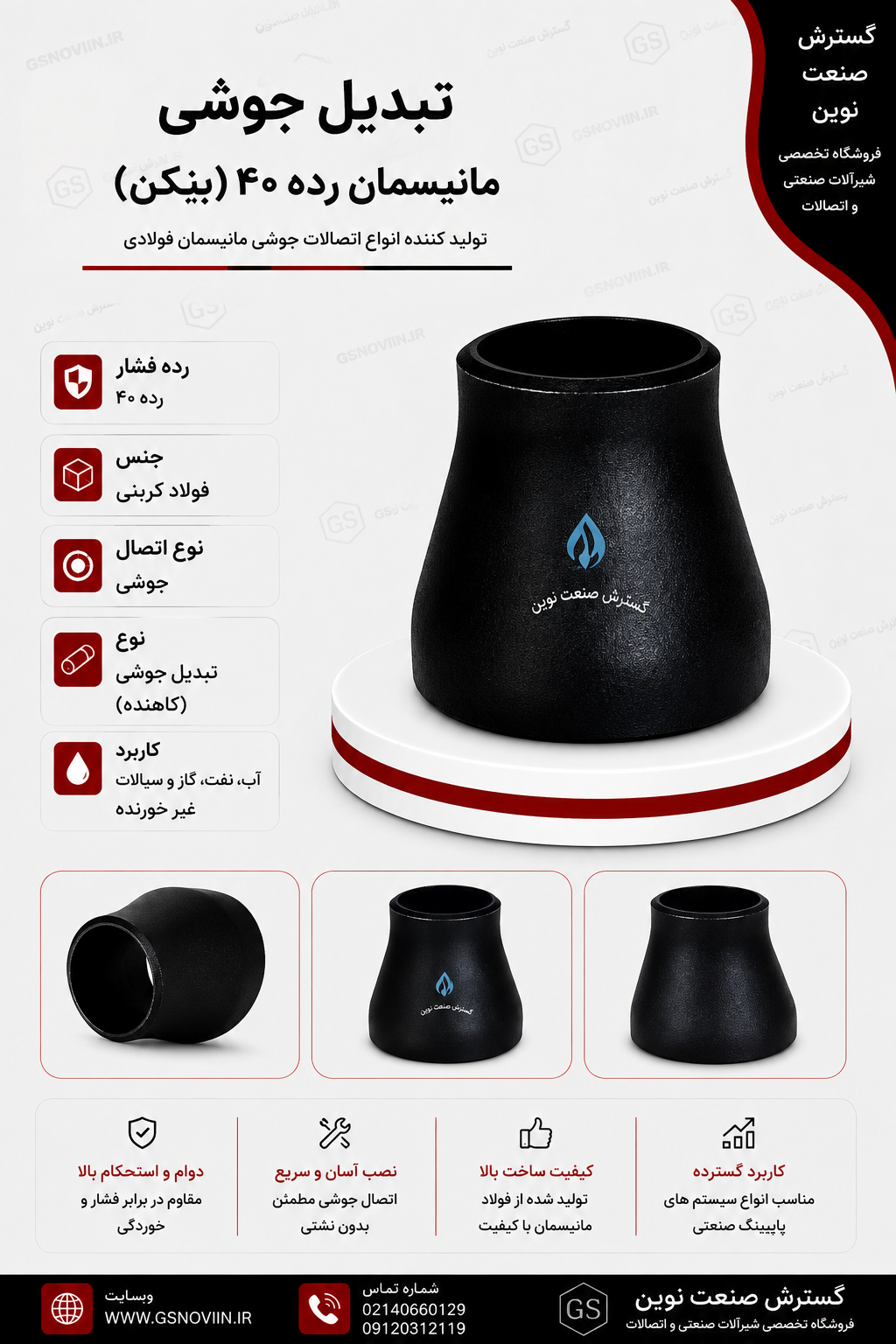

تبدیل جوشی مانیسمان رده 40 بنکن
برند: بنکن (BENKAN)
انواع سایز ها به اینچ
- نوع اتصال: تبدیل جوشی هممرکز — Concentric Reducer
- رده ضخامت: Sch 40 / STD
- ساختار: مانیسمان (Wrought)
- متریال: فولاد کربنی مطابق ASTM A234 (گرید رایج بازار: WPB)
- استاندارد ابعادی: ASME B16.9 / MSS SP-75
- برند: BENKAN (ژاپن)
⬇
دانلود کاتالوگ رسمی اتصالات جوشی بنکن جداول کامل ابعاد، وزن و استانداردهای ASME / MSS / JIS
دانلود کاتالوگتبدیل جوشی مانیسمان رده 40 بنکن چیست؟
تبدیل جوشی، قطعهای مخروطیشکل است که دو لوله با سایز اسمی متفاوت را در یک خط لوله به هم متصل میکند. نوع هممرکز (Concentric) طوری طراحی شده که محور دو لوله در یک خط راست باقی میماند، برخلاف نوع برونمرکز که یک لبه آن مسطح است. مدل رده 40 بنکن از فولاد کربنی مانیسمان ساخته شده و با جوشکاری لببهلب به هر دو سر لوله متصل میشود.
مشخصات فنی مطابق کاتالوگ رسمی
| سایز بزرگ × کوچک (اینچ) | OD بزرگ (mm) | OD کوچک (mm) | طول H (mm) |
|---|---|---|---|
| 2 × 1½ | 60.3 | 48.3 | 76.2 |
| 3 × 2 | 88.9 | 60.3 | 88.9 |
| 4 × 3 | 114.3 | 88.9 | 101.6 |
| 6 × 4 | 168.3 | 114.3 | 139.7 |
| 8 × 6 | 219.1 | 168.3 | 152.4 |
| 10 × 8 | 273.0 | 219.1 | 177.8 |
| 12 × 10 | 323.8 | 273.0 | 203.2 |
| 16 × 14 | 406.4 | 355.6 | 355.6 |
| 20 × 18 | 508.0 | 457.2 | 508.0 |
| 24 × 22 | 609.6 | 558.8 | 508.0 |
جدول کامل تمام ترکیبسایزها در فایل کاتالوگ قابل دانلود بالا موجود است.
ویژگیها
ساختار مانیسمان
تولید از بیلت فولادی فورجشده بدون درز جوشی طولی.
محور یکسان دو لوله
در نوع هممرکز، مرکز دو سر لوله در یک خط راست قرار میگیرد.
اتصال جوشی دائمی
نصب با جوشکاری لببهلب در هر دو سر، بدون نیاز به فلنج.
تطابق با رده 40
ابعاد هماهنگ با لولههای Sch 40 مطابق ASME B36.10.
کاربرد
برای تغییر سایز خط لوله در سیستمهای صنعتی با سیالات غیرخورنده مانند آب صنعتی، بخار، هوای فشرده و خطوط نفت و گاز خشک به کار میرود. این کاربرد بر اساس نوع متریال (فولاد کربنی) است؛ کاتالوگ سازنده فهرست مشخصی از سیالات مجاز اعلام نکرده. برای سیالات خورنده، نسخه استیل ضدزنگ همین خانواده محصول (ASTM A403) گزینه مناسبتری است.
راهنمای انتخاب
برای سفارش، سایز بزرگ و کوچک لوله (بر اساس جدول بالا) و نوع تبدیل (هممرکز یا برونمرکز، بسته به اینکه آیا محور لوله باید ثابت بماند یا لبه بالا/پایین تراز شود) باید مشخص شود. در خطوط افقی که باید از جمعشدن هوا یا رسوب در نقطه اتصال جلوگیری شود، معمولاً از نوع برونمرکز استفاده میشود.
سوالات متداول
تفاوت تبدیل هممرکز و برونمرکز چیست؟
در هممرکز، محور دو لوله یکراستا میماند؛ در برونمرکز، یک لبه بالایی یا پایینی صاف باقی میماند تا از تجمع هوا یا مایع جلوگیری شود.
آیا این تبدیل برای سیالات خورنده مناسب است؟
خیر؛ برای سیالات خورنده باید از نسخه استیل ضدزنگ همین خانواده محصول استفاده شود.
روش نصب چگونه است؟
با جوشکاری لببهلب (Butt Weld) به هر دو سر لوله، بدون نیاز به فلنج یا اتصال قابل باز شدن.
