دستهبندی: اتصالات لوله و تجهیزات صنعتی
نوع محصول :کپ جوشی
برند:BENKAN
نوع ساخت :مانیسمان (بدون درز)
نوع اتصال:جوشی لب به لب (Butt Weld)

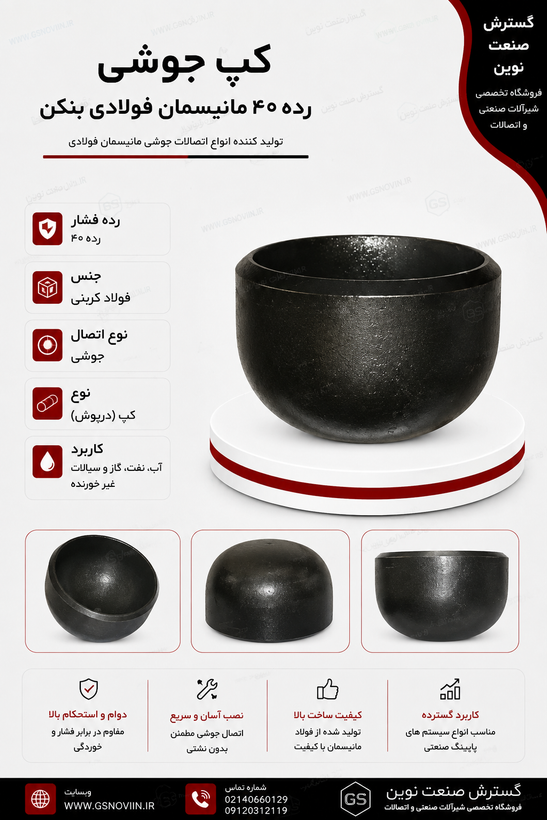

کپ جوشی رده 40 مانیسمان فولادی بنکن
برند: بنکن (BENKAN)
انواع سایز ها به اینچ
- نوع اتصال: کپ (درپوش) جوشی لب‌به‌لب — Butt Weld Cap
- رده ضخامت: Sch 40 / STD
- ساختار: مانیسمان (Wrought) — بدون درز مطابق معرفی برند
- متریال: فولاد کربنی مطابق ASTM A234 (گرید رایج در بازار: WPB)
- استاندارد ابعادی و شکل: ASME B16.9 / MSS SP-75 — بدنه بیضی‌شکل (Ellipsoidal)
- برند: BENKAN (ژاپن)
⬇
دانلود کاتالوگ رسمی اتصالات جوشی بنکن جداول کامل ابعاد، وزن و استاندارد‌های ASME / MSS / JIS
دانلود کاتالوگکپ جوشی رده 40 مانیسمان فولادی بنکن چیست؟
کپ جوشی، قطعه‌ای است که برای مسدود کردن انتهای باز یک خط لوله به کار می‌رود و از طریق جوشکاری لب‌به‌لب (Butt Weld) به سرِ لوله متصل می‌شود. مدل رده ۴۰ برند BENKAN از فولاد کربنی مانیسمان ساخته شده و برای خطوطی طراحی شده که باید فشار داخلی سیستم را در نقطه پایانی لوله تحمل کنند — بدون نیاز به فلنج یا اتصال قابل باز شدن.
طبق مشخصات سازنده، بدنه این کپ‌ها بیضی‌شکل (Ellipsoidal) است، نه صفحه‌ای تخت؛ همین انحنا باعث می‌شود فشار داخلی لوله به‌طور یکنواخت روی بدنه توزیع شود و نقطه تمرکز تنش کاهش پیدا کند.
مشخصات فنی مطابق کاتالوگ رسمی
| سایز اسمی (اینچ) | قطر خارجی OD (mm) | طول کپ E (mm) |
|---|---|---|
| 1/2 | 21.3 | 25.4 |
| 1 | 33.4 | 38.1 |
| 2 | 60.3 | 38.1 |
| 3 | 88.9 | 50.8 |
| 4 | 114.3 | 63.5 |
| 6 | 168.3 | 101.6 |
| 8 | 219.1 | 127.0 |
| 10 | 273.0 | 152.4 |
| 12 | 323.8 | 177.8 |
| 16 | 406.4 | 203.2 |
| 20 | 508.0 | 254.0 |
| 24 | 609.6 | 266.7 |
جدول کامل تمام سایزها (تا ¹⁄₂ اینچ تا 48 اینچ) در فایل کاتالوگ قابل دانلود بالا موجود است.
ویژگی‌ها
ساختار مانیسمان
تولید از میلگرد/بیلت فولادی فورج‌شده بدون درز جوشی طولی، که احتمال نشتی از خط درز را حذف می‌کند.
اتصال جوشی دائمی
پس از جوشکاری به لوله، اتصالی یکپارچه و بدون نیاز به آب‌بندی مجدد ایجاد می‌شود.
بدنه بیضی‌شکل
طراحی گنبدی مطابق ASME B16.9، برای توزیع یکنواخت فشار داخلی روی بدنه کپ.
تطابق ابعادی با رده 40
ضخامت و قطر خارجی هم‌راستا با لوله‌های Sch 40 مطابق استاندارد ASME B36.10.
کاربرد
برای مسدود کردن دائمی انتهای خطوط لوله جوشی در سیستم‌های صنعتی که با فولاد کربنی سازگارند — از جمله خطوط انتقال آب صنعتی، بخار با فشار متوسط، و خطوط جانبی هوا و گاز که در کاتالوگ برند به‌عنوان کاربرد عمومی این خانواده محصول (Wrought Steel Butt-Welding Fittings) معرفی شده‌اند.
راهنمای انتخاب
برای سفارش این کپ باید سایز اسمی لوله (بر اساس جدول بالا)، رده ضخامت (Sch 40 در این مدل)، و تطابق آن با استاندارد لوله موجود در پروژه (ASME یا JIS، چون قطر خارجی این دو استاندارد در برخی سایزها کمی متفاوت است) مشخص شود. در صورت نیاز به فشار کاری بالاتر، مدل رده 80 (XS) همین برند نیز موجود است.
سوالات متداول
آیا این کپ برای خطوط گاز مناسب است؟
رده 40 برای فشارهای متوسط از جمله برخی خطوط گاز صنعتی استفاده می‌شود؛ فشار مجاز دقیق باید بر اساس دمای کارکرد و ضخامت جدول بالا با کارشناس پروژه بررسی شود، چون کاتالوگ برند فشار کاری مشخصی اعلام نکرده است.
تفاوت این کپ با کپ رده 80 (XS) چیست؟
ضخامت جداره در رده 80 بیشتر است، بنابراین تحمل فشار داخلی بالاتری دارد؛ ابعاد قطر خارجی در هر دو رده یکسان است.
آیا نصب این کپ نیاز به فلنج دارد؟
خیر؛ نصب صرفاً با جوشکاری لب‌به‌لب به انتهای لوله انجام می‌شود.
