نوع محصول :سه راهی تبدیل جوشی
برند:بنکن(BENKAN)
نوع ساخت:مانیسمان (بدون درز)
نوع اتصال:جوشی لب به لب (Butt Weld)

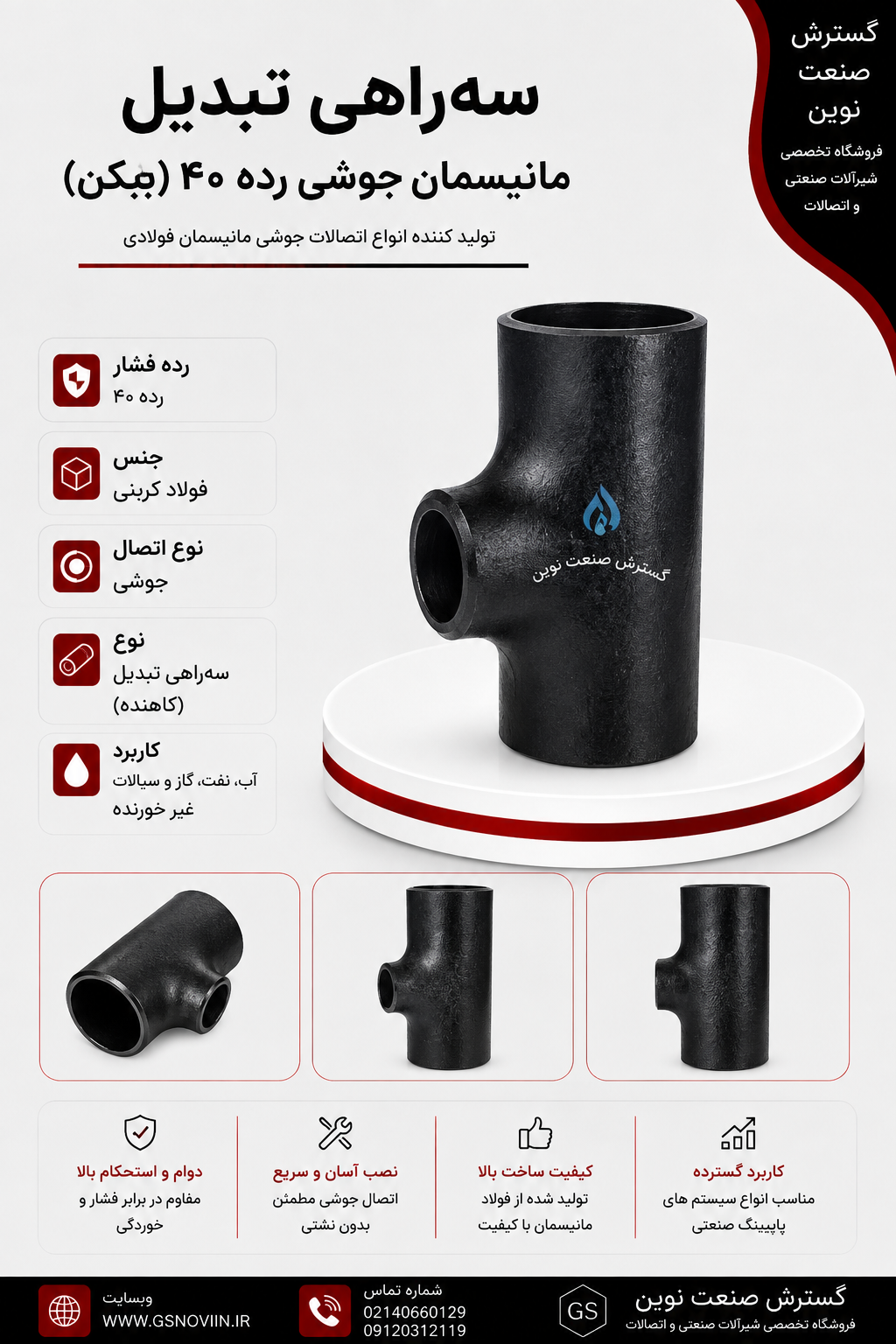

سهراهی تبدیل مانیسمان جوشی رده 40 بنکن
BENKAN Wrought Steel Reducing Tee Butt-Weld Sch40 – ASTM A234
برند:بنکن (BENKAN)
انواع سایز ها به اینچ
مشخصات
نوع محصول
سه راهی تبدیل جوشی
برند
بنکن(BENKAN)
نوع ساخت
مانیسمان (بدون درز)
نوع اتصال
جوشی لب به لب (Butt Weld)
نوع سه راهی
تبدیل (Reducing Tee)
رده ضخامت
SCH40
متریال
ASTM A234 WPB
استاندارد ابعادی
ASME B16.9
استاندارد متریال
ASTM A234
روش تولید
Hot Formed Seamless
کاربرد
ایجاد انشعاب با قطر کمتر از خط اصلی
قابلیت جوشکاری
بله
مناسب برای
خطوط انتقال نفت، گاز، بخار، آب صنعتی، پتروشیمی، پالایشگاه و نیروگاه
توضیحات
چرا سهراهی تبدیل بنکن؟
برای تیم نصب، هر جوش اضافه یعنی زمان بیشتر و یک نقطه بازرسی بیشتر. خرید سهراهی تبدیل مانیسمان بنکن به‌جای ترکیب تبدیل + سه‌راه، یک جوش کمتر روی خط می‌گذارد و هزینه نصب و بازرسی جوش را پایین می‌آورد — بدون افت دقت ابعادی، چون ساخت مطابق ASME B16.9 و MSS SP-75 است.
متریال و استاندارد
بدنه از فولاد کربنی مانیسمان مطابق ASTM A234 (گرید رایج بازار: WPB) ساخته می‌شود؛ نبود درز جوشی طولی روی بدنه، ریسک نشتی از خط جوش کارخانه‌ای را حذف می‌کند.
وزن تقریبی
| سایز (اینچ) | وزن (kg) |
|---|---|
| 4 | 4.11 |
| 6 | 9.71 |
| 8 | 18.1 |
| 10 | 30.9 |
| 12 | 44.2 |
روش نصب
- پخ‌کاری هر سه دهانه متناسب با ضخامت جداره.
- تراز کردن انشعاب نسبت به خط اصلی پیش از جوشکاری.
- جوشکاری دورتادور هر سه دهانه مطابق WPS پروژه.
- بازرسی چشمی و در صورت نیاز، تست غیرمخرب (PT یا RT).
نکته ایمنی
جوشکاری باید توسط جوشکار دارای گواهی انجام شود؛ پیش از فشار خط، هر سه جوش باید بازرسی و در صورت لزوم تست هیدرواستاتیک شوند.
نقد و بررسی
- نوع اتصال: سهراهی تبدیل جوشی — Reducing Tee (انشعاب کوچک‌تر از خط اصلی)
- رده ضخامت: Sch 40 / STD
- ساختار: مانیسمان (Wrought)
- متریال: فولاد کربنی مطابق ASTM A234 (گرید رایج بازار: WPB)
- استاندارد ابعادی: ASME B16.9 / MSS SP-75
- برند: BENKAN (ژاپن)
سهراهی تبدیل مانیسمان جوشی رده 40 بنکن چیست؟
سهراهی تبدیل، اتصالی سه‌سره است که در آن انشعاب یا یک/دو طرف اصلی از سایز خط اصلی کوچک‌تر است. این قطعه برای ایجاد انشعاب فرعی با قطر کمتر از خط لوله اصلی به کار می‌رود، بدون نیاز به دو اتصال جدا (تبدیل + سه‌راه). مدل رده ۴۰ بنکن از فولاد کربنی مانیسمان ساخته شده و با جوشکاری لب‌به‌لب نصب می‌شود. برای مهندس پروژه، این یعنی یک قطعه به‌جای دو قطعه، جوش کمتر و نقطه نشتی کمتر روی خط.
مشخصات فنی مطابق کاتالوگ رسمی
| سایز (اینچ) | Run C (mm) | Outlet M (mm) |
|---|---|---|
| 4×3 | 104.6 | 98.6 |
| 6×4 | 142.7 | 130.0 |
| 8×6 | 177.8 | 168.1 |
| 10×8 | 215.9 | 203.2 |
| 12×10 | 254.0 | 241.3 |
| 16×14 | 304.8 | 304.8 |
جدول کامل تمام ترکیب‌سایزها در کاتالوگ قابل دانلود موجود است.
مزیت برای پروژه
حذف یک اتصال
یک قطعه به‌جای «تبدیل + سه‌راه»، یعنی کاهش هزینه نصب و تعداد جوش.
ساختار مانیسمان
بدون درز جوشی طولی، ریسک نشتی از بدنه کمتر است.
دقت ابعادی ASME B16.9
تطابق کامل با لوله و سایر اتصالات استاندارد رده 40.
نصب سریع‌تر
یک اتصال جوشی به‌جای دو اتصال، زمان نصب و بازرسی را کاهش می‌دهد.
کاربرد
برای انشعاب‌گیری با سایز کوچک‌تر از خط اصلی در سیستم‌های فولاد کربنی با سیال غیرخورنده — آب صنعتی، بخار، هوای فشرده، خطوط نفت و گاز خشک. برای سیال خورنده، نسخه استیل ضدزنگ (ASTM A403) همین خانواده مناسب‌تر است.
سوالات متداول
تفاوت سهراهی تبدیل با سه‌راه مساوی چیست؟
در سه‌راه مساوی هر سه دهانه هم‌سایز هستند؛ در سهراهی تبدیل، انشعاب یا یکی از دهانه‌ها از خط اصلی کوچک‌تر است.
آیا می‌شود به‌جای این قطعه از تبدیل + سه‌راه استفاده کرد؟
می‌شود، اما با دو اتصال و دو جوش بیشتر؛ سهراهی تبدیل همان کار را با یک قطعه و یک نقطه جوش کمتر انجام می‌دهد.
