نوع محصول:شیر پروانهای ویفری گیربکسدار (Gear Operated Wafer Butterfly Valve)
نوع شیر:شیر پروانهای ویفری گیربکسدار
برند:فاراب
فشار کاری:PN16

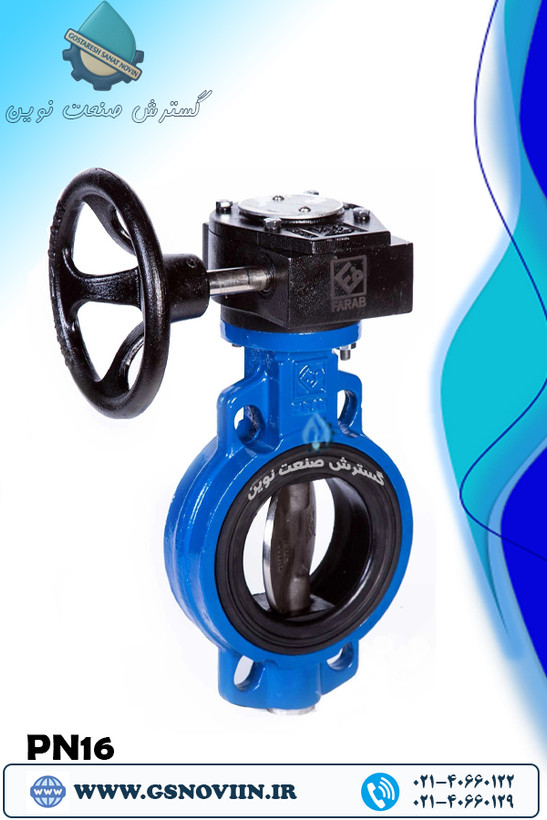

شیر پروانه ای ویفری گیربکس دار دیسک نیکل آلومینیوم برنز PN16 فاراب
برند: فاراب
انواع سایز ها به اینچ

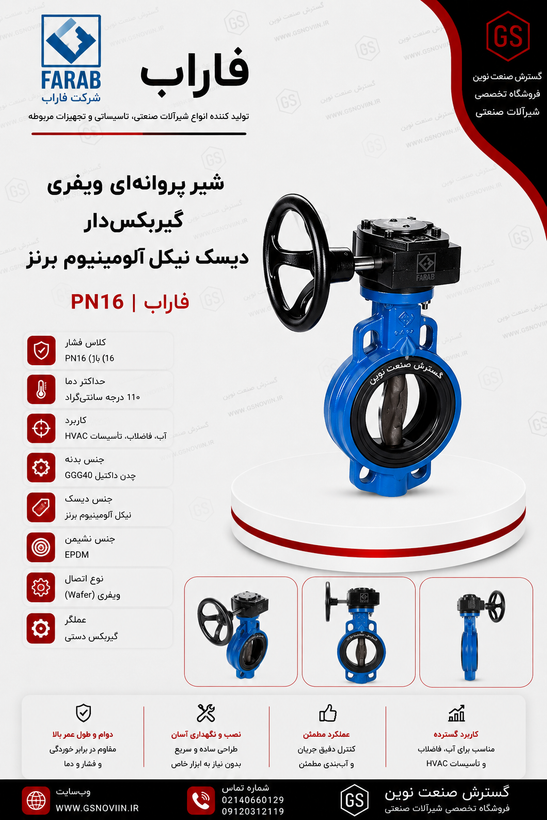

شیر پروانهای ویفری گیربکسدار دیسک نیکل آلومینیوم برنز PN16 فاراب
مدل کاتالوگ: BVG16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک: آلیاژ برنز آلومینیوم (نیکل-آلومینیوم-برنز) حداکثر دما: ۱۱۰ درجه سانتیگراد سایز: DN50 تا DN450
مشخصات فنی رسمی این محصول
جدول کامل قطعات، ابعاد، وزن و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ با واحد فروش گسترش صنعت نوین تماس بگیرید یا کاتالوگ برند فاراب را از صفحه معرفی برند دانلود کنید.
نقد و بررسی فنی
این شیر از خانواده شیرهای پروانهای ویفری فاراب با کد کاتالوگ BVG16 است که با عملگر گیربکسی و دیسک از جنس آلیاژ برنز آلومینیوم عرضه میشود. کاتالوگ رسمی این گزینه دیسک را با عنوان «Aluminium Bronze» فهرست کرده است؛ این آلیاژ در بازار ایران معمولاً با نام نیکل-آلومینیوم-برنز (NAB) شناخته میشود و در کنار گزینههای استنلس استیل AISI304 و AISI316 یکی از سه انتخاب دیسک این خانواده محصول است.
بدنه از چدن داکتیل GGG40 ساخته شده و طراحی ویفری امکان نصب مستقیم بین دو فلنج خط لوله را فراهم میکند. عملگر گیربکسی نسبت به نوع اهرمی، برای سایزهای متوسط و بزرگ گشتاور باز و بسته کردن را کاهش میدهد و کنترل تدریجیتر جریان را ممکن میسازد.
چرا دیسک آلیاژ برنز آلومینیوم؟
در کنار مقاومت مکانیکی، آلیاژهای برنز آلومینیوم (از جمله نیکل-آلومینیوم-برنز) به مقاومت در برابر خوردگی در سیالات دریایی و برخی سیالات صنعتی خورندهتر نسبت به آب شیرین شناخته میشوند. طبق کاتالوگ فاراب، این گزینه در کنار دو گزینه استنلس استیل (AISI304 و AISI316) برای انتخاب دیسک این سری ارائه شده است؛ انتخاب نهایی بین این سه گزینه باید بر اساس نوع سیال و شرایط خوردگی خط با کارشناس فنی بررسی شود.
منبع: کاتالوگ رسمی فاراب — Butterfly Valve Wafer Type (Gear Box), BVG16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN593 |
| ابعاد وجهبهوجه | EN558 (سری ۲۰) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
مزایای مستند این محصول
- دیسک از آلیاژ برنز آلومینیوم که در کاربردهای خورندهتر نسبت به گزینه استنلس استیل ساده، انتخاب رایجتری محسوب میشود.
- عملگر گیربکسی که کنترل باز و بسته شدن را در سایزهای متوسط و بزرگ آسانتر میکند.
- طراحی ویفری با نصب مستقیم بین فلنجها، بدون نیاز به اتصالات جانبی اضافه.
- پوشش استانداردهای بینالمللی EN593 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی گسترده از DN50 تا DN450، مناسب برای پروژههای کوچک تا خطوط صنعتی بزرگ.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتیگراد و حداکثر فشار کاری PN16 (۱۶ بار) است. سازگاری آلیاژ برنز آلومینیوم با نوع سیال خط (بهویژه سیالات با ترکیبات آمونیاکی که میتوانند به آلیاژهای مسی آسیب بزنند) باید پیش از خرید با کارشناس فنی بررسی شود.
نکات نصب
- فلنجهای خط لوله باید کاملاً همراستا نصب شوند تا فشار نامتقارن به دیسک وارد نشود.
- پیش از سفت کردن پیچهای فلنج، از آزاد بودن حرکت دیسک اطمینان حاصل شود.
- از اعمال نیروی اضافی یا ضربه به گیربکس هنگام نصب خودداری شود.
- سازگاری جنس نشیمنگاه (EPDM / NBR / سیلیکون) با نوع سیال خط پیش از سفارش استعلام و بررسی شود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر پروانهای ویفری گیربکسی |
| برند | فاراب |
| کد کاتالوگ | BVG16 |
| بدنه | چدن داکتیل GGG40 |
| دیسک | آلیاژ برنز آلومینیوم (نیکل-آلومینیوم-برنز) |
| شفت بالا / پایین | استنلس استیل AISI420 |
| نشیمنگاه | EPDM / NBR / سیلیکون رابر (بر اساس سفارش) |
| نوع اتصال | ویفری |
| عملگر | گیربکس دستی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتیگراد |
| محدوده سایز | DN50 تا DN450 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H1 | H2 | F | G | W | K | e1×e2×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 43 | 73 | 116 | 73 | 156 | 160 | 125 | 19×19×4 | 7.4 |
| 65 | 46 | 80 | 122 | 73 | 156 | 160 | 145 | 19×19×4 | 7.7 |
| 80 | 46 | 102 | 128 | 73 | 156 | 200 | 160 | 19×19×4 | 8.6 |
| 100 | 52 | 113 | 150 | 73 | 156 | 200 | 180 | 28×20×4 | 9.7 |
| 125 | 56 | 116 | 158 | 73 | 156 | 200 | 210 | 24×19×4 | 10.7 |
| 150 | 56 | 146 | 180 | 73 | 156 | 200 | 240 | 28×23×4 | 13.2 |
| 200 | 60 | 177 | 210 | 85 | 240 | 250 | 294 | 42×23×4 | 19.5 |
| 250 | 68 | 215 | 278 | 85 | 240 | 315 | 355 | 28×31×4 | 35 |
| 300 | 78 | 240 | 303 | 85 | 240 | 315 | 410 | 34×27×4 | 42 |
| 350 | 78 | 278 | 330 | 90 | 224 | 400 | 470 | 33×27×4 | 46 |
| 400 | 102 | 318 | 358 | 90 | 224 | 400 | 525 | 50×28×4 | 52 |
| 450 | 114 | 342 | 455 | 125 | 277 | 400 | 585 | 55×31×4 | 62 |
منبع: کاتالوگ رسمی فاراب
سوالات متداول
- تفاوت دیسک آلیاژ برنز آلومینیوم با دیسک استنلس استیل چیست؟ هر دو در کاتالوگ همین سری موجودند؛ انتخاب بین آنها بر اساس نوع سیال و شرایط خوردگی خط تعیین میشود و نیازمند بررسی کارشناسی است.
- این محصول تا چه سایزی موجود است؟ بر اساس کاتالوگ رسمی، از DN50 تا DN450.
- حداکثر فشار و دمای مجاز این مدل چقدر است؟ فشار کاری PN16 (۱۶ بار) و حداکثر دمای کاری ۱۱۰ درجه سانتیگراد.
- عملگر گیربکسی چه تفاوتی با نوع اهرمی دارد؟ گیربکس گشتاور لازم برای باز/بسته کردن را در سایزهای متوسط و بزرگ کاهش میدهد و کنترل تدریجیتری از جریان فراهم میکند.
جمعبندی مهندسی
شیر پروانهای ویفری گیربکسدار دیسک نیکل آلومینیوم برنز فاراب، با بدنه چدن داکتیل GGG40، عملگر گیربکسی و مطابقت با استانداردهای EN593، EN558، EN1092-2 و EN12266-1، برای قطع و کنترل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتیگراد ساخته شده است. انتخاب نهایی سایز و بررسی سازگاری دیسک با سیال خط، پیش از خرید باید با کارشناس فنی انجام شود.
مشاوره فنی و استعلام قیمت
برای استعلام قیمت، بررسی سایز مناسب پروژه یا دریافت مشخصات تکمیلی این محصول، با واحد فروش گسترش صنعت نوین در تماس باشید.
