نوع محصول:شیر پروانهای ویفری اهرمی (Lever Operated Wafer Butterfly Valve)
نوع شیر:شیر پروانهای ویفری اهرمی
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)
شیر ویفری اهرمی دیسک نیکل آلومینیوم برنز PN16 فاراب
برند: فاراب
انواع سایز ها به اینچ

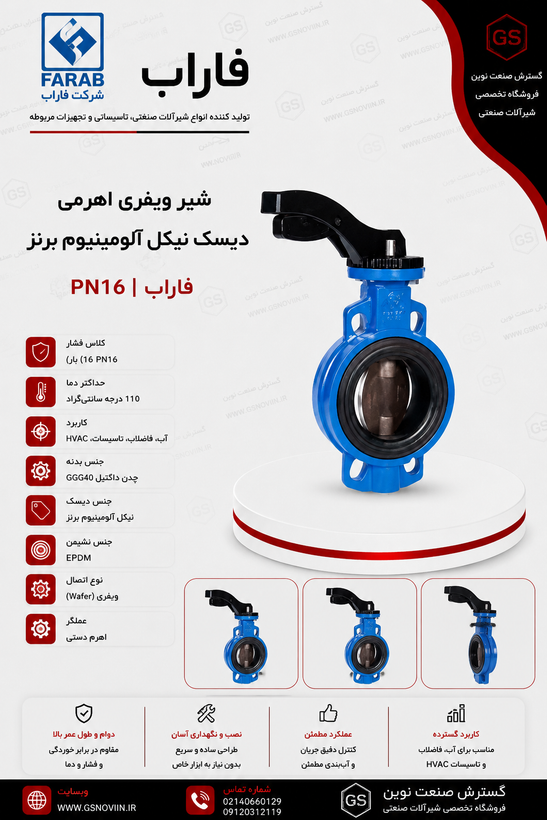

شیر پروانهای ویفری اهرمی دیسک نیکل آلومینیوم برنز PN16 فاراب
عملگر: اهرمی (Lever)برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک: آلیاژ برنزی (Aluminium Bronze) حداکثر دما: ۱۱۰ درجه سانتیگراد
مشخصات فنی رسمی این محصول
برای مشاهده مشخصات فنی، ابعاد، متریال و استانداردهای این خانواده محصول، کاتالوگ رسمی فاراب را دانلود کنید.
📥 دانلود کاتالوگ رسمی فاراب — شیر پروانهای ویفریصفحه کاتالوگی که برای این محصول در اختیار داریم، مربوط به نسخه گیربکسی (BVG16) همین خانواده شیر پروانهای ویفری است. مشخصات بدنه، دیسک، استم و استاندارد که در ادامه آمده، بر اساس همین سند و مشترک بین نسخههای اهرمی و گیربکسی این خانواده محصول است؛ اما جدول ابعاد و ارتفاع کلی (که به نوع عملگر وابسته است) در این صفحه درج نشده و باید از کاتالوگ کامل یا واحد فروش استعلام شود.
نقد و بررسی فنی
این شیر از خانواده شیرهای پروانهای ویفری فاراب است که با عملگر اهرمی و دیسک از جنس آلیاژ برنزی (Aluminium Bronze) عرضه میشود. طراحی ویفری آن امکان نصب مستقیم بین دو فلنج خط لوله را فراهم میکند و بدنه از جنس چدن داکتیل GGG40 ساخته شده است.
عملگر اهرمی نسبت به نوع گیربکسی، برای سایزهای کوچکتر امکان باز و بسته کردن سریعتر شیر را فراهم میکند و معمولاً در خطوطی با سایز کوچک تا متوسط و نیاز به قطع/وصل سریع جریان به کار میرود.
ساختار و متریال (بر اساس کاتالوگ رسمی)
- بدنه: چدن داکتیل GGG40.
- دیسک: بر اساس کاتالوگ، برای این خانواده محصول سه گزینه دیسک ارائه میشود: AISI304، AISI316 یا آلیاژ برنزی (Aluminium Bronze). گزینه نصبشده در این مدل، دیسک آلیاژ برنزی است.
- شفت بالا و پایین: استنلس استیل AISI420.
- نشیمنگاه (سیت): بر اساس کاتالوگ از سه گزینه EPDM، NBR یا سیلیکون رابر قابل ارائه است؛ نوع دقیق نصبشده در سفارش باید هنگام خرید استعلام شود.
کاتالوگ رسمی فاراب برای این ردیف از جدول متریال، عبارت «Aluminium Bronze» را ذکر کرده است. این آلیاژ در بازار و در متون فنی معمولاً با عنوان نیکل آلومینیوم برنز (Nickel Aluminium Bronze / NAB) نیز شناخته میشود، اما ترکیب دقیق شیمیایی آن در سند ارائهشده مشخص نشده و برای پروژههای حساس بهتر است از واحد فروش استعلام دقیق گرفته شود.
منبع: کاتالوگ رسمی فاراب — Butterfly Valve Wafer Type
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN593 |
| ابعاد وجهبهوجه | EN558 (سری ۲۰) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، کاربرد عمومی این خانواده محصول در خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) است.
آلیاژهای برنزی آلومینیومدار بهطور کلی در صنعت به مقاومت خوب در برابر آب دریا و سیالات خورنده شناخته میشوند و به همین دلیل دیسک برنزی گزینه رایجی برای چنین کاربردهایی است. با این حال، کاربرد اختصاصی «آب دریا» یا «صنایع دریایی» برای این مدل مشخص در سند کاتالوگ ارائهشده ذکر نشده و پیشنهاد میشود برای پروژههای دریایی یا آبشیرینکن، سازگاری دقیق با واحد فنی فاراب یا گسترش صنعت نوین تأیید شود.
مزایای مستند این محصول
- دیسک آلیاژ برنزی که در برابر خوردگی سیالات نسبت به دیسک استنلس استیل معمولی مقاومت متفاوتی دارد.
- عملگر اهرمی که امکان باز و بسته کردن سریع را در سایزهای کوچک تا متوسط فراهم میکند.
- طراحی ویفری با نصب مستقیم بین فلنجها، بدون نیاز به اتصالات جانبی اضافه.
- پوشش استانداردهای بینالمللی EN593 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- امکان انتخاب بین سه گزینه دیسک (AISI304 / AISI316 / آلیاژ برنزی) بسته به شرایط سیال.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این خانواده محصول ۱۱۰ درجه سانتیگراد و حداکثر فشار کاری PN16 (۱۶ بار) است. عملگر اهرمی معمولاً برای سایزهای کوچکتر توصیه میشود؛ برای سایزهای بزرگتر یا خطوط با فشار بالا، نسخه گیربکسی همین خانواده ممکن است مناسبتر باشد. سازگاری دقیق دیسک برنزی با نوع سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
نکات نصب
- فلنجهای خط لوله باید کاملاً همراستا نصب شوند تا فشار نامتقارن به دیسک وارد نشود.
- از برخورد دیسک با فلنج هنگام باز شدن جلوگیری شود.
- سازگاری جنس نشیمنگاه (EPDM / NBR / سیلیکون) با نوع سیال خط پیش از سفارش استعلام و بررسی شود.
- از اعمال گشتاور بیش از حد به اهرم خودداری شود.
- بازرسی دورهای آببندی و محور به افزایش عمر شیر کمک میکند.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر پروانهای ویفری اهرمی |
| برند | فاراب |
| بدنه | چدن داکتیل GGG40 |
| دیسک | آلیاژ برنزی (Aluminium Bronze) |
| شفت بالا / پایین | استنلس استیل AISI420 |
| نشیمنگاه | EPDM / NBR / سیلیکون رابر (بر اساس سفارش) |
| نوع اتصال | ویفری |
| عملگر | اهرمی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتیگراد |
جدول ابعاد و وزن مخصوص به نسخه اهرمی در سند فعلی ارائه نشده است؛ در صورت ارسال صفحه مربوط به نسخه اهرمی از کاتالوگ، این جدول به صفحه اضافه خواهد شد.
جمعبندی مهندسی
شیر پروانهای ویفری اهرمی دیسک آلیاژ برنزی PN16 فاراب، با بدنه چدن داکتیل GGG40، عملگر اهرمی و مطابقت با استانداردهای EN593، EN558، EN1092-2 و EN12266-1، برای قطع و کنترل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتیگراد ساخته شده است. انتخاب نهایی سایز، نوع نشیمنگاه و تناسب دیسک برنزی با سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
مشاوره فنی و استعلام قیمت
برای استعلام قیمت، بررسی سازگاری دیسک برنزی با سیال پروژه یا دریافت مشخصات تکمیلی این محصول، با واحد فروش گسترش صنعت نوین در تماس باشید.
