نوع محصول:شیرفلکه کشویی محور صعودی (Rising Stem Gate Valve)
نوع شیر:شیرفلکه کشویی فلنجی محور صعودی تیپ F4
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

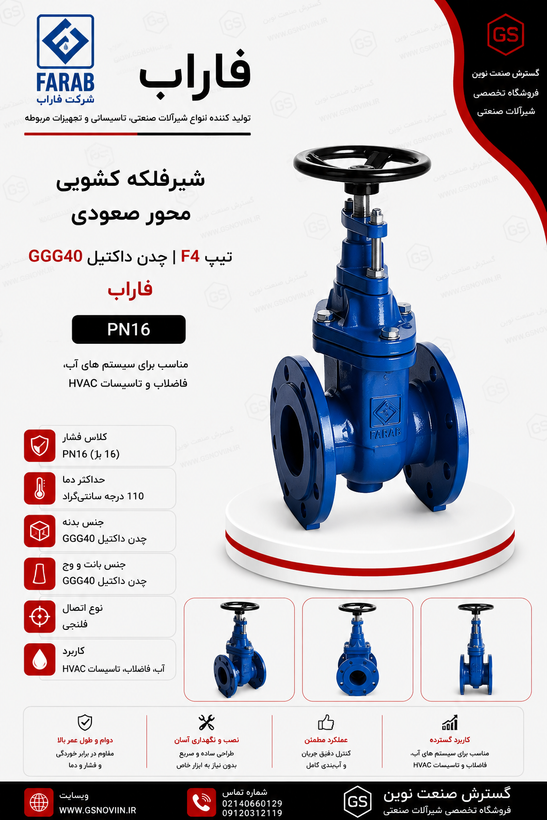

شیرفلکه کشویی محور صعودی PN16 تیپ F4 چدن داکتیل GGG40 فاراب
برند: فاراب
انواع سایز ها به اینچ
شیرفلکه کشویی محور صعودی PN16 تیپ F4 چدن داکتیل GGG40 فاراب
مدل کاتالوگ: GVMO16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه و بانت: چدن داکتیل GGG40 نوع محور: صعودی (OS&Y) حداکثر دما: ۱۱۰ درجه سانتیگراد سایز: DN40 تا DN250
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود مشخصات فنی شیرفلکه کشویی محور صعودی PN16 تیپ F4 فارابنقد و بررسی فنی
این شیر از خانواده شیرهای کشویی زبانهفلزی فاراب با کد کاتالوگ GVMO16 است که با طراحی محور صعودی (OS&Y — Outside Screw & Yoke) عرضه میشود. در این طراحی، محور همراه با باز شدن شیر به سمت بالا حرکت میکند و بدون نیاز به باز کردن شیر یا بررسی داخلی، وضعیت باز یا بسته بودن آن از روی موقعیت محور قابل تشخیص است.
در دسته شیرهای کشویی، هنگامی که فلکه کاملاً باز باشد، زبانه از مسیر عبور سیال خارج میشود و افت فشار در حالت کاملاً باز پایین است؛ این محصول برای قطع/وصل کامل جریان مناسب است، نه برای تنظیم تدریجی دبی.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | چدن داکتیل GGG40 |
| بانت (کلاهک) | چدن داکتیل GGG40 |
| وج (زبانه) | چدن داکتیل GGG40 |
| هندویل (دسته) | چدن خاکستری GG25 |
| استم (محور) | استنلس استیل AISI304 |
| گلند | چدن داکتیل GGG40 |
| رینگ نشیمنگاه | استنلس استیل AISI304 |
| مهره محور (Stem Nut) | برنج (MS58) |
منبع: کاتالوگ رسمی فاراب — Metal Seated Gate Valve (OS&Y), GVMO16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN1171 |
| ابعاد وجهبهوجه | EN558 (سری ۱۴) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
عنوان بازاری «تیپ F4» در این صفحه، معادل رایج این محصول در بازار ایران است و بر اساس کاتالوگ رسمی با استاندارد ابعادی EN558 (سری ۱۴) مطابقت دارد.
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
کاربردهای تخصصی نفت، گاز، پتروشیمی یا نیروگاهی برای این مدل مشخص در سند کاتالوگ ذکر نشده است. برای چنین پروژههایی، سازگاری دقیق با سیال و شرایط خط باید پیش از خرید با واحد فنی فاراب یا گسترش صنعت نوین تأیید شود.
مزایای مستند این محصول
- طراحی محور صعودی که امکان تشخیص وضعیت باز/بسته بودن شیر را بدون نیاز به بررسی داخلی فراهم میکند.
- بدنه، بانت و وج از چدن داکتیل GGG40 با مقاومت مکانیکی مناسب برای خطوط تحت فشار.
- استم و رینگ نشیمنگاه از استنلس استیل AISI304، مناسب برای تماس مداوم با آب.
- پوشش استانداردهای بینالمللی EN1171 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی از DN40 تا DN250، مناسب برای پروژههای کوچک تا خطوط انتقال متوسط.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتیگراد و حداکثر فشار کاری این مدل PN16 (۱۶ بار) است. این شیر برای قطع/وصل کامل جریان طراحی شده، نه تنظیم تدریجی دبی. به دلیل حرکت محور به سمت بالا هنگام باز شدن، فضای کافی در بالای شیر برای باز شدن کامل محور باید در نظر گرفته شود؛ به همین دلیل این طراحی برای نصب دفنی مناسب نیست.
نکات نصب
- فلنجهای خط لوله باید کاملاً همراستا و بدون تنش نصب شوند.
- پیچهای فلنج با گشتاور یکنواخت و متقارن سفت شوند.
- فضای کافی بالای شیر برای حرکت رو به بالای محور در نظر گرفته شود.
- پیش از راهاندازی، مسیر لوله از ذرات جامد و براده پاکسازی شود.
- از این شیر برای تنظیم دائمی جریان استفاده نشود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیرفلکه کشویی محور صعودی (OS&Y) |
| برند | فاراب |
| کد کاتالوگ | GVMO16 |
| بدنه / بانت / وج | چدن داکتیل GGG40 |
| استم | استنلس استیل AISI304 |
| رینگ نشیمنگاه | استنلس استیل AISI304 |
| هندویل | چدن خاکستری GG25 |
| مهره محور | برنج (MS58) |
| نوع اتصال | فلنجی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتیگراد |
| محدوده سایز | DN40 تا DN250 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H | H1 | D | K | g | b | d×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 140 | 350 | 275 | 150 | 110 | 84 | 19 | 19×4 | 14 |
| 50 | 150 | 355 | 272.5 | 165 | 125 | 99 | 20 | 19×4 | 15.4 |
| 65 | 170 | 435 | 342.5 | 185 | 145 | 118 | 20 | 19×4 | 20.3 |
| 80 | 180 | 445 | 345 | 200 | 160 | 132 | 22 | 19×8 | 23.6 |
| 100 | 190 | 520 | 410 | 220 | 180 | 156 | 24 | 19×8 | 31.8 |
| 125 | 200 | 600 | 475 | 250 | 210 | 184 | 26 | 19×8 | 42.3 |
| 150 | 210 | 690 | 547.5 | 285 | 240 | 211 | 26 | 23×8 | 57.9 |
| 200 | 230 | 820 | 650 | 340 | 295 | 266 | 26 | 23×12 | 88.5 |
| 250 | 250 | 918 | 720 | 400 | 355 | 319 | 22 | 28×12 | 138.2 |
منبع: کاتالوگ رسمی فاراب
جمعبندی مهندسی
شیرفلکه کشویی محور صعودی PN16 تیپ F4 فاراب، با بدنه، بانت و وج چدنی (GGG40)، استم و رینگ نشیمنگاه استنلس استیل AISI304 و مطابقت با استانداردهای EN1171، EN558، EN1092-2 و EN12266-1، برای قطع و وصل کامل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتیگراد ساخته شده است. طراحی محور صعودی امکان تشخیص وضعیت شیر بدون بررسی داخلی را فراهم میکند. انتخاب نهایی سایز و فضای نصب مناسب برای حرکت محور، پیش از خرید باید با کارشناس فنی بررسی شود.
