دستهبندی: انواع شیرآلات
نوع محصولات :شیر یکطرفه سوپاپی (Lift Check Valve)
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد:اتوماتیک (بدون نیاز به اپراتور)

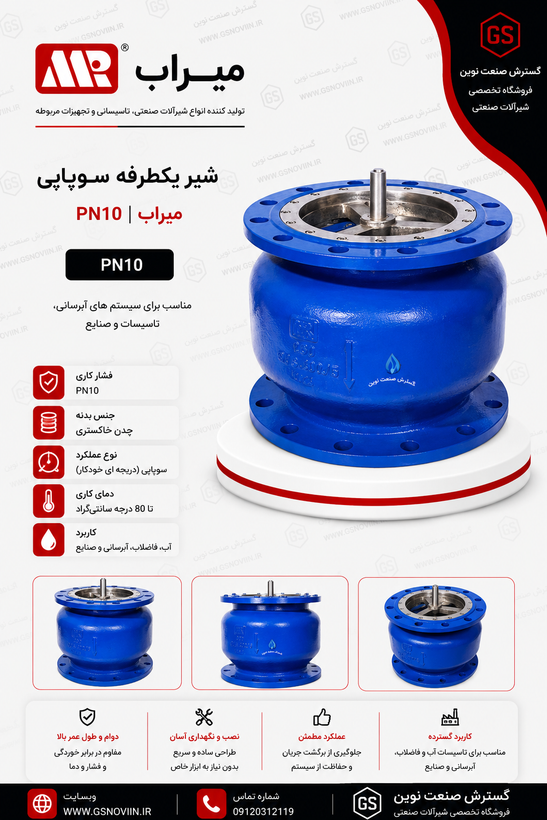

شیر یکطرفه سوپاپی فنردار فلنجی PN10 چدنی میراب (مدل NLF
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر یکطرفه سوپاپی فنردار فلنجی PN10 میراب — مدل NLF
معروف به شیر یکطرفه فنردار، Silent Check Valve و Spring Loaded Lift Check Valve در خطوط انتقال آب، فاضلاب و صنعتی
کاتالوگ رسمی میراب — شیرهای یکطرفه سوپاپی
نمای داخلی، دیسک با روکش EPDM و فنر
مشخصات و جنس قطعات داخلی
فشار کاریPN 10
نوع اتصالFlanged
بدنهDuctile Iron
مکانیزمSpring + Disc
✓ نقاط قوت
- ⚙آببندی توسط یک دیسک متحرک فنردار انجام میشود؛ به علت طراحی خاص، بازوبستهشدن این شیرها با سروصدای بسیار کم همراه است (Silent Check Valve)
- ⚙در سایز DN50 تا DN200 دیسک بهصورت کامل با لاستیک EPDM روکش شده (Fully Covered)؛ تماس فلز به فلز را کاهش داده و آببندی را بهبود میدهد
- ⚙ابعاد کمحجم و تعداد قطعات کم نسبت به بسیاری از شیرهای یکطرفه دیگر، همراه با افت فشار کم
- ⚙قابل نصب روی خطوط افقی و عمودی در خطوط انتقال
- ⚙مدل PN10 برای خطوط با فشار کاری معمول تا ۱۰ بار، اقتصادیترین گزینه این خانواده محصول است و همان کیفیت ساخت مدلهای فشار بالاتر را دارد
- ⚙حتی در فشارهای پایین خط نیز آببندی برقرار میکند
- ⚙پوشش رنگ الکترواستاتیک پودری (EKB) و پیچهای استینلس استیل A2 مقاوم در برابر خوردگی
- ⚙گستره سایز بسیار وسیع از DN50 تا DN1000، مناسب پروژههای صنعتی بزرگ
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class150
! نکات قابل توجه
- ⚙طراحی داخلی شیر بین دو گروه سایزی متفاوت است (DN50 تا DN200 و DN250 تا DN1000)؛ قطعات یدکی این دو گروه با هم قابل تعویض نیستند
- ⚙در سایز DN250 به بالا، ابعاد فلنج مدل PN10 با مدل PN16 همسایز متفاوت است (قطر ØK و ضخامت فلنج کمتر)؛ در تعویض یا ارتقا به فشار بالاتر باید فلنج مقابل هم بررسی شود
- ⚙اگر فشار خط پروژه شما ممکن است در آینده افزایش یابد یا در محدوده ۱۰ تا ۱۶ بار نوسان دارد، مدل PN16 حاشیه اطمینان بیشتری میدهد
- ⚙برای سایزهای DN700 به بالا، استاندارد ANSI Class150 با دو سری متفاوت (A و B) با تعداد پیچ و ابعاد فلنج متفاوت ارائه میشود؛ در سفارش کلاس ANSI حتماً سری موردنظر را قید کنید
- ⚙مدل استاندارد برای دمای سیال معمولی طراحی شده؛ برای خطوط آب گرم (تا 200 درجه سانتیگراد بهصورت متناوب)، میراب نسخه اختصاصی با لاستیک EPDM مخصوص و پوشش رنگ متفاوت (RAL 7001 / RAL 9006) عرضه میکند که باید جداگانه سفارش داده شود
تفاوت با شیر یکطرفه لولایی (Swing Check) شیر یکطرفه سوپاپی فنردار به دلیل بستهشدن سریع و کنترلشده دیسک توسط فنر، در برابر ضربه قوچ (Water Hammer) عملکرد بهتری دارد و صدای بازوبستهشدن آن به مراتب کمتر است؛ به همین دلیل به آن Silent Check Valve نیز گفته میشود. در مقابل، به دلیل مسیر عبور باریکتر سیال از میان دیسک، برای سیالات دارای ذرات جامد معلق (مانند فاضلاب خام) کاربرد کمتری نسبت به شیر یکطرفه لولایی دارد و بیشتر برای آب، فاضلاب پیشتصفیهشده و مایعات صنعتی نسبتاً تمیز مناسب است.
جمعبندی
برای خروجی پمپها و خطوط انتقالی با فشار کاری معمول تا ۱۰ بار که در معرض تعویض مکرر جهت جریان یا ریسک ضربه قوچ هستند و به دنبال شیری با بازوبستهشدن آرام، بیصدا و افت فشار کم میگردید، شیر یکطرفه سوپاپی فنردار میراب مدل NLF با بدنه چدن داکتیل و دیسک روکشدار EPDM، انتخابی مطمئن و اقتصادی در فشار کاری PN10 است.
SILENT CHECK VALVE SPRING LOADED DISC DUCTILE IRON BODY PN 10
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0803F)
مورد
مشخصه
فشار کاری
PN 10 (گستره کلی خانواده محصول: PN 10 – PN 40)
سایز
DN 50 – DN 1000
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class150
استاندارد طول فلنج تا فلنج
DIN EN 558-1 (DN50-200: Serie 14 / DN250-1000: Serie 3)
استاندارد تست فشار
DIN EN 12266-1
پوشش رنگ
اپوکسی پودری الکترواستاتیک (EKB)
گستره کاربرد
انتقال مایعات در صنایع مختلف، آب، فاضلاب و نیروگاهها
تست فشار طبق استاندارد DIN EN 12266-1 (تمام کلاسهای فشار خانواده محصول)
فشار اسمی (bar)
تست آببندی (bar)
تست استحکام بدنه (bar)
10
11
17
16
18
25
25
28
38
40
44
60
جدول ابعاد و وزن — مدل PN10، سایز DN50 تا DN200
DN (mm)
L (mm)
ØD (mm)
ØK (mm)
Ød2 (mm)
n
b (mm)
ØA (mm)
وزن (kg)
50
150
165
125
19
4
19
110
7.5
65
170
185
145
19
4
19
145
8.5
80
180
200
160
19
8
19
150
12
100
190
220
180
19
8
19
180
15
125
200
250
210
18
8
22
218
21
150
210
285
240
23
8
19
240
28.5
200
230
340
295
23
8
20
310
54.5
بکشید برای دیدن بقیه ستونها ← / در این کاتالوگ، ابعاد فلنج مدل PN10 با مدل PN16 در سایزهای 50 تا 200 یکسان است
جدول ابعاد و وزن — مدل PN10، سایز DN250 تا DN1000
DN (mm)
ØD (mm)
ØK (mm)
Ød2 (mm)
n
b (mm)
L1 (mm)
L2 (mm)
ØA (mm)
وزن (kg)
250
400
350
23
12
22
330
62
394
75
300
455
400
23
12
24.5
356
72
480
108
350
505
460
23
16
24.5
381
82
528
145
400
565
515
28
16
24.5
406
90.5
615
190
450
615
565
28
20
25.5
432
545
677
240
500
670
620
28
20
26.5
457
113
762
335
600
780
725
31
20
30
508
113
886
425
700
895
840
31
24
32.5
610
162
1029
695
800
1015
950
34
24
35
660
192
1164
840
900
1115
1050
34
28
37.5
711
213
1310
1070
1000
1230
1160
37
28
40
813
243
1460
1500
بکشید برای دیدن بقیه ستونها ← / از سایز DN250 به بالا، ابعاد فلنج مدل PN10 با PN16 متفاوت است
جنس قطعات — سایز DN50 تا DN200 (طبق کاتالوگ رسمی میراب — MB-0803F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15
رینگ آببندی
DIN EN 10088-3/1.4301 یا 18Cr-8Ni
راهنمای سوپاپ
چدن داکتیل — EN 1563/EN-GJS-400-15
پیچ آلن سرخزینه
ISO 3506-1 Gr. A2, Property Class 70
دیسک با روکش لاستیکی
چدن داکتیل EN-GJS-400-15، روکش کامل لاستیک EPDM
میل راهنما
استینلس استیل — DIN EN 10088-3/1.4021
بوش راهنمای سوپاپ
ASTM B148 UNS C95200
مهره باریک
ISO 3506-1 Gr. A2, Property Class 70
فنر
A313 Gr. 302 (1.4310)
جنس قطعات — سایز DN250 تا DN1000 (طبق کاتالوگ رسمی میراب — MB-0803F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15
بوش بدنه
ASTM B148 UNS C95200
میل راهنما
استینلس استیل — DIN EN 10088-3/1.4021
فنر
A313 Gr. 302 (1.4310)
مهره ماردون
استینلس استیل — DIN EN 10088-3/1.4301
پین
1.2210
اورینگ
NBR
دیسک آببندی
چدن داکتیل — EN 1563/EN-GJS-400-15
لاستیک آببندی
EPDM
نگهدارنده لاستیک آببندی
چدن داکتیل — EN 1563/EN-GJS-400-15
پیچ آلن
ISO 3506-1 Gr. A2, Property Class 70
رینگ بدنه
18Cr-8Ni
بوش رینگ بدنه
ASTM B148 UNS C95200
در هر دو گروه سایزی، آببندی دیسک و اورینگها بر اساس نوع سیال عبوری قابل تغییر است (مثلاً NBR استاندارد یا EPDM برای دمای بالاتر)؛ برای انتخاب دقیق جنس متناسب با سیال پروژه با کارشناسان فنی مشورت کنید.
📖
