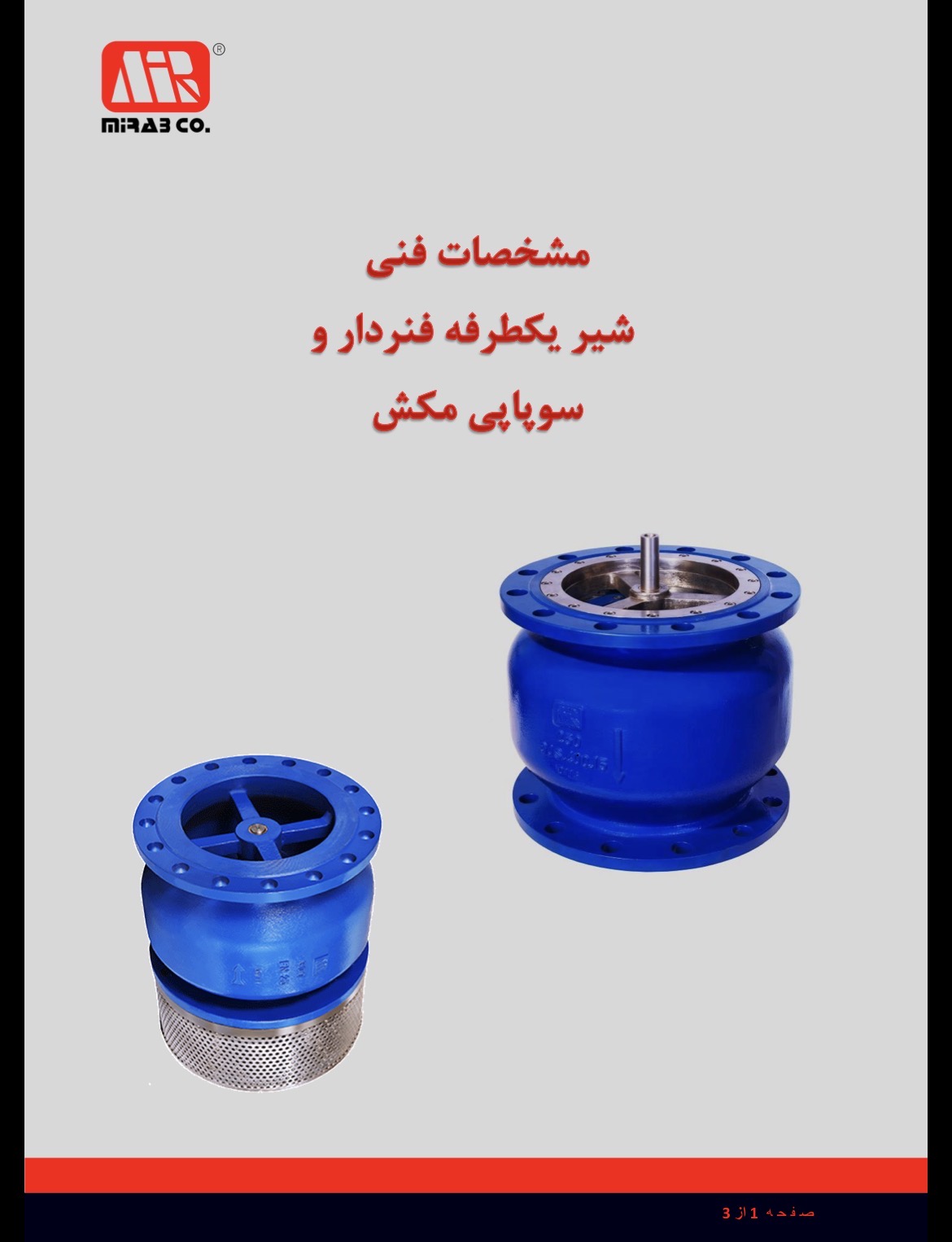

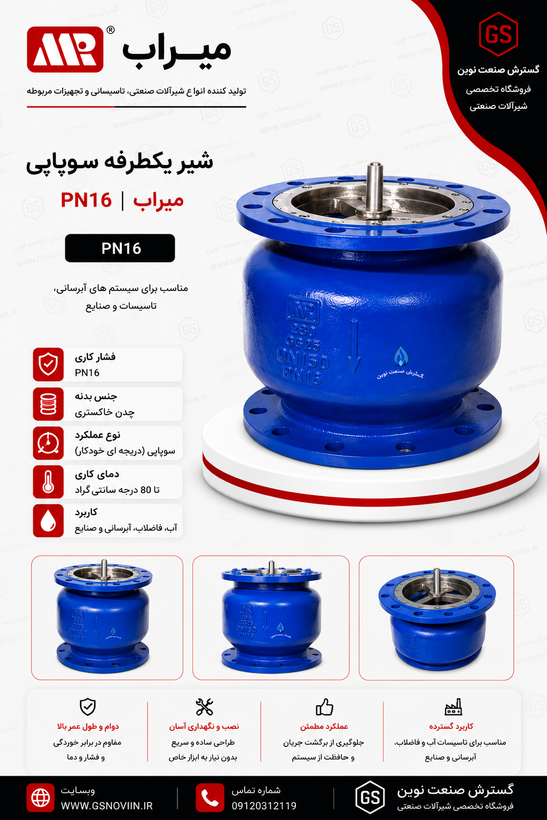

شیر یکطرفه سوپاپی PN16 میراب

نقد و بررسی شیر یکطرفه سوپاپی PN16 میراب

شیر یکطرفه سوپاپی PN16 میراب از تجهیزات حفاظتی شبکه‌های انتقال سیال است که برای جلوگیری از برگشت جریان در خطوط لوله مورد استفاده قرار می‌گیرد. این شیر به‌صورت خودکار و بدون نیاز به اپراتور، با توجه به جهت حرکت سیال عمل می‌کند و در صورت معکوس شدن جریان، مسیر برگشت را مسدود می‌نماید.

در ساختار این شیر، دیسک متحرک با تغییر شرایط جریان حرکت می‌کند. هنگام عبور سیال در جهت صحیح، دیسک باز شده و اجازه عبور جریان را می‌دهد و هنگام کاهش فشار یا برگشت جریان، دیسک به سمت نشیمنگاه حرکت کرده و مسیر برگشت را می‌بندد.

طراحی سوپاپی و کورس کوتاه دیسک باعث می‌شود عملکرد شیر سریع و کم‌صدا باشد. این ویژگی در خطوط آبرسانی، ایستگاه‌های پمپاژ و تأسیسات انتقال آب که جلوگیری از برگشت جریان اهمیت دارد، کاربرد زیادی دارد.

عملکرد شیر یکطرفه سوپاپی PN16

شیر یکطرفه سوپاپی به‌صورت خودکار با اختلاف فشار دو طرف شیر کار می‌کند. زمانی که فشار سیال در جهت جریان افزایش پیدا می‌کند، دیسک از نشیمنگاه جدا شده و مسیر عبور باز می‌شود. با کاهش فشار ورودی یا ایجاد جریان معکوس، دیسک به سمت نشیمنگاه حرکت کرده و از برگشت سیال جلوگیری می‌کند.

این نوع عملکرد، شیر را برای حفاظت از پمپ‌ها، خطوط انتقال و تجهیزات پایین‌دست در برابر جریان برگشتی مناسب می‌سازد.

مزایای شیر یکطرفه سوپاپی PN16 میراب

• جلوگیری خودکار از برگشت جریان
• عملکرد سریع به دلیل کورس کوتاه دیسک
• عملکرد کم‌صدا در شرایط کاری مناسب
• آب‌بندی مناسب با طراحی فلز به الاستومر
• افت فشار مناسب در شرایط طراحی
• قابلیت نصب در خطوط افقی و عمودی
• مناسب برای استفاده در شبکه‌های انتقال آب
• مناسب برای آب خام و آب آشامیدنی
• قابلیت استفاده برای هوا تا دمای حداکثر ۷۰ درجه سانتی‌گراد
• طراحی مناسب برای حفاظت از تجهیزات در برابر جریان معکوس

کاربردهای شیر یکطرفه سوپاپی PN16

• شبکه‌های انتقال آب
• شبکه‌های آبرسانی شهری
• خطوط آب خام
• خطوط آب آشامیدنی
• ایستگاه‌های پمپاژ
• تأسیسات آبرسانی
• نیروگاه‌ها و تأسیسات مرتبط با انتقال آب
• برخی کاربردهای صنعتی با سیالات سازگار با متریال شیر

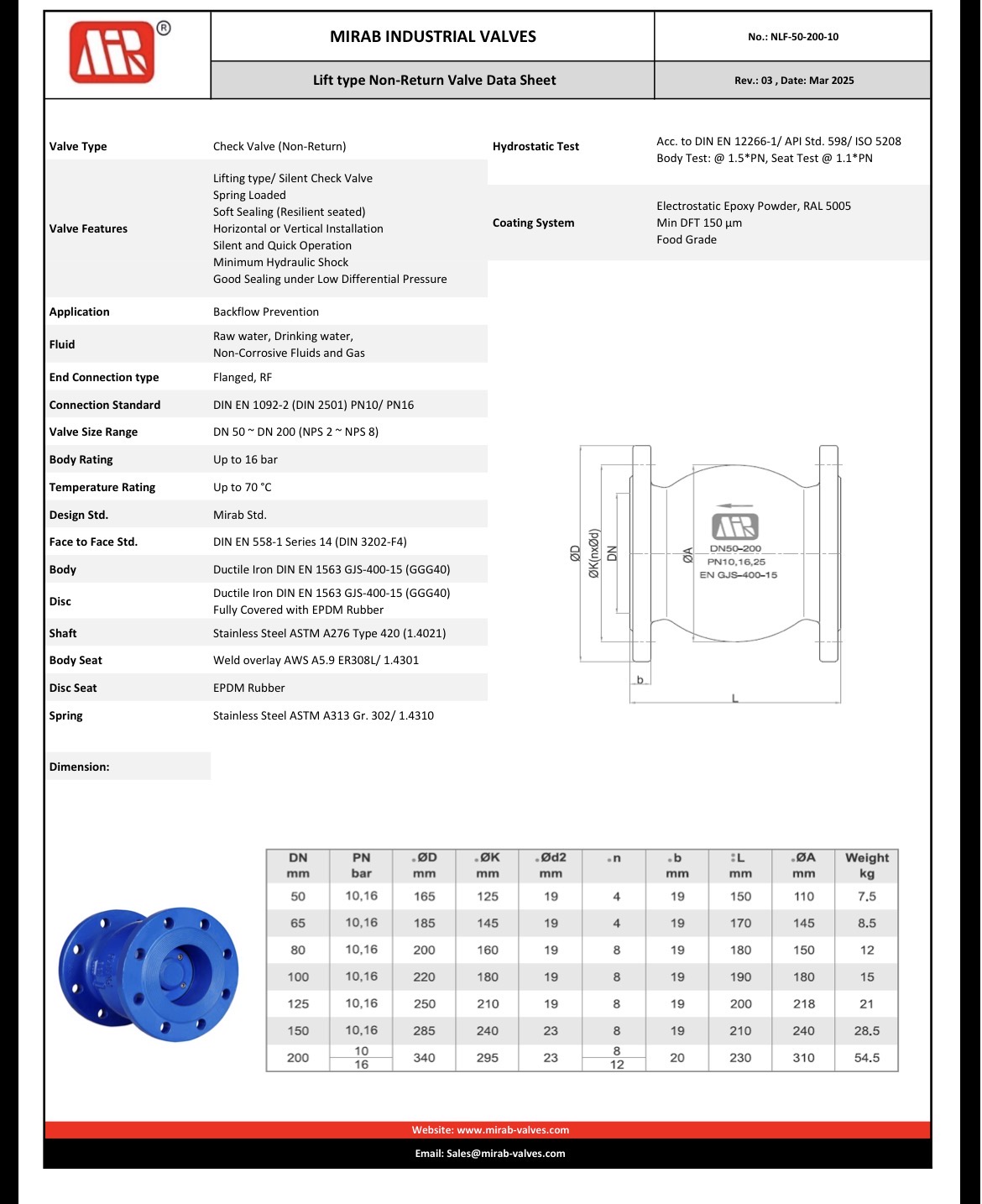

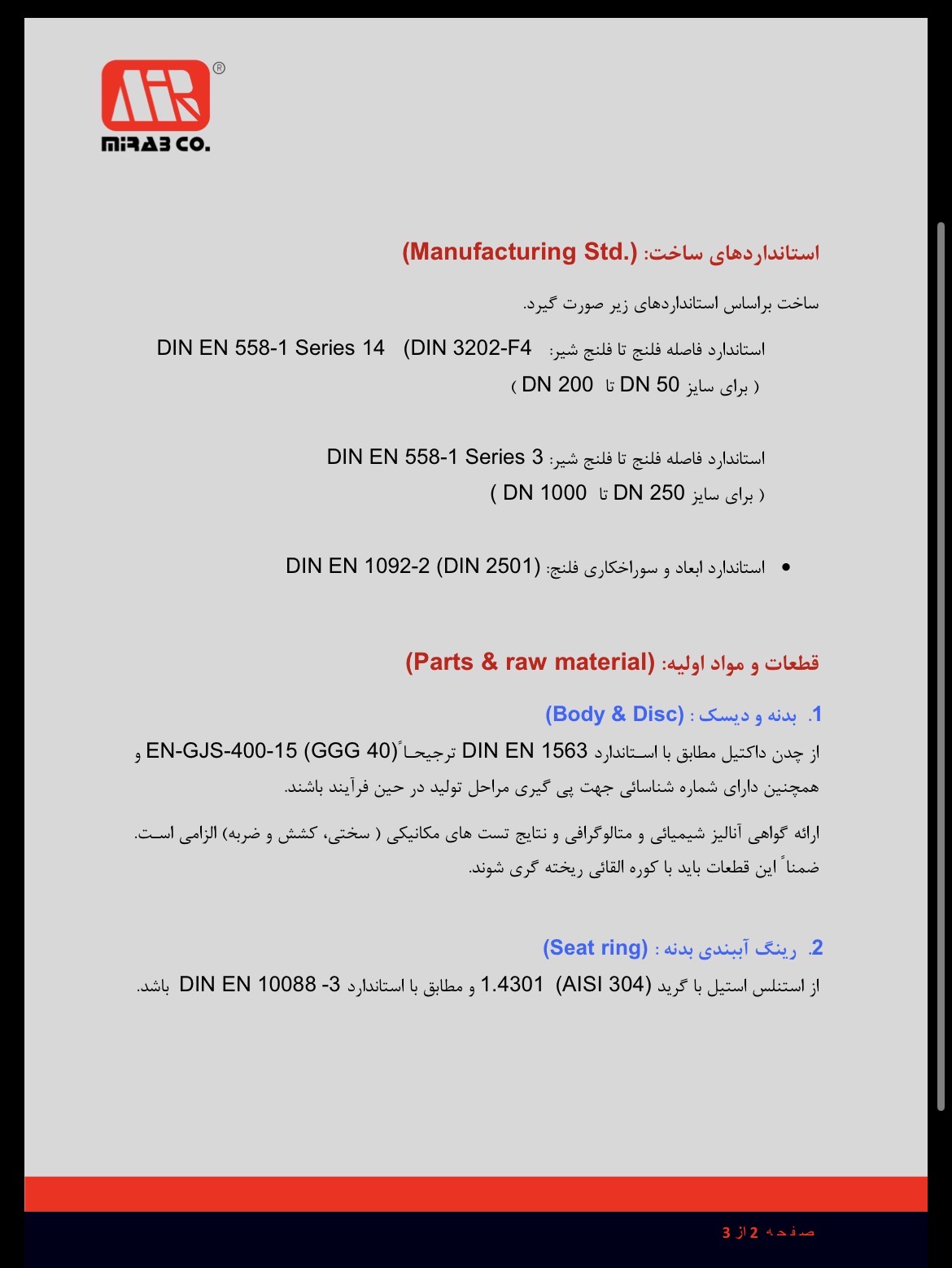

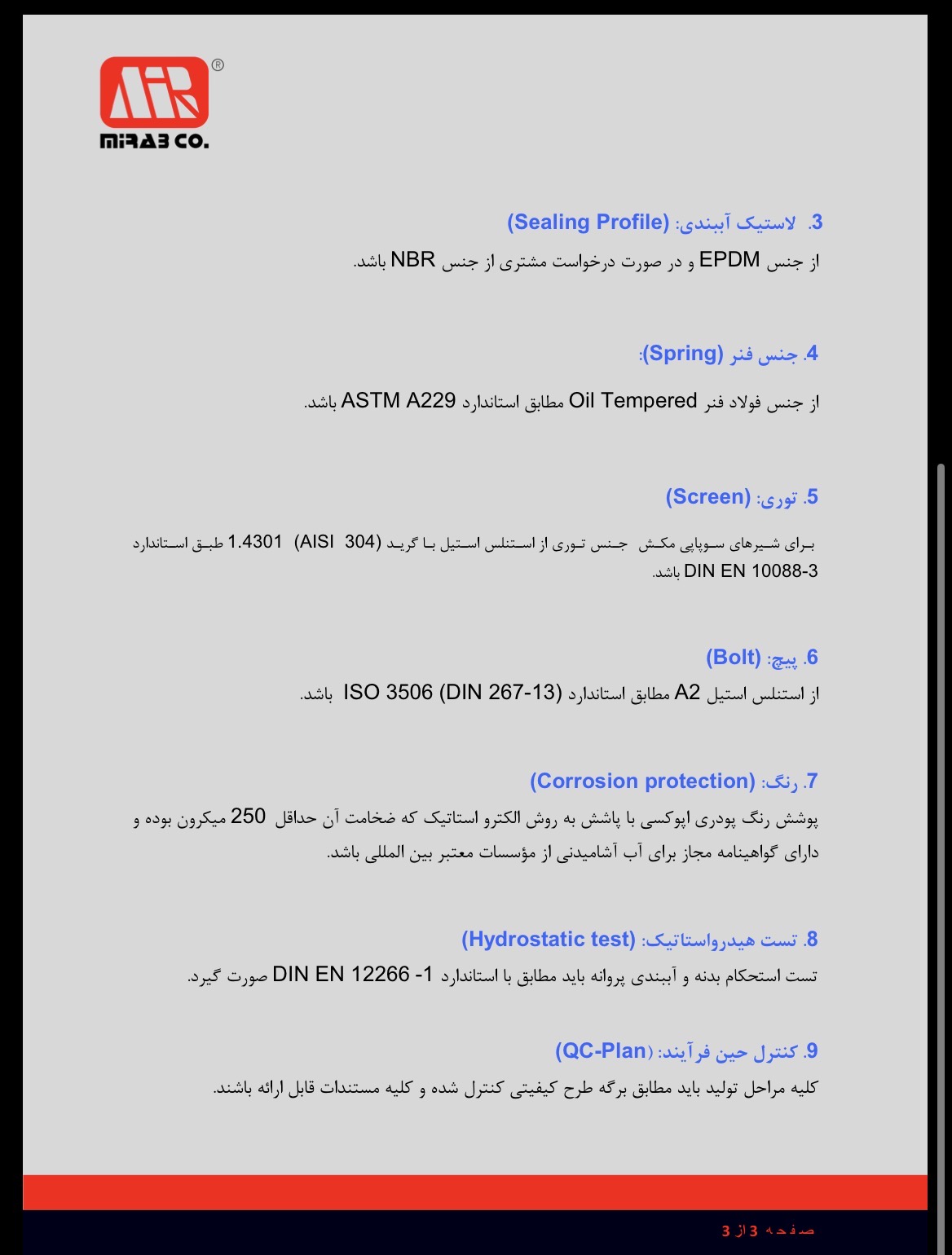

مشخصات فنی مهم

• نوع شیر: یکطرفه سوپاپی فنردار
• فشار نامی محصول: PN16
• مکانیزم عملکرد: خودکار
• نوع آب‌بندی: فلز به الاستومر
• قابلیت نصب در خطوط افقی و عمودی
• مناسب برای آب خام و آب آشامیدنی
• مناسب برای هوا تا دمای حداکثر ۷۰ درجه سانتی‌گراد
• بازه کلی خانواده NLF میراب: DN50 تا DN1000
• بازه کلی فشار خانواده NLF: PN6 تا PN40

محدودیت‌های کاربردی محصول

شیر یکطرفه سوپاپی PN16 میراب برای سیالات حاوی ذرات ناخالصی جامد و مواد ساینده انتخاب مناسبی نیست. وجود ذرات جامد می‌تواند باعث آسیب به سطوح آب‌بندی، افزایش استهلاک و کاهش عملکرد صحیح دیسک شود.

برای خطوطی که سیال دارای ذرات جامد، لجن یا مواد ساینده است، باید نوع شیر یکطرفه بر اساس ماهیت سیال و شرایط فرآیندی انتخاب شود.

مقایسه با شیر یکطرفه دریچه‌ای

شیر یکطرفه سوپاپی و شیر یکطرفه دریچه‌ای هر دو برای جلوگیری از برگشت جریان استفاده می‌شوند، اما مکانیزم عملکرد آن‌ها متفاوت است. در شیر سوپاپی، دیسک با حرکت خطی و کورس کوتاه عمل می‌کند و برای عملکرد سریع و کم‌صدا طراحی شده است.

در مقابل، شیر یکطرفه دریچه‌ای دارای حرکت آونگی قطعه مسدودکننده است و به دلیل ساختار متفاوت، در برخی کاربردها مانند خطوط دارای ذرات معلق یا شرایط خاص جریان می‌تواند عملکرد متفاوتی داشته باشد. انتخاب بین این دو مدل باید بر اساس نوع سیال، سرعت جریان، افت فشار و شرایط نصب انجام شود.

نکات مهم هنگام خرید

• فشار کاری خط باید با PN16 مطابقت داشته باشد.
• سایز DN شیر باید مطابق قطر اسمی خط لوله انتخاب شود.
• جهت جریان باید با فلش درج‌شده روی بدنه شیر مطابقت داشته باشد.
• نوع سیال باید با محدوده کاربرد شیر سازگار باشد.
• برای سیالات حاوی ذرات جامد و ساینده، انتخاب این مدل باید با احتیاط انجام شود.
• در خطوط پمپاژ، محل نصب شیر باید با شرایط هیدرولیکی سیستم هماهنگ باشد.
• استاندارد و ابعاد فلنج‌ها باید با خط لوله مطابقت داشته باشد.

جمع‌بندی

شیر یکطرفه سوپاپی PN16 میراب با عملکرد خودکار، کورس کوتاه دیسک، عملکرد کم‌صدا و آب‌بندی مناسب، گزینه‌ای کاربردی برای جلوگیری از برگشت جریان در شبکه‌های آبرسانی، خطوط انتقال آب، ایستگاه‌های پمپاژ و برخی کاربردهای صنعتی است. طراحی این شیر امکان نصب در خطوط افقی و عمودی را فراهم می‌کند و با توجه به فشار نامی PN16، برای پروژه‌هایی که فشار کاری آن‌ها با این رده مطابقت دارد، قابل استفاده است. انتخاب صحیح سایز، بررسی نوع سیال و رعایت محدودیت استفاده در سیالات حاوی ذرات جامد و ساینده، برای عملکرد مطمئن و طول عمر مناسب محصول ضروری است.
