دسته‌بندی: شیرآلات میراب
نوع محصول:شیر پروانه‌ای اهرمی (Butterfly Valve – Lever Type)
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد:اهرمی دستی (Hand Lever)

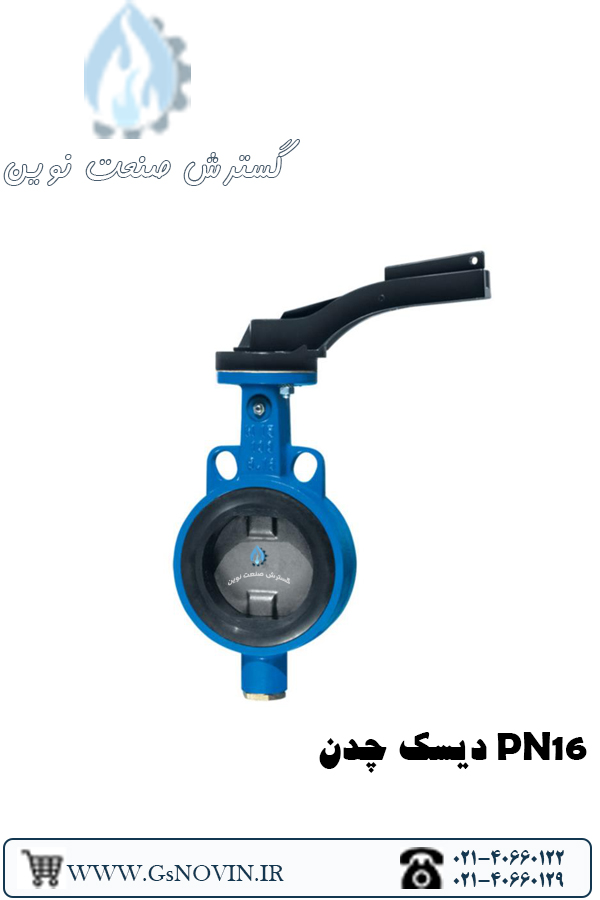

شیر پروانه ای اهرمی PN16 دیسک چدن میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی

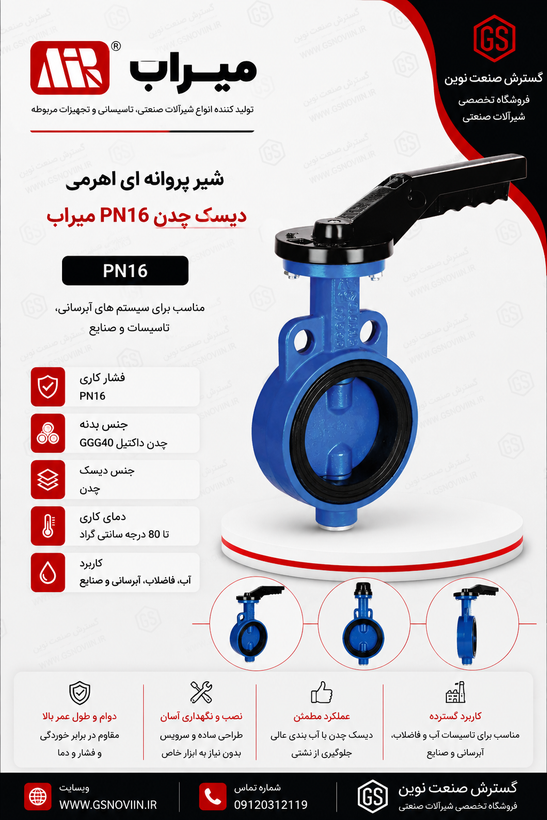

شیر پروانه‌ای ویفری اهرمی PN16 دیسک چدن میراب — مدل BCW
معروف به شیر پروانه‌ای ویفری میراب، Wafer Butterfly Valve Lever Type و شیر پروانه‌ای بدون فلنج در تأسیسات آب، فاضلاب و صنعتی
کاتالوگ رسمی میراب — مشخصات کلی BCW
دیتاشیت فنی — ابعاد و فشار کاری PN16
جنس قطعات و استاندارد ساخت
فشار کاریPN 16
رنج DN20 – 300
بدنه / دیسکDuctile Iron
آب‌بندیEPDM
✓ نقاط قوت
- ⚙بدنه و دیسک از چدن داکتیل EN 1563 / EN-GJS-400-15، مقاوم و مناسب برای فشار کاری تا ۱۶ بار
- ⚙لاستیک آب‌بندی U-شکل داخل بدنه، آب‌بندی از هر دو سمت پروانه را تامین می‌کند و نیازی به واشر (گسکت) ندارد
- ⚙لاستیک آب‌بندی به‌راحتی و بدون باز کردن کامل شیر از بدنه قابل تعویض است
- ⚙طراحی مطابق استاندارد ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰، وزن و ابعاد کم که مشکلات نصب، انبارداری و حمل‌ونقل را کاهش می‌دهد
- ⚙مناسب خطوط و ایستگاه‌های پمپاژ با فشار کاری بالاتر از حد معمول
- ⚙قابل نصب در تمامی حالت‌ها — عمودی، افقی و مایل
! نکات قابل توجه
- ⚙هرگز از واشر آب‌بندی (گسکت) استفاده نکنید؛ استفاده از گسکت عملکرد شیر را مختل می‌کند
- ⚙این طرح سنتریک برای فلنج‌های پلی‌اتیلن و فلنج‌های فولادی تیپ ۰۱ و تیپ ۱۲ استاندارد EN1092-1 و همچنین فلنج‌های Slip-on و Lapped استاندارد ASME B16.5 مناسب نیست
- ⚙حداکثر سرعت عبوری توصیه‌شده برای آب با آب‌بندی EPDM، ۱.۵ متر بر ثانیه است؛ برای شرایط کاری متفاوت (نوع سیال، دما، فشار) لازم است با شرکت میراب هماهنگ شود
- ⚙اگر فشار کاری خط لوله شما حداکثر ۱۰ بار است، مدل PN10 اقتصادی‌تر و کافی است و نیازی به هزینه اضافه PN16 نیست
تفاوت با مدل PN10 همین سری مدل PN16 که در این بررسی مورد بررسی قرار گرفته، برای خطوط و ایستگاه‌های پمپاژی با فشار کاری تا ۱۶ بار طراحی و تست شده است. در مقابل، مدل PN10 برای خطوط با فشار کاری تا ۱۰ بار مناسب و از نظر قیمت اقتصادی‌تر است. انتخاب بین این دو صرفاً باید بر اساس فشار واقعی خط لوله شما انجام شود، نه صرفاً بر اساس بالاتر بودن رده فشاری.
جمع‌بندی
برای خطوط آب، فاضلاب و ایستگاه‌های پمپاژ کشاورزی و صنعتی که فشار کاری آن‌ها تا ۱۶ بار می‌رسد، شیر پروانه‌ای ویفری اهرمی میراب با بدنه و دیسک چدن داکتیل EN1563، فلنج مطابق DIN2501/ANSI B16.5 Class150 و فشار کاری PN16، گزینه‌ای مطمئن و بادوام است.
BCW WAFER LEVER DUCTILE IRON EN1563 ISO 5752 SERIES 20 PN 16 DN 20-300
جدول کامل ابعاد و مشخصات PN16 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN (mm)
øk فلنج (mm)
d سوراخ (mm)
تعداد سوراخ (n)
L طول شیر (mm)
ØC قطر دیسک (mm)
A (mm)
B (mm)
ØG فلنج عملگر (mm)
وزن (kg)
20
75
14
4
33
30
104
60
65
1.6
25
85
14
4
33
30
104
60
65
1.7
32
100
19
4
33
30
104
60
65
1.8
40
110
19
4
33
40
113
70
65
2.2
50
125
19
4
43
50
126
82
65
2.7
65
145
19
4
46
65.7
136
92
65
3.3
80
160
19
8
46
79.5
159
104
90
4.5
100
180
19
8
52
99.6
167
113
90
5.4
125
210
19
8
56
124
181
127
90
7.3
150
240
23
12
56
151.4
203
152
90
9.2
200
295
23
12
60
199
228
176
90
12
250
355
28
12
68
251
266
214
125
24
300
410
28
12
78
299
293
239
125
26
L (طول شیر) مطابق استاندارد ISO 5752 سری ۲۰ یا DIN EN 558 سری ۲۰. ابعاد فلنج محل نصب عملگر (ØG) مطابق استاندارد ISO 5211. تست فشار طبق DIN EN 12266-1 برای PN16: تست فشار با آب ۱۸ بار، تست آب‌بندی ۱۶ بار. توجه: از DN150 به بالا، تعداد سوراخ‌های فلنج و قطر øk در کلاس PN16 با PN10 متفاوت است.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه و دیسک (پروانه)
چدن داکتیل — EN 1563 / EN-GJS-400-15
شفت
استینلس استیل — DIN EN 10088-3 / 1.4021 (معادل AISI 420)
لاستیک آب‌بندی
EPDM (به سفارش: NBR)
استاندارد ابعاد فلنج اتصال
DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150
استاندارد طول شیر (Face to Face)
DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1)
استاندارد فلنج محل نصب عملگر دستی
ISO 5211
نوع عملگر
اهرم دستی (قابل ارتقا به گیربکس، عملگر برقی یا پنوماتیک)
کاربرد
قطع‌ووصل و کنترل جریان آب در خطوط تاسیساتی، آب و فاضلاب و کشاورزی با فشار کاری بالاتر
