نوع محصول:شیر آتشنشانی ایستاده (Fire Hydrant)
برند:وگ بیهمتا
کلاس فشار:PN16
نوع نصب :ایستاده (Above-Ground)
شیر آتشنشانی ایستاده PN16 وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر آتشنشانی ایستاده (نوع A) PN16 وگ ایران (بیهمتا) — بررسی فنی
معروف به هیدرانت ایستاده، Underground Hydrant Type A و هیدرانت آتشنشانی زمینی در بازار شیرآلات آب و اطفاء حریق

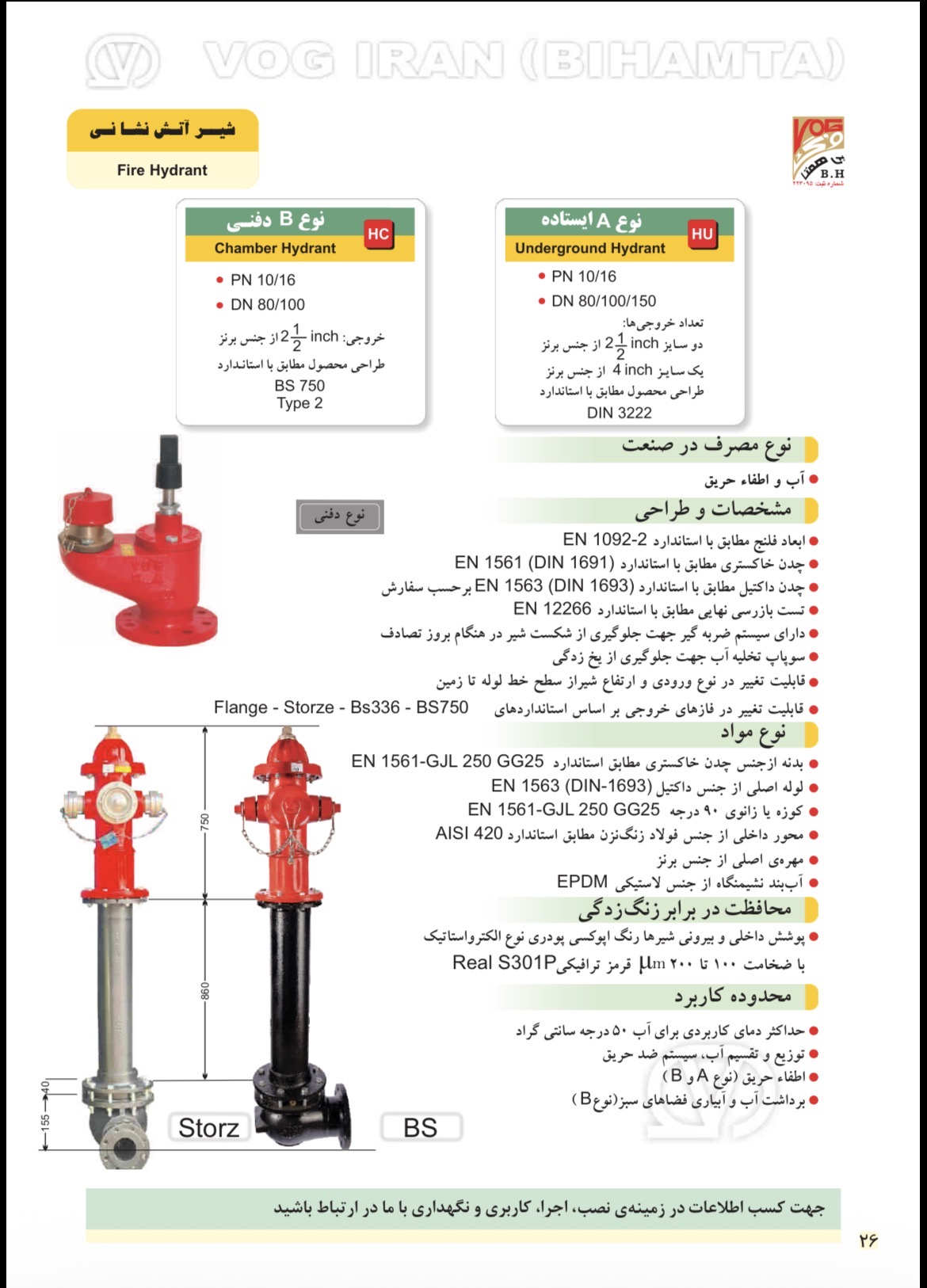

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

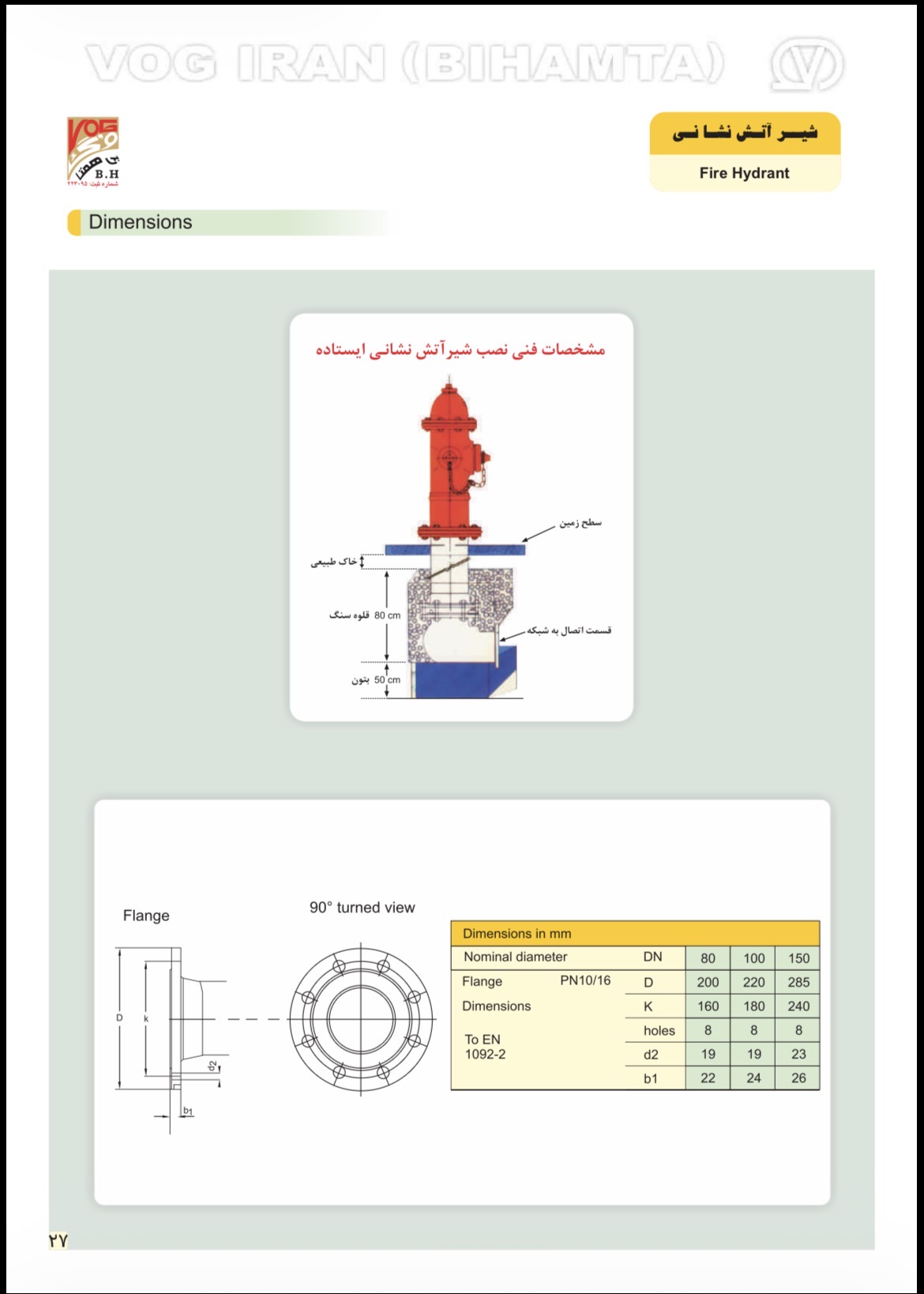

صفحه دوم کاتالوگ — مشخصات فنی نصب و جدول ابعاد فلنج
فشار کاریPN 10/16
رنج DN80~150 mm
جنس بدنهCast Iron GG25
خروجی2×2.5" + 1×4" Bronze
✓ نقاط قوت
- سه دهانه خروجی همزمان (دو خروجی ۲.۵ اینچ و یک خروجی ۴ اینچ، همگی از جنس برنز)، امکان اتصال چند شلنگ آتشنشانی بهطور همزمان یا اتصال به تانکر آتشنشانی از خروجی بزرگ
- سیستم ضدضربه (Break-away) که در صورت برخورد وسیله نقلیه یا ضربه فیزیکی، از شکستن کامل بدنه شیر و قطع کارکرد شبکه جلوگیری میکند
- سوپاپ تخلیه آب داخلی، پس از بستهشدن هیدرانت آب باقیمانده در بدنه بالای زمین را تخلیه کرده و از یخزدگی و ترکیدگی در فصل سرما جلوگیری میکند
- قابلیت تنظیم طول غلاف بر اساس ارتفاع واقعی خط لوله تا سطح زمین، متناسبسازی با عمق نصب هر پروژه
- قابلیت تغییر نوع فازهای خروجی مطابق استانداردهای مختلف (Flange، Storz، BS336، BS750) — سازگاری با تجهیزات آتشنشانی محلی هر منطقه
- پوشش رنگ اپوکسی پودری الکترواستاتیک قرمز ترافیکی (Real S301P)، هم مقاوم در برابر خوردگی و هم قابل مشاهده و شناسایی سریع در محیط
! نکات قابل توجه
- حداکثر دمای کاربردی مجاز برای آب ۵۰ درجه سانتیگراد است؛ برای سیالات با دمای بالاتر مناسب نیست
- این مدل به دلیل ارتفاع بالای زمین (بخش ایستاده)، در معرض برخورد فیزیکی بیشتری نسبت به نوع دفنی (Type B) قرار دارد؛ هرچند سیستم ضدضربه این ریسک را کاهش میدهد نه حذف میکند
- محور داخلی از فولاد زنگنزن AISI 420 است اما لوله اصلی از چدن داکتیل؛ در نصب باید از عدم واردشدن بار جانبی غیرمجاز به بدنه اطمینان حاصل شود
تفاوت با شیر آتشنشانی دفنی (نوع B) نوع ایستاده (A) بخشی از بدنه و کوزه خروجیها بالای سطح زمین قرار دارد و امکان اتصال همزمان چند شلنگ (دو خروجی ۲.۵ اینچ و یک خروجی ۴ اینچ) را فراهم میکند؛ در مقابل، نوع دفنی (Chamber Hydrant, Type B) کاملاً زیر سطح زمین در یک محفظه (چمبر) نصب میشود و فقط یک خروجی ۲.۵ اینچ دارد. نوع دفنی برای فضاهایی که دسترسی زمینی محدود یا ریسک برخورد بالاست (مثل پارکینگها و پیادهروهای شلوغ) مناسبتر است، در حالی که نوع ایستاده برای دسترسی سریعتر تیم آتشنشانی در فضای باز طراحی شده است.
جمعبندی
برای شبکههای آبرسانی شهری و سیستمهای اطفاء حریق ساختمانی و صنعتی که نیاز به دسترسی سریع و اتصال همزمان چند شلنگ آتشنشانی دارند، شیر آتشنشانی ایستاده وگ ایران با سیستم ضدضربه، سوپاپ تخلیه ضد یخزدگی و سه دهانه خروجی برنزی، مطابق استاندارد DIN 3222 و EN 1092-2، گزینهای استاندارد و قابل اتکا برای پروژههای DN80 تا DN150 است.
UNDERGROUND HYDRANT TYPE A CAST IRON BODY GG25 BREAK-AWAY SYSTEM DN 80-150 PN 10/16
مشخصات فنی و ابعاد فلنج (تمام سایزها)
| DN (mm) | قطر فلنج D (mm) | K (دایره پیچ) (mm) | تعداد سوراخ | d2 (mm) | b1 (mm) |
|---|---|---|---|---|---|
| 80 | 200 | 160 | 8 | 19 | 22 |
| 100 | 220 | 180 | 8 | 19 | 24 |
| 150 | 285 | 240 | 8 | 23 | 26 |
ابعاد فلنج مطابق استاندارد EN 1092-2 از دیتاشیت رسمی استخراج شده است. نصب استاندارد این محصول شامل بستری از قلوهسنگ به ضخامت ۸۰ سانتیمتر و پوشش بتنی ۵۰ سانتیمتری زیر نقطه اتصال به شبکه است — طبق نمودار نصب کاتالوگ رسمی.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن خاکستری مطابق EN 1561-GJL 250 (GG25) |
| لوله اصلی | چدن داکتیل مطابق EN 1563 (DIN-1693) |
| کوزه یا زانوی ۹۰ درجه | چدن خاکستری EN 1561-GJL 250 (GG25) |
| محور داخلی | فولاد زنگنزن مطابق استاندارد AISI 420 |
| مهره اصلی | برنز |
| آببند نشیمنگاه | لاستیک EPDM |
| خروجیها (۲ عدد ۲.۵ اینچ و ۱ عدد ۴ اینچ) | برنز |
| پوشش ضدخوردگی | رنگ اپوکسی پودری الکترواستاتیک قرمز ترافیکی، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real S301P) |
استانداردهای مرجع طراحی
طراحی محصول مطابق استاندارد DIN 3222؛ ابعاد فلنج مطابق EN 1092-2؛ چدن خاکستری مطابق EN 1561 (DIN 1691)؛ چدن داکتیل مطابق EN 1563 (DIN 1693)؛ تست بازرسی نهایی مطابق EN 12266. حداکثر دمای کاربردی آب: ۵۰ درجه سانتیگراد.
