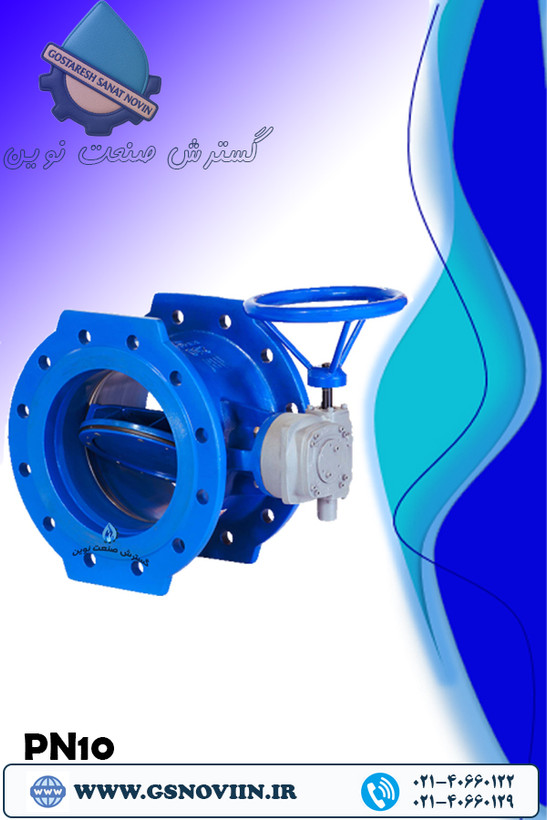

شیر پروانه‌ای فلنجدار گیربکسی PN10 میراب

نقد و بررسی شیر پروانه‌ای فلنجدار گیربکسی PN10 میراب

شیر پروانه‌ای فلنجدار گیربکسی PN10 میراب یکی از گزینه‌های مناسب برای قطع و وصل و ایزوله‌سازی جریان در خطوط انتقال و توزیع آب، تأسیسات، ایستگاه‌های پمپاژ و پروژه‌های صنعتی است. طراحی فلنجدار این شیر امکان اتصال مستقیم به فلنج‌های خط لوله را فراهم می‌کند و ساختار گیربکسی، کنترل چرخش دیسک را در سایزها و شرایطی که نیروی دستی بیشتری مورد نیاز است، ساده‌تر می‌کند.

در این مدل، باز و بسته شدن شیر با استفاده از گیربکس حلزونی و حرکت چرخشی ۹۰ درجه‌ای انجام می‌شود. نسبت کاهش گیربکس باعث می‌شود گشتاور مورد نیاز اپراتور برای چرخاندن دیسک کاهش پیدا کند و حرکت دیسک به‌صورت کنترل‌شده‌تر انجام شود.

شیر پروانه‌ای فلنجدار PN10 میراب برای کاربردهای قطع و وصل جریان طراحی شده است. در حالت کاملاً باز، طراحی دیسک و مسیر جریان به کاهش محدودیت عبور سیال کمک می‌کند و در حالت بسته، آب‌بندی دوطرفه برای ایزوله کردن جریان فراهم می‌شود.

طراحی فلنجدار و عملکرد گیربکس

برخلاف مدل‌های ویفری که بین دو فلنج نصب می‌شوند، شیر پروانه‌ای فلنجدار دارای اتصال فلنجی در دو طرف بدنه است و مستقیماً به فلنج‌های خط لوله متصل می‌شود. این ساختار برای پروژه‌هایی که به اتصال فلنجی مستقل و استحکام مناسب در خط لوله نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود.

گیربکس حلزونی با تبدیل حرکت چرخشی فلکه به چرخش ۹۰ درجه‌ای دیسک، باز و بسته کردن شیر را کنترل می‌کند. وجود نشانگر وضعیت باز و بسته بودن نیز به اپراتور کمک می‌کند موقعیت شیر را سریع‌تر تشخیص دهد.

مزایای شیر پروانه‌ای فلنجدار گیربکسی PN10 میراب

• مناسب برای قطع و وصل و ایزوله‌سازی جریان
• اتصال فلنجی مناسب برای خطوط لوله و پروژه‌های انتقال سیال
• عملکرد آسان‌تر به کمک گیربکس حلزونی
• کاهش گشتاور مورد نیاز برای کارکرد شیر
• آب‌بندی دوطرفه
• طراحی فشرده‌تر نسبت به برخی شیرهای قطع و وصل فلنجی دیگر
• افت فشار مناسب در حالت کاملاً باز
• بدنه چدن داکتیل با استحکام مناسب
• پوشش اپوکسی پودری برای افزایش مقاومت در برابر خوردگی
• قابلیت استفاده در خطوط انتقال و توزیع آب
• مناسب برای ایستگاه‌های پمپاژ و تأسیسات صنعتی
• امکان کنترل دقیق‌تر باز و بسته شدن نسبت به عملکرد مستقیم دستی در سایزهای بزرگ‌تر

کاربردهای شیر پروانه‌ای فلنجدار PN10 میراب

• شبکه‌های انتقال آب
• شبکه‌های توزیع آب شهری
• خطوط آب خام و آب آشامیدنی
• ایستگاه‌های پمپاژ
• تأسیسات آبرسانی
• خطوط انتقال پساب و فاضلاب
• پروژه‌های عمرانی و زیرساختی
• کاربردهای صنعتی با سیالات سازگار با متریال شیر

متریال و ساختار محصول

در دیتاشیت رسمی این خانواده، بدنه شیر از چدن داکتیل GJS-400-15 معرفی شده است. جنس دیسک با توجه به سایز و پیکربندی محصول می‌تواند متفاوت باشد؛ در مدل‌های استاندارد ارائه‌شده برای سایزهای مختلف، انتخاب متریال دیسک باید مطابق مشخصات فنی محصول تأمین‌شده بررسی شود.

آب‌بندی بدنه با لاینر الاستومری انجام می‌شود و نوع لاستیک باید با توجه به نوع سیال و دمای کاری انتخاب شود. در پیکربندی استاندارد این خانواده، EPDM برای کاربردهای آبی مورد استفاده قرار می‌گیرد.

پوشش بدنه با رنگ اپوکسی پودری الکترواستاتیک انجام می‌شود و به افزایش مقاومت سطح شیر در برابر شرایط محیطی و خوردگی کمک می‌کند.

استانداردهای طراحی و آزمایش

• طراحی مطابق DIN EN 593
• مطابق الزامات API 609 Category A
• ابعاد طولی مطابق DIN EN 558-1 Series 20
• اتصال فلنجی مطابق DIN EN 1092 برای رده‌های فشاری PN10 و PN16
• آزمایش هیدروستاتیک مطابق DIN EN 12266-1، API 598 و ISO 5208

نکات مهم هنگام خرید و انتخاب

• فشار کاری خط باید با رده PN10 شیر مطابقت داشته باشد.
• سایز شیر باید مطابق قطر اسمی خط لوله انتخاب شود.
• جنس دیسک باید با نوع سیال و شرایط خوردگی سازگار باشد.
• نوع لاستیک آب‌بندی باید با نوع سیال و دمای کاری مطابقت داشته باشد.
• استاندارد و ابعاد فلنج‌های خط لوله باید با شیر مطابقت داشته باشد.
• برای کنترل دائمی دبی، استفاده از این شیر باید فقط در محدوده مجاز و شرایط طراحی‌شده انجام شود.
• در هنگام نصب، هم‌راستایی فلنج‌ها و عدم اعمال تنش اضافی به بدنه شیر باید بررسی شود.

جمع‌بندی

شیر پروانه‌ای فلنجدار گیربکسی PN10 میراب با اتصال فلنجی، عملکرد گیربکس حلزونی، آب‌بندی دوطرفه و طراحی مناسب برای قطع و وصل جریان، گزینه‌ای کاربردی برای شبکه‌های انتقال و توزیع آب، ایستگاه‌های پمپاژ، تأسیسات و پروژه‌های صنعتی است. استفاده از گیربکس باعث کاهش نیروی مورد نیاز برای کارکرد شیر و کنترل بهتر باز و بسته شدن دیسک می‌شود. برای انتخاب نهایی، تطبیق فشار PN10، سایز، نوع سیال، دمای کاری و متریال قطعات با شرایط واقعی پروژه ضروری است.
