دستهبندی: انواع شیرآلات
نوع محصول:شیر پروانهای فلنجدار (Flanged Butterfly Valve)
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد:گیربکسی دستی (Worm Gear Operator)

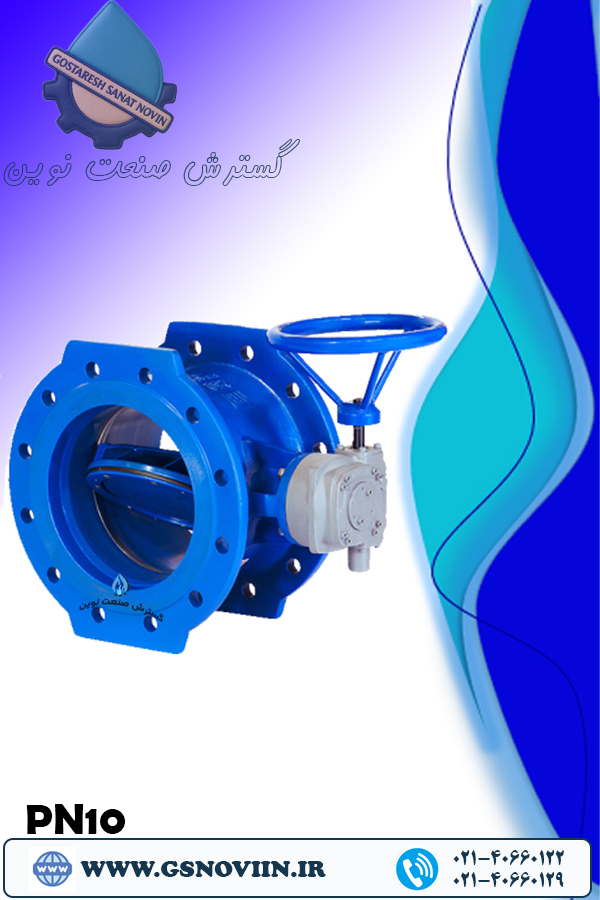

شیر پروانهای فلنجدار گیربکسی PN10 میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی

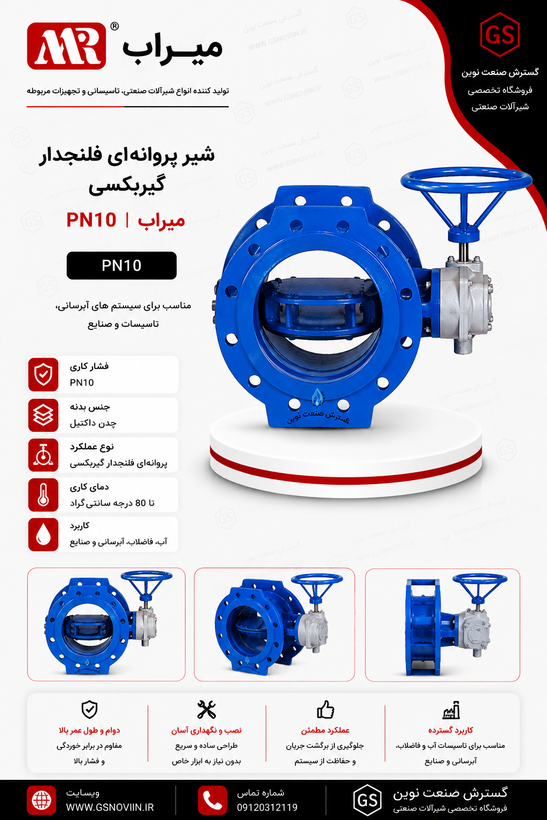

شیر پروانهای فلنجدار گیربکسی PN10 میراب
معروف به شیر پروانهای Wafer/Flanged، Gear Operated Butterfly Valve و دمپر فلنجی در خطوط انتقال آب و فاضلاب با فشار کاری متوسط

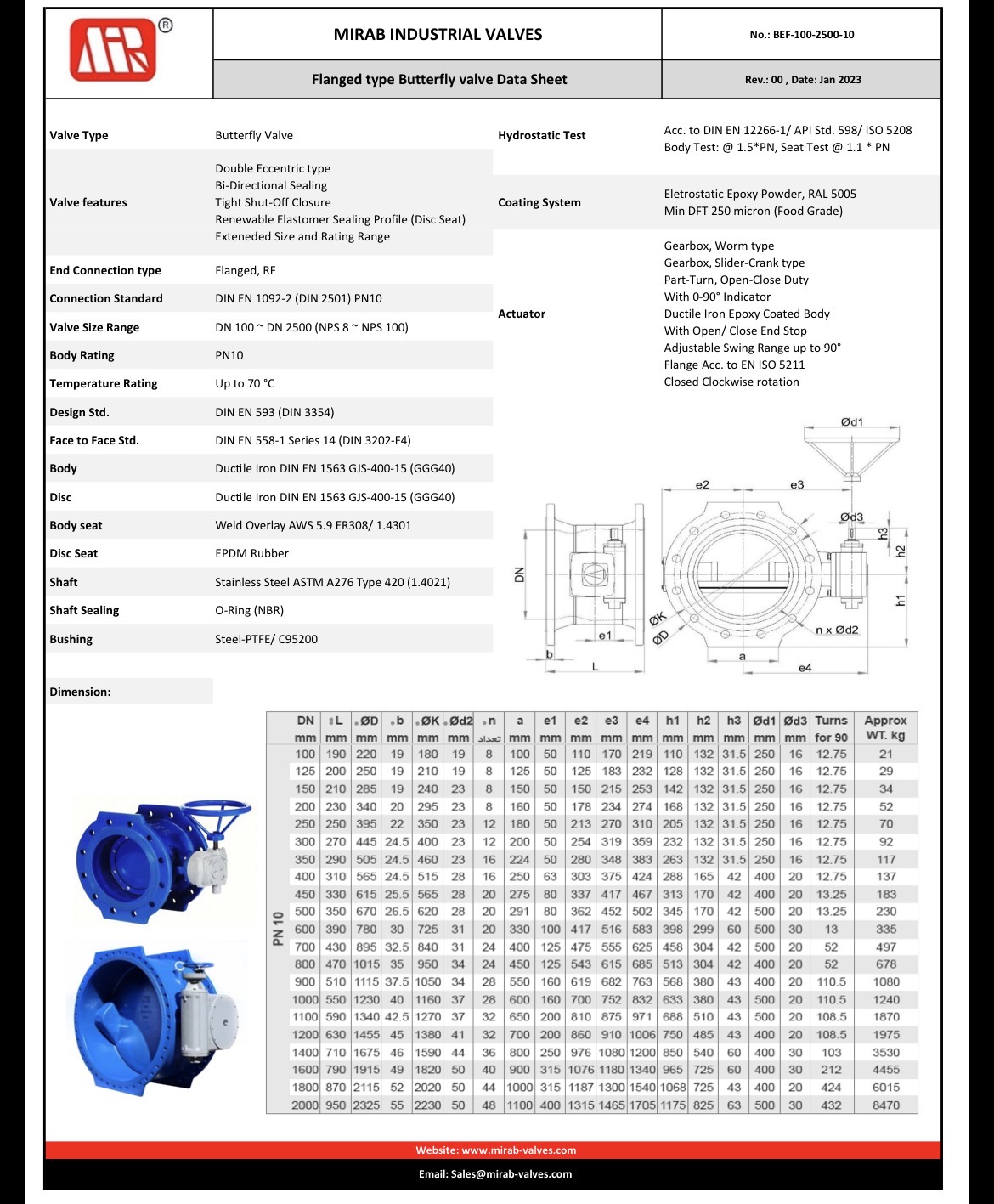

جلد کاتالوگ رسمی میراب — شیرهای پروانهای فلنجدار

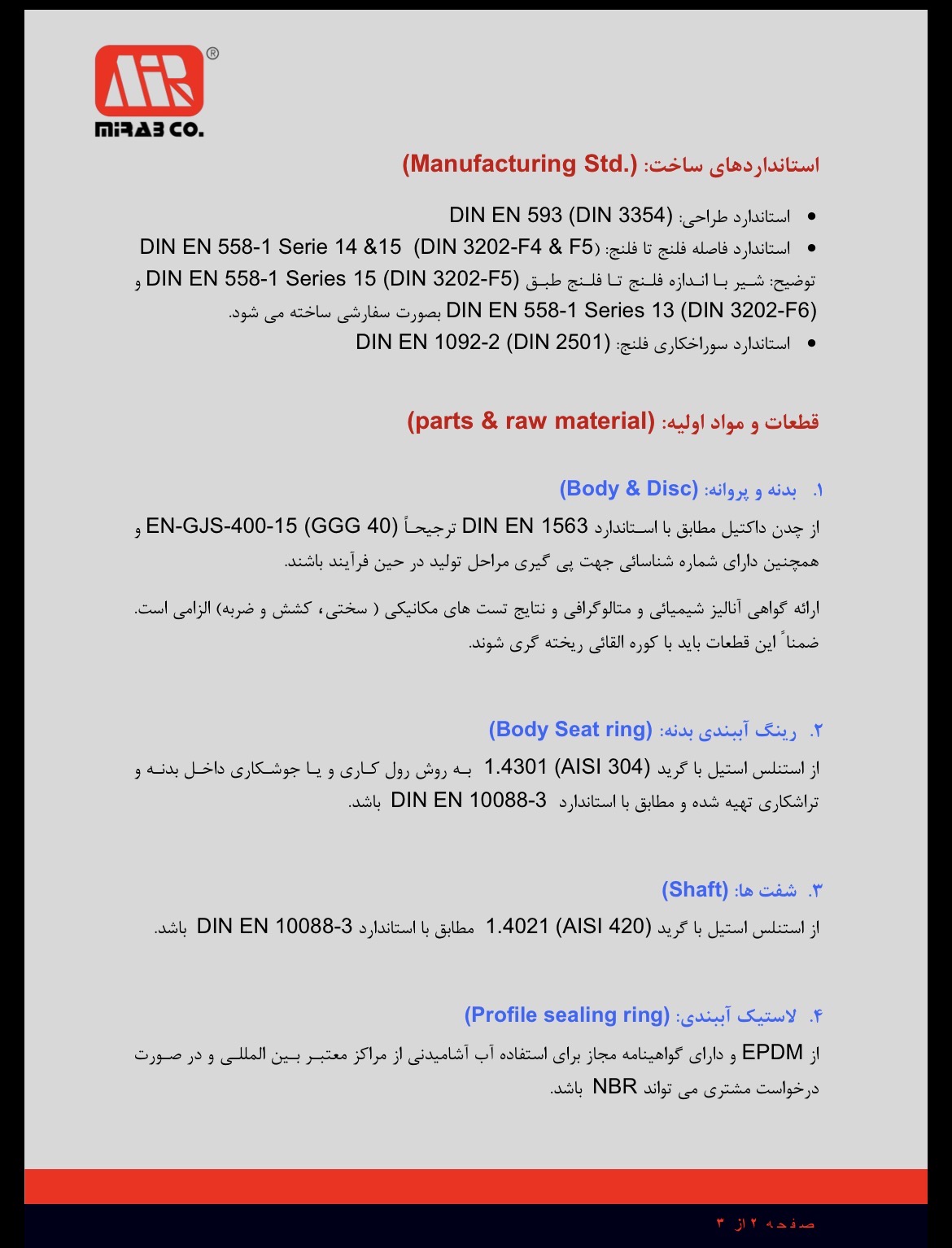

نمای فنی برشخورده و شمارهگذاری قطعات داخلی

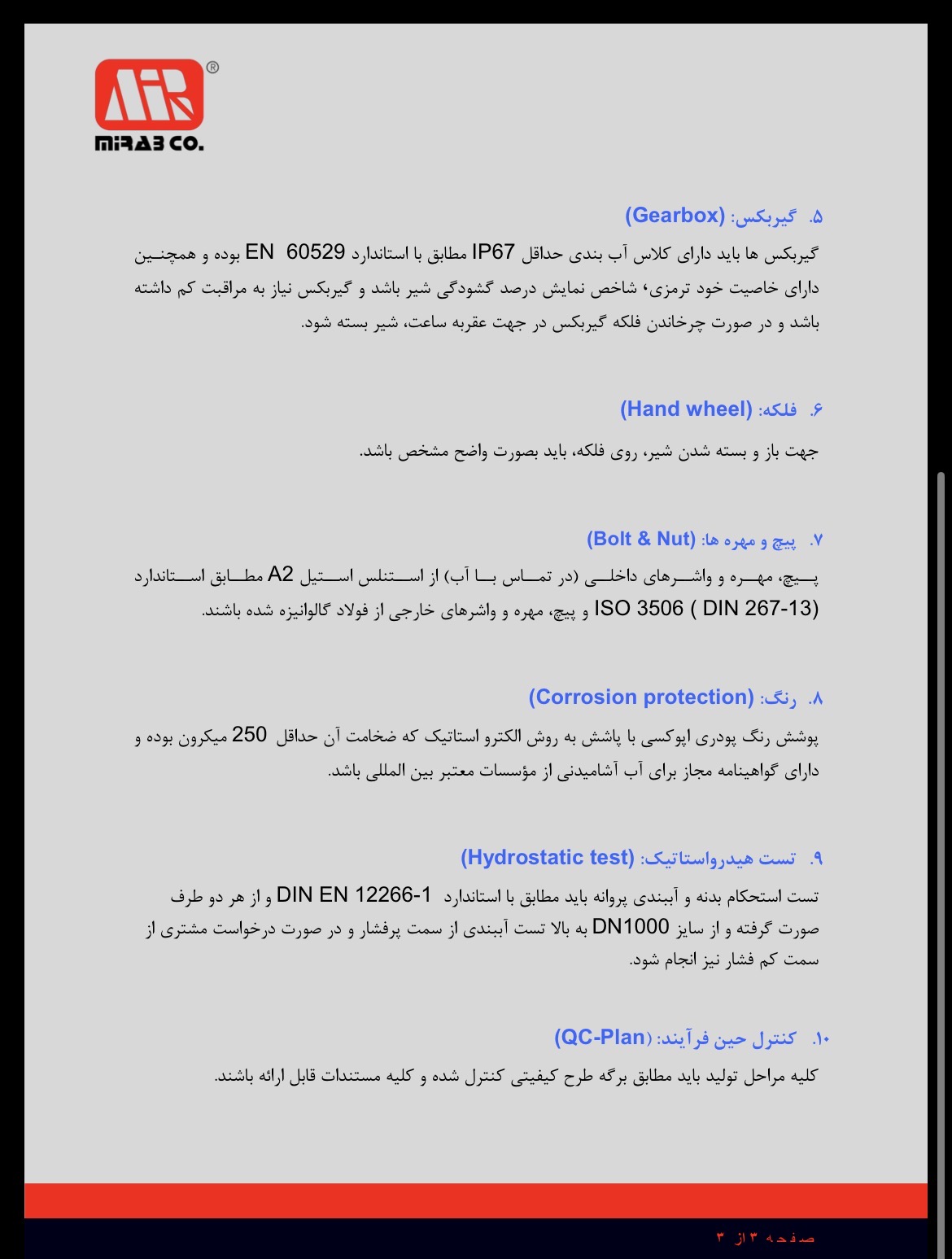

جدول جنس قطعات و انواع رینگ آببندی
فشار کاریPN 10
نوع اتصالFlanged
بدنه / پروانهDuctile Iron
عملگرGearbox
✓ نقاط قوت
- ⚙بدنه و پروانه از چدن داکتیل EN-GJS-400-15 (به سفارش با EN-GJS-500-7 نیز ارائه میشود)، مقاوم برای نصب دائم روی خطوط انتقال آب و فاضلاب
- ⚙در فشار کاری PN10، همان خانواده محصول امکان تولید تا PN16 را نیز دارد؛ برای پروژههایی که فشار خط کمتر از ۱۰ بار است، انتخاب نسخه PN10 هزینه تمامشده مناسبتری دارد
- ⚙عملگر گیربکس آئوما در ۴ حالت چرخش (RR، LL، RL، LR) و ۸ حالت نصب روی خط لوله قابل سفارش است
- ⚙گزینههای متعدد رینگ آببندی (پرچی، رولشده، جوشی تکآلیاژ، جوشی چندلایه) متناسب با شرایط کاری و سایز
- ⚙بوشهای بدنه و کوتاه با روانکاری خودکار (Steel-PTFE) در سایزهای تا DN800/PN10، کاهش اصطکاک و افزایش عمر یاتاقان
- ⚙امکان تجهیز خط به سیستم کنارگذر (By-Pass، فشار PN6 تا PN40، سایز DN500 تا DN1400)، برای تسهیل باز و بسته شدن شیرهای قطر بزرگ و کاهش محسوس ضربه قوچ هنگام آبگیری خط
- ⚙خانواده محصول طیف سایزی بسیار وسیعی دارد (تا DN1200 در نسخه استاندارد و تا DN3000 در نسخه لاینینگدار)، مناسب پروژههای بزرگ آبرسانی
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و فلنجبهفلنج مطابق DIN EN 558-1 Series 13/ISO 5752-13
! نکات قابل توجه
- ⚙جدول دقیق ابعاد و وزن (طول، قطر بیرونی، وزن هر سایز) برای این مدل مشخص در صفحات ارسالی کاتالوگ موجود نبود؛ فقط مشخصات کلی (فشار/سایز/استاندارد) و جدول جنس قطعات ارائه شده است. برای دریافت ابعاد دقیق سایز موردنظر، با کارشناسان گسترش صنعت نوین تماس بگیرید
- ⚙جهت چرخش گیربکس (RR/LL/RL/LR) و حالت نصب باید هنگام سفارش دقیقاً مشخص شود؛ این پارامترها پس از تولید بهسادگی قابل تغییر نیستند
- ⚙در سایزهای بزرگتر از DN1000، اگر جهت جریان سیال از سمت مقابل بازویی پروانه باشد، باید پیش از تولید به میراب اطلاع داده شود تا تنظیمات لاستیک آببندی بر همین اساس انجام گیرد
- ⚙این نسخه استاندارد برای سیالات غیرخورنده طراحی شده؛ برای آب دریا یا سیالات خورنده باید نسخه لاینینگدار (پوشش لاستیک سخت حداقل ۳ میلیمتر روی بدنه و پروانه) سفارش داده شود
- ⚙سیستم کنارگذر (By-Pass) قطعهای جداگانه و اختیاری است؛ در صورت نیاز باید همزمان با سفارش شیر اصلی مشخص شود، چون طول آن مطابق ردیف F5 استاندارد DIN3202 محاسبه میشود
PN10 در برابر PN16 — کدام را انتخاب کنیم؟ فشار کاری خط لوله، معیار اصلی انتخاب بین این دو نسخه است. نسخه PN10 برای خطوطی که حداکثر فشار عملیاتی آنها تا ۱۰ بار است (اغلب خطوط شهری آب و فاضلاب با فشار متوسط) کفایت میکند و از نظر قیمت تمامشده مقرونبهصرفهتر است. اگر فشار خط ممکن است به بالای ۱۰ بار برسد یا استانداردهای پروژه فشار PN16 را الزام کرده باشند، باید همان خانواده محصول را در نسخه PN16 سفارش داد؛ ابعاد فلنج و فلنجبهفلنج در هر دو نسخه یکسان و مطابق DIN EN 1092-2 است، تفاوت اصلی در ضخامت بدنه و کلاس تحمل فشار میباشد. پیش از ثبت سفارش، فشار کاری واقعی خط را با کارشناس فنی گسترش صنعت نوین در میان بگذارید.
جمعبندی
برای خطوط انتقال آب و فاضلاب با قطر بزرگ که فشار کاری آنها از ۱۰ بار فراتر نمیرود و نیاز به قطع و وصل دستی یا نیمهاتوماتیک با کنترل دقیق دارید، شیر پروانهای فلنجدار گیربکسی میراب در فشار PN10 با بدنه چدن داکتیل، گزینههای متعدد رینگ آببندی و عملگر گیربکس آئوما قابل تنظیم، گزینهای مقرونبهصرفه و مطمئن است؛ پیش از سفارش، فشار واقعی خط، جهت گیربکس و ابعاد دقیق سایز موردنظر را با کارشناسان فنی تایید کنید.
BUTTERFLY VALVE GEARBOX OPERATED DUCTILE IRON BODY PN 10
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0596F)
مورد
مشخصه
فشار کاری
PN 10 (گستره کلی این خانواده: PN 10 – PN 16)
سایز
DN 150 – DN 1200
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501)
استاندارد طول فلنج تا فلنج
DIN EN 558-1 Series 13 / ISO 5752-13 (DIN 3202-F16)
عملگر
گیربکس آئوما با هندویل، قابل سفارش در ۴ حالت چرخش RR/LL/RL/LR
سیستم کنارگذر (By-Pass) — گزینه تکمیلی برای سایزهای بزرگ
مورد
مشخصه
فشار
PN 6 – PN 40
سایز
DN 500 – DN 1400
فلنج تا فلنج شیر کنارگذر
DIN EN 558-1 series 15 (DIN 3202-F5)
اندازه خط کنارگذر معمولاً یکدهم قطر خط اصلی است و خودش یک شیر قطعوصل جداگانه دارد. کاربرد اصلی آن، آرام کردن پرشدن خط هنگام تست فشار و خروج تدریجی هوا از نقاط بلند (الراس) است؛ در بهرهبرداری اصولی، ابتدا شیر کنارگذر باز و سپس شیر اصلی باز میشود و در بستن، ترتیب معکوس رعایت میگردد.
انواع رینگ آببندی و اتصال شفت-پروانه
گزینه
توضیح
رینگ آببندی پرچی
نوع استاندارد رینگ آببندی
رینگ آببندی رولشده
گزینه جایگزین برای رینگ پرچی
رینگ آببندی جوشی (طرح ۱)
دو لایه، تکآلیاژ، جوشکاریشده
رینگ آببندی جوشی (طرح ۲)
چندلایه، با دو آلیاژ، جوشکاریشده
اتصال شفت و پروانه با خار
نوع استاندارد اتصال
اتصال شفت و پروانه با پین
گزینه جایگزین اتصال
اتصال از نوع پلیگون
گزینه جایگزین اتصال
انواع گیربکس آئوما و حالت نصب روی خط لوله
کد
نحوه دوران شفت ورودی
جهت چرخش ماردون
نحوه دوران گیربکس (نمایشگر)
RR
ساعتگرد
راستگرد
ساعتگرد
LL
ساعتگرد
چپگرد
خلاف جهت عقربههای ساعت
RL
ساعتگرد
راستگرد
خلاف جهت عقربههای ساعت
LR
ساعتگرد
چپگرد
ساعتگرد
این شیرها را میتوان در ۸ حالت مختلف روی خط لوله نصب کرد و تا سایز DN1000 از دو طرف آببندی میشوند؛ از DN1000 به بالا، آببندی دو طرف بر اساس درخواست مشتری صورت میگیرد. هنگام سفارش گیربکس، نحوه نصب آن روی شیر باید دقیقاً مشخص شود.
جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0596F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
رینگ آببندی
18Cr-8Ni
بوش بدنه / بوش کوتاه
ASTM B148 UNS C95200 / Steel-PTFE
پروانه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
لاستیک آببندی
EPDM (به سفارش: NBR)
روبند
چدن داکتیل — EN 1563/EN-GJS-400-15
شفت بلند / کوتاه
استینلس استیل — DIN EN 10088-3/1.4021
فاصله پرکن
برنج (Brass)
اورینگ (درپوش و رینگ محافظ)
NBR (به سفارش: EPDM)
رینگ محافظ
PTFE
پیچهای آلن و سرششگوش
ISO 3506-1 Gr. A2, Property Class 70 / DIN ISO 898-1, Class 8.8, Zinc Plated
بوشها تا سایز DN800/PN10 از جنس خودروغنکار (Steel-PTFE) و در سایزهای بالاتر از جنس آلومینیوم برنز (C95200) استفاده شدهاند. لاستیک NBR برای دمای کارکرد تا ۷۰ درجه سانتیگراد و لاستیک EPDM برای دمای تا ۱۲۰ درجه سانتیگراد مناسب است؛ سایر مواد طبق سفارش قابل تامین است.
گزینههای تکمیلی همین خانواده محصول
نسخه
کاربرد و مشخصه
بدنه باریک (Type 1 / Type 2)
Type 1 مطابق DIN تا DN1200 (PN10-PN16)؛ Type 2 مطابق AWWA C504 با بدنه کوتاه، Class 150، سایز 6" تا 48"
لاینینگدار
PN6-PN40، DN100-DN3000، پوشش لاستیک سخت حداقل ۳mm روی بدنه و پروانه؛ مخصوص آب دریا و سیالات خورنده
این دو نسخه محصولات مستقلی از خانواده شیر پروانهای فلنجدار میراب هستند و مشخصات آنها نباید با نسخه استاندارد PN10 معرفیشده در این صفحه یکسان فرض شود؛ برای انتخاب نسخه مناسب پروژه با کارشناسان فنی گسترش صنعت نوین مشورت کنید.
📖
