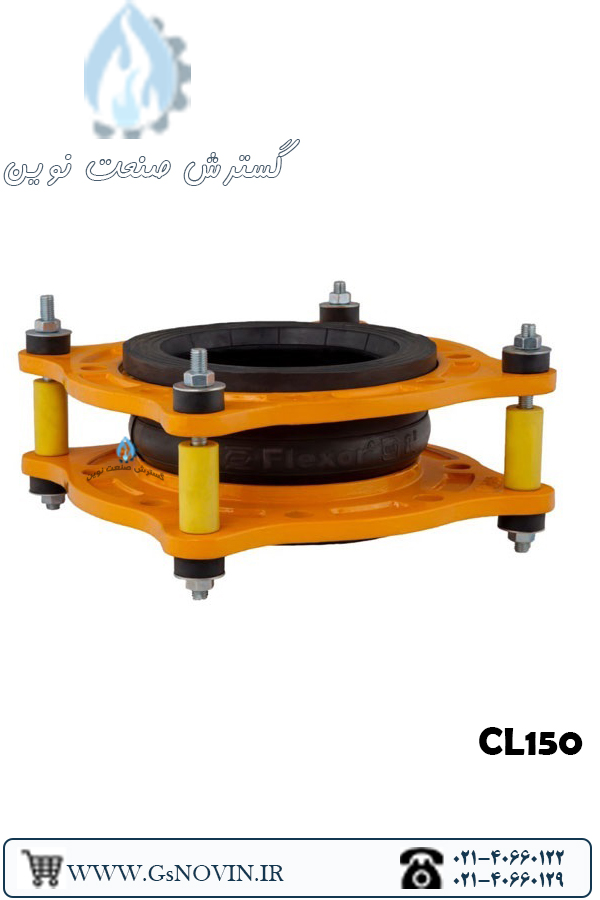

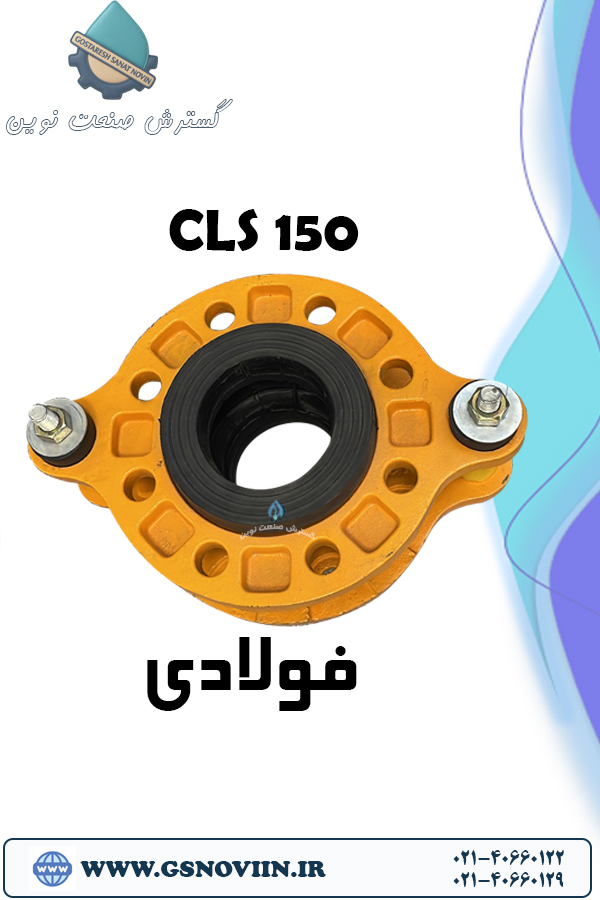

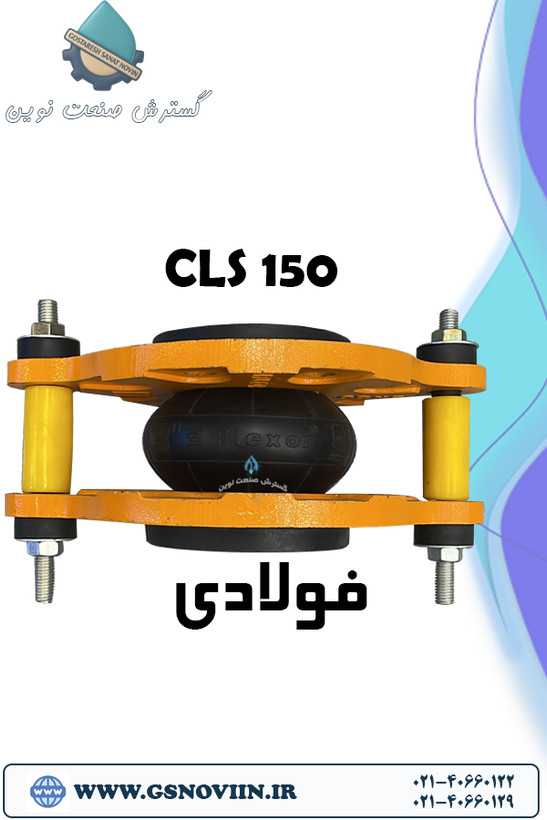

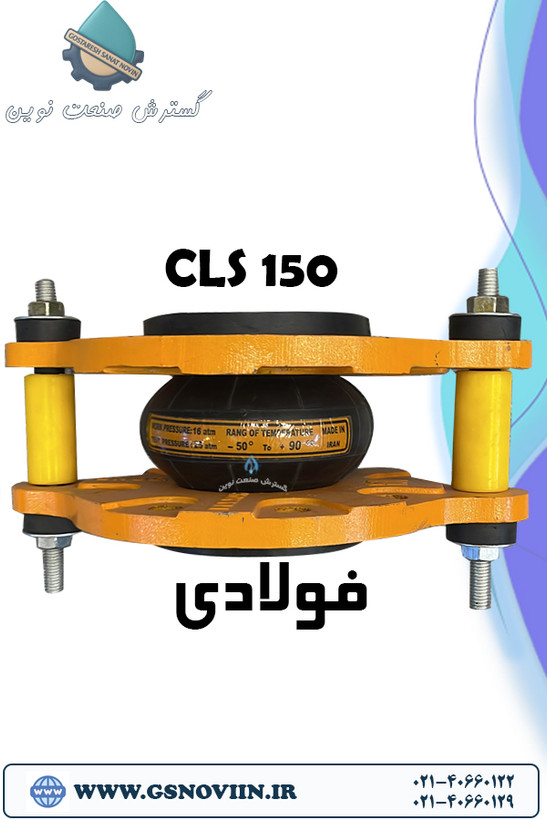

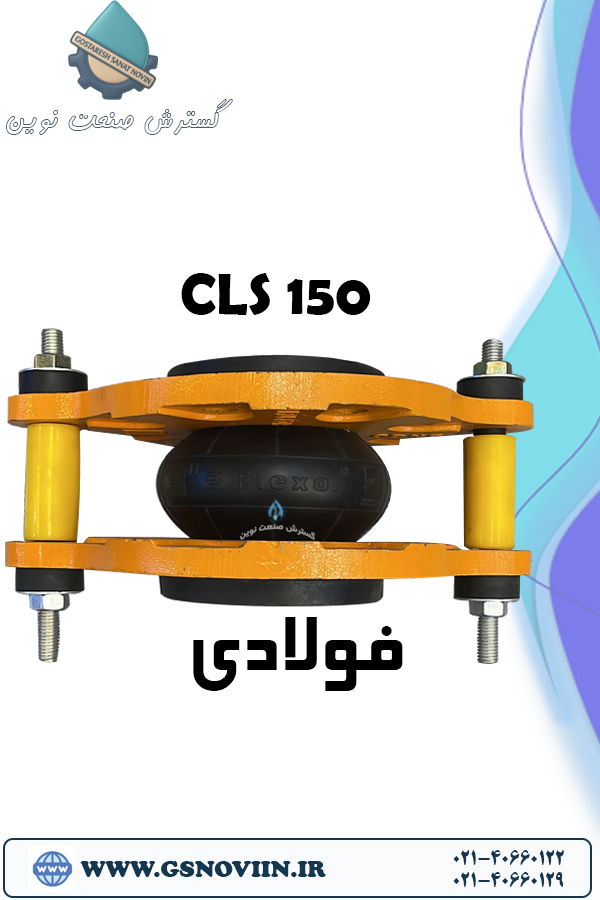

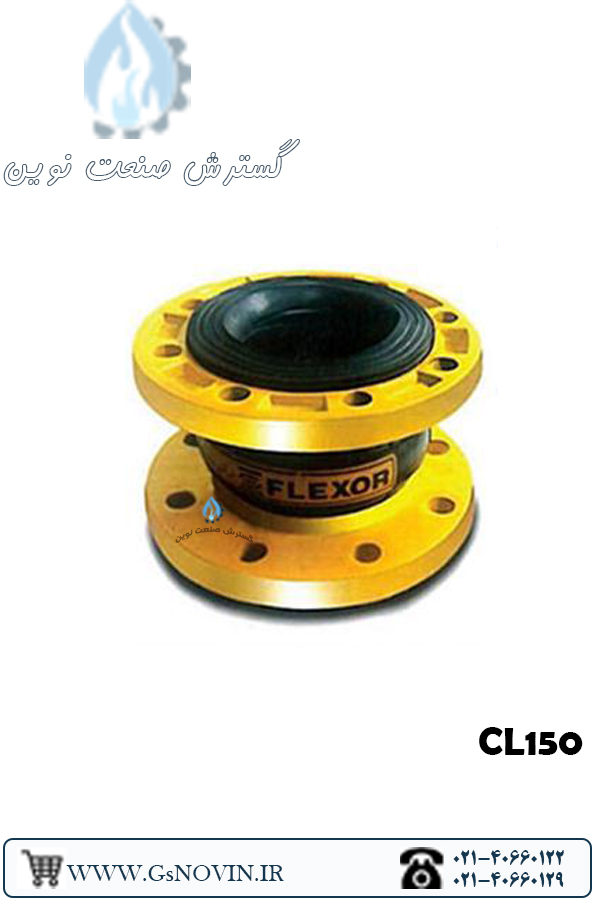

لرزهگیر لاستیکی فلکسور با فلنج فولادی آزادگردان (بلادری) مهاردار، مطابق استاندارد ANSI B16.5 Class 150. فلنج آزادانه میچرخد تا هنگام نصب، تراز کردن سوراخ پیچها بدون چرخاندن کل بدنه لاستیکی انجام شود — نصب سریعتر و دقیقتر برای نصاب.
نمای شماتیک فلنج آزادگردان با دایره پیچ استاندارد (غیر مقیاس)
در کاتالوگ رسمی فلکسور پارس، فلنج در دو حالت ارائه میشود: «فلنج گردان (بلادری)» و «فلنج ثابت (نبات)». این محصول از نوع بلادری مهاردار است.
چون فلنج دور محور میچرخد، لازم نیست کل لرزهگیر رو بچرخونی تا سوراخ پیچها جفت بشه — فقط فلنج رو میچرخونی. نصب سریعتر و کمتر دردسر تو محل کارگاه.
در پروژههایی که جهت سوراخهای فلنج خط لوله از پیش مشخص و ثابت است، نوع بلادری خطای ترازکاری حین Piping را کاهش میدهد و نیاز به تلورانس چرخشی کمتری در طراحی دارد.
بدنه لاستیکی مطابق DIN4809 (استاندارد اصلی تولید فلکسور از ۱۳۶۳) و فلنج فولادی مطابق جدول رسمی ANSI B16.5 Class 150 تولید میشود.
استاندارد آلمانی طراحی و ساخت لرزهگیر لاستیکی.
یکی از رایجترین کلاسهای فشاری فلنج در صنعت نفت و گاز و تأسیسات آمریکایی/بینالمللی.
تولید تحت نظارت مؤسسه استاندارد و تحقیقات صنعتی ایران.
نوع فلنج (بلادری/مهاردار) و نوع ترکیب لاستیکی، دو انتخاب کاملاً مستقل از هم در کاتالوگ فلکسور هستند. یعنی «بلادری مهاردار» فقط نوع اتصال فلنج را مشخص میکند؛ سیال مناسب را ترکیب لاستیکی داخل بدنه تعیین میکند، نه نوع فلنج.
| ترکیب لاستیکی | سیال مناسب (طبق کاتالوگ) |
|---|---|
| NR/SBR (باند زرد) | آب و کاربردهای تأسیساتی عمومی |
| EPDM (باند قرمز) | مواد اسیدی، قلیایی، شیمیایی، مشتقات نفتی |
| NBR | روغن، سوخت، صنایع نفت و گاز و پتروشیمی |
| CR (Chloroprene) | بهعنوان لایه محافظ خارجی در نوع باند زرد استفاده میشود |
⚠ هنگام سفارش این محصول با فلنج بلادری، حتماً نوع سیال خط لوله خود را اعلام کنید تا ترکیب لاستیکی متناسب (از جدول بالا) انتخاب شود. اگر نوع ترکیب لاستیکی را مشخص نکنید، فلکسور طبق پیشفرض کارخانه تولید میکند که ممکن است با سیال شما سازگار نباشد.
ابعاد از کاتالوگ رسمی فلکسور پارس، بر حسب میلیمتر.
| DN (mm) | اینچ | Min (mm) | Max (mm) | حداکثر جانبی (mm) |
|---|---|---|---|---|
| 32 | 1.1/4 | 100 | 150 | 10 |
| 40 | 1.1/2 | 100 | 150 | 10 |
| 50 | 2 | 100 | 150 | 10 |
| 65 | 2.1/2 | 100 | 150 | 10 |
| 80 | 3 | 100 | 150 | 15 |
| 100 | 4 | 100 | 150 | 15 |
| 125 | 5 | 100 | 150 | 20 |
| 150 | 6 | 100 | 150 | 20 |
| 200 | 8 | 100 | 150 | 20 |
| 250 | 10 | 100 | 150 | 25 |
| 300 | 12 | 100 | 150 | 25 |
| DN | اینچ | قطر خارجی D (mm) | قطر دایره پیچ k (mm) | تعداد پیچ | قطر سوراخ (mm) |
|---|---|---|---|---|---|
| 32 | 1.1/4 | 117.5 | 88.9 | 4 | 15.9 |
| 40 | 1.1/2 | 127.0 | 98.4 | 4 | 15.9 |
| 50 | 2 | 152.4 | 120.6 | 4 | 19.0 |
| 65 | 2.1/2 | 177.8 | 139.7 | 4 | 19.0 |
| 80 | 3 | 190.5 | 152.4 | 4 | 19.0 |
| 100 | 4 | 228.6 | 190.5 | 8 | 19.0 |
| 125 | 5 | 254.0 | 215.9 | 8 | 22.2 |
| 150 | 6 | 279.4 | 241.3 | 8 | 22.2 |
| 200 | 8 | 342.9 | 298.4 | 8 | 22.2 |
| 250 | 10 | 405.4 | 361.9 | 12 | 25.4 |
| 300 | 12 | 482.6 | 431.8 | 12 | 25.4 |
این ارقام مستقیماً و بدون ابهام از جدول «Flanges according to US standard ANSI B16.5 — Class 150» کاتالوگ استخراج شدهاند.
برای محافظت در برابر جریانهای گردابی، لرزهگیر باید در فاصلهٔ حداقل ۱ تا ۱٫۵ برابر قطر لوله از دهانه مکش و دهش پمپ نصب شود.
لرزهگیر باید همیشه در حالت طبیعی (بدون کشش یا فشردگی اضافه) و بدون پیچش نصب گردد.
فایل PDF کاتالوگ رسمی شامل جداول کامل ابعاد، انواع اتصال، استانداردهای فلنج و گواهینامههای شرکت.
در نوع بلادری، فلنج آزادانه حول محور خود میچرخد و نصاب میتواند بدون چرخاندن کل بدنه لاستیکی، سوراخهای فلنج را با سوراخهای فلنج خط لوله تراز کند؛ در نوع فلنج ثابت (نبات) این چرخش وجود ندارد.
فلنج فولادی مطابق استاندارد ANSI B16.5 کلاس ۱۵۰.
نوع فلنج مستقل از نوع ترکیب لاستیکی است. سیال مناسب را ترکیب لاستیکی انتخابی تعیین میکند (آب → NR/SBR، مواد شیمیایی/اسیدی → EPDM، روغن و مشتقات نفتی → NBR) و باید هنگام سفارش اعلام شود.
بر اساس جدول گارانتی رسمی فلکسور پارس، لرزهگیرهای لاستیکی ۴ سال ضمانت دارند.
سایز، کلاس فلنج و ترکیب لاستیکی مناسب سیال شما را با تیم فنی فلکسور پارس بررسی کنید.
همه اعداد و استانداردهای این صفحه از کاتالوگ رسمی فلکسور پارس استخراج شده؛ موارد دارای علامت ≈ نیازمند تطبیق نهایی با نسخه چاپی هستند.
