نوع محصول:لرزهگیر لاستیکی مهاردار (Tied Rubber Expansion Joint)
نوع لرزه گیر:لرزهگیر لاستیکی آب گرم با مهار طولی
برند:ارتعاشات صنعتی ایران
جنس بدنه لاستیکی:لاستیک مقاوم حرارتی EPDM

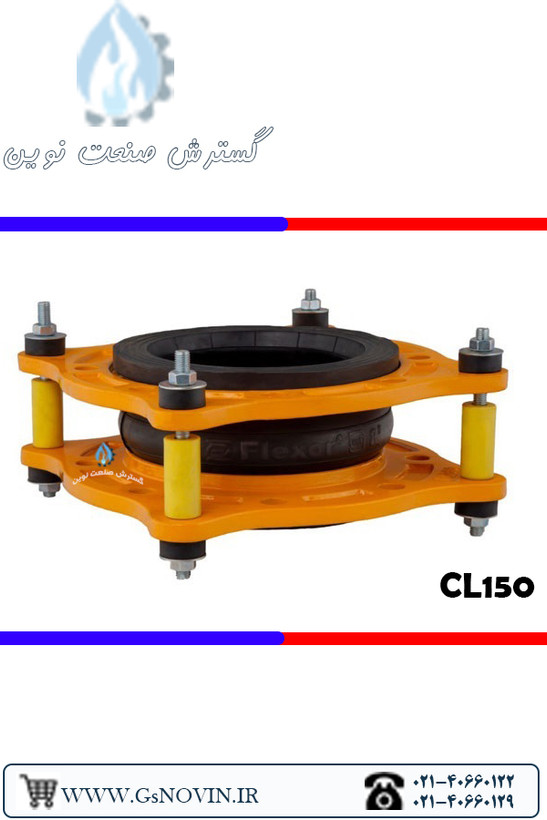

لرزهگیر آب گرم لاستیکی مهاردار آبی/قرمز کلاس 150 – ارتعاشات صنعتی ایران اینچ
Blue & Red Rubber Hot-Water Vibration Absorber, Tie-Rod, Class 150 – Iran Industrial Vibrations
برند:ارتعاش صنعتی ایران
انواع سایز ها به اینچ
مشخصات
نوع محصول
لرزهگیر لاستیکی مهاردار (Tied Rubber Expansion Joint)
نوع لرزه گیر
لرزهگیر لاستیکی آب گرم با مهار طولی
برند
ارتعاشات صنعتی ایران
جنس بدنه لاستیکی
لاستیک مقاوم حرارتی EPDM
نوع مهار
مهاردار (با میل مهار و پیچ‌های محدودکننده حرکت)
کلاس فشار
Class 150
نوع اتصال
فلنجی (Flanged)
استاندارد فلنج
ASME B16.5 Class 150
جنس فلنج‌ها
فولاد کربنی با پوشش ضدخوردگی
ساختار لاستیک
چندلایه تقویت‌شده با الیاف مقاوم جهت تحمل فشار و ارتعاش
محدوده دمای کاری
حدود 10- تا +120 درجه سانتی‌گراد (بسته به نوع لاستیک و شرایط کاری)
قابلیت جذب حرکت
جذب ارتعاشات مکانیکی، ضربات ناشی از پمپ‌ها و جبران حرکات محوری، جانبی و زاویه‌ای خطوط لوله
سیالات قابل استفاده
آب گرم، آب سرد، سیستم‌های گرمایشی، موتورخانه، چیلر، پمپ‌ها و خطوط تأسیساتی
رنگ‌بندی
آبی و قرمز جهت شناسایی نوع کاربرد محصول
ویژگی خاص
مجهز به مهارهای فلزی برای کنترل حرکت محوری، کاهش انتقال لرزش و صدا، جلوگیری از آسیب به فلنج‌ها و تجهیزات، جبران انبساط حرارتی لوله‌ها و مناسب برای سیستم‌های پمپاژ و تأسیسات صنعتی
توضیحات
معرفی لرزهگیر آب گرم لاستیکی مهاردار آبی/قرمز کلاس 150 – ارتعاشات صنعتی ایران
لرزهگیر آب گرم لاستیکی مهاردار کلاس 150 ارتعاشات صنعتی ایران یکی از تجهیزات مهم در سیستم‌های لوله‌کشی صنعتی و تأسیساتی است که برای جذب ارتعاشات، کاهش انتقال صدا، جبران حرکات حرارتی و محافظت از تجهیزات در برابر تنش‌های مکانیکی طراحی شده است. این محصول با ساختار مهاردار و اتصال فلنجی کلاس 150، گزینه‌ای مناسب برای خطوط انتقال آب گرم، موتورخانه‌ها و سیستم‌های صنعتی محسوب می‌شود.
استفاده از لاستیک مقاوم در برابر حرارت به همراه مهارهای فلزی باعث می‌شود لرزهگیر بتواند در شرایط کاری تحت فشار، نیروهای ناشی از انبساط حرارتی، لرزش پمپ‌ها و ضربات ناگهانی سیستم را کنترل کند. طراحی مهاردار همچنین از تغییر شکل بیش از حد قطعه در اثر فشار داخلی جلوگیری می‌کند.
ویژگی‌های محصول
- طراحی مهاردار برای کنترل نیروی رانشی ناشی از فشار داخلی.
- مناسب برای سیستم‌های آب گرم و تأسیسات حرارتی.
- اتصال فلنجی مطابق استاندارد کلاس 150.
- جذب ارتعاشات و لرزش تجهیزات دوار مانند پمپ‌ها.
- کاهش انتقال صدا و ضربه به سازه و خطوط لوله.
- جبران انبساط و انقباض حرارتی لوله‌ها.
- مقاومت مناسب در برابر فشار، حرارت و رطوبت.
- افزایش عمر مفید شیرآلات، پمپ‌ها و تجهیزات متصل.
کاربردها
- موتورخانه‌های حرارت مرکزی
- سیستم‌های گرمایش ساختمان‌ها
- خطوط آب گرم صنعتی
- پمپ‌های سیرکولاتور و تجهیزات دوار
- سیستم‌های تهویه مطبوع (HVAC)
- کارخانه‌ها و واحدهای تولیدی
- تأسیسات نیروگاهی و پروژه‌های صنعتی
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نوع محصول | لرزهگیر لاستیکی مهاردار |
| برند | ارتعاشات صنعتی ایران |
| کاربری | آب گرم |
| رنگ | آبی / قرمز |
| استاندارد اتصال | Class 150 |
| نوع اتصال | فلنجی مهاردار |
مزایای استفاده
لرزه‌گیرهای لاستیکی مهاردار نقش مهمی در افزایش دوام سیستم‌های لوله‌کشی دارند. این تجهیزات با جذب ارتعاشات ناشی از عملکرد پمپ‌ها و کمپرسورها، از انتقال نیروهای مخرب به خطوط لوله و تجهیزات جلوگیری می‌کنند. همچنین قابلیت جبران حرکات ناشی از تغییرات دما، باعث کاهش تنش‌های وارد شده به اتصالات و فلنج‌ها می‌شود.
برای دستیابی به بهترین عملکرد، نصب لرزهگیر باید در راستای محور لوله، بدون پیچش و با رعایت فاصله مناسب از تجهیزات ارتعاش‌زا انجام شود. استفاده از ساپورت مناسب در اطراف لرزهگیر نیز توصیه می‌شود.
جمع‌بندی
لرزهگیر آب گرم لاستیکی مهاردار آبی/قرمز کلاس 150 ارتعاشات صنعتی ایران با طراحی مقاوم، ساختار مهاردار، اتصال فلنجی استاندارد و قابلیت جذب مؤثر ارتعاشات، انتخابی مناسب برای سیستم‌های آب گرم، موتورخانه‌ها و خطوط صنعتی است. این محصول با کاهش لرزش، کنترل تنش‌های حرارتی و محافظت از تجهیزات، موجب افزایش اطمینان سیستم و کاهش هزینه‌های نگهداری در طول زمان خواهد شد.
گزینه‌ای مناسب برای پروژه‌هایی که نیاز به کنترل ارتعاش، جبران حرکات لوله و عملکرد مطمئن در خطوط آب گرم تحت فشار دارند.
نقد و بررسی
نقد و بررسی لرزهگیر آب گرم لاستیکی مهاردار آبی/قرمز کلاس 150 – ارتعاشات صنعتی ایران
لرزهگیر آب گرم لاستیکی مهاردار کلاس 150 ارتعاشات صنعتی ایران یکی از تجهیزات کاربردی در سیستم‌های تأسیساتی و صنعتی است که با هدف کاهش ارتعاش، کنترل ضربات مکانیکی، جبران حرکات حرارتی و محافظت از خطوط لوله و تجهیزات طراحی شده است. این محصول به دلیل ساختار مهاردار و اتصال فلنجی کلاس 150، برای سیستم‌هایی که تحت فشار و ارتعاش مداوم کار می‌کنند، عملکرد قابل اعتمادی ارائه می‌دهد.
در خطوط آب گرم، تغییرات دما باعث انبساط و انقباض لوله‌ها شده و عملکرد پمپ‌ها نیز می‌تواند لرزش و ضربه به سیستم وارد کند. استفاده از این لرزهگیر باعث جذب این نیروها شده و از انتقال مستقیم تنش به شیرآلات، فلنج‌ها، پمپ‌ها و تجهیزات متصل جلوگیری می‌کند.
بررسی عملکرد فنی
ساختار لاستیکی انعطاف‌پذیر این محصول امکان جذب حرکات محوری، جانبی و لرزش‌های ناشی از تجهیزات دوار را فراهم می‌کند. برخلاف اتصال‌های صلب، لرزهگیر اجازه می‌دهد سیستم لوله‌کشی در برابر تغییرات دمایی بدون ایجاد تنش‌های اضافی عمل کند.
وجود مهارهای فلزی در این مدل یک مزیت مهم محسوب می‌شود؛ زیرا در زمان افزایش فشار داخلی، از کشیده شدن بیش از حد بخش لاستیکی جلوگیری کرده و ایمنی مجموعه را افزایش می‌دهد. این ویژگی به‌خصوص در خطوط آب گرم و سیستم‌هایی که پمپ‌های قدرتمند دارند اهمیت بالایی دارد.
مهم‌ترین نقاط قوت این محصول، جذب مناسب ارتعاشات، کنترل نیروی رانشی، کاهش صدا و افزایش عمر تجهیزات متصل به خط لوله است.
مزایای محصول
- کاهش انتقال لرزش پمپ‌ها و تجهیزات دوار.
- جلوگیری از ایجاد تنش در فلنج‌ها و اتصالات.
- مقاومت مناسب در برابر آب گرم و سیکل‌های حرارتی.
- ساختار مهاردار برای افزایش ایمنی در فشارهای کاری.
- اتصال فلنجی کلاس 150 مناسب پروژه‌های صنعتی.
- کاهش صدای ناشی از جریان و ارتعاشات.
- افزایش طول عمر شیرآلات و تجهیزات خط.
- کاهش هزینه‌های تعمیر و نگهداری سیستم.
نکات مهم نصب و نگهداری
- لرزهگیر نباید برای جبران عدم هم‌محوری شدید لوله‌ها استفاده شود.
- هنگام نصب از وارد شدن پیچش به بدنه لاستیکی جلوگیری شود.
- فلنج‌های دو طرف باید کاملاً هم‌راستا نصب شوند.
- مهارهای فلزی نباید حذف یا شل شوند.
- انتخاب سایز صحیح بر اساس دبی، فشار و دمای کاری ضروری است.
مشخصات کلی
| مشخصه | توضیحات |
|---|---|
| نوع محصول | لرزهگیر لاستیکی مهاردار |
| برند | ارتعاشات صنعتی ایران |
| کاربری | آب گرم |
| رنگ | آبی / قرمز |
| استاندارد اتصال | Class 150 |
| نوع اتصال | فلنجی مهاردار |
مناسب برای چه پروژه‌هایی است؟
- موتورخانه ساختمان‌های بزرگ
- سیستم‌های گرمایش مرکزی
- خطوط آب گرم صنعتی
- کارخانه‌ها و واحدهای تولیدی
- سیستم‌های تهویه مطبوع
- ایستگاه‌های پمپاژ
- پروژه‌های تأسیساتی و عمرانی
جمع‌بندی مهندسی
لرزهگیر آب گرم لاستیکی مهاردار آبی/قرمز کلاس 150 ارتعاشات صنعتی ایران یک انتخاب مناسب برای سیستم‌هایی است که نیاز به کنترل ارتعاش، کاهش تنش‌های حرارتی و افزایش عمر تجهیزات دارند. ساختار لاستیکی انعطاف‌پذیر، مهارهای مقاوم و اتصال فلنجی استاندارد باعث شده این محصول در خطوط آب گرم، موتورخانه‌ها و کاربردهای صنعتی عملکرد مطمئنی داشته باشد. نصب صحیح این تجهیز می‌تواند از خرابی زودرس پمپ‌ها، شیرآلات و اتصالات جلوگیری کرده و هزینه‌های نگهداری را کاهش دهد.
