نام محصول:شیر فلکه کشویی زبانه فلزی داکتیل
استاندارد طراحی:استاندارد ملی ایران 3363 (معادل DIN 3352)
فشار کاری:PN16
طول فلنج تا فلنج:DIN 3202 F4
شیر کشویی زبانه برنزی PN10 وگ امید گلستان(چدن داکتیل)
PN16 Sliding Gate Valve – Ductile Iron Body (GGG40) with Bronze Trim, Rising Stem
برند:وگ امید گلستان
انواع سایز ها به اینچ
مشخصات
نام محصول
شیر فلکه کشویی زبانه فلزی داکتیل
استاندارد طراحی
استاندارد ملی ایران 3363 (معادل DIN 3352)
فشار کاری
PN16
طول فلنج تا فلنج
DIN 3202 F4
بدنه ودرپوش
چدن داکتیل (نشکن) GGG40
سرفلکه
آلومینیوم دایکاست
مهره شش گوش
همراه با ۲ عدد اورینگ سیلیکون
پیچ ها
استاندارد DIN 931
واشر درپوش (کلاهک)
EPDM یا NBR
سیت (نشیمنگاه) آببندی
فسفر برنز CuSn5Pb20
زبانه و مهره چهارگوش
فسفر برنز
ماردون (محور) شیر
فولاد زنگنزن X20Cr13 (1.4021) – دنده رولینگ Tr-DIN103
سوراخکاری فلنج
DIN 2501 – EN1092 Part1
پوشش رنگ
اپوکسی پودری کاملاً فراگیر، الکترواستاتیک، استاندارد DIN 30677
حداکثر دمای کاری
۱۲۰ درجه سانتیگراد (دمای بالاتر طبق سفارش)
کاربرد
آب آشامیدنی، سیالات، تأسیسات شهری و صنعتی
استاندارد تست هیدرواستاتیک
ISO 5208 (تا ۱.۵ برابر فشار اسمی)
توضیحات
⚓ شیر کشویی زبانه برنزی PN10 | وگ امید گلستان
مدل صنعتی برای قطع و وصل جریان در خطوط آب — ساخت داخل با استاندارد ملی ایران
استاندارد ملی ایران CE اروپا ISO 9001 DIN 3352 / DIN 3202 F4 ۵ سال گارانتی
این محصول برای چه کاربردی مناسب است؟
شیر کشویی زبانه برنزی PN10 محصولی از گروه شیرآلات صنعتی VOG – وگ امید گلستان است که وظیفهاش قطع کامل یا برقراری کامل جریان در خطوط لوله است، نه تنظیم شدت جریان. دیسک (زبانه) این شیر با چرخش هندویل بهصورت کشویی بالا و پایین رفته و مسیر عبور سیال را باز یا مسدود میکند. بدنه از چدن خا کستری با استحکام مکانیکی مناسب ساخته شده و زبانه به همراه سیت آببندی از فسفر برنز است تا در برابر سایش و خوردگی ناشی از تماس مداوم با آب مقاوم بماند.
این مدل برای فشار کاری PN10 طراحی شده و برای خطوط آب آشامیدنی، تأسیسات ساختمانی، آب و فاضلاب و کشاورزی تا دمای ۷۰ درجه سانتیگراد کاربرد دارد. طراحی بدنه مطابق DIN 3352 و استاندارد ملی ایران 3363، و ابعاد فلنج تا فلنج مطابق DIN 3202 F4 است؛ به همین دلیل با اکثر شبکههای لولهکشی استاندارد سازگار است.
اجزای اصلی و متریال
بدنه و درپوش: چدن خا کستری GG25
سرفلکه: آلومینیوم دایکاست
آببندی درپوش: ۲ عدد اورینگ NBR
پیچها: فولاد DIN 931
واشر کلاهک: NBR یا EPDM
سیت آببندی: فسفر برنز CuSn5Pb20
زبانه و مهره: فسفر برنز
محور (ماردون): فولاد زنگنزن X20Cr13
دنده محور: رولینگ استاندارد Tr-DIN 103
سوراخکاری فلنج: DIN 2501 / EN1092
پوشش نهایی: رنگ پودری الکترواستاتیک DIN 30677
تست: هیدرواستاتیک مطابق ISO 5208
چرا زبانه برنزی بهجای زبانه لاستیکی؟
- مقاومت بیشتر در برابر سایش نسبت به آببندیهای لاستیکی در کاربردهای پرتناوب
- سیت آببندی فسفر برنزی، گزینهای مناسب برای شرایطی که آببندی الاستومری (لاستیکی) کفایت نمیکند
- محور فولاد زنگنزن با دنده رولینگ، عملکرد نرم و بدون گیرکردن هندویل را تضمین میکند
- رنگ پودری الکترواستاتیک، عمر مفید بدنه را در محیطهای مرطوب و مدفون افزایش میدهد
⚠️ توجه هنگام سفارش: طبق دستورالعمل رسمی وگ امید گلستان، نوع کاربرد و دمای کارکرد را در زمان ثبت سفارش اعلام کنید تا محصول متناسب با شرایط پروژه شما تأمین شود.
جدول ابعاد و مشخصات سایزها
| سایز | وزن (kg) | ارتفاع L | طول F&F | مرکز سوراخها K | تعداد سوراخ | قطر سوراخ |
|---|---|---|---|---|---|---|
| "1-1.2 | 9 | 310 | 140 | 110 | 4 | 18 |
| "2 | 11 | 310 | 150 | 125 | 4 | 18 |
| "2-1.2 | 13 | 335 | 170 | 145 | 4 | 18 |
| "3 | 17 | 370 | 180 | 160 | 8 | 18 |
| "4 | 25 | 420 | 190 | 180 | 8 | 18 |
| "5 | 32 | 500 | 200 | 210 | 8 | 18 |
| "6 | 40 | 550 | 210 | 240 | 8 | 22 |
| "8 | 63 | 650 | 230 | 295 | 8 | 22 |
| "10 | 106 | 880 | 250 | 350 | 12 | 22 |
| "12 | 148 | 955 | 270 | 410 | 12 | 26 |
گواهیها و استانداردهای مرجع
- نشان استاندارد ملی ایران (پروانه کاربرد علامت استاندارد اجباری)
- DIN 3352 برای طراحی و DIN 3202 F4 برای فلنج تا فلنج
- سوراخکاری فلنج مطابق DIN 2501 / EN1092
- پوشش رنگ مطابق DIN 30677
- تست فشار مطابق ISO 5208
- CE اروپا و ISO 9001/14001/18001 از شرکت BCI

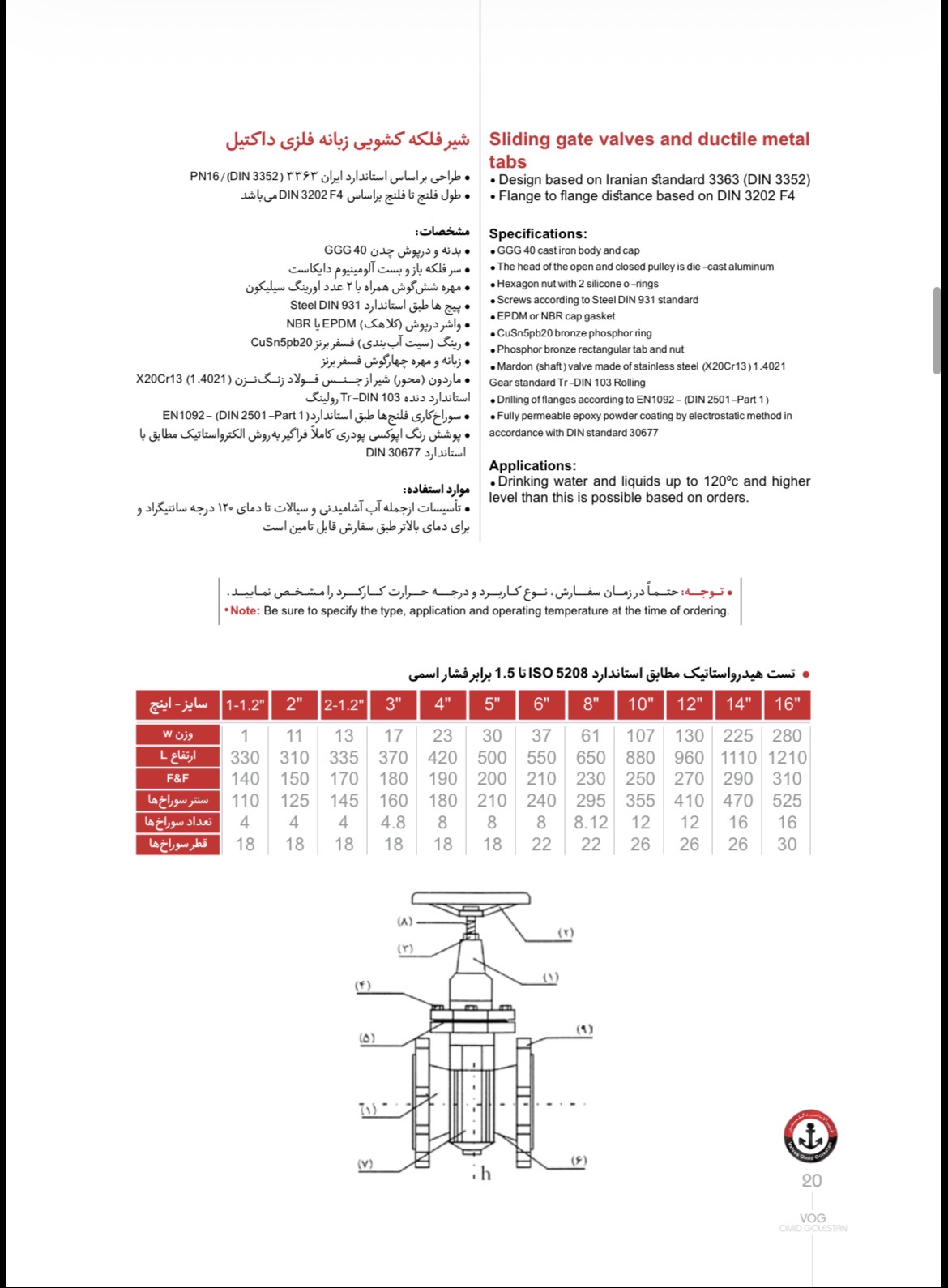

دانلود کاتالوگ رسمی وگ امید گلستان
برای مقایسه این مدل با سایر مدلهای زبانه فلزی، زبانه لاستیکی و شیرآلات دیگر این برند، کاتالوگ کامل را ببینید:
سوالات متداول
تفاوت این مدل با شیر کشویی زبانه فلزی چدن داکتیل PN16 چیست؟
این مدل بدنه چدن خا کستری (GG25) دارد و برای فشار PN10 طراحی شده؛ مدل چدن داکتیل (GGG40) برای فشار بالاتر PN16 مناسب است و مقاومت مکانیکی بیشتری در برابر ضربه دارد.
حداکثر دمای کارکرد این شیر چقدر است؟
طبق کاتالوگ رسمی، این شیر برای سیالات تا ۷۰ درجه سانتیگراد مناسب است؛ برای دمای بالاتر باید هنگام سفارش اطلاع داده شود.
سایزهای موجود این محصول چیست؟
بر اساس جدول ابعاد کاتالوگ، از سایز "2 تا "12 (معادل DN50 تا DN300) تولید میشود.
