نام محصول:شیر فلکه کشویی زبانه فلزی داکتیل
استاندارد طراحی:استاندارد ملی ایران 3363 (معادل DIN 3352)
فشار کاری:PN16
طول فلنج تا فلنج:DIN 3202 F4
شیر کشویی زبانه برنزی PN10 وگ امید گلستان(چدن داکتیل)
برند: وگ امید گلستان
انواع سایز ها به اینچ
13,340,000
شیر کشویی زبانه برنزی PN10 وگ امید گلستان (چدن خاکستری) — نقد و بررسی فنی
Bronze Tongue Gate Valve PN10 — Gray Cast Iron Body — VOG Omid Golestan

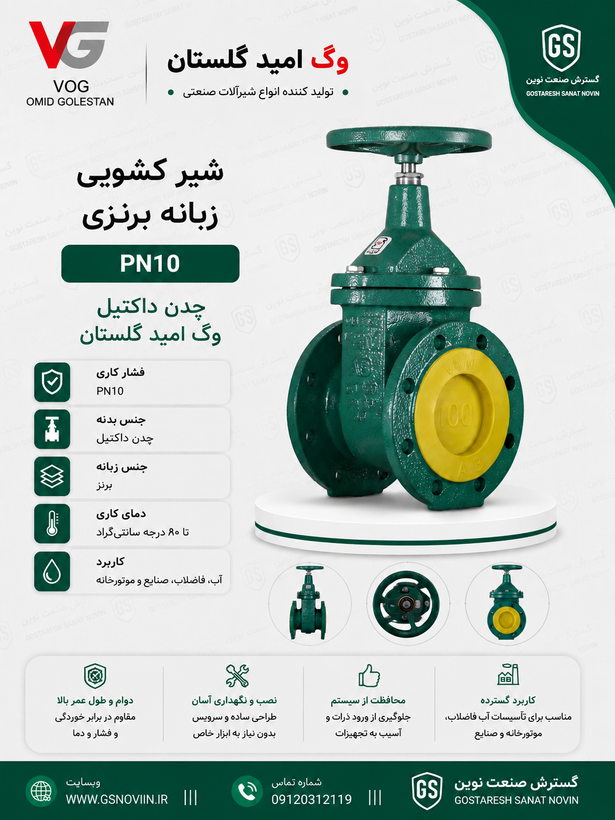

تصویر ۱ — شیر کشویی زبانه برنزی PN10 وگ امید گلستان (کاتالوگ رسمی)
تصویر ۲ — شیر کشویی زبانه برنزی PN10 وگ امید گلستان (کاتالوگ رسمی)
شیر کشویی زبانه برنزی PN10 وگ امید گلستان یکی از اقتصادیترین مدلهای خانواده شیرهای فلکه کشویی این شرکت است. برخالف نام آن که تصور «تمام برنز» بودن را القا میکند، بدنه و درپوش این شیر از چدن خاکستری GG25 ساخته شده و تنها زبانه، مهره و نشیمن آببندی آن از جنس فسفر برنز است — به همین دلیل در کاتالوگ رسمی با عنوان «زبانه برنزی» (Metal Tab) از آن یاد میشود. در ادامه این محصول را از نظر فنی بررسی کردهایم.
مشخصات فنی
| استاندارد طراحی | DIN 3352 و DIN 3363 / PN10 · طول فلنج DIN 3202F4 |
|---|---|
| بدنه و درپوش | چدن خاکستری GG25 |
| سرفلکه | آلومینیوم دایکاست |
| سیت (نشیمن آببندی) | فسفر برنز CuSn5pb20 |
| زبانه و مهره | فسفر برنز (زبانه برنزی) |
| ماردون (محور) | فولاد زنگنزن (X20Cr13) 1.4021 — دنده Tr-DIN103 رولینگ |
| استاندارد فلنج | EN 1092 Part1 – DIN 2501 |
| پوشش رنگ | الکترواستاتیک DIN 30677 |
| دمای کارکرد | آب آشامیدنی تا ۷۰ درجه سانتیگراد؛ دمای بالاتر طبق سفارش |
| تست هیدرواستاتیک | ISO 5208 |
| فشار کاری | PN10 |
| محدوده سایز کاتالوگ | "۱-۱٫۲ تا "۱۶ |
نقد و بررسی — مزایا و محدودیتها
نقاط قوت
- قیمت اقتصادیتر نسبت به نسخه چدن داکتیل، مناسب پروژههای با بودجه محدود
- زبانه و نشیمن آببندی از جنس فسفر برنز، در برابر سایش و خوردگی سطحی مقاوم است
- پوشش رنگ الکترواستاتیک مطابق DIN 30677 در برابر عوامل جوی مقاوم است
- تست هیدرواستاتیک مطابق استاندارد بینالمللی ISO 5208 انجام میشود
محدودیتها — قبل از خرید در نظر بگیرید
- بدنه از چدن خاکستری GG25 است، نه چدن داکتیل؛ یعنی مقاومت به ضربه و شوک فشاری آن نسبت به مدلهای GGG40 کمتر است
- فشار اسمی محدود به PN10 است — برای خطوط با فشار کاری بالاتر از ۱۰ بار باید مدل زبانه فلزی داکتیل (PN16) یا زبانه لاستیکی انتخاب شود
- آببندی از نوع فلزرویفلز است، نه لاستیکی؛ در آب دارای رسوب یا ذرات معلق، در طول زمان مستعد کاهش کیفیت آببندی است و نیاز به سرویس دورهای دارد
- دمای مجاز کارکرد تا ۷۰ درجه سانتیگراد است، محدودتر از نسخه داکتیل که تا ۱۲۰ درجه قابل استفاده است
جمعبندی: این مدل برای خطوط آب آشامیدنی و آب خام با فشار تا ۱۰ بار و دمای معمولی محیط گزینه مقرونبهصرفهای است. برای فشار باالی ۱۰ بار، دمای باالی ۷۰ درجه، یا آب دارای رسوب/ذرات معلق زیاد، نسخههای زبانه فلزی داکتیل (PN16) یا زبانه لاستیکی وگ امید گلستان مناسبتر هستند.
کاربردها
- خطوط آب آشامیدنی شهری و روستایی با فشار متوسط
- تأسیسات کشاورزی و آبیاری
- پروژههای با محدودیت بودجه که نیاز به شیر قطعکننده ساده دارند
