دسته‌بندی: شیرآلات میراب
نوع محصول:پروانه‌ای ویفری (Wafer Type Butterfly Valve)
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد:اهرمی دستی (Hand Lever)

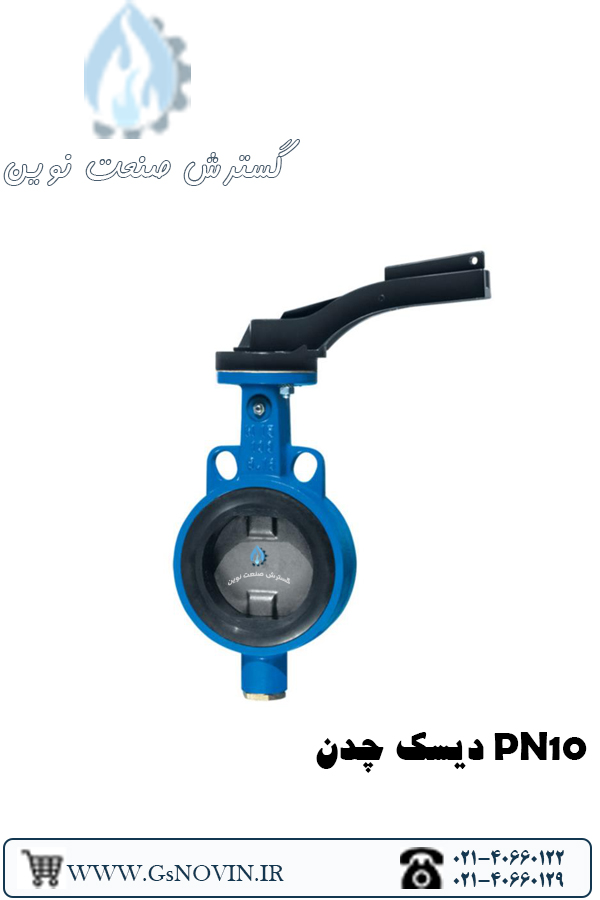

شیر پروانه ای اهرمی PN10 دیسک چدن میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی

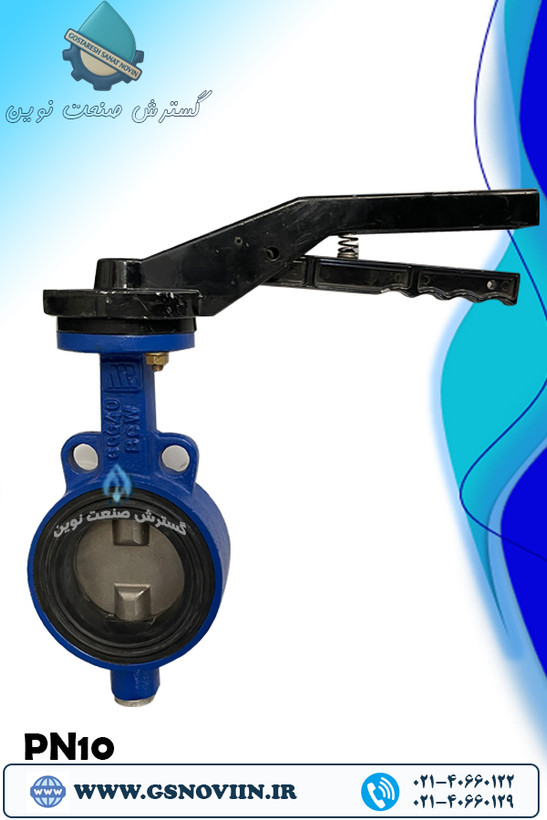

شیر پروانه‌ای ویفری اهرمی PN10 دیسک چدن میراب — مدل BCW
معروف به شیر پروانه‌ای ویفری میراب، Wafer Butterfly Valve Lever Type و شیر پروانه‌ای بدون فلنج در تأسیسات آب، فاضلاب و صنعتی
کاتالوگ رسمی میراب — مشخصات کلی BCW
دیتاشیت فنی — ابعاد و فشار کاری PN10
جنس قطعات و استاندارد ساخت
فشار کاریPN 10
رنج DN20 – 300
بدنه / دیسکDuctile Iron
آب‌بندیEPDM
✓ نقاط قوت
- ⚙بدنه و دیسک از چدن داکتیل EN 1563 / EN-GJS-400-15، مقاوم و مناسب برای فشار کاری تا ۱۰ بار
- ⚙لاستیک آب‌بندی U-شکل داخل بدنه، آب‌بندی از هر دو سمت پروانه را تامین می‌کند و نیازی به واشر (گسکت) ندارد
- ⚙لاستیک آب‌بندی به‌راحتی و بدون باز کردن کامل شیر از بدنه قابل تعویض است
- ⚙طراحی مطابق استاندارد ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰، وزن و ابعاد کم که مشکلات نصب، انبارداری و حمل‌ونقل را کاهش می‌دهد
- ⚙افت فشار اندک در حالت کاملا باز و مناسب برای قطع‌ووصل و کنترل جریان سیال
- ⚙قابل نصب در تمامی حالت‌ها — عمودی، افقی و مایل
! نکات قابل توجه
- ⚙هرگز از واشر آب‌بندی (گسکت) استفاده نکنید؛ استفاده از گسکت عملکرد شیر را مختل می‌کند
- ⚙این طرح سنتریک برای فلنج‌های پلی‌اتیلن و فلنج‌های فولادی تیپ ۰۱ و تیپ ۱۲ استاندارد EN1092-1 و همچنین فلنج‌های Slip-on و Lapped استاندارد ASME B16.5 مناسب نیست
- ⚙حداکثر سرعت عبوری توصیه‌شده برای آب با آب‌بندی EPDM، ۱.۵ متر بر ثانیه است؛ برای شرایط کاری متفاوت (نوع سیال، دما، فشار) لازم است با شرکت میراب هماهنگ شود
- ⚙مدل اهرمی برای عملگرهای دستی مناسب است؛ برای سایزهای بزرگ‌تر یا نیاز به کنترل دقیق، نسخه با گیربکس و فلکه توصیه می‌شود
تفاوت با مدل گیربکسی همین سری (BCW با فلکه) نسخه اهرمی که در این بررسی مورد بررسی قرار گرفته، برای سایزهای کوچک و متوسط (معمولاً تا DN300) و مواردی که نیاز به باز/بسته کردن سریع و بدون کاهنده گشتاور دارد مناسب است. در مقابل، نسخه با گیربکس و فلکه برای سایزهای بزرگ‌تر یا فشارهای بالاتر که گشتاور چرخش بیشتری نیاز دارند و همچنین برای کنترل دقیق‌تر میزان بازشدگی شیر، گزینه مناسب‌تری است.
جمع‌بندی
برای خطوط آب و فاضلاب، کشاورزی و تاسیساتی که نیاز به یک شیر قطع‌ووصل یا کنترل جریان سبک، کم‌حجم و بدون نیاز به واشر آب‌بندی دارند، شیر پروانه‌ای ویفری اهرمی میراب با بدنه و دیسک چدن داکتیل EN1563، فلنج مطابق DIN2501/ANSI B16.5 Class150 و فشار کاری PN10، گزینه‌ای مطمئن و اقتصادی است.
BCW WAFER LEVER DUCTILE IRON EN1563 ISO 5752 SERIES 20 PN 10 DN 20-300
جدول کامل ابعاد و مشخصات PN10 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN (mm)
øk فلنج (mm)
d سوراخ (mm)
تعداد سوراخ (n)
L طول شیر (mm)
ØC قطر دیسک (mm)
A (mm)
B (mm)
ØG فلنج عملگر (mm)
وزن (kg)
20
75
14
4
33
30
104
60
65
1.6
25
85
14
4
33
30
104
60
65
1.7
32
100
19
4
33
30
104
60
65
1.8
40
110
19
4
33
40
113
70
65
2.2
50
125
19
4
43
50
126
82
65
2.7
65
145
19
4
46
65.7
136
92
65
3.3
80
160
19
8
46
79.5
159
104
90
4.5
100
180
19
8
52
99.6
167
113
90
5.4
125
210
19
8
56
124
181
127
90
7.3
150
240
23
8
56
151.4
203
152
90
9.2
200
295
23
8
60
199
228
176
90
12
250
350
23
12
68
251
266
214
125
24
300
400
23
12
78
299
293
239
125
26
L (طول شیر) مطابق استاندارد ISO 5752 سری ۲۰ یا DIN EN 558 سری ۲۰. ابعاد فلنج محل نصب عملگر (ØG) مطابق استاندارد ISO 5211. تست فشار طبق DIN EN 12266-1 برای PN10: تست فشار با آب ۱۱ بار، تست آب‌بندی ۱۰ بار.
جنس قطعات و مشخصات فنی
| قطعه | جنس / استاندارد |
|---|---|
| بدنه و دیسک (پروانه) | چدن داکتیل — EN 1563 / EN-GJS-400-15 |
| شفت | استینلس استیل — DIN EN 10088-3 / 1.4021 (معادل AISI 420) |
| لاستیک آب‌بندی | EPDM (به سفارش: NBR) |
| استاندارد ابعاد فلنج اتصال | DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150 |
| استاندارد طول شیر (Face to Face) | DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1) |
| استاندارد فلنج محل نصب عملگر دستی | ISO 5211 |
| نوع عملگر | اهرم دستی (قابل ارتقا به گیربکس، عملگر برقی یا پنوماتیک) |
| کاربرد | قطع‌ووصل و کنترل جریان آب در خطوط تاسیساتی، آب و فاضلاب و کشاورزی |
دسته‌بندی: شیرآلات میراب
