دسته‌بندی: انواع شیرآلات
نوع محصول:شیر پروانهای فلنجدار (Flanged Butterfly Valve)
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد:گیربکسی دستی (Worm Gear Operator)

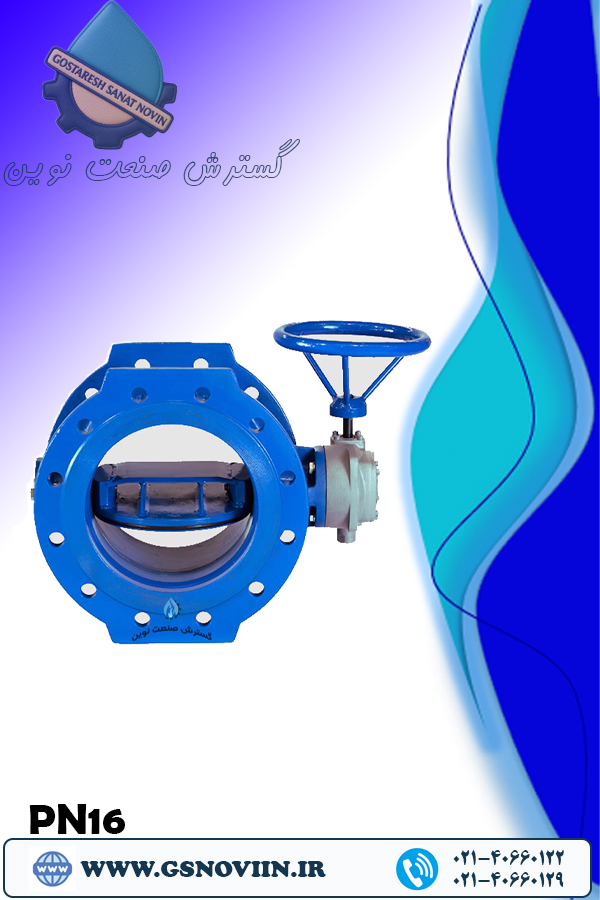

شیر پروانهای فلنجدار گیربکسی PN16 میراب
MIRAB PN16 Flanged Gear Operated Butterfly Valve
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر پروانهای فلنجدار (Flanged Butterfly Valve)
برند
میراب (MIRAB)
فشار اسمی
PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد
گیربکسی دستی (Worm Gear Operator)
نوع شیر
پروانهای (Butterfly Valve)
نوع اتصال
فلنجی (Flanged)
استاندارد فلنج
EN 1092-2 / DIN PN16
جنس بدنه
چدن داکتیل (GGG40 / GJS-400)
جنس دیسک
استنلس استیل AISI 304
جنس شافت (Stem)
استنلس استیل ضدزنگ
جنس سیت / آب‌بندی
EPDM (یا NBR بسته به سفارش)
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
کلاس آب بندی
Bubble Tight Shut-Off (آب‌بندی کامل بدون نشتی)
جهت جریان
دوطرفه (Bi-directional)
استاندارد طراحی
EN 593 (Butterfly Valves)
استاندارد تست
EN 12266-1
دمای کاری
حدود -10 تا +110 درجه سانتی‌گراد
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب، هوای فشرده، سیالات غیرخورنده
وضعیت کاری
قطع و وصل + تنظیم جریان
نوع نصب
بین فلنج‌های خط لوله
ویژگی خاص
مناسب سایزهای بزرگ با عملکرد نرم و گشتاور کم به کمک گیربکس
کاربرد اصلی
شبکه‌های انتقال آب، ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و صنایع
توضیحات
توضیحات و راهنمای خرید

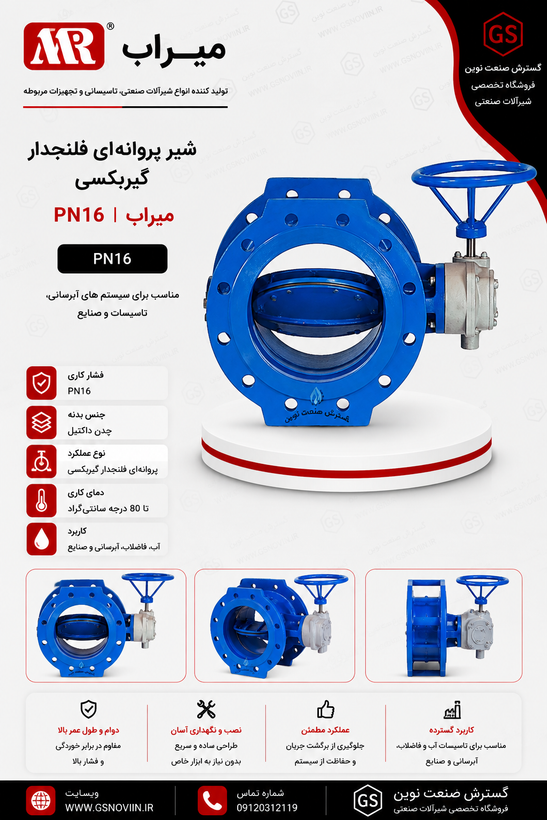

شیر پروانهای فلنجدار گیربکسی PN16 میراب
مناسب خطوط با فشار کاری تا ۱۶ بار — سایزهای DN150 تا DN1200 — عرضه اورجینال توسط گسترش صنعت نوین، نماینده رسمی فروش محصولات میراب
برای قطع و وصل خطوط انتقال آب و فاضلاب با قطر بزرگ، شیر پروانهای همیشه اقتصادی‌تر و سبک‌تر از گزینه‌های دیگر است؛ و وقتی این شیر مجهز به گیربکس باشد، کنترل دقیق و کم‌زحمت جریان حتی در سایزهای صنعتی بزرگ هم ممکن می‌شود. شیر پروانهای فلنجدار گیربکسی میراب با بدنه و پروانهای از چدن داکتیل EN-GJS-400-15، عملگر گیربکس آئوما با قابلیت سفارش در چهار حالت چرخش، و گزینه‌های متعدد رینگ آب‌بندی متناسب با شرایط کاری پروژه شما، دقیقاً برای همین نیاز طراحی شده است. این محصول مطابق استانداردهای معتبر DIN EN 1092-2 و DIN EN 558-1 تولید می‌شود و در گستره سایزی وسیع DN150 تا DN1200 موجود است. گسترش صنعت نوین این محصول را به‌صورت اورجینال، با ضمانت اصالت کالا و مشاوره فنی رایگان برای انتخاب سایز، فشار و پیکربندی گیربکس مناسب پروژه شما عرضه می‌کند.
فشار کاریPN 16
سایزDN 150 – DN 1200
بدنهDuctile Iron
عملگرGearbox
این شیر پروانهای کجا استفاده می‌شود؟
- ⚙خطوط اصلی و فرعی انتقال آب شهری و صنعتی با قطر بزرگ
- ⚙ایستگاه‌های پمپاژ و تصفیه‌خانه‌های آب و فاضلاب برای قطع و وصل مقاطع مختلف خط
- ⚙پروژه‌هایی که کنترل دستی یا نیمه‌اتوماتیک جریان با دقت بالا نیاز دارند
- ⚙خطوطی که به دلیل قطر بزرگ، بستن دستی بدون گیربکس عملاً امکان‌پذیر نیست
- ⚙پروژه‌های صنعتی و نیروگاهی با سیالات غیرخورنده
BUTTERFLY VALVE GEARBOX OPERATED PN 16 DIN EN 1092-2
راهنمای خرید: چطور مدل و پیکربندی مناسب را انتخاب کنیم؟
- قطر خط لوله موجود (DN) را اندازه بگیرید؛ این شیر در سایزهای DN150 تا DN1200 موجود است.
- فشار کاری خط را بررسی کنید؛ اگر فشار خط تا ۱۶ بار است، مدل PN16 گزینه مناسب شماست.
- جهت چرخش گیربکس موردنیاز (RR، LL، RL یا LR) را بر اساس محل نصب و جهت دسترسی اپراتور مشخص کنید؛ این پارامتر باید هنگام سفارش دقیقاً اعلام شود.
- حالت نصب گیربکس روی شیر و خط لوله را (از ۸ حالت موجود) متناسب با نیاز آب‌بندی دو طرف انتخاب کنید.
- اگر سیال شما خورنده است یا با آب دریا سروکار دارید، نسخه لاینینگ‌دار را درخواست کنید؛ نسخه استاندارد برای سیالات غیرخورنده مناسب است.
- برای دریافت مشاوره رایگان و استعلام قیمت به‌روز، با کارشناسان گسترش صنعت نوین تماس بگیرید.
راهنمای نصب
- پیش از نصب، فلنج‌ها و مسیر لوله را از گرد و غبار و اجسام خارجی تمیز کنید.
- جهت نصب شیر را با در نظر گرفتن ناحیه پرفشار خط (طبق راهنمای نصب کاتالوگ) تنظیم کنید، به‌ویژه در سایزهای DN1000 به بالا و فشار بالاتر از ۱۶ بار.
- گیربکس را طبق حالت نصب سفارش‌داده‌شده روی بدنه شیر یا خط لوله نصب کنید.
- واشر آب‌بندی مناسب فشار کاری PN16 را بین دو فلنج قرار داده و پیچ‌ها را به‌صورت ضربدری و با گشتاور یکنواخت سفت کنید.
- برای سایزهای بزرگ (DN1000 به بالا، PN40)، استفاده از سیستم By-Pass برای سهولت باز و بسته شدن و خروج کامل هوای خط توصیه می‌شود.
نگهداری و افزایش عمر مفید
- ⚙به‌صورت دوره‌ای عملکرد گیربکس و روانی چرخش شفت را بررسی کنید
- ⚙وضعیت رینگ و لاستیک آب‌بندی را از نظر فرسودگی یا نشتی به‌طور منظم کنترل کنید
- ⚙در صورت نیاز به قطعه یدکی (لاستیک آب‌بندی، اورینگ، بوش)، از قطعات اورجینال میراب که در جدول جنس قطعات این محصول مشخص شده استفاده کنید
- ⚙برای خطوط بزرگ مجهز به By-Pass، عملکرد سیستم کنارگذر را نیز در بازدیدهای دوره‌ای بررسی کنید
برای استعلام قیمت و موجودی شیر پروانهای فلنجدار گیربکسی PN16 میراب تماس بگیرید
کارشناسان گسترش صنعت نوین آماده مشاوره فنی رایگان و ارسال به سراسر کشور هستند
مشاهده و استعلام قیمتسوالات متداول
چرا گیربکس روی شیر پروانهای نصب می‌شود؟
در سایزهای بزرگ، چرخاندن مستقیم شفت پروانه بدون گیربکس عملاً دشوار یا غیرممکن است. گیربکس با کاهش گشتاور موردنیاز، باز و بسته کردن شیر را با نیروی کم و کنترل دقیق ممکن می‌کند.
جهت چرخش گیربکس (RR/LL/RL/LR) چه اهمیتی دارد؟
این کد مشخص می‌کند شفت ورودی و نمایشگر گیربکس در کدام جهت می‌چرخند. انتخاب درست آن به محل نصب و جهت دسترسی اپراتور بستگی دارد و باید هنگام سفارش دقیقاً اعلام شود.
آیا این شیر برای آب دریا یا سیالات خورنده مناسب است؟
نسخه استاندارد برای سیالات غیرخورنده طراحی شده است. برای آب دریا یا سیالات خورنده، نسخه لاینینگ‌دار با پوشش لاستیک سخت روی بدنه و پروانه توصیه می‌شود.
سیستم By-Pass چیست و چه زمانی لازم است؟
سیستم کنارگذر (By-Pass) یک مسیر موازی کوچک است که در سایزهای بزرگ (DN1000 به بالا با فشار PN40) برای تعادل فشار دو طرف شیر پیش از باز شدن کامل و همچنین خروج هوای خط استفاده می‌شود؛ استفاده از آن باز و بسته شدن شیر را ساده‌تر و از ضربه قوچ جلوگیری می‌کند.
اصالت کالا و گارانتی این محصول چگونه تضمین می‌شود؟
گسترش صنعت نوین این محصول را مستقیماً و اورجینال از شرکت میراب تهیه می‌کند و مطابق کاتالوگ رسمی میراب (کد مدرک MB-0596F) عرضه می‌نماید.
سایر محصولات میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر پروانهای فلنجدار گیربکسی PN16 میراب
معروف به شیر پروانهای Wafer/Flanged، Gear Operated Butterfly Valve و دمپر فلنجی در خطوط انتقال آب، فاضلاب و صنعتی

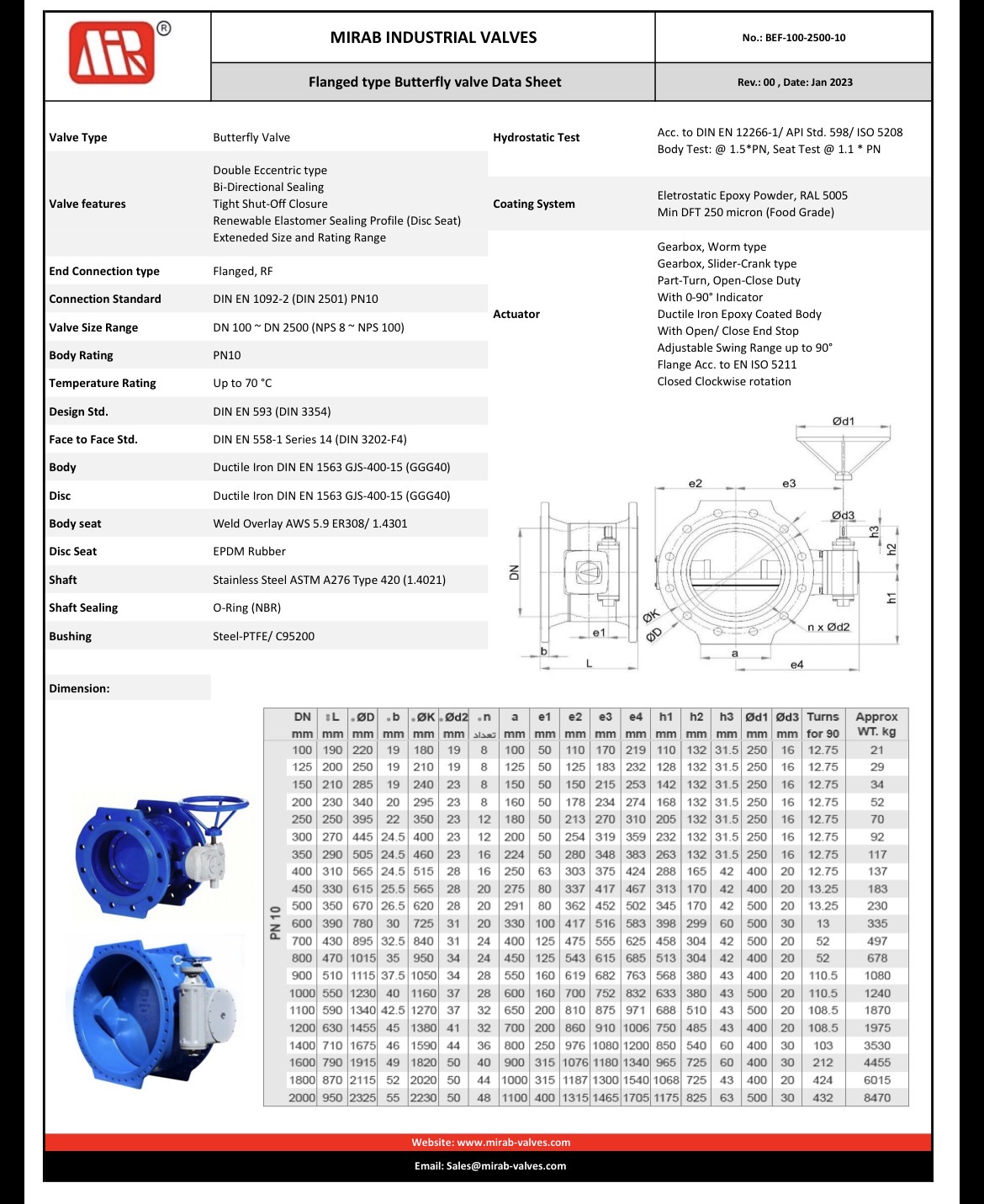

کاتالوگ رسمی میراب — شیرهای پروانهای فلنجدار

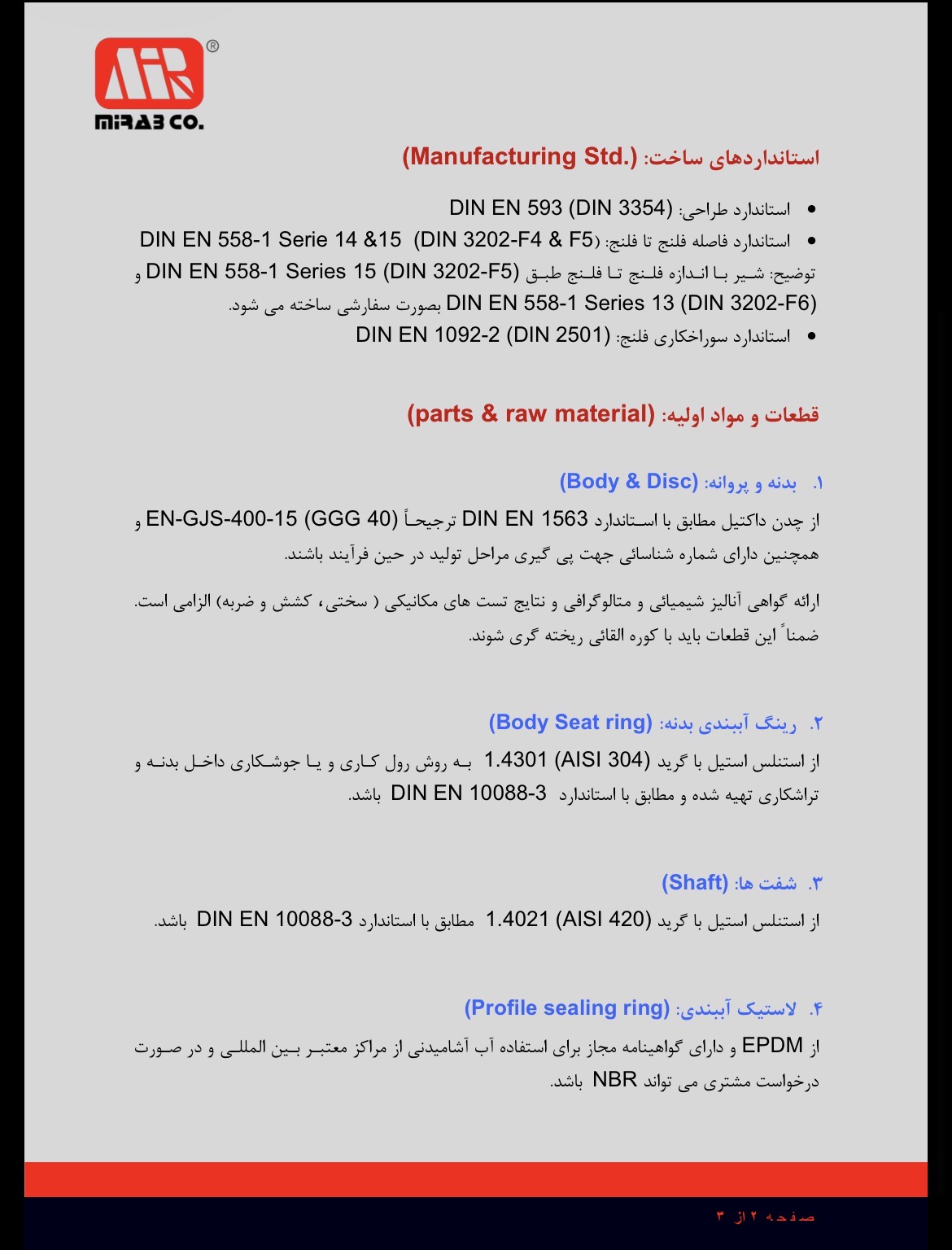

نمای داخلی، شفت و انواع رینگ آب‌بندی

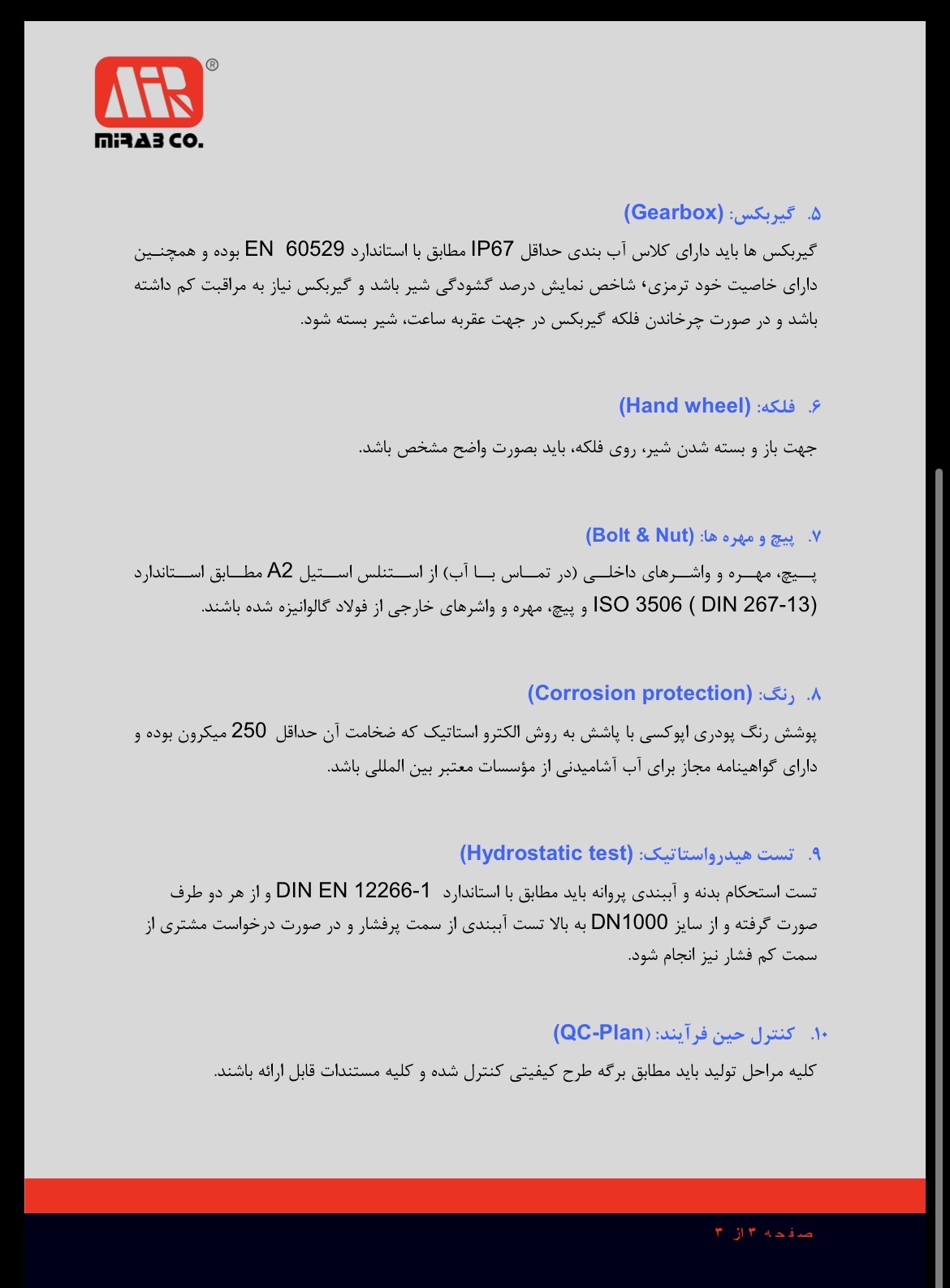

مشخصات و جنس قطعات داخلی
فشار کاریPN 16
نوع اتصالFlanged
بدنه / پروانهDuctile Iron
عملگرGearbox
✓ نقاط قوت
- ⚙بدنه و پروانه از چدن داکتیل EN-GJS-400-15 (به سفارش با EN-GJS-500-7 نیز ارائه می‌شود)، مناسب نصب دائم روی خطوط انتقال
- ⚙عملگر گیربکس آئوما در ۴ حالت چرخش (RR، LL، RL، LR) متناسب با محل نصب و جهت دسترسی اپراتور قابل سفارش است
- ⚙۸ حالت مختلف نصب گیربکس روی شیر و خط لوله، برای انطباق بهینه با نیاز آب‌بندی دو طرف شیر
- ⚙گزینه‌های متعدد رینگ آب‌بندی (پرچی، رول‌شده، جوشی تک‌آلیاژ، جوشی چندلایه) متناسب با شرایط کاری و سایز
- ⚙بوش‌های بدنه و کوتاه با روان‌کاری خودکار (Steel-PTFE) در سایزهای تا DN800/PN10، کاهش اصطکاک و افزایش عمر یاتاقان
- ⚙امکان تجهیز به سیستم کنارگذر (By-Pass) در سایزهای بزرگ برای تسهیل باز و بسته شدن و خروج کامل هوا از خط
- ⚙خانواده محصول طیف سایزی بسیار وسیعی دارد (تا DN1200 در نسخه استاندارد و تا DN3000 در نسخه لاینینگ‌دار)، مناسب پروژه‌های بزرگ آبرسانی و صنعتی
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و فلنج‌به‌فلنج مطابق DIN EN 558-1 Series 13/ISO 5752-13
! نکات قابل توجه
- ⚙جدول دقیق ابعاد و وزن (طول، قطر بیرونی، وزن هر سایز) برای این مدل مشخص در صفحات ارسالی کاتالوگ موجود نبود؛ فقط مشخصات کلی (فشار/سایز/استاندارد) و جدول جنس قطعات ارائه شده است. برای دریافت ابعاد دقیق با کارشناسان میراب یا گسترش صنعت نوین تماس بگیرید
- ⚙جهت چرخش گیربکس (RR/LL/RL/LR) و حالت نصب باید هنگام سفارش دقیقاً مشخص شود؛ این پارامترها پس از تولید به‌سادگی قابل تغییر نیستند
- ⚙برای سایز DN1000 به بالا با فشار بالاتر از ۱۶ بار، رعایت جهت صحیح نصب شیر (قرارگیری ناحیه پرفشار) برای آب‌بندی بهینه ضروری است؛ در نصب نادرست باید تنظیمات لاستیک آب‌بندی از قبل به میراب اطلاع داده شود
- ⚙این نسخه استاندارد برای سیالات غیرخورنده طراحی شده؛ برای آب دریا یا سیالات دارای مواد خورنده باید نسخه لاینینگ‌دار (با پوشش لاستیک سخت حداقل ۳ میلی‌متر) سفارش داده شود
تفاوت با نسخه AWWA (Type 2 بدنه کوتاه) نسخه استاندارد فلنجدار میراب (Type 1) مطابق استانداردهای اروپایی DIN EN 1092-2 و DIN EN 558-1 در فشار PN10 تا PN16 و سایز DN150 تا DN1200 تولید می‌شود و برای پروژه‌هایی که سیستم لوله‌کشی آن‌ها مبتنی بر استاندارد DIN طراحی شده مناسب‌تر است. نسخه Type 2 مطابق استاندارد آمریکایی AWWA C504 با بدنه کوتاه (Short Body) و فشار Class 150، در سایزهای اینچی 6 تا 48 اینچ عرضه می‌شود و برای پروژه‌هایی که استاندارد ASME/AWWA ملاک طراحی خط لوله است گزینه مناسب‌تری است؛ در سفارش، انطباق استاندارد فلنج شیر با فلنج خط لوله موجود باید حتماً بررسی شود.
جمع‌بندی
برای خطوط انتقال آب و فاضلاب با قطر بزرگ که نیاز به قطع و وصل دستی یا نیمه‌اتوماتیک با کنترل دقیق دارید، شیر پروانهای فلنجدار گیربکسی میراب با بدنه چدن داکتیل، گزینه‌های متعدد رینگ آب‌بندی و عملگر گیربکس آئوما قابل تنظیم، گزینه‌ای مطمئن در فشار کاری PN16 است؛ پیش از سفارش، جهت گیربکس و ابعاد دقیق سایز موردنظر را با کارشناسان فنی تایید کنید.
BUTTERFLY VALVE GEARBOX OPERATED DUCTILE IRON BODY PN 16
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0596F)
مورد
مشخصه
فشار کاری
PN 16 (گستره کلی این خانواده: PN 10 – PN 16)
سایز
DN 150 – DN 1200
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501)
استاندارد طول فلنج تا فلنج
DIN EN 558-1 Series 13 / ISO 5752-13 (DIN 3202-F16)
عملگر
گیربکس آئوما با هندویل، قابل سفارش در ۴ حالت چرخش RR/LL/RL/LR
انواع رینگ آب‌بندی و اتصال شفت-پروانه
گزینه
توضیح
رینگ آب‌بندی پرچی
نوع استاندارد رینگ آب‌بندی
رینگ آب‌بندی رول‌شده
گزینه جایگزین برای رینگ پرچی
رینگ آب‌بندی جوشی (طرح ۱)
دو لایه، تک‌آلیاژ، جوشکاری‌شده
رینگ آب‌بندی جوشی (طرح ۲)
چندلایه، با دو آلیاژ، جوشکاری‌شده
اتصال شفت و پروانه با خار
نوع استاندارد اتصال
اتصال شفت و پروانه با پین
گزینه جایگزین اتصال
اتصال از نوع پلی‌گون
گزینه جایگزین اتصال
انواع گیربکس آئوما (جهت چرخش شفت ورودی و نمایشگر)
کد
نحوه دوران شفت ورودی
جهت چرخش ماردون
نحوه دوران گیربکس (نمایشگر)
RR
ساعتگرد
راست‌گرد
ساعتگرد
LL
ساعتگرد
چپ‌گرد
خلاف جهت عقربه‌های ساعت
RL
ساعتگرد
راست‌گرد
خلاف جهت عقربه‌های ساعت
LR
ساعتگرد
چپ‌گرد
ساعتگرد
شیرهای پروانهای تا سایز DN1000 از دو طرف آب‌بندی می‌شوند؛ از سایز DN1000 به بالا، آب‌بندی دو طرف بر اساس درخواست مشتری صورت می‌گیرد. با توجه به این‌که این شیرها را می‌توان در هشت حالت نصب نمود، لطفاً هنگام سفارش گیربکس، نحوه نصب آن روی شیر را دقیقاً مشخص کنید.
جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0596F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
رینگ آب‌بندی
18Cr-8Ni
بوش بدنه
ASTM B148 UNS C95200 / Steel-PTFE
بوش کوتاه
ASTM B148 UNS C95200 / Steel-PTFE
پروانه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
لاستیک آب‌بندی
EPDM (به سفارش: NBR)
روبند
چدن داکتیل — EN 1563/EN-GJS-400-15
پیچ آلن
ISO 3506-1 Gr. A2, Property Class 70
پیچ آلن مغزی
ISO 3506-1 Gr. A2, Property Class 70
شفت بلند
استینلس استیل — DIN EN 10088-3/1.4021
شفت کوتاه
استینلس استیل — DIN EN 10088-3/1.4021
فاصله پرکن
برنج (Brass)
درپوش سمت شفت کوتاه
چدن داکتیل — EN 1563/EN-GJS-400-15
اورینگ (درپوش)
NBR (به سفارش: EPDM)
پیچ سرشش‌گوش (درپوش)
DIN ISO 898-1 Property Class 8.8, Zinc Plated
واشر
DIN ISO 898-2 Property Class 8, Zinc Plated
خار (اتصال شفت)
استینلس استیل — DIN EN 10088-3/1.4057
پیچ سرشش‌گوش (اتصال با پین)
ISO 3506-1 Gr. A2, Property Class 70
خارنگهدار
استینلس استیل — DIN EN 10088-3/1.4301
پیچ آلن مغزی سراستوانه‌ای
ISO 3506-1 Gr. A2, Property Class 70
رینگ محافظ
PTFE
اورینگ (رینگ محافظ)
NBR (به سفارش: EPDM)
نگهدارنده اورینگ
چدن داکتیل — EN 1563/EN-GJS-400-15
پیچ آلن (نگهدارنده اورینگ)
ISO 3506-1 Gr. A2, Property Class 70
خار (فولاد پرمقاومت)
High Strength Carbon Steel - St 60
بوش‌ها تا سایز DN800/PN10 از جنس خودروغن‌کار (Steel-PTFE) و در سایزهای بالاتر از جنس آلومینیوم برنز (C95200) استفاده شده‌اند. لاستیک NBR برای دمای کارکرد تا ۷۰ درجه سانتی‌گراد و لاستیک EPDM برای دمای تا ۱۲۰ درجه سانتی‌گراد مناسب است؛ سایر مواد طبق سفارش قابل تامین است.
📖
