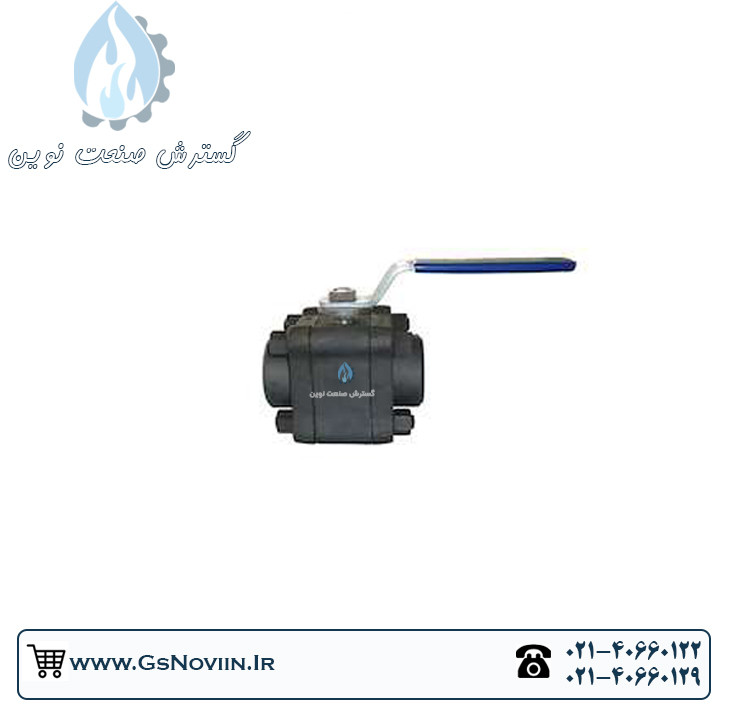

شیرگازی "11/4 اینچ کلاس 800 فولاد A105 فورج رزوه ای
معرفی اجزاء بال ولو کلاس 800
- بدنه شیر توپی کلاس 800
بدنه شیر گازی کلاس 800 به دو روش فورج گرم و سرد تولید می شود. انتخاب روش مناسب بستگی به سایز و تیراژ تولید دارد. اگر سایز شیر توپی کلاس 800 کوچک و تعداد تولیدی کم باشد، برای صرفه جویی در هزینه های تولید از روش فورج سرد استفاده می شود. بدنه شیر توپی کلاس 800 به دو روش دو تکه و سه تکه مونتاژ می شود. در روش ساخت شیر دو تکه، بخش خروجی شیر با بخش مرکزی به صورت به هم پیوسته تولید می شود و حالت یک تکه دارد. در مرحله بعد بخش ورودی بال و سیت بر روی بخش اول مونتاژ می شود.
- بال شیر توپی کلاس 800
بال شیر توپی کلاس 800 از استیل 304 و استیل 316 و استیل L316 تولید می شود. به دلیل فشار بالا در این کلاس کاری، بال شیر توپی کلاس 800 باید با دستگاه CNC پنج محور تولید شود و توپی تولید شده، شکل کروی و سطحی پرداخت شده داشته باشد.
- سیت شیر گازی کلاس 800
سیت شیر توپی کلاس 800 با توجه به میزان خورندگی و فشار سیال از سیت های تفلون (PTFE)، استیل 304، استیل 316، استیل 316L و استیل F 316 L تولید می شود. این سیت وظیفه آببندی بین بال شیر توپی کلاس 800 و بدنه را انجام می دهد.
- استم شیر توپی کلاس 800
استم یا همان محور بال ولو کلاس 800 از یک سو به توپی و از یک سو به اهرم شیر توپی متصل می باشد و از استیل با گرید های مختلف تولید می شود.
- پکینگ و اورینگ شیر گازی کلاس 800
پکینگ و اورینگ از جنس تفلون هستند و از گسکت هایی برای تحمل فشار بالا استفاده می شود.
برخی از برندهای تولید کننده بال ولو کلاس 800
- شیر دسته گازی کلاس 800 اوریون (Orion)
- شیر دسته گازی کلاس 800 LVF
- شیر گازی کلاس 800 Chero
- شیر گازی کلاس 800 OMB
- شیر گازی کلاس 800 کیتز (Kitz)
مزایای شیر توپی کلاس 800
- قابلیت تحمل فشار بالا
- قابلیت استفاده در دمای بالا
- بدنه ی یکپارچه
- استفاده از شیرهای توپی آسان و مقرون به صرفه است.
- شیرهای توپی خدمات ضد نشتی را تضمین می کنند.
- سرعت بالای باز و بست
- تغییرات در اندازه و شکل شیرهای توپی طیف گسترده ای از گزینه ها را فراهم می کند.
- شیرهای توپی نسبت به سایر شیرها به نیروی کمتری برای کار نیاز دارند.
معایب شیر توپی کلاس 800
- اگر شیر گازی در حالت نیمه باز قرار بگیرد جریان مغشوش به وجود می آید اگر در این حالت در طولانی مدت باعث نشیمنگاه توپی و پی تی اف درون آن آسیب میبیند و باعث خرابی شیر میشود
- هنگام بسته شدن شیر مقدار کمی از سیال در محفظهی داخل سوراخ آن باقی میماند که میتواند باعث خوردگی و فرسایش توپی شود و سوراخ شدن و خارج شدن از آبند.
- دوغاب یا سیال هایی که ذرات وجود دارد و سیالات حاوی شن و ماسه برای عبور از این شیر مناسب نیستند زیرا درون دریچهی توپی رسوب میکنند و عملکرد شیر دچار اختلال می شود.
