دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر خودکار (Check Valve)
نوع شیر:یکطرفه سوپاپی رزوهای (Threaded Lift Check Valve)
جنس بدنه:استنلس استیل فورج ASTM A182 F304
کلاس فشار:Class 800

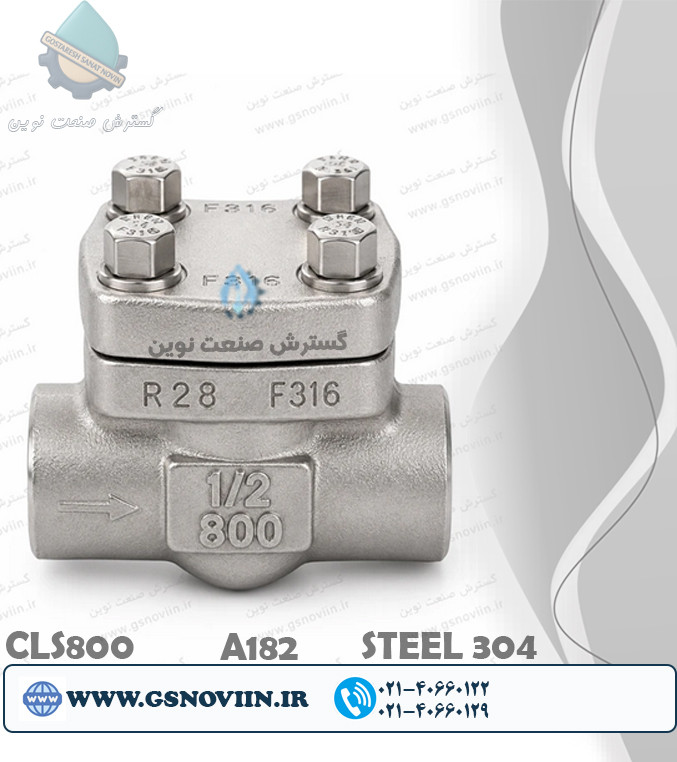

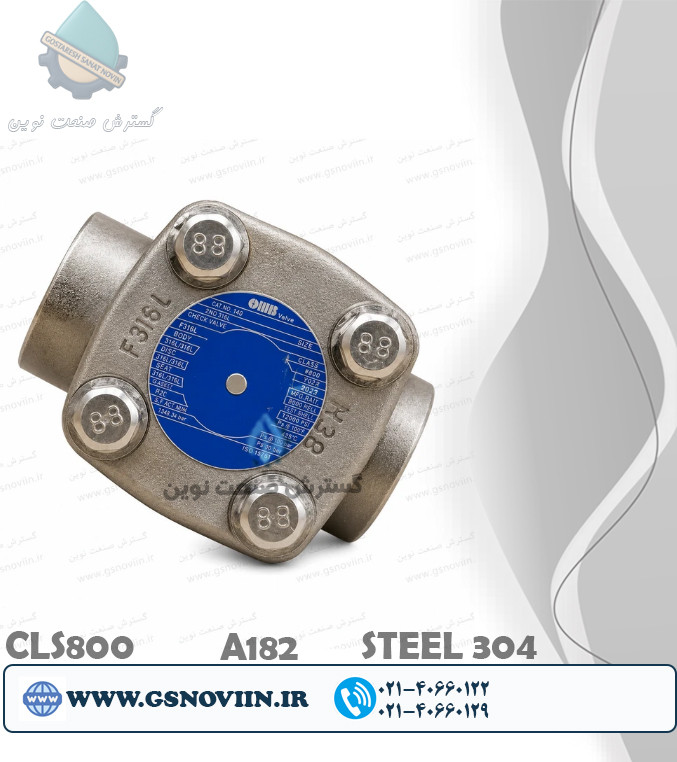

شیر خودکار استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
Stainless Steel 304 Threaded Check Valve (NPT) Class 800 ASTM A182 F304
برند:LVF
مشخصات
نوع محصول
شیر خودکار (Check Valve)
نوع شیر
یکطرفه سوپاپی رزوهای (Threaded Lift Check Valve)
جنس بدنه
استنلس استیل فورج ASTM A182 F304
کلاس فشار
Class 800
نوع اتصال
رزوهای NPT (Threaded)
نوع عملکرد
اتوماتیک (بدون نیاز به اپراتور)
نوع مکانیزم
سوپاپی (Lift Check)
جنس سوپاپ (Disc)
استنلس استیل ASTM A182 F304
جنس فنر (در صورت فنردار بودن)
استنلس استیل AISI 304
جنس نشیمنگاه (Seat)
استنلس استیل 304 / Hard Faced
نوع آب‌بندی
فلز به فلز (Metal Seated)
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد
سیالات قابل استفاده
آب، بخار، هوا، روغن، گاز، سیالات غیرخورنده و بسیاری از مواد شیمیایی سبک
ویژگی خاص
بدنه فورج با استحکام بالا، جلوگیری خودکار از برگشت جریان، مقاومت مناسب در برابر خوردگی، مناسب برای خطوط فشار بالا، اتصال رزوهای NPT با نصب آسان و طول عمر بالا
توضیحات
معرفی شیر خودکار استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
شیر خودکار یا Check Valve یکی از مهم‌ترین تجهیزات ایمنی در سیستم‌های لوله‌کشی صنعتی است که برای جلوگیری از برگشت جریان سیال طراحی شده است. این شیر بدون نیاز به اپراتور و تنها با اختلاف فشار سیال، به‌صورت خودکار باز و بسته می‌شود و از آسیب رسیدن به پمپ‌ها، کمپرسورها، مخازن تحت فشار و سایر تجهیزات حساس جلوگیری می‌کند.
بدنه این محصول از استنلس استیل فورج ASTM A182 F304 ساخته شده است. فرآیند فورج باعث افزایش استحکام مکانیکی، مقاومت در برابر فشار و دوام بیشتر نسبت به قطعات ریختگی می‌شود. اتصال رزوهای NPT نیز نصب آسان، هزینه اجرای کمتر و امکان باز کردن سریع شیر برای تعمیر یا تعویض را فراهم می‌کند.
کاربردهای شیر خودکار استیل 304 کلاس 800
- خطوط انتقال آب و بخار
- سیستم‌های نفت، گاز و فرآورده‌های نفتی
- ورودی و خروجی انواع پمپ و کمپرسور
- سیستم‌های هوای فشرده
- واحدهای صنعتی و کارخانه‌ها
- صنایع غذایی و دارویی
- خطوط انتقال روغن و سیالات صنعتی
- تجهیزات فرآیندی فشار بالا
این شیر تنها برای جلوگیری از برگشت جریان طراحی شده و برای کنترل دبی یا قطع و وصل دستی جریان کاربرد ندارد.
مقایسه استیل 304 و استیل 316
| ویژگی | F304 | F316 |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب، بخار و روغن | ★★★★★ | ★★★★★ |
| آب دریا و کلریدها | ★★☆☆☆ | ★★★★★ |
| مواد شیمیایی خورنده | خوب | عالی |
| هزینه خرید | اقتصادی‌تر | بالاتر |
اگر سیال شما آب، بخار، هوای فشرده، روغن یا اکثر سیالات صنعتی با خورندگی معمولی است، استیل 304 انتخابی اقتصادی و کاملاً مناسب خواهد بود. اما برای آب شور، محیط‌های دریایی و سیالات حاوی کلرید، مدل استیل 316 گزینه مطمئن‌تری است.
مزایای اتصال رزوهای NPT
| رزوهای NPT | Socket Weld (SW) |
|---|---|
| نصب سریع و آسان | نیازمند جوشکاری |
| تعویض و سرویس آسان | اتصال دائمی |
| هزینه نصب کمتر | مقاومت بیشتر در برابر لرزش |
| مناسب تعمیرات دوره‌ای | مناسب خطوط دائمی |
اتصال رزوهای NPT یکی از رایج‌ترین روش‌های اتصال در شیرآلات فورج کلاس 800 است و به دلیل سهولت نصب و نگهداری، در بسیاری از واحدهای صنعتی و خطوط فرآیندی مورد استفاده قرار می‌گیرد.
مزایای فنی و مهندسی
- بدنه فورج ASTM A182 F304 با استحکام مکانیکی بالا
- جلوگیری خودکار از برگشت جریان
- محافظت از پمپ‌ها، کمپرسورها و تجهیزات فرآیندی
- تحمل فشار بالا مطابق استاندارد Class 800
- مقاومت مناسب در برابر خوردگی و زنگ‌زدگی
- افت فشار کم و عملکرد سریع
- اتصال رزوهای NPT با نصب و تعمیر آسان
- طول عمر بالا و هزینه نگهداری پایین
- مطابق استانداردهای صنایع نفت، گاز و پتروشیمی
راهنمای انتخاب
اگر به یک شیر خودکار با کیفیت برای خطوط فشار بالا نیاز دارید و سیال مورد استفاده خورندگی معمولی دارد، مدل استنلس استیل 304 رزوهای NPT کلاس 800 گزینه‌ای مقرون‌به‌صرفه و قابل اعتماد است. در صورتی که سیال شامل آب دریا، محلول‌های کلریدی یا مواد شیمیایی خورنده باشد، استفاده از مدل استیل 316 توصیه می‌شود.
جمع‌بندی
شیر خودکار استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304 با بدنه فورج، عملکرد خودکار، نصب آسان و تحمل فشار بالا، انتخابی مناسب برای جلوگیری از برگشت جریان در خطوط آب، بخار، نفت، گاز، هوای فشرده و بسیاری از سیالات صنعتی است. این محصول با محافظت از تجهیزات حساس، افزایش ایمنی سیستم و کاهش هزینه‌های تعمیرات، یکی از پرکاربردترین شیرآلات صنعتی در صنایع مختلف محسوب می‌شود.
نقد و بررسی
نقد و بررسی تخصصی شیر خودکار استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304
شیر خودکار استنلس استیل 304 کلاس 800 یکی از پرکاربردترین چک ولوهای فورج در صنایع مختلف است که وظیفه جلوگیری از برگشت جریان سیال را بر عهده دارد. این محصول بدون نیاز به اپراتور و تنها با فشار سیال عمل می‌کند و از آسیب رسیدن به پمپ‌ها، کمپرسورها، تجهیزات فرآیندی و خطوط لوله جلوگیری می‌کند. استفاده از بدنه فورج ASTM A182 F304 باعث افزایش استحکام، دوام و قابلیت اطمینان این شیر در شرایط کاری سخت شده است.
بدنه فورج؛ مزیتی که نباید نادیده گرفت
در مقایسه با شیرهای ریختگی، بدنه فورج دارای ساختار متراکم‌تر و مقاومت مکانیکی بالاتری است. این ویژگی باعث می‌شود شیر در برابر فشار، ضربه و تنش‌های مکانیکی عملکرد مطمئن‌تری داشته باشد. به همین دلیل شیرهای فورج کلاس 800 در صنایع نفت، گاز، پتروشیمی و خطوط فشار بالا بسیار رایج هستند.
بدنه فورج علاوه بر افزایش استحکام، احتمال ایجاد ترک، تخلخل و نشتی را نسبت به نمونه‌های ریختگی کاهش می‌دهد.
مقایسه استیل 304 و استیل 316
| ویژگی | 304 (F304) | 316 (F316) |
|---|---|---|
| آب، بخار و هوای فشرده | ★★★★★ | ★★★★★ |
| محیط‌های صنعتی معمولی | ★★★★★ | ★★★★★ |
| آب دریا و کلریدها | ★★☆☆☆ | ★★★★★ |
| مواد شیمیایی خورنده | خوب | عالی |
| صرفه اقتصادی | ★★★★★ | ★★★☆☆ |
اگر سیال خورندگی معمولی داشته باشد، استیل 304 بهترین تعادل بین کیفیت و قیمت را ارائه می‌دهد. اما برای محیط‌های دریایی، صنایع شیمیایی یا سیالات حاوی کلرید، استفاده از استیل 316 انتخاب مطمئن‌تری خواهد بود.
چرا اتصال رزوهای NPT؟
اتصال رزوهای NPT به دلیل نصب سریع، عدم نیاز به جوشکاری و امکان باز کردن شیر برای سرویس یا تعویض، یکی از محبوب‌ترین روش‌های اتصال در شیرآلات فورج کلاس 800 است. این ویژگی باعث کاهش زمان توقف تجهیزات و هزینه‌های نگهداری می‌شود.
مزایا و محدودیت‌ها
مزایا
- جلوگیری خودکار از برگشت جریان.
- بدنه فورج ASTM A182 F304 با استحکام بالا.
- مقاومت مناسب در برابر خوردگی و زنگ‌زدگی.
- تحمل فشار بالا مطابق استاندارد Class 800.
- محافظت از پمپ‌ها، کمپرسورها و تجهیزات حساس.
- اتصال رزوهای NPT با نصب سریع و آسان.
- هزینه خرید اقتصادی‌تر نسبت به مدل F316.
- طول عمر بالا در شرایط کاری استاندارد.
محدودیت‌ها
- برای کنترل یا تنظیم جریان طراحی نشده است.
- در محیط‌های دارای کلرید یا آب دریا، مقاومت آن کمتر از استیل 316 است.
- باید مطابق جهت فلش روی بدنه نصب شود.
- در سیالات دارای ذرات جامد، سرویس دوره‌ای توصیه می‌شود.
اشتباهات رایج هنگام خرید
- انتخاب کلاس فشاری پایین‌تر از فشار واقعی سیستم.
- استفاده از استیل 304 برای آب دریا یا محیط‌های بسیار خورنده.
- استفاده از شیر خودکار به‌عنوان شیر قطع و وصل.
- عدم توجه به نوع رزوه NPT و سایز اتصال.
- نصب شیر در جهت مخالف فلش جریان.
جمع‌بندی مهندسی
شیر خودکار استنلس استیل 304 رزوهای NPT کلاس 800 ASTM A182 F304 گزینه‌ای قابل اعتماد و اقتصادی برای جلوگیری از برگشت جریان در خطوط فشار بالا است. این محصول با بدنه فورج، مقاومت مناسب در برابر خوردگی، نصب آسان و عملکرد خودکار، انتخابی مناسب برای صنایع نفت، گاز، بخار، تأسیسات صنعتی، سیستم‌های هوای فشرده، صنایع غذایی و بسیاری از کاربردهای عمومی صنعتی محسوب می‌شود. در صورت عدم وجود سیالات بسیار خورنده، این مدل بهترین توازن بین قیمت، کیفیت و دوام را ارائه می‌دهد.
