دسته‌بندی: شیرآلات استنلس استیل صنعتی
نوع محصول:شیر صافی (Y Strainer)
نوع شیر:صافی Y شکل رزوهای (Threaded Y Strainer)
جنس بدنه:استنلس استیل فورج ASTM A182 F316
کلاس فشار:Class 800

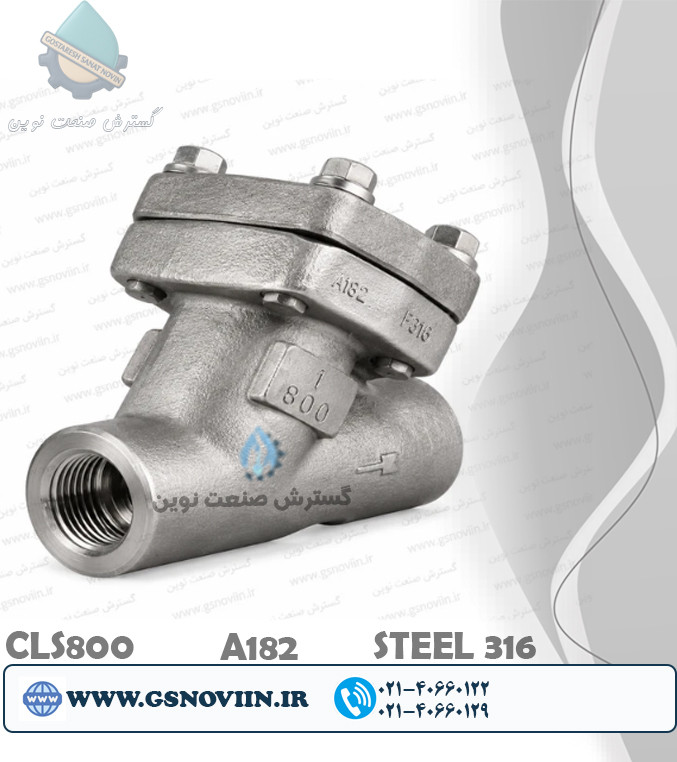

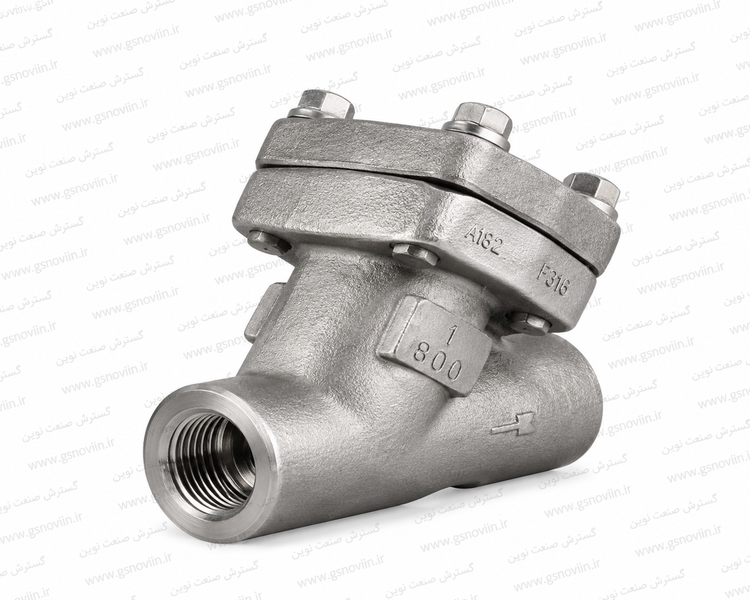

شیر صافی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316
Stainless Steel 316 Threaded Y Strainer NPT Class 800 ASTM A182 F316
برند:LVF
مشخصات
نوع محصول
شیر صافی (Y Strainer)
نوع شیر
صافی Y شکل رزوهای (Threaded Y Strainer)
جنس بدنه
استنلس استیل فورج ASTM A182 F316
کلاس فشار
Class 800
نوع اتصال
رزوهای NPT (Threaded)
نوع عملکرد
فیلتراسیون مکانیکی (بدون نیاز به اپراتور)
نوع توری (Screen)
توری مشبک قابل تعویض
جنس توری
استنلس استیل AISI 316
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
دمای کاری
حدود 29- تا 425+ درجه سانتی‌گراد (بسته به نوع گسکت)
سیالات قابل استفاده
آب، آب دریا، بخار، هوا، روغن، گاز، محلول‌های حاوی کلرید، اسیدهای رقیق، مواد شیمیایی و سیالات خورنده
ویژگی خاص
بدنه فورج با استحکام بالا، مقاومت بسیار عالی در برابر خوردگی، توری قابل تعویض، محافظت از پمپ‌ها و تجهیزات، مناسب برای خطوط فشار بالا و نصب آسان با اتصال رزوهای NPT
توضیحات
معرفی شیر صافی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316
شیر صافی یا Y Strainer یکی از تجهیزات ضروری خطوط لوله صنعتی است که برای جداسازی ذرات جامد، رسوبات، براده‌های فلزی، شن، زنگ لوله و سایر ناخالصی‌های موجود در سیال مورد استفاده قرار می‌گیرد. نصب این تجهیز قبل از پمپ‌ها، شیرهای کنترلی، فلومترها، تجهیزات ابزار دقیق و مبدل‌های حرارتی، از آسیب دیدن تجهیزات حساس جلوگیری کرده و باعث افزایش عمر سیستم می‌شود.
بدنه این محصول از استنلس استیل فورج ASTM A182 F316 ساخته شده و توری داخلی نیز از استنلس استیل مقاوم در برابر خوردگی تولید می‌شود. وجود عنصر مولیبدن (Mo) در آلیاژ F316، مقاومت بسیار بالایی در برابر آب شور، کلریدها، مواد شیمیایی خورنده و محیط‌های مرطوب ایجاد کرده و این صافی را برای کاربردهای صنعتی سنگین به گزینه‌ای ایده‌آل تبدیل می‌کند.
کاربردهای شیر صافی استیل 316 کلاس 800
- محافظت از پمپ‌های صنعتی
- حفاظت از شیرهای کنترلی و شیرآلات صنعتی
- سیستم‌های بخار فشار بالا
- خطوط انتقال نفت، گاز و فرآورده‌های نفتی
- صنایع پتروشیمی و پالایشگاهی
- کارخانه‌های شیمیایی و دارویی
- صنایع غذایی و نوشیدنی
- صنایع دریایی و آب‌شیرین‌کن‌ها
- سیستم‌های هوای فشرده و تجهیزات ابزار دقیق
استفاده از Y Strainer قبل از تجهیزات حساس، هزینه تعمیرات، توقف خط تولید و استهلاک تجهیزات را به‌طور چشمگیری کاهش می‌دهد.
مقایسه استیل 316 و استیل 304
| ویژگی | F304 | F316 |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب دریا و کلریدها | محدود | بسیار مناسب |
| مواد شیمیایی خورنده | خوب | عالی |
| طول عمر در محیط خورنده | متوسط | بسیار بالا |
| قیمت | اقتصادی‌تر | بالاتر |
برای خطوطی که سیال حاوی کلرید، آب شور یا مواد شیمیایی خورنده است، استفاده از مدل F316 باعث افزایش عمر توری، بدنه و سایر تجهیزات پایین‌دست خواهد شد.
مزایای اتصال رزوهای NPT
| رزوهای NPT | Socket Weld (SW) |
|---|---|
| نصب سریع و آسان | نیازمند جوشکاری |
| باز کردن آسان برای تمیزکاری | نیازمند عملیات برش یا جوش |
| هزینه نصب کمتر | استحکام بیشتر در خطوط دائمی |
| مناسب سرویس‌های دوره‌ای | مناسب خطوط ثابت و حساس |
مزایای فنی و مهندسی
- بدنه فورج ASTM A182 F316 با استحکام مکانیکی بالا
- توری استنلس استیل مقاوم در برابر خوردگی
- محافظت از پمپ‌ها، شیرآلات و تجهیزات ابزار دقیق
- مناسب برای فشارهای بالا مطابق استاندارد Class 800
- مقاومت عالی در برابر آب شور، کلریدها و مواد شیمیایی
- افت فشار پایین با طراحی Y شکل
- باز کردن و تمیزکاری آسان توری
- کاهش هزینه‌های تعمیرات و نگهداری تجهیزات
- افزایش راندمان و طول عمر سیستم لوله‌کشی
راهنمای انتخاب
اگر سیستم شما دارای پمپ، شیر کنترلی، فلومتر، تجهیزات ابزار دقیق یا سایر تجهیزات حساس است، نصب یک صافی Y استیل 316 قبل از این تجهیزات ضروری است. این مدل به‌ویژه در خطوط دارای آب شور، سیالات خورنده و محیط‌های مرطوب، عملکرد بسیار مطمئن‌تری نسبت به مدل‌های استیل 304 ارائه می‌دهد.
جمع‌بندی
شیر صافی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316 با بدنه فورج، توری استنلس استیل، مقاومت بسیار بالا در برابر خوردگی و قابلیت تحمل فشار بالا، انتخابی حرفه‌ای برای محافظت از تجهیزات فرآیندی در صنایع نفت، گاز، پتروشیمی، نیروگاهی، دریایی، شیمیایی، غذایی و دارویی است. این محصول با حذف ذرات معلق، افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری، نقش مهمی در افزایش بهره‌وری سیستم ایفا می‌کند.
نقد و بررسی
نقد و بررسی تخصصی شیر صافی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316
شیر صافی یا Y Strainer یکی از تجهیزات محافظتی خطوط لوله است که وظیفه آن جداسازی ذرات جامد، رسوبات، زنگ لوله، براده‌های فلزی و سایر آلودگی‌های موجود در سیال قبل از ورود به تجهیزات حساس است. استفاده از این تجهیز باعث افزایش طول عمر پمپ‌ها، شیرآلات، فلومترها، مبدل‌های حرارتی و تجهیزات ابزار دقیق شده و از توقف ناخواسته خطوط تولید جلوگیری می‌کند.
این مدل با بدنه فورج ASTM A182 F316 و کلاس فشاری 800 برای سیستم‌های فشار بالا و سیالات خورنده طراحی شده و یکی از بهترین گزینه‌ها برای صنایع نفت، گاز، پتروشیمی، دریایی، شیمیایی، دارویی و غذایی محسوب می‌شود.
مزیت بدنه فورج ASTM A182 F316
برخلاف مدل‌های ریختگی، بدنه فورج ساختاری متراکم‌تر دارد و در برابر فشار، شوک‌های مکانیکی و تغییرات دما مقاومت بیشتری از خود نشان می‌دهد. همچنین وجود مولیبدن در آلیاژ F316 مقاومت بسیار بالایی در برابر آب شور، کلریدها و بسیاری از مواد شیمیایی خورنده ایجاد می‌کند.
در محیط‌های خورنده، استفاده از استیل 316 باعث افزایش عمر صافی، کاهش هزینه‌های تعمیرات و محافظت بهتر از تجهیزات پایین‌دست می‌شود.
مقایسه استیل 316 و استیل 304
| ویژگی | F304 | F316 |
|---|---|---|
| مقاومت در برابر خوردگی | بسیار خوب | عالی |
| آب دریا و کلریدها | محدود | بسیار مناسب |
| مواد شیمیایی خورنده | خوب | عالی |
| طول عمر در محیط خورنده | خوب | بسیار بالا |
| صرفه اقتصادی | بیشتر | بالاترین دوام |
اگر سیال حاوی آب شور، محلول‌های کلریدی یا مواد شیمیایی خورنده باشد، مدل F316 انتخاب کاملاً مهندسی است. اما برای سیالات معمولی، مدل F304 می‌تواند هزینه اولیه پروژه را کاهش دهد.
اتصال رزوهای NPT چه مزایایی دارد؟
اتصال رزوهای NPT نصب سریع، باز کردن آسان برای شستشو و تعویض توری و هزینه اجرای پایین‌تری نسبت به اتصالات جوشی دارد. به همین دلیل در بسیاری از خطوط فرآیندی و سیستم‌هایی که سرویس دوره‌ای اهمیت دارد، این نوع اتصال انتخاب اول مهندسان است.
مزایا و محدودیت‌های محصول
مزایا
- بدنه فورج ASTM A182 F316 با استحکام مکانیکی بالا.
- توری استیل مقاوم در برابر خوردگی.
- مناسب برای فشارهای بالا مطابق Class 800.
- محافظت از پمپ، شیرآلات، فلومتر و تجهیزات ابزار دقیق.
- قابلیت باز کردن و تمیزکاری آسان توری.
- افت فشار کم به دلیل طراحی Y شکل.
- طول عمر بالا در محیط‌های خورنده.
- کاهش هزینه‌های تعمیر و نگهداری تجهیزات.
محدودیت‌ها
- در صورت گرفتگی توری، افت فشار افزایش می‌یابد و نیاز به تمیزکاری وجود دارد.
- برای حذف ذرات بسیار ریز باید از مش مناسب استفاده شود.
- انتخاب اشتباه سایز مش می‌تواند باعث کاهش دبی یا عبور ذرات ناخواسته شود.
- نیازمند بازدید و سرویس دوره‌ای در خطوط دارای آلودگی زیاد است.
اشتباهات رایج هنگام انتخاب
- انتخاب مش نامناسب برای نوع سیال.
- استفاده از استیل 304 در خطوط آب دریا یا محیط‌های کلریدی.
- نصب صافی در جهت مخالف فلش جریان.
- عدم پیش‌بینی فضای کافی برای خارج کردن و تمیز کردن توری.
- انتخاب کلاس فشاری پایین‌تر از فشار واقعی سیستم.
جمع‌بندی مهندسی
شیر صافی استنلس استیل 316 رزوهای NPT کلاس 800 ASTM A182 F316 یک تجهیز محافظتی باکیفیت برای حذف ذرات جامد از خطوط لوله و افزایش عمر تجهیزات صنعتی است. ترکیب بدنه فورج، آلیاژ مقاوم F316، طراحی Y و اتصال رزوهای NPT، این محصول را به انتخابی مطمئن برای سیستم‌های فشار بالا و سیالات خورنده تبدیل کرده است. اگر به دنبال کاهش خرابی تجهیزات، افزایش راندمان سیستم و حداقل کردن هزینه‌های نگهداری هستید، این مدل یکی از بهترین گزینه‌های موجود در بازار خواهد بود.
