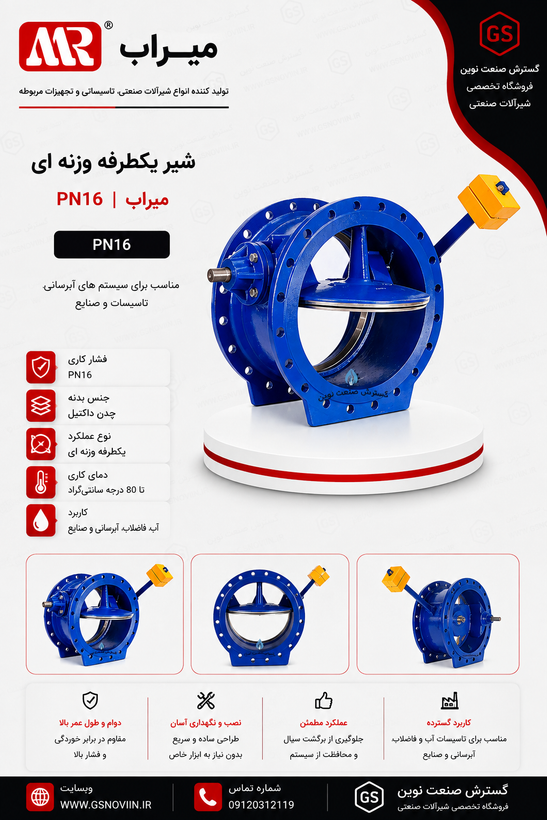

شیر یکطرفه وزنه ای PN16 میراب

شیر یکطرفه وزنه‌ای میراب چگونه کار می‌کند؟

در حالت عادی، جریان سیال باعث حرکت دیسک و باز شدن مسیر عبور می‌شود. هنگامی که جریان کاهش پیدا کرده یا جهت جریان معکوس شود، دیسک به سمت موقعیت بسته شدن حرکت می‌کند و از برگشت سیال به سمت بالادست جلوگیری می‌نماید.

وزنه تعادل و اهرم، امکان تنظیم رفتار دیسک را فراهم می‌کنند. با انتخاب موقعیت مناسب وزنه، می‌توان رفتار شیر را متناسب با شرایط خط، سرعت جریان و نیازهای عملیاتی تنظیم کرد. این ویژگی باعث می‌شود شیر یکطرفه وزنه‌ای برای کاربردهایی که کنترل دینامیک دیسک اهمیت دارد، انعطاف‌پذیرتر از بسیاری از شیرهای یکطرفه ساده باشد.

نقطه قوت اصلی؛ کنترل بهتر رفتار دیسک

یکی از نقاط قوت اصلی شیر یکطرفه وزنه‌ای NTF، طراحی دیسک خارج از مرکز و امکان نصب وزنه و اهرم در دو طرف شیر است. این ساختار امکان تنظیم رفتار دیسک را فراهم می‌کند و در پروژه‌هایی که سرعت بسته شدن شیر و شرایط برگشت جریان باید کنترل شود، اهمیت زیادی دارد.

در نسخه‌های مجهز به سیستم دمپینگ هیدرولیکی، سرعت باز و بسته شدن دیسک نیز قابل تنظیم است. این سیستم می‌تواند با تنظیم زمان حرکت دیسک، به کاهش اثر ضربه قوچ کمک کند؛ بنابراین در خطوط انتقال آب و ایستگاه‌های پمپاژ، انتخاب نسخه مناسب شیر باید بر اساس شرایط هیدرولیکی واقعی پروژه انجام شود. ([میراب](https://mirab-valves.com/valve/%D8%B4%DB%8C%D8%B1-%DB%8C%DA%A9%D8%B7%D8%B1%D9%81%D9%87-%D9%88%D8%B2%D9%86%D9%87-%D8%A7%DB%8C-%D8%AA%D8%B1%D9%85%D8%B2-%D8%AF%D8%A7%D8%B1-%D8%AA%DB%8C%D9%BE-%DB%B2-ntf/?utm_source=chatgpt.com))

مشخصات فنی مهم

مزایای شیر یکطرفه وزنه‌ای PN16 میراب

• جلوگیری از برگشت جریان در خطوط انتقال و توزیع آب
• طراحی دیسک خارج از مرکز برای عملکرد مناسب‌تر
• امکان نصب وزنه و اهرم در دو طرف شیر
• امکان تنظیم موقعیت وزنه مطابق شرایط پروژه
• عملکرد در اختلاف فشار پایین دو طرف دیسک
• آب‌بندی مناسب با استفاده از رینگ نشیمن و O-Ring
• بدنه کوتاه و وزن نسبتاً کم در مقایسه با برخی طراحی‌های مشابه
• امکان نصب در خطوط افقی و عمودی با تنظیم موقعیت اهرم و وزنه
• امکان استفاده از سیستم دمپینگ هیدرولیکی در نسخه‌های مربوطه برای کنترل سرعت باز و بسته شدن دیسک

کاربردهای شیر یکطرفه وزنه‌ای میراب

• شبکه‌های انتقال و توزیع آب
• ایستگاه‌های پمپاژ
• خطوط انتقال آب خام
• شبکه‌های آب آشامیدنی
• نیروگاه‌های برق‌آبی
• سدها و تأسیسات مرتبط با انتقال آب
• صنایع و تأسیسات صنعتی
• خطوط انتقال آب با احتمال برگشت جریان

مزایا و نکات قابل توجه

راهنمای انتخاب و خرید

برای انتخاب شیر یکطرفه وزنه‌ای PN16 میراب، ابتدا باید فشار کاری و فشار طراحی خط، دبی، سرعت جریان، جهت نصب و احتمال ایجاد جریان برگشتی بررسی شود. در خطوط انتقال و ایستگاه‌های پمپاژ، بررسی شرایط گذرا و احتمال ضربه قوچ اهمیت ویژه‌ای دارد.

همچنین باید مشخص شود که آیا نسخه استاندارد دارای وزنه تعادل برای پروژه کافی است یا استفاده از نسخه مجهز به سیستم دمپینگ هیدرولیکی ضرورت دارد. انتخاب نادرست تنظیمات وزنه یا سرعت بسته شدن دیسک می‌تواند بر رفتار هیدرولیکی خط اثر بگذارد.
