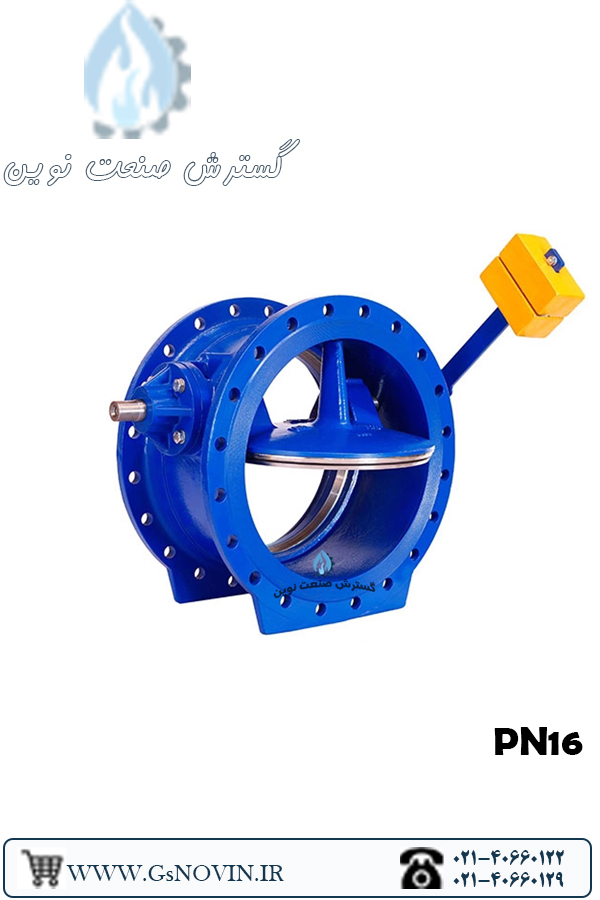

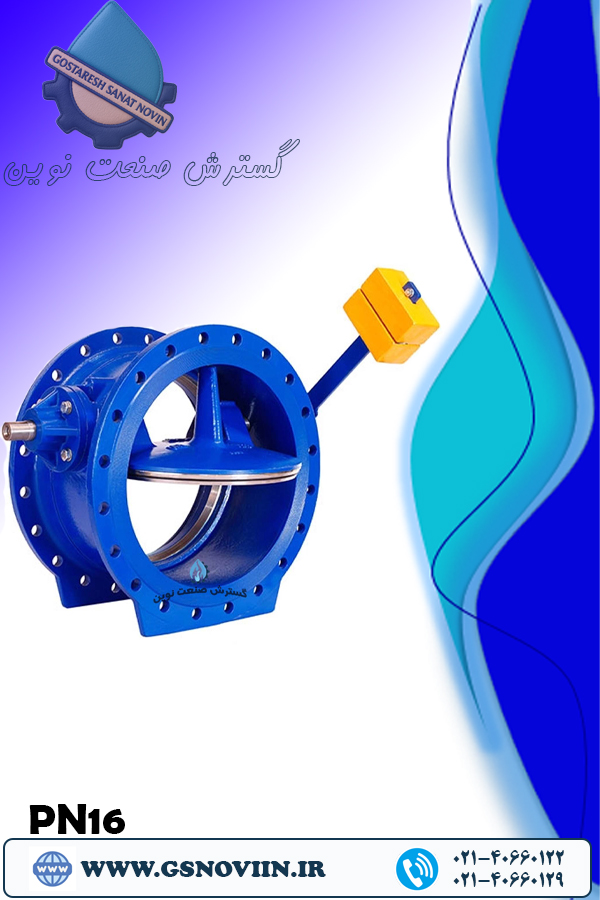

شیر یکطرفه وزنه ای PN16 میراب
Mirab NTF Weight-Loaded (Tilting Disc) Check Valve, PN16
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر یکطرفه وزنهای (Weight Loaded Check Valve)
برند
میراب (MIRAB)
فشار اسمی
PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد
کاملاً اتوماتیک (بدون نیاز به اپراتور)
مکانیزم عملکرد
وزنه تعادلی (Lever & Weight Mechanism)
وظیفه اصلی
جلوگیری از برگشت جریان و کاهش ضربه قوچ
نوع شیر
یکطرفه سنگین (Heavy Duty Check Valve)
نوع اتصال
فلنجی (Flanged)
استاندارد فلنج
EN 1092-2 / DIN PN16
جنس بدنه
چدن داکتیل (GGG40 / GJS-400)
جنس دیسک
چدن داکتیل با رینگ آببندی EPDM یا برنز
جنس اهرم و وزنه
فولاد کربنی با پوشش ضد خوردگی
جنس محور (Stem / Pin)
استنلس استیل ضدزنگ
جنس نشیمنگاه (Seat)
استنلس استیل یا برنز
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
ضخامت پوشش اپوکسی
حداقل 250 میکرون
رنگ پوشش
آبی RAL 5005
استاندارد طراحی
EN 12334 / DIN 3356
استاندارد تست
EN 12266-1
جهت جریان
یکطرفه (طبق فلش روی بدنه)
دمای کاری
تا حدود 70°C
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب تصفیهشده و سیالات غیرخورنده
نوع نصب
افقی (و در برخی مدلها عمودی محدود)
ویژگی خاص
بسته شدن نرم با وزنه و کاهش ضربه قوچ (Water Hammer)
توضیحات
توضیحات و راهنمای خرید
شیر یکطرفه وزنهای فلنجی PN16 میراب — مدل NTF
مناسب خطوط با فشار کاری تا ۱۶ بار — سایزهای DN100 تا DN2000 — عرضه اورجینال توسط گسترش صنعت نوین، نماینده رسمی فروش محصولات میراب
در ایستگاههای پمپاژ بزرگ و خطوط انتقال آب با قطر و ارتفاع زیاد، بستهشدن ناگهانی شیر یکطرفه یکی از رایجترین عوامل ضربه قوچ و آسیب به تجهیزات است. شیر یکطرفه وزنهای میراب مدل NTF این ریسک را با یک راهحل ساده و مکانیکی کنترل میکند: با جابهجا کردن وزنهها روی اهرم، سرعت بستهشدن دیسک دقیقاً متناسب با شرایط خط تنظیم میشود. بدنه و پروانه از چدن داکتیل EN-GJS-400-15 ساخته شده، دیسک بهصورت خارج از مرکز یاتاقانبندی شده و رینگهای آببندی از فولاد ضدزنگ هستند. این محصول یکی از معدود شیرهای یکطرفهای است که تا سایز DN2000 و در طیف فشاری PN10 تا PN40 تولید میشود و مطابق استانداردهای معتبر DIN EN 1092-2 و DIN EN 558-1 ساخته میشود. در صورت نیاز به کنترل دقیقتر، نسخه ترمزدار (هیدرولیکی) این شیر نیز موجود است. گسترش صنعت نوین این محصول را بهصورت اورجینال، با ضمانت اصالت کالا و مشاوره فنی رایگان برای انتخاب سایز و پیکربندی مناسب پروژه شما عرضه میکند.
فشار کاریPN 16
سایزDN 100 – DN 2000
بدنهDuctile Iron
مکانیزمWeight + Lever
این شیر یکطرفه کجا استفاده میشود؟
- ⚙ایستگاههای پمپاژ بزرگ با خطوط انتقال آب طولانی یا پرشیب که در معرض ضربه قوچ هستند
- ⚙خطوطی که چند پمپ بهصورت موازی روی آنها نصب شده و نیاز به کنترل تغییر جهت سریع جریان دارند
- ⚙پروژههای بزرگ آبرسانی و فاضلاب شهری با قطر لوله بسیار بزرگ (تا DN2000)
- ⚙نصب کنار شیرهای پروانهای در ایستگاههای تقاطع خطوط، با رعایت فاصله و جهت نصب مناسب
- ⚙پروژههایی که به دلیل محدودیت وزن یا طول نصب، به شیر یکطرفه سبکتر و کوتاهتر نیاز دارند
WEIGHT & LEVER CHECK VALVE ADJUSTABLE CLOSING SPEED PN 16 DIN EN 1092-2
راهنمای خرید: چطور سایز و پیکربندی مناسب را انتخاب کنیم؟
- قطر خط لوله موجود (DN) را اندازه بگیرید؛ این شیر در گستره بسیار وسیع DN100 تا DN2000 موجود است.
- فشار کاری خط را بررسی کنید؛ اگر فشار خط تا ۱۶ بار است، مدل PN16 گزینه مناسب شماست.
- احتمال بروز ضربه قوچ در خط را ارزیابی کنید؛ اگر خط شما طولانی، پرشیب یا دارای چند پمپ موازی است، تنظیم سرعت بستهشدن با وزنه اهمیت بیشتری پیدا میکند.
- جهت نصب (خط افقی یا عمودی) و سمت قرارگیری اهرم و وزنه (چپ یا راست جهت جریان) را مشخص کنید؛ حالت استاندارد میراب افقی با اهرم سمت چپ جهت جریان است.
- اگر شیر قرار است کنار یک شیر پروانهای نصب شود، فاصله و آرایش نصب را از قبل با کارشناسان هماهنگ کنید تا از برخورد اهرم با گیربکس جلوگیری شود.
- در صورت نیاز به کنترل دقیقتر سرعت باز و بسته شدن، نسخه ترمزدار (هیدرولیکی) را درخواست کنید.
- برای دریافت مشاوره رایگان و استعلام قیمت بهروز، با کارشناسان گسترش صنعت نوین تماس بگیرید.
راهنمای نصب
- پیش از نصب، فلنجها و مسیر لوله را از گرد و غبار و اجسام خارجی تمیز کنید.
- جهت جریان سیال را با فلش حکشده روی بدنه شیر تطبیق دهید.
- در خطوط افقی، اهرم و وزنه را طبق استاندارد میراب در سمت چپ جهت جریان نصب کنید؛ برای آرایش دیگر، هنگام سفارش اعلام کنید.
- در نصب کنار شیر پروانهای، اهرم و وزنه شیر یکطرفه باید سمت چپ و گیربکس شیر پروانهای سمت راست جهت جریان قرار گیرد.
- واشر آببندی مناسب فشار کاری PN16 را بین دو فلنج قرار داده و پیچها را بهصورت ضربدری و با گشتاور یکنواخت سفت کنید.
نگهداری و افزایش عمر مفید
- ⚙این محصول طراحی شده تا بدون نیاز به مراقبت و نگهداری مداوم کار کند، اما بازدید دورهای مکانیزم اهرم و وزنه توصیه میشود
- ⚙در صورت نیاز، موقعیت وزنهها را روی اهرم مجدداً تنظیم کنید تا سرعت بستهشدن مطابق شرایط فعلی خط باشد
- ⚙اورینگهای یاتاقان بهراحتی قابل تعویض هستند؛ در صورت نیاز، از قطعات اورجینال میراب که در جدول جنس قطعات این محصول مشخص شده استفاده کنید
- ⚙در نسخه ترمزدار، عملکرد سیستم هیدرولیکی و تنظیمات اوریفیس را نیز بهصورت دورهای بررسی کنید
برای استعلام قیمت و موجودی شیر یکطرفه وزنهای PN16 میراب تماس بگیرید
کارشناسان گسترش صنعت نوین آماده مشاوره فنی رایگان و ارسال به سراسر کشور هستند
مشاهده و استعلام قیمتسوالات متداول
وزنه روی اهرم چه کاری انجام میدهد؟
با جابهجا کردن وزنهها روی اهرم، سرعت بستهشدن دیسک شیر تنظیم میشود؛ این قابلیت ابزار موثری برای کنترل و کاهش ضربه قوچ در خطوط پمپاژ است.
تفاوت این شیر با شیر یکطرفه سوپاپی فنردار چیست؟
شیر یکطرفه وزنهای امکان تنظیم دستی و دقیق سرعت بستهشدن را با جابهجایی وزنه فراهم میکند و تا سایز DN2000 موجود است. شیر یکطرفه سوپاپی فنردار با فنر داخلی کار میکند، جمعوجورتر است اما حداکثر سایز آن DN1000 است.
آیا امکان نصب اهرم و وزنه در سمت راست جریان هم وجود دارد؟
بله؛ استاندارد میراب نصب در سمت چپ جهت جریان (خط افقی) است، اما در صورت نیاز، آرایش دیگر باید هنگام سفارش صراحتاً مشخص شود.
نسخه ترمزدار این شیر چه تفاوتی دارد؟
نسخه ترمزدار به یک ترمز هیدرولیکی مجهز است که سرعت ابتدا و انتهای باز و بسته شدن پروانه را کنترل میکند تا از ایجاد ضربه شدید جلوگیری شود؛ این نسخه بهصورت سفارشی تولید میشود.
اصالت کالا و گارانتی این محصول چگونه تضمین میشود؟
گسترش صنعت نوین این محصول را مستقیماً و اورجینال از شرکت میراب تهیه میکند و مطابق کاتالوگ رسمی میراب (کد مدرک MB-0903F) عرضه مینماید.
سایر محصولات میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر یکطرفه وزنهای فلنجی PN16 میراب — مدل NTF
معروف به شیر یکطرفه اهرم و وزنهدار، Weight & Lever Check Valve و Tilting Disc Check Valve در خطوط انتقال آب، فاضلاب و ایستگاههای پمپاژ

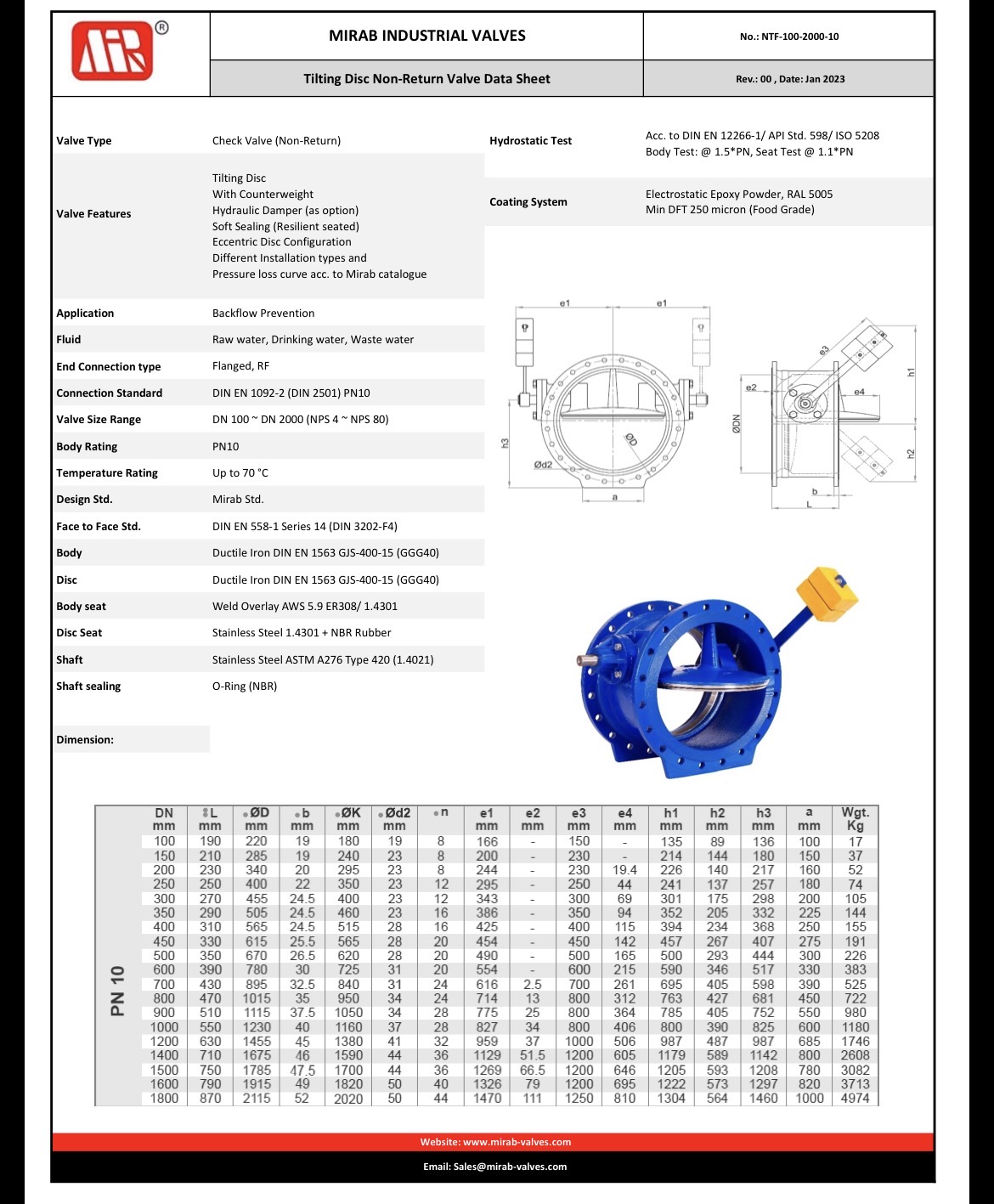

کاتالوگ رسمی میراب — شیرهای یکطرفه وزنهای و ترمزدار

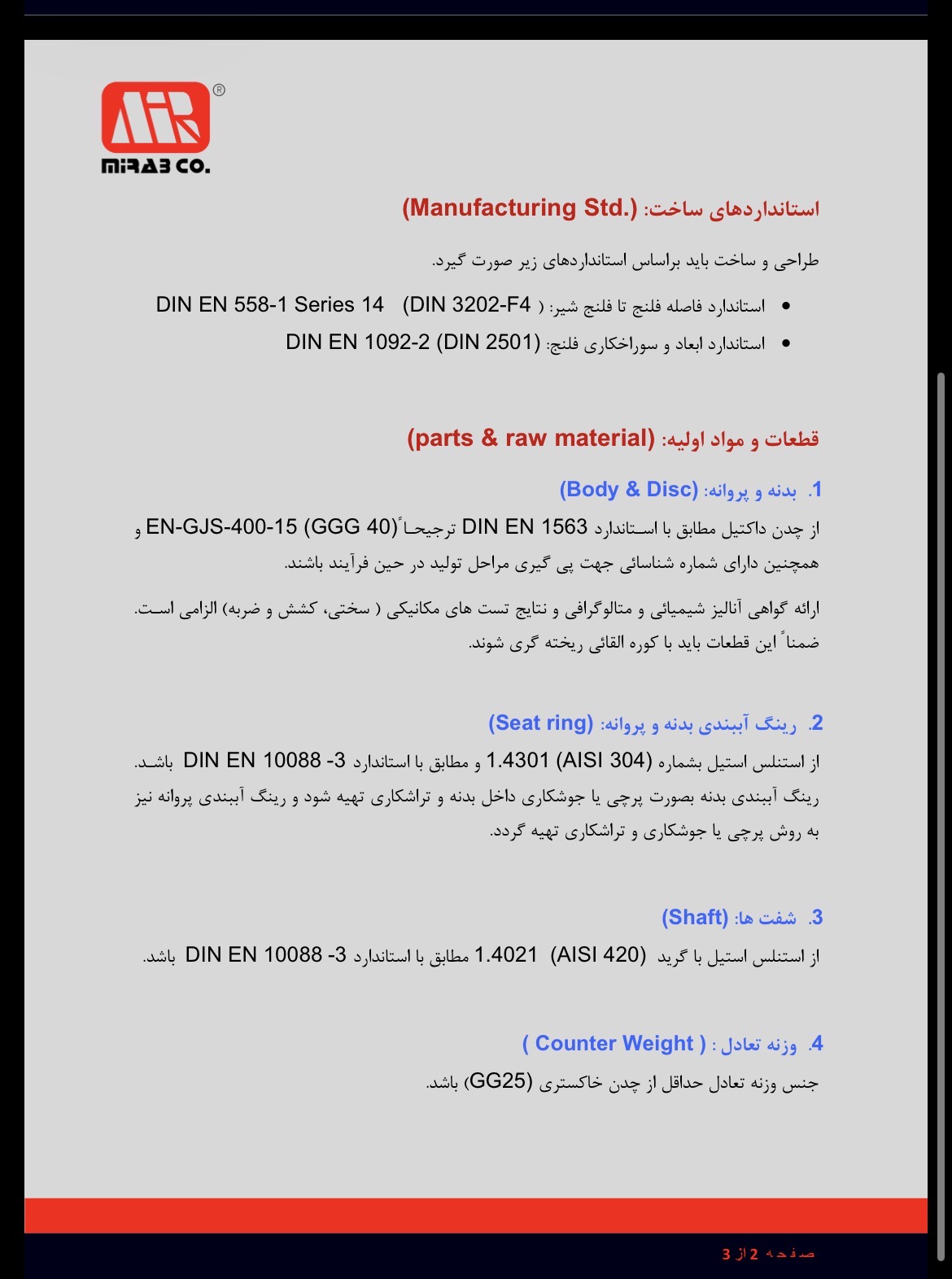

نمای داخلی، دیسک خارج از مرکز و مکانیزم اهرم و وزنه
مشخصات و جنس قطعات داخلی
فشار کاریPN 16
نوع اتصالFlanged
بدنه / پروانهDuctile Iron
مکانیزمWeight + Lever
✓ نقاط قوت
- ⚙دیسک بهصورت خارج از مرکز یاتاقانبندی شده (Eccentric/Tilting Disc) با بدنه مستحکم، متناسب با جریان و افت فشار کم
- ⚙سرعت بستهشدن پروانه با جابهجا کردن وزنهها روی اهرم قابل تنظیم است؛ ابزار موثر برای کنترل و کاهش ضربه قوچ
- ⚙قابلیت نصب وزنه و اهرم در هر دو طرف شیر (چپ یا راست جهت جریان)، متناسب با محدودیتهای فضای نصب
- ⚙وزن کم به دلیل کوتاه بودن طول شیر نسبت به بسیاری از شیرهای یکطرفه دیگر همسایز
- ⚙رینگ آببندی بدنه و پروانه از فولاد ضدزنگ همراه با اورینگ، برای آببندی مطمئن؛ سیت رینگ از نوع جوشی
- ⚙کلیه اورینگهای یاتاقان بهراحتی قابل تعویض؛ بهصورت استاندارد از جنس EPDM یا NBR و برای سیالات و دماهای دیگر قابل سفارش
- ⚙بدون نیاز به مراقبت و نگهداری مداوم
- ⚙طیف سایزی بسیار وسیع از DN100 تا DN2000، پوششدهنده تقریباً تمام پروژههای آبرسانی صنعتی و شهری
- ⚙قابل ارتقا به نسخه ترمزدار (هیدرولیکی) برای کنترل دقیقتر سرعت باز و بسته شدن دیسک
! نکات قابل توجه
- ⚙جهت نصب استاندارد اهرم و وزنه در شرکت میراب مطابق «شکل ۲» (خطوط افقی، اهرم و وزنه سمت چپ جهت جریان) است؛ برای نصب در حالت دیگر (خط عمودی یا سمت راست) باید هنگام سفارش صراحتاً اعلام شود
- ⚙در نصب کنار شیر پروانهای، باید اهرم و وزنه شیر یکطرفه سمت چپ و گیربکس شیر پروانهای سمت راست جهت جریان قرار گیرد تا از برخورد جلوگیری شود؛ فاصله دقیق نصب باید طبق جدول ابعاد رعایت شود
- ⚙حداکثر فشار مجاز برگشت روی دیسک به قطر شفت بستگی دارد و با افزایش سایز کاهش مییابد (از ۱۴.۵ بار در DN200 تا ۲ بار در DN1400 به بالا)؛ ارقام جدول فقط برای حالت استفاده از یک جک (ترمز) است و با دو جک دو برابر میشود
- ⚙سایزهای DN1400 تا DN2000 فقط تا فشار PN25 و بدون معادل ANSI عرضه میشوند؛ برای فشار یا سایز خارج از جدول باید استعلام جداگانه شود
- ⚙نسخه ترمزدار (هیدرولیکی) قطعهای جداگانه و سفارشی است؛ ابعاد و فواصل نصب دقیق آن در کاتالوگ عمومی نیامده و باید با دفتر فنی میراب هماهنگ شود
تفاوت با شیر یکطرفه سوپاپی فنردار شیر یکطرفه وزنهای با جابهجایی وزنهها روی اهرم، امکان تنظیم دستی و دقیق سرعت بستهشدن دیسک را فراهم میکند و در سایزهای بسیار بزرگ (تا DN2000) نیز تولید میشود. شیر یکطرفه سوپاپی فنردار با فنر داخلی کار میکند، جمعوجورتر و سبکتر است، اما تنظیمپذیری سرعت بستهشدن آن محدودتر و حداکثر سایز آن DN1000 است. برای خطوط بسیار بزرگ یا پروژههایی که نیاز به تنظیم دقیق زمان بستهشدن برای کنترل ضربه قوچ دارند (مانند ایستگاههای پمپاژ بزرگ)، شیر یکطرفه وزنهای معمولاً گزینه مناسبتری است.
جمعبندی
برای ایستگاههای پمپاژ و خطوط انتقال آب و فاضلاب با قطر بزرگ که نیاز به کنترل و تنظیم دقیق سرعت بستهشدن جهت جلوگیری از ضربه قوچ دارید، شیر یکطرفه وزنهای میراب مدل NTF با بدنه چدن داکتیل، دیسک خارج از مرکز و مکانیزم اهرم و وزنه قابل تنظیم، گزینهای مطمئن در فشار کاری PN16 و طیف سایزی بسیار وسیع است.
WEIGHT & LEVER CHECK VALVE DUCTILE IRON BODY ADJUSTABLE CLOSING SPEED PN 16
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0903F)
مورد
مشخصه
فشار کاری
PN 16 (گستره کلی خانواده محصول: PN 10 – PN 40)
سایز
DN 100 – DN 2000
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class150 & Class 300
استاندارد طول فلنج تا فلنج
DIN EN 558-1 series 14 (DIN 3202-F4)
استاندارد تست فشار
DIN EN 12266-1
پوشش رنگ
اپوکسی پودری RAL 5005 (استاندارد)؛ گزینههای RAL 7001، RAL 9001 (ZINGA) و RAL 9001 (Silicone Acrylic) برای دماهای بالاتر
گستره کاربرد
سیالاتی چون آب و فاضلاب
تست فشار طبق استاندارد DIN EN 12266-1 (تمام کلاسهای فشار خانواده محصول)
فشار اسمی (bar)
تست آببندی (bar)
تست استحکام بدنه (bar)
10
11
17
16
18
25
25
28
38
40
44
60
Class 150
22
30
Class 300
55
75
جدول کامل ابعاد و وزن — مدل PN16 (تمام سایزها، DN100 تا DN2000)
DN
L
ØD
ØK
Ød2
n
b
e1
e2
e3
e4
h1
h2
h3
a
وزن (kg)
100
190
220
180
19
8
19
166
-
150
-
135
89
136
100
17
150
210
285
240
23
8
19
200
-
230
-
214
144
180
150
37
200
230
340
295
23
8
20
244
-
230
19.4
226
140
217
160
52
250
250
400
355
28
12
22
295
-
250
44
241
137
270
180
77.5
300
270
455
410
28
12
24.5
343
-
300
69
301
175
310
200
120
350
290
520
470
28
16
26.5
386
-
350
94
352
205
339
225
150
400
310
580
525
31
16
28
425
-
400
115
394
234
375
250
167
450
330
640
585
31
20
30
454
-
450
142
457
267
420
275
209
500
350
715
650
34
20
31.5
490
-
500
165
500
293
466
300
246
600
390
840
770
37
20
36
554
-
600
215
590
346
547
330
435
700
430
910
840
37
24
39.5
616
2.5
700
261
695
405
605
390
555
800
470
1025
950
41
24
43
714
13
800
312
763
427
686
450
758
900
510
1125
1050
41
28
46.5
775
25
800
364
785
405
757
550
1026
1000
550
1255
1170
44
28
50
827
34
800
406
800
390
837
600
1260
1200
630
1485
1390
50
32
57
959
37
1000
506
987
487
1002
685
1870
1400
710
1685
1590
50
36
60
1129
51.5
1200
605
1179
589
1147
800
2742
1500
750
1820
1710
57
36
62.5
1269
66.5
1200
646
1205
593
1226
780
3520
1600
790
1930
1820
57
40
65
1326
79
1200
695
1222
573
1300
820
3919
1800
870
2130
2020
57
44
70
1470
111
1250
810
1304
541
1468
1000
5210
2000
950
2345
2330
62
48
75
1583
67.5
1250
927.5
1360
504
1610
1100
7120
بکشید برای دیدن بقیه ستونها ← / ابعاد و واحدها بر حسب میلیمتر، جز وزن که بر حسب کیلوگرم است
حداکثر فشار مجاز برگشت روی دیسک (طبق سایز، برای یک جک ترمز)
DN (mm)
150
200
250
300
350
400
450
500
600
700
800
900
1000
1200
1400-2000
حداکثر فشار برگشت (bar)
12.5
14.5
7.1
8.5
5.4
3.6
4.6
3.3
3.2
3.1
2.9
2.9
2.9
2.6
2
ارقام بالا فقط برای حالتی است که از یک جک روی شیر استفاده شود؛ در صورت استفاده از دو جک، مقادیر جدول دو برابر میشوند. برای اختلاف فشارهای کمتر یا بیشتر از جدول، تولید بر اساس سفارش انجام میگیرد.

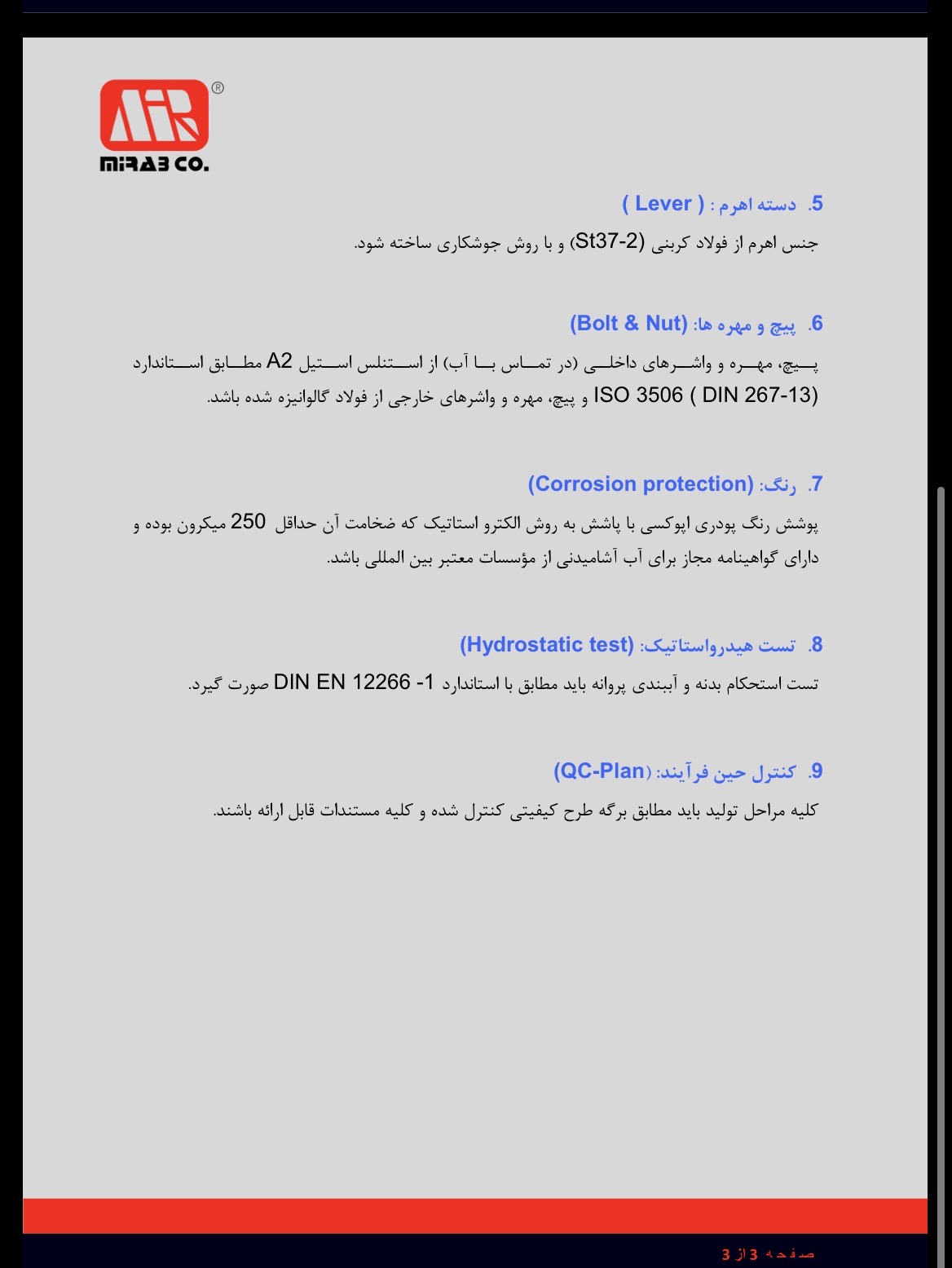

جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0903F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15
رینگ آببندی بدنه
18Cr-8Ni
بوش بدنه
ASTM B148 UNS C95200
پروانه
چدن داکتیل — EN 1563/EN-GJS-400-15
رینگ پروانه
استینلس استیل — DIN EN 10088-3/1.4301
شفت بلند / کوتاه
استینلس استیل — DIN EN 10088-3/1.4021
رینگ چهارپله
استینلس استیل — DIN EN 10088-3/1.4301
اورینگها (یاتاقان و درپوشها)
NBR (به سفارش: EPDM)
فاصله پرکن
برنج (Brass)
درپوش سمت شفت بلند / کوتاه
چدن داکتیل — EN 1563/EN-GJS-400-15
خار
استینلس استیل — DIN EN 10088-3/1.4057
خارنگهدار
استینلس استیل — DIN EN 10088-3/1.4301
اهرم
ST-37
خار اهرم
High Strength Carbon Steel - St60
خار فنری
Steel (FST)
ضربهگیر
چدن داکتیل — EN 1563/EN-GJS-400-15
وزنه
چدن داکتیل — EN 1563/EN-GJS-400-15
لاستیک ضربهگیر
EPDM / NBR
پیچ، مهره و واشرها
ISO 3506-1 Gr. A2 / DIN ISO 898-1 Property Class 8.8 / DIN ISO 898-2 Property Class 8, Zinc Plated
لاستیک NBR برای دمای کارکرد تا ۷۰ درجه سانتیگراد و لاستیک EPDM برای دمای تا ۱۲۰ درجه سانتیگراد مناسب است؛ برای سایر مواد و دماهای بالاتر (تا ۲۵۰ درجه با Viton)، طبق سفارش انجام میشود.
📖
