دسته‌بندی: انواع شیرآلات
برند:میراب (MIRAB)
نوع شیر:شیر تخلیه هوا تک محفظه (Single Chamber Air Valve)
مدل:تک محفظه کامپکت با دو روزنه (Double Orifice)
عملکرد:سه‌منظوره (Triple Function)

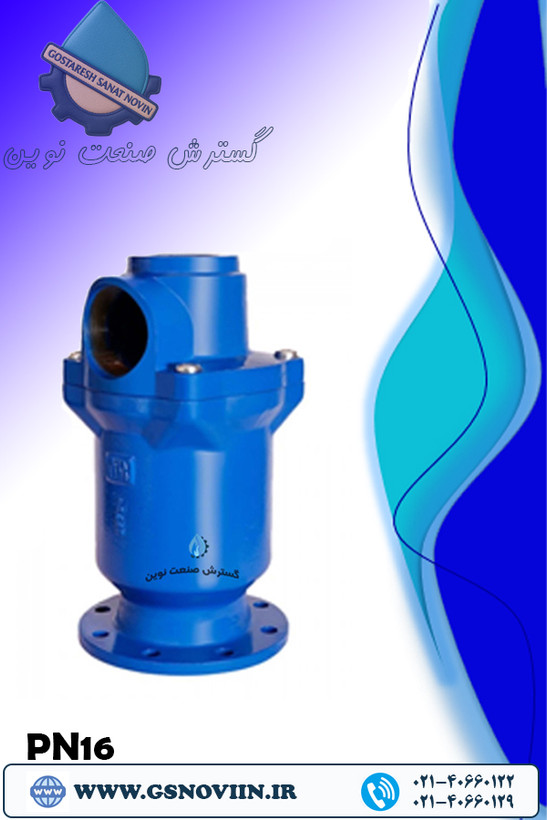

شیر تخلیه هوا تک محفظه PN16 میراب
Single Chamber Air Release Valve PN16 – MIRAB
برند:میراب
انواع سایز ها به اینچ
مشخصات
برند
میراب (MIRAB)
نوع شیر
شیر تخلیه هوا تک محفظه (Single Chamber Air Valve)
مدل
تک محفظه کامپکت با دو روزنه (Double Orifice)
عملکرد
سه‌منظوره (Triple Function)
فشار کاری
PN16
سایز
DN50 تا DN200 (2 تا 8 اینچ)
نوع اتصال
فلنجی RF
استاندارد فلنج
DIN EN 1092-2 (DIN 2501)
جنس بدنه و درپوش
چدن داکتیل EN 1563 گرید EN-GJS-400-15 (GGG40)
جنس شناور
پلی‌پروپیلن (Polypropylene - PP)
جنس راهنمای شناور
پلی‌پروپیلن (PP)
جنس نشیمن آب‌بندی (Body Seat)
لاستیک EPDM
جنس نشیمن نیم‌کروی (Hemispherical Seat)
پلی‌آمید (Polyamide)
جنس پیچ و مهره
فولاد گالوانیزه
پوشش بدنه
رنگ اپوکسی پودری الکترواستاتیک RAL5005
ضخامت پوشش
حداقل 250 میکرون (مناسب آب آشامیدنی)
سیال قابل استفاده
آب خام و آب آشامیدنی
حداقل فشار عملکرد
0.3 بار
حداکثر دمای کاری
70 درجه سانتی‌گراد
حداکثر ظرفیت تخلیه هوا
تا سرعت صوت (Sonic Velocity)
طراحی
تک محفظه کامپکت (Compact Design)
نوع آب‌بندی
نرم (Resilient Seated)
استاندارد تست هیدرواستاتیک
DIN EN 12266-1 / API 598 / ISO 5208
تست بدنه
5 برابر فشار اسمی (1.5 × PN)
تست نشیمن
1 برابر فشار اسمی (1.1 × PN)
استاندارد طراحی
Mirab Standard
کاربرد
تخلیه هوای خطوط، ورود هوا هنگام تخلیه خط و حذف هوای تجمع‌یافته در حین بهره‌برداری
مناسب برای
شبکه‌های انتقال آب، خطوط آبرسانی، ایستگاه‌های پمپاژ، مخازن و تصفیه‌خانه‌های آب
توضیحات
توضیحات و راهنمای خرید
شیر تخلیه هوا تک‌محفظه دو روزنه فلنجی PN16 میراب — مدل AST
مناسب خطوط با فشار کاری تا ۱۶ بار — سایزهای DN50 تا DN200 — عرضه اورجینال توسط گسترش صنعت نوین، نماینده رسمی فروش محصولات میراب
تجمع هوا در خطوط لوله یکی از رایج‌ترین علت‌های افت فشار، کاهش راندمان پمپاژ و حتی ضربه قوچ در شبکه‌های آبرسانی است. شیر تخلیه هوا تک‌محفظه دو روزنه میراب مدل AST این مشکل را به‌صورت کاملاً خودکار و بدون نیاز به هیچ منبع انرژی جانبی حل می‌کند: با یک روزنه بزرگ برای هوادهی و تخلیه سریع هنگام پر یا خالی کردن خط، و یک روزنه کوچک برای تخلیه پیوسته هوای انباشته حین بهره‌برداری. بدنه این شیر از چدن داکتیل EN-GJS-400-15 ساخته شده، وزن و ابعاد آن نسبت به شیرهای هوای دو محفظه کمتر است و مطابق استانداردهای معتبر DIN EN 1092-2 و ASME/ANSI B16.5 تولید می‌شود. گسترش صنعت نوین این محصول را به‌صورت اورجینال، با ضمانت اصالت کالا و مشاوره فنی رایگان برای انتخاب سایز و کلاس فشار مناسب پروژه شما عرضه می‌کند.
فشار کاریPN 16
سایزDN 50 – DN 200
بدنهDuctile Iron
حداقل فشار آب‌بندی0.3 bar
این شیر هوا کجا استفاده می‌شود؟
- ⚙خطوط اصلی و فرعی شبکه‌های آبرسانی شهری و صنعتی
- ⚙نقاط بلندی خط لوله (High Points) که هوا در آن‌ها تجمع پیدا می‌کند
- ⚙خطوط انتقال آب با فشار کاری تا ۱۶ بار که در معرض ضربه قوچ ناشی از تجمع هوا هستند
- ⚙ایستگاه‌های پمپاژ و خطوطی که به‌صورت دوره‌ای پر و خالی می‌شوند و نیاز به هوادهی سریع دارند
- ⚙پروژه‌هایی که به دلیل محدودیت وزن یا فضای نصب، شیر هوای دو محفظه (سنگین‌تر و پرحجم‌تر) گزینه مناسبی نیست
AIR RELEASE VALVE DOUBLE ORIFICE PN 16 DIN EN 1092-2
راهنمای خرید: چطور سایز و کلاس فشار مناسب را انتخاب کنیم؟
- قطر خط لوله موجود (DN) را اندازه بگیرید؛ این شیر در سایزهای DN50 تا DN200 موجود است.
- فشار کاری واقعی خط را بررسی کنید؛ اگر فشار خط تا ۱۶ بار است، مدل PN16 گزینه مناسب شماست.
- دمای سیال را مشخص کنید؛ نسخه استاندارد این شیر برای دمای تا ۷۰ درجه سانتی‌گراد است. برای دمای بالاتر، پوشش رنگ و لاستیک آب‌بندی باید متناسب با جدول دمای کارکرد سفارشی انتخاب شود.
- مطمئن شوید فشار خط حداقل ۰.۳ بار است؛ این حداقل فشار موردنیاز برای آب‌بندی صحیح شیر است.
- برای دریافت مشاوره رایگان و استعلام قیمت به‌روز، با کارشناسان گسترش صنعت نوین تماس بگیرید.
راهنمای نصب
- شیر را در بالاترین نقطه خط لوله (High Point) یا محل تجمع هوا و به‌صورت عمودی نصب کنید.
- پیش از نصب، فلنج‌ها و مسیر لوله را از گرد و غبار و اجسام خارجی تمیز کنید.
- واشر آب‌بندی مناسب فشار کاری PN16 را بین فلنج شیر و فلنج خط لوله قرار دهید.
- پیچ‌های فلنج را به‌صورت ضربدری و با گشتاور یکنواخت سفت کنید تا از کج‌نشستن شیر جلوگیری شود.
- پیش از بهره‌برداری نهایی، خط را طبق فشار تست ذکرشده در کاتالوگ رسمی (تست فشار بدنه ۲۵ بار برای PN16، طبق DIN EN 12266-1) تست فشار کنید.
نگهداری و افزایش عمر مفید
- ⚙به‌صورت دوره‌ای وضعیت شناور، نیمکره آب‌بندی و لاستیک‌های EPDM را از نظر رسوب‌گرفتگی یا فرسودگی بررسی کنید
- ⚙در صورت مشاهده خروج پیوسته آب یا عدم تخلیه صحیح هوا، درپوش را باز کرده و مسیر شناور و روزنه‌ها را تمیز کنید
- ⚙سهولت باز کردن درپوش در این مدل، سرویس دوره‌ای و تعویض قطعات داخلی را ساده می‌کند
- ⚙در صورت نیاز به قطعه یدکی (شناور، لاستیک آب‌بندی، نیمکره آب‌بندی)، از قطعات اورجینال میراب که در جدول جنس قطعات این محصول مشخص شده استفاده کنید
برای استعلام قیمت و موجودی شیر تخلیه هوا تک‌محفظه دو روزنه PN16 میراب تماس بگیرید
کارشناسان گسترش صنعت نوین آماده مشاوره فنی رایگان و ارسال به سراسر کشور هستند
مشاهده و استعلام قیمتسوالات متداول
روزنه بزرگ و روزنه کوچک این شیر هوا چه تفاوتی دارند؟
روزنه بزرگ برای هوادهی و تخلیه حجم زیاد هوا هنگام پر یا خالی کردن خط استفاده می‌شود. روزنه کوچک به‌صورت پیوسته هوای انباشته‌شده در حالتی که خط تحت فشار کاری قرار دارد را تخلیه می‌کند.
حداقل فشار خط برای عملکرد صحیح این شیر چقدر است؟
طبق کاتالوگ رسمی میراب، حداقل فشار موردنیاز برای آب‌بندی صحیح 0.3 بار است.
این شیر برای دمای بالاتر از ۷۰ درجه هم موجود است؟
گستره استاندارد این مدل تا ۷۰ درجه سانتی‌گراد است. برای دمای بالاتر، پوشش رنگ (تا ۲۵۰ درجه) و لاستیک آب‌بندی می‌توانند به‌صورت سفارشی تغییر کنند؛ دمای دقیق سیال خود را هنگام سفارش اعلام کنید.
فرق شیر هوای تک‌محفظه با شیر هوای دو محفظه چیست؟
شیر تک‌محفظه هر دو وظیفه (تخلیه حجم زیاد و تخلیه پیوسته) را در یک محفظه با وزن و ابعاد کمتر انجام می‌دهد. شیر دو محفظه دو مکانیزم مجزا دارد که امکان سرویس مستقل هر بخش را می‌دهد اما سنگین‌تر و پرحجم‌تر است.
اصالت کالا و گارانتی این محصول چگونه تضمین می‌شود؟
گسترش صنعت نوین این محصول را مستقیماً و اورجینال از شرکت میراب تهیه می‌کند و مطابق کاتالوگ رسمی میراب (کد مدرک MB-0903F) عرضه می‌نماید.
سایر محصولات میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر تخلیه هوا تک‌محفظه دو روزنه فلنجی PN16 میراب — مدل AST
معروف به شیر هوای دو روزنه، Combination Air Valve و Double Orifice Air Release Valve در خطوط اصلی و فرعی شبکه‌های آبرسانی

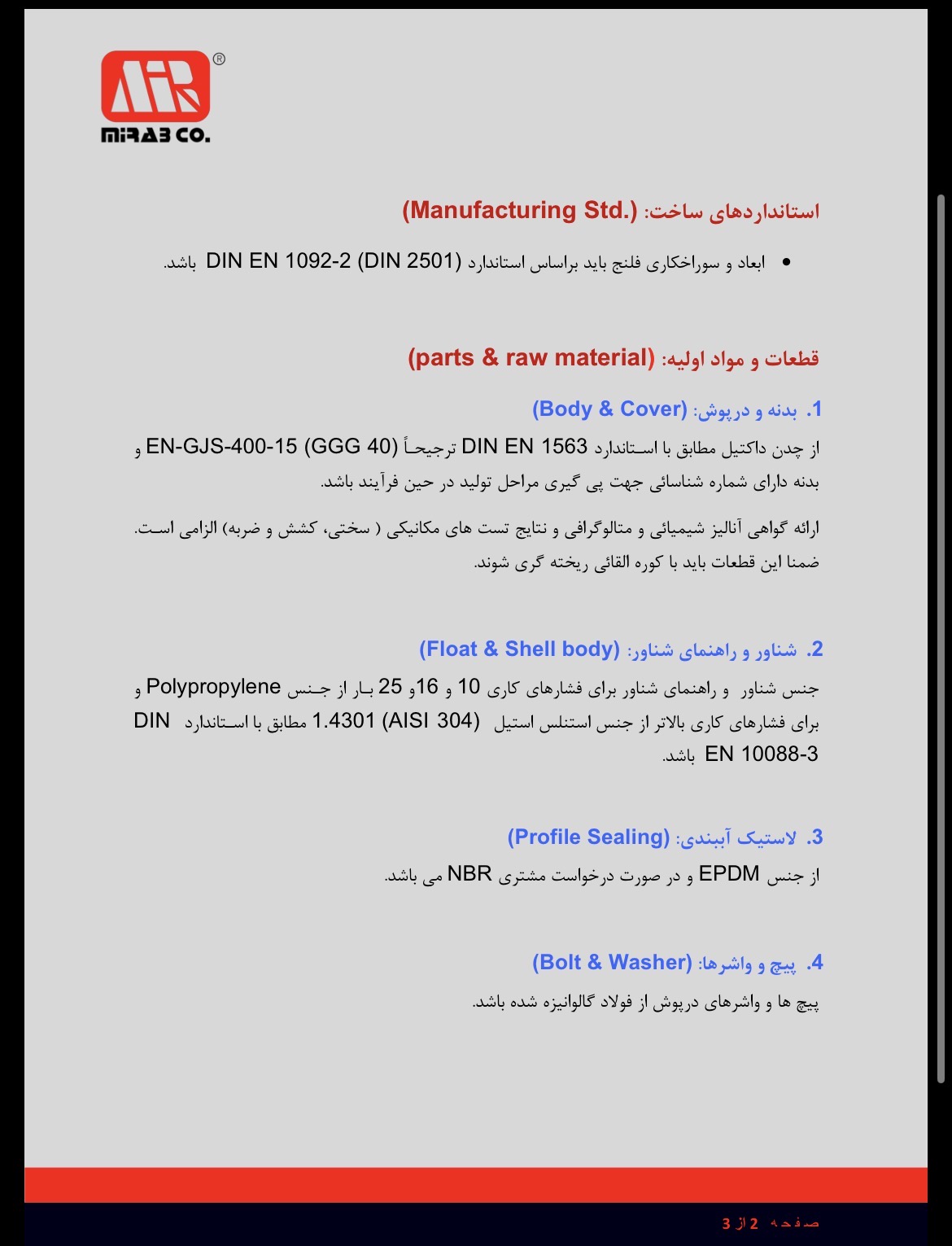

کاتالوگ رسمی میراب — شیرهای هوا
نمای داخلی، شناور و روزنه کوچک
مشخصات و جنس قطعات داخلی
فشار کاریPN 16
نوع اتصالFlanged
بدنهDuctile Iron
حداقل فشار آب‌بندی0.3 bar
✓ نقاط قوت
- ⚙بدنه و درپوش از چدن داکتیل EN-GJS-400-15، مقاوم و مناسب نصب دائم روی خط لوله
- ⚙طراحی دو روزنه: روزنه بزرگ برای هوادهی و تخلیه سریع هنگام پر یا خالی کردن خط، روزنه کوچک برای تخلیه پیوسته هوای انباشته حین بهره‌برداری خط تحت فشار
- ⚙عملکرد کاملاً خودکار و بدون نیاز به منبع انرژی جانبی؛ صرفاً با عبور سیال فعال می‌شود
- ⚙وزن کم و ابعاد جمع‌وجور، همراه با سهولت باز کردن و تعمیر قطعات داخلی
- ⚙حداقل فشار آب‌بندی موردنیاز تنها 0.3 بار است؛ در خطوط با فشار پایین هم عملکرد صحیح دارد
- ⚙شناور و راهنمای شناور از پلی‌پروپیلن مقاوم به خوردگی (برای فشارهای بالاتر از 40 بار، نسخه استینلس استیل 304 نیز موجود است)
- ⚙طبق ادعای سازنده، ظرفیت عبور هوا نسبت به شیر هوای دو محفظه هم‌سایز بیشتر است
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class150، قابل نصب در سیستم‌های استاندارد اروپایی و آمریکایی
! نکات قابل توجه
- ⚙گستره استاندارد کاربرد این مدل تا دمای 70 درجه سانتی‌گراد است؛ برای دمای بالاتر باید نوع لاستیک آب‌بندی و پوشش رنگ به‌صورت سفارشی مشخص و استعلام شود
- ⚙برای عملکرد صحیح آب‌بندی، فشار خط باید حداقل 0.3 بار باشد؛ در فشارهای کمتر از این مقدار عملکرد تضمین نمی‌شود
- ⚙شناور، راهنمای شناور و نیمکره آب‌بندی استاندارد تا فشار 40 و 25 بار به ترتیب از جنس پلیمر (Polypropylene/Polyamide) هستند؛ برای فشارهای بالاتر باید نسخه استینلس استیل سفارش داده شود
- ⚙جدول ابعاد دقیق در کاتالوگ رسمی تا فشار PN40 و کلاس‌های ANSI 150/300 ارائه شده؛ برای فشار PN63 (که در گستره کلی محصول ذکر شده) باید جداگانه از میراب یا گسترش صنعت نوین استعلام شود
تفاوت با شیر هوای دو محفظه (Double Chamber) شیر هوای تک‌محفظه دو روزنه هر دو وظیفه (تخلیه حجم زیاد هوا و تخلیه پیوسته هوای انباشته) را در یک محفظه و با یک شناور انجام می‌دهد؛ طبق کاتالوگ رسمی میراب، وزن کمتر، ابعاد جمع‌وجورتر و ظرفیت عبور هوای بیشتری نسبت به مدل دو محفظه هم‌سایز دارد. شیر هوای دو محفظه دارای دو مکانیزم و دو شناور مجزا (یکی برای روزنه بزرگ و یکی برای روزنه کوچک) در دو محفظه جداست که امکان سرویس مستقل هر بخش را می‌دهد، اما به همین دلیل معمولاً سنگین‌تر و پرحجم‌تر است.
جمع‌بندی
برای خطوط اصلی و فرعی شبکه‌های آبرسانی با فشار کاری تا ۱۶ بار که نیاز به هوادهی/تخلیه سریع هنگام پر و خالی شدن خط و همچنین تخلیه پیوسته هوای انباشته حین بهره‌برداری دارید، شیر تخلیه هوا تک‌محفظه دو روزنه میراب مدل AST با بدنه چدن داکتیل و طراحی سبک و کم‌حجم، گزینه‌ای کارآمد و کم‌هزینه‌تر نسبت به مدل دو محفظه است.
AIR RELEASE VALVE DOUBLE ORIFICE DUCTILE IRON BODY PN 16

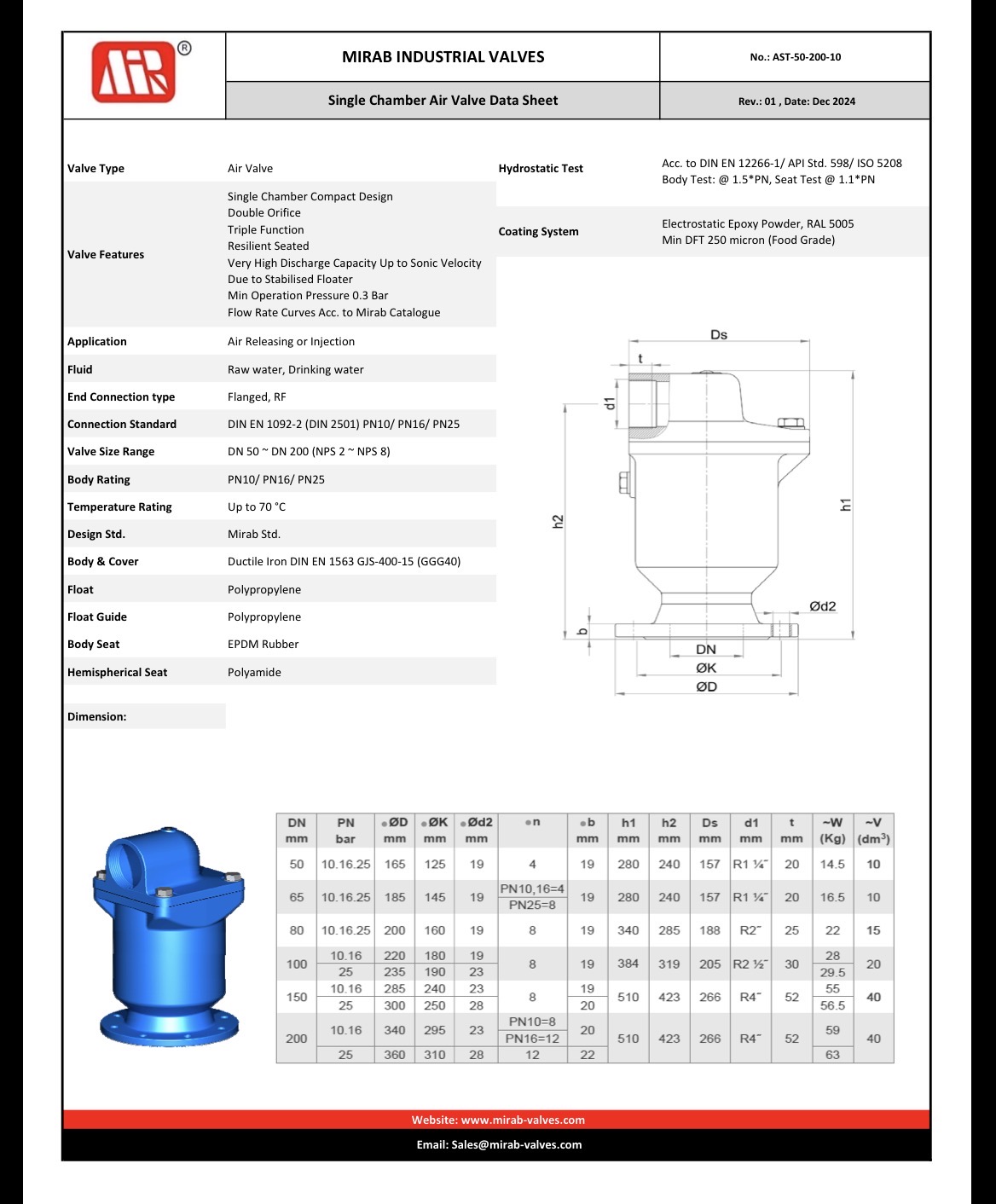

مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0903F)
مورد
مشخصه
فشار کاری
PN 16 (گستره کلی خانواده محصول: PN 10 – PN 63)
سایز
DN 50 – DN 200
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class150
استاندارد تست فشار
DIN EN 12266-1
حداقل فشار آب‌بندی
0.3 bar
گستره دمایی استاندارد
تا 70 درجه سانتی‌گراد (دماهای بالاتر طبق سفارش)
پوشش رنگ
RAL 5005 اپوکسی پودری (استاندارد)؛ گزینه‌های RAL 7001، RAL 9001 (ZINGA) و RAL 9001 (Silicone Acrylic) برای دماهای بالاتر
تست فشار طبق استاندارد DIN EN 12266-1 (تمام کلاس‌های فشار خانواده محصول)
فشار اسمی (bar)
تست فشار بدنه با آب (bar)
10
17
16
25
25
38
40
60
63
95
جدول ابعاد و وزن — مدل PN16 (تمام سایزها)
DN (mm)
ØD (mm)
ØK (mm)
Ød2 (mm)
تعداد سوراخ (n)
b (mm)
h1 (mm)
h2 (mm)
Ds (mm)
d1 (in)
t (mm)
وزن تقریبی (kg)
حجم تقریبی (dm³)
50
165
125
19
4
19
280
240
150
G1¼″
20
14.5
10
65
185
145
19
4
19
280
240
150
G1¼″
20
16.5
10
80
200
160
19
8
19
340
285
179
G2″
25
22
15
100
220
180
19
8
19
384
319
195
G2½″
30
28
20
150
285
240
23
8
19
510
423
251
G4″
52
55
40
200
340
295
23
8
20
510
423
251
G4″
52
59
40
بکشید برای دیدن بقیه ستون‌ها ← / در این کاتالوگ، ابعاد فلنج مدل PN16 با مدل PN10 در تمام سایزها یکسان است

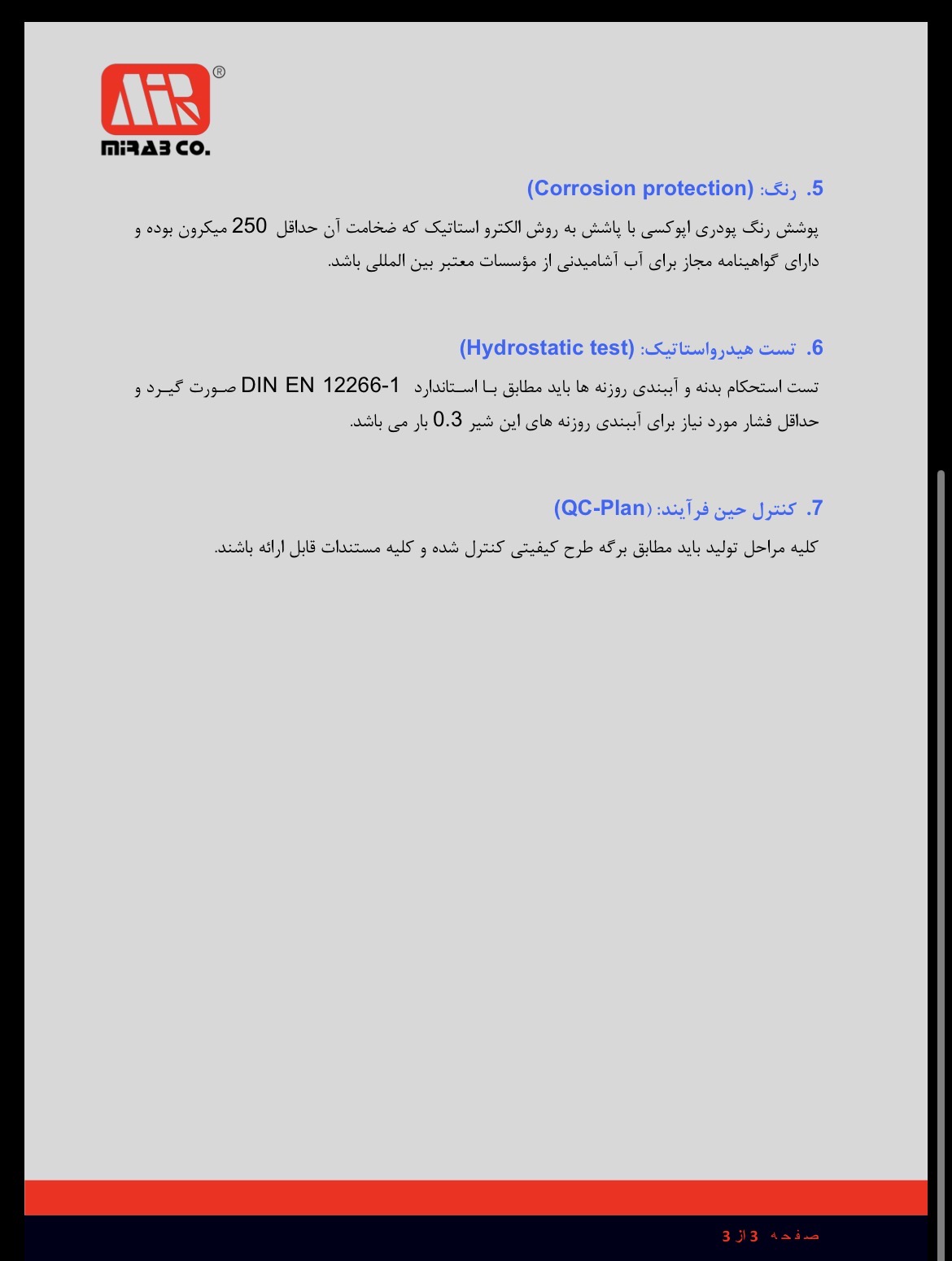

جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0903F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15
درپوش
چدن داکتیل — EN 1563/EN-GJS-400-15
شناور
Polypropylene (تا 40 bar؛ برای فشار بالاتر: AISI 304)
لاستیک آب‌بندی شناور
EPDM
راهنمای شناور
Polypropylene (تا 40 bar؛ برای فشار بالاتر: AISI 304)
نیمکره آب‌بندی
Polyamide (تا 25 bar؛ برای فشار بالاتر: AISI 304)
واشر محافظ
استینلس استیل — DIN EN 10088-3/1.4301
لاستیک آب‌بندی
EPDM
پیچ سرشش‌گوش
DIN ISO 898-1 Property Class 8.8, Zinc Plated
درپوش لاستیکی
DIN ISO 898-2 Property Class 8, Zinc Plated
واشر
ISO 3506-2, Gr. A2, Property Class 70
واشر
CU
درپوش
ISO 3506-1, Gr. A2, Property Class 70
جدول بالا جنس قطعات پیش‌فرض شیر هوای تک‌محفظه دو روزنه (طبق صفحه مشخصات قطعات کاتالوگ) است. متریال شناور، راهنمای شناور و نیمکره آب‌بندی بر اساس فشار کاری و نوع سیال عبوری قابل تغییر به استینلس استیل است؛ برای انتخاب دقیق جنس متناسب با سیال پروژه با کارشناسان فنی مشورت کنید.
📖
