دستهبندی: انواع شیرآلات
برند:میراب (MIRAB)
نوع شیر:شیر تخلیه هوا تک محفظه (Single Chamber Air Valve)
مدل:تک محفظه کامپکت با دو روزنه (Double Orifice)
عملکرد:سهمنظوره (Triple Function)

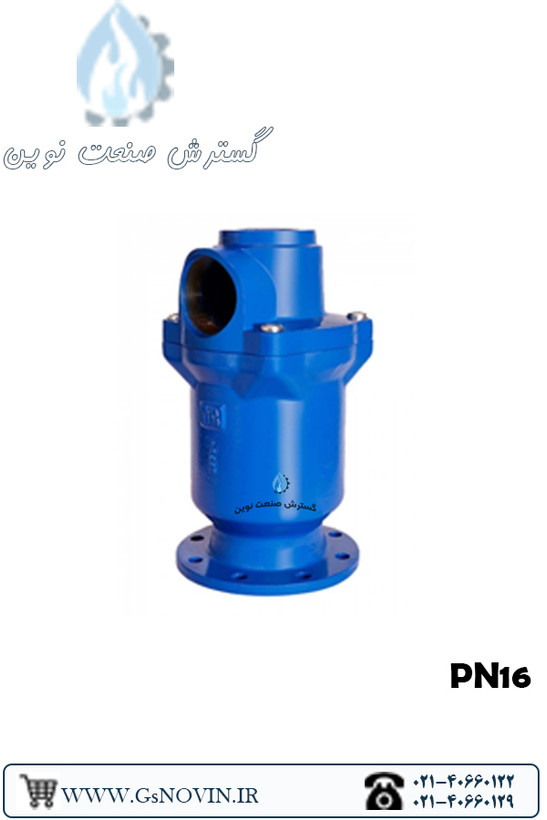

شیر تخلیه هوا تک محفظه PN16 میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر تخلیه هوا تک‌محفظه دو روزنه فلنجی PN16 میراب — مدل AST
معروف به شیر هوای دو روزنه، Combination Air Valve و Double Orifice Air Release Valve در خطوط اصلی و فرعی شبکه‌های آبرسانی
کاتالوگ رسمی میراب — شیرهای هوا
نمای داخلی، شناور و روزنه کوچک
مشخصات و جنس قطعات داخلی
فشار کاریPN 16
نوع اتصالFlanged
بدنهDuctile Iron
حداقل فشار آب‌بندی0.3 bar
✓ نقاط قوت
- ⚙بدنه و درپوش از چدن داکتیل EN-GJS-400-15، مقاوم و مناسب نصب دائم روی خط لوله
- ⚙طراحی دو روزنه: روزنه بزرگ برای هوادهی و تخلیه سریع هنگام پر یا خالی کردن خط، روزنه کوچک برای تخلیه پیوسته هوای انباشته حین بهره‌برداری خط تحت فشار
- ⚙عملکرد کاملاً خودکار و بدون نیاز به منبع انرژی جانبی؛ صرفاً با عبور سیال فعال می‌شود
- ⚙وزن کم و ابعاد جمع‌وجور، همراه با سهولت باز کردن و تعمیر قطعات داخلی
- ⚙حداقل فشار آب‌بندی موردنیاز تنها 0.3 بار است؛ در خطوط با فشار پایین هم عملکرد صحیح دارد
- ⚙شناور و راهنمای شناور از پلی‌پروپیلن مقاوم به خوردگی (برای فشارهای بالاتر از 40 بار، نسخه استینلس استیل 304 نیز موجود است)
- ⚙طبق ادعای سازنده، ظرفیت عبور هوا نسبت به شیر هوای دو محفظه هم‌سایز بیشتر است
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class150، قابل نصب در سیستم‌های استاندارد اروپایی و آمریکایی
! نکات قابل توجه
- ⚙گستره استاندارد کاربرد این مدل تا دمای 70 درجه سانتی‌گراد است؛ برای دمای بالاتر باید نوع لاستیک آب‌بندی و پوشش رنگ به‌صورت سفارشی مشخص و استعلام شود
- ⚙برای عملکرد صحیح آب‌بندی، فشار خط باید حداقل 0.3 بار باشد؛ در فشارهای کمتر از این مقدار عملکرد تضمین نمی‌شود
- ⚙شناور، راهنمای شناور و نیمکره آب‌بندی استاندارد تا فشار 40 و 25 بار به ترتیب از جنس پلیمر (Polypropylene/Polyamide) هستند؛ برای فشارهای بالاتر باید نسخه استینلس استیل سفارش داده شود
- ⚙جدول ابعاد دقیق در کاتالوگ رسمی تا فشار PN40 و کلاس‌های ANSI 150/300 ارائه شده؛ برای فشار PN63 (که در گستره کلی محصول ذکر شده) باید جداگانه از میراب یا گسترش صنعت نوین استعلام شود
تفاوت با شیر هوای دو محفظه (Double Chamber) شیر هوای تک‌محفظه دو روزنه هر دو وظیفه (تخلیه حجم زیاد هوا و تخلیه پیوسته هوای انباشته) را در یک محفظه و با یک شناور انجام می‌دهد؛ طبق کاتالوگ رسمی میراب، وزن کمتر، ابعاد جمع‌وجورتر و ظرفیت عبور هوای بیشتری نسبت به مدل دو محفظه هم‌سایز دارد. شیر هوای دو محفظه دارای دو مکانیزم و دو شناور مجزا (یکی برای روزنه بزرگ و یکی برای روزنه کوچک) در دو محفظه جداست که امکان سرویس مستقل هر بخش را می‌دهد، اما به همین دلیل معمولاً سنگین‌تر و پرحجم‌تر است.
جمع‌بندی
برای خطوط اصلی و فرعی شبکه‌های آبرسانی با فشار کاری تا ۱۶ بار که نیاز به هوادهی/تخلیه سریع هنگام پر و خالی شدن خط و همچنین تخلیه پیوسته هوای انباشته حین بهره‌برداری دارید، شیر تخلیه هوا تک‌محفظه دو روزنه میراب مدل AST با بدنه چدن داکتیل و طراحی سبک و کم‌حجم، گزینه‌ای کارآمد و کم‌هزینه‌تر نسبت به مدل دو محفظه است.
AIR RELEASE VALVE DOUBLE ORIFICE DUCTILE IRON BODY PN 16
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0903F)
مورد
مشخصه
فشار کاری
PN 16 (گستره کلی خانواده محصول: PN 10 – PN 63)
سایز
DN 50 – DN 200
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501) و ASME/ANSI B16.5 Class150
استاندارد تست فشار
DIN EN 12266-1
حداقل فشار آب‌بندی
0.3 bar
گستره دمایی استاندارد
تا 70 درجه سانتی‌گراد (دماهای بالاتر طبق سفارش)
پوشش رنگ
RAL 5005 اپوکسی پودری (استاندارد)؛ گزینه‌های RAL 7001، RAL 9001 (ZINGA) و RAL 9001 (Silicone Acrylic) برای دماهای بالاتر
تست فشار طبق استاندارد DIN EN 12266-1 (تمام کلاس‌های فشار خانواده محصول)
فشار اسمی (bar)
تست فشار بدنه با آب (bar)
10
17
16
25
25
38
40
60
63
95
جدول ابعاد و وزن — مدل PN16 (تمام سایزها)
DN (mm)
ØD (mm)
ØK (mm)
Ød2 (mm)
تعداد سوراخ (n)
b (mm)
h1 (mm)
h2 (mm)
Ds (mm)
d1 (in)
t (mm)
وزن تقریبی (kg)
حجم تقریبی (dm³)
50
165
125
19
4
19
280
240
150
G1¼″
20
14.5
10
65
185
145
19
4
19
280
240
150
G1¼″
20
16.5
10
80
200
160
19
8
19
340
285
179
G2″
25
22
15
100
220
180
19
8
19
384
319
195
G2½″
30
28
20
150
285
240
23
8
19
510
423
251
G4″
52
55
40
200
340
295
23
8
20
510
423
251
G4″
52
59
40
بکشید برای دیدن بقیه ستون‌ها ← / در این کاتالوگ، ابعاد فلنج مدل PN16 با مدل PN10 در تمام سایزها یکسان است
جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0903F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15
درپوش
چدن داکتیل — EN 1563/EN-GJS-400-15
شناور
Polypropylene (تا 40 bar؛ برای فشار بالاتر: AISI 304)
لاستیک آب‌بندی شناور
EPDM
راهنمای شناور
Polypropylene (تا 40 bar؛ برای فشار بالاتر: AISI 304)
نیمکره آب‌بندی
Polyamide (تا 25 bar؛ برای فشار بالاتر: AISI 304)
واشر محافظ
استینلس استیل — DIN EN 10088-3/1.4301
لاستیک آب‌بندی
EPDM
پیچ سرشش‌گوش
DIN ISO 898-1 Property Class 8.8, Zinc Plated
درپوش لاستیکی
DIN ISO 898-2 Property Class 8, Zinc Plated
واشر
ISO 3506-2, Gr. A2, Property Class 70
واشر
CU
درپوش
ISO 3506-1, Gr. A2, Property Class 70
جدول بالا جنس قطعات پیش‌فرض شیر هوای تک‌محفظه دو روزنه (طبق صفحه مشخصات قطعات کاتالوگ) است. متریال شناور، راهنمای شناور و نیمکره آب‌بندی بر اساس فشار کاری و نوع سیال عبوری قابل تغییر به استینلس استیل است؛ برای انتخاب دقیق جنس متناسب با سیال پروژه با کارشناسان فنی مشورت کنید.
📖
