شیر گازی psi400 نگین کد سفارش ۱۰۱
برند: نگین
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر توپی گازی برنجی نگین شیر مدل N101 — بررسی فنی
معروف به شیر گازی نگین، شیر قفلی گاز N101 و Negin Gas Ball Valve N101 در بازار تاسیسات گازی
صفحه اول کاتالوگ — معرفی، فشار کاری و اندازه اسمی

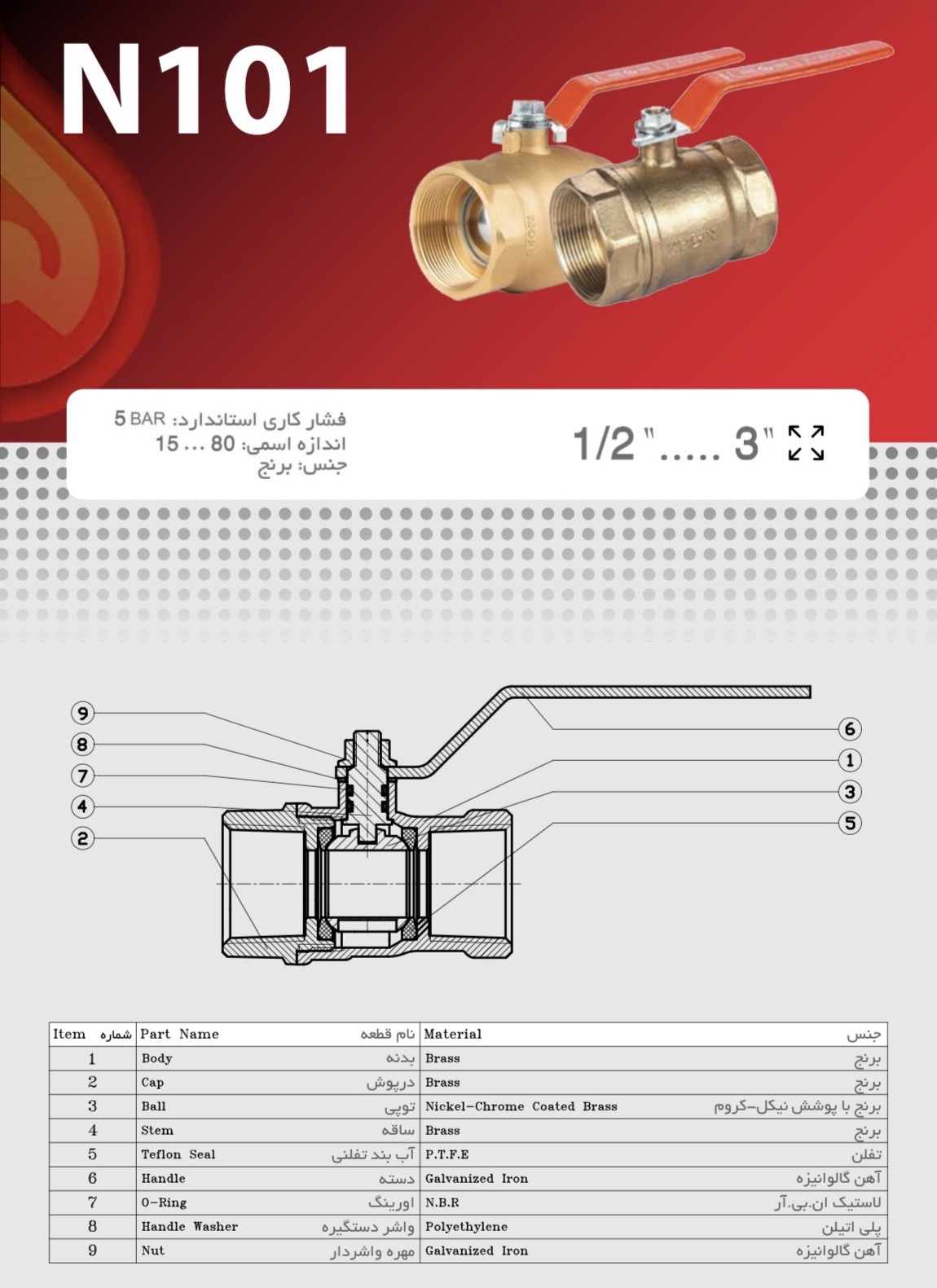

صفحه دوم کاتالوگ — نقشه انفجاری و جنس اجزا
کاربریGAS
فشار کاری استاندارد5 bar
اندازه اسمی15~80 mm
جنس بدنهBrass
✓ نقاط قوت
- توپی از جنس برنج با پوشش نیکل-کروم، مقاوم در برابر خوردگی و رسوبپذیری در خطوط گاز طولانیمدت
- آببندی ساقه با تفلن (PTFE) همراه با اورینگ NBR، جلوگیری کامل از نشتی گاز در محل اتصال دسته
- عملکرد ربعگرد (۹۰ درجه) برای قطع سریع جریان گاز در شرایط اضطراری
- دسته گالوانیزه با رنگ اختصاصی گاز، تشخیص سریع کاربری روی خط لوله و تابلوهای تاسیساتی
- دامنه سایز وسیع از ۱/۲ تا ۳ اینچ (۱۵ تا ۸۰ میلیمتر)، پوششدهنده اکثر خطوط گاز خانگی، تجاری و صنعتی
- تولید تحت سیستم مدیریت کیفیت ISO 9001-2000 و دارای علامت استاندارد اجباری ایران
! نکات قابل توجه
- فشار کاری استاندارد کاتالوگ ۵ بار است؛ برای خطوط با فشار عملیاتی بالاتر، مطابقت با رده فشار محصول باید پیش از خرید از فروشنده استعلام شود
- این مدل بهطور اختصاصی برای گاز طراحی شده و نباید با مدلهای آب مثل N110 (دسته آبی، فشار ۱۰ بار) اشتباه گرفته شود
- واشر دستگیره از جنس پلیاتیلن است؛ در دماهای محیطی بسیار بالا کارایی آن باید بررسی شود
تفاوت با شیر توپی آب N110 هر دو مدل بدنه برنجی و مکانیزم توپی ربعگرد دارند، اما N101 مخصوص کاربری گاز با دسته قرمز/نارنجی و فشار کاری استاندارد ۵ بار طراحی شده، در حالی که N110 برای آب با دسته آبی و فشار کاری ۱۰ بار عرضه میشود. جابهجایی کاربرد این دو مدل در خط لوله توصیه نمیشود، چون آببندی و رده فشار هرکدام برای سیال مشخصی طراحی و تست شده است.
جمعبندی
برای خطوط گاز خانگی، تجاری و صنعتی که نیاز به قطع سریع و مطمئن جریان دارند — از کنتور گاز منازل تا خطوط توزیع تاسیساتی — شیر توپی گازی نگین شیر N101 با بدنه برنجی، توپی نیکل-کروم و آببندی تفلنی، گزینهای استاندارد و قابل اعتماد در سایزهای ۱/۲ تا ۳ اینچ است.
GAS SERVICE BRASS BODY NI-CR BALL 1/2"-3" STD 5 BAR
مشخصات فنی
| کد محصول | کاربری | اندازه اسمی | سایز (اینچ) | فشار کاری استاندارد | جنس بدنه |
|---|---|---|---|---|---|
| N101 | GAS | 15 ... 80 mm | 1/2" ... 3" | 5 bar | برنج |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | برنج |
| درپوش | برنج |
| توپی | برنج با پوشش نیکل-کروم |
| ساقه | برنج |
| آببند تفلنی | P.T.F.E (تفلن) |
| دسته | آهن گالوانیزه |
| اورینگ | لاستیک N.B.R |
| واشر دستگیره | پلیاتیلن |
| مهره واشردار | آهن گالوانیزه |
سوالات متداول
شیر توپی گازی N101 نگین برای چه سایز لولههایی مناسب است؟
این مدل در محدوده اندازه اسمی ۱۵ تا ۸۰ میلیمتر (معادل ۱/۲ تا ۳ اینچ) تولید میشود و اکثر خطوط گاز خانگی، تجاری و صنعتی را پوشش میدهد.
فرق شیر گازی N101 با شیر آب N110 چیست؟
N101 مخصوص کاربری گاز با فشار کاری استاندارد ۵ بار و دسته رنگ گاز است؛ N110 برای آب طراحی شده و فشار کاری آن ۱۰ بار است. استفاده جابهجا توصیه نمیشود.
جنس توپی و آببندی این شیر چیست؟
توپی از برنج با پوشش نیکل-کروم و آببندی ساقه از جنس تفلن (PTFE) همراه با اورینگ NBR است که آببندی کامل در برابر نشتی گاز را تضمین میکند.
