نوع محصول:پروانه‌ای ویفری (Wafer Type Butterfly Valve)
برند:میراب (MIRAB)
نوع عملکرد:گیربکسی دستی (Worm Gear Operator)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)

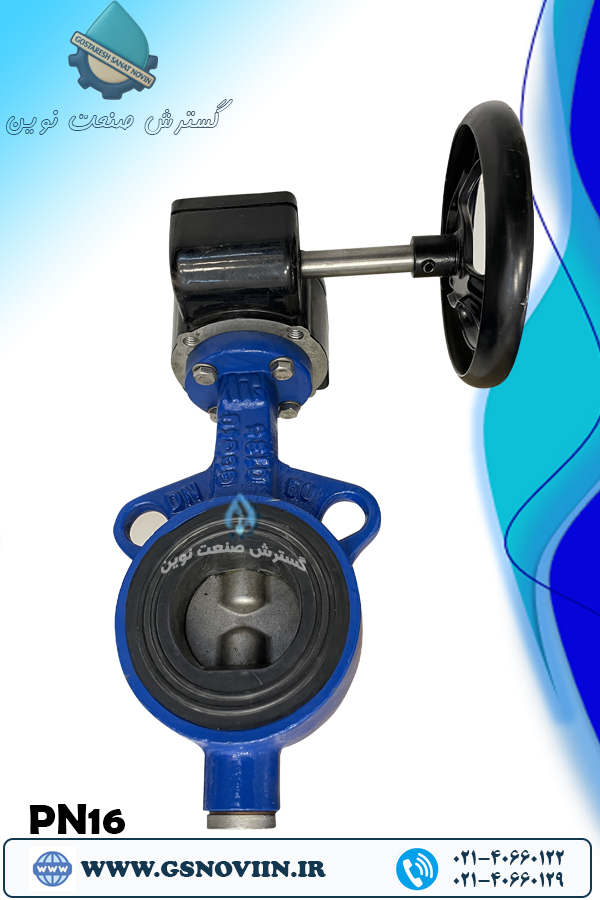

شیر پروانه ای گیربکسی PN16 دیسک استیل میراب
Gear Operated Butterfly Valve PN16 – Stainless Steel Disc – MIRAB
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
پروانه‌ای ویفری (Wafer Type Butterfly Valve)
برند
میراب (MIRAB)
نوع عملکرد
گیربکسی دستی (Worm Gear Operator)
فشار اسمی
PN16 (حداکثر فشار کاری 16 بار)
نوع عملگر
قطع و وصل (On-Off)
جنس بدنه
چدن داکتیل EN-GJS-400-15 (GGG40)
جنس دیسک
استنلس استیل ASTM A351 CF8 (1.4308) تا سایز DN200
جنس شافت
استنلس استیل ASTM A276 Type 420 (1.4021)
جنس سیت / لاینر
EPDM قابل تعویض
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
نوع اتصال
ویفری یا فلنج‌دار (بسته به مدل)
جهت جریان
دوطرفه
کلاس آب بندی
آب‌بندی کامل (Bubble Tight Shut-Off)
دمای کاری
DN20 تا DN200: تا 110°C / DN250 تا DN400: تا 70°C
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب، هوای فشرده و سیالات غیرخورنده
وضعیت کاری
قطع و وصل و تنظیم جریان
نوع نصب
افقی یا عمودی مطابق دستورالعمل نصب
ویژگی خاص
مناسب سایزهای بزرگ با نیروی عملکرد کم به کمک گیربکس
نوع طراحی
Concentric
آب بندی
دوطرفه (Bi-Directional)
آب بندی شفت
O-Ring NBR
بوش
Steel-PTFE / C95200
پوشش
رنگ اپوکسی الکترواستاتیک RAL 5005
ضخامت پوشش
حداقل 150 میکرون (دیتاشیت)
اتصال
ویفری (Wafer)
استاندارد فلنج
DIN EN 1092 PN6/PN10/PN16 و ANSI Class 150
استاندارد طراحی
DIN EN 593 / API 609 Cat.A
استاندارد تست
EN 12266-1
استاندارد Face to Face
DIN EN 558-1 Series 20
توضیحات
توضیحات کامل شیر پروانه‌ای ویفری گیربکسی PN16 دیسک استیل میراب (مدل BCW-G)
این محصول یکی از مدل‌های خانواده شیر پروانه‌ای برند میراب است که در فروشگاه گسترش صنعت نوین عرضه می‌شود. برای مشاهده کامل شیرهای پروانه‌ای میراب (اهرمی، گیربکسی، برقی و پنوماتیک) به صفحه شیرآلات پروانه‌ای میراب مراجعه کنید.
شیر پروانه‌ای ویفری گیربکسی میراب با دیسک استینلس استیل، برای خطوطی طراحی شده که هم به مقاومت خوردگی بالاتر نیاز دارند و هم فشار کاری یا سایز شیر، باز و بسته کردن با اهرم دستی را دشوار می‌کند. این شیر با بدنه چدن داکتیل مطابق استاندارد DIN EN 1563 GJS-400-15 و دیسک استینلس استیل ASTM A351 Gr.CF8، در رنج DN20 تا DN200 و فشار کاری PN16 عرضه می‌شود.
شیر پروانه‌ای گیربکسی دیسک استیل چیست؟
در این مدل از شیر پروانه‌ای میراب، به‌جای دیسک چدنی معمول، از دیسک استینلس استیل استفاده شده که در برابر خوردگی و سایش مقاومت بیشتری دارد؛ گزینه‌ای مناسب برای آب شرب یا سیالاتی که کیفیت شیمیایی حساس‌تری دارند. عملگر گیربکسی حلزونی نیز نسبت به مدل اهرمی، نیروی لازم برای باز و بسته کردن را به‌شدت کاهش می‌دهد.
کاربردها
- آب شرب و آب و فاضلاب شهری: خطوطی که کیفیت آب حساس‌تر است و دیسک استینلس استیل عمر بیشتری دارد.
- کشاورزی و ایستگاه‌های پمپاژ پرفشار: خطوطی با فشار کاری تا ۱۶ بار.
- تاسیسات صنعتی: کنترل جریان آب خام، آب شرب و سیالات و گازهای غیرخورنده.
استانداردهای ساخت
- استاندارد طراحی: DIN EN 593 و API Std. 609 Cat. A
- استاندارد طول شیر: DIN EN 558-1 Series 20 / API Std. 609 Cat. A
- استاندارد ابعاد فلنج اتصال: DIN EN 1092 (DIN 2501) و ASME/ANSI B16.5 Class 150
- تست هیدرواستاتیک: مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208؛ برای PN16، تست فشار با آب ۱۸ بار و تست آب‌بندی ۱۶ بار
راهنمای خرید
- قطر لوله (DN): باید دقیقاً با قطر داخلی لوله یکسان باشد.
- فشار کاری خط: برای فشار تا ۱۰ بار، مدل PN10 اقتصادی‌تر است؛ این مدل PN16 برای فشار تا ۱۶ بار مناسب است.
- دیسک استیل یا چدنی: برای آب شرب یا سیال با خورندگی بالاتر، دیسک استیل انتخاب مطمئن‌تری است.
- اهرمی یا گیربکسی: برای سایزهای بزرگ‌تر یا کنترل دقیق‌تر بازشدگی، گیربکس راحت‌تر است.
راهنمای نصب
- شیر را بین دو فلنج لوله در حالت باز نصب کنید؛ نیازی به واشر آب‌بندی نیست.
- جهت چرخش فلکه برای بسته شدن، ساعتگرد است.
- از نشانگر ۰ تا ۹۰ درجه روی گیربکس برای اطمینان از میزان بازشدگی استفاده کنید.
نگهداری و سرویس دوره‌ای
لاستیک آب‌بندی بدون باز کردن کامل شیر از خط لوله قابل تعویض است. در بازدید دوره‌ای، عملکرد نرم گیربکس را بررسی کنید.
سوالات متداول
تفاوت دیسک استیل با دیسک چدنی چیست؟
دیسک استینلس استیل مقاومت بیشتری در برابر خوردگی و سایش دارد و برای آب شرب یا سیالات حساس‌تر مناسب‌تر است؛ دیسک چدنی اقتصادی‌تر و برای کاربردهای عمومی کافی است.
آیا این مدل در سایزهای بزرگ‌تر از DN200 هم موجود است؟
دیسک استینلس استیل طبق دیتاشیت رسمی میراب فقط تا DN200 عرضه می‌شود؛ برای سایزهای DN250 به بالا مدل دیسک چدن داکتیل موجود است.
برای انتخاب سایز، کلاس فشار و جنس دیسک مناسب پروژه‌تان، با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدمحصولات مرتبط از خانواده شیر پروانه‌ای میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر پروانه‌ای ویفری گیربکسی PN16 دیسک استیل میراب — مدل BCW-G
معروف به شیر پروانه‌ای با گیربکس دیسک استیل میراب، Gear Operated Wafer Butterfly Valve Stainless Disc و شیر پروانه‌ای با فلکه در تأسیسات آب، فاضلاب و صنعتی

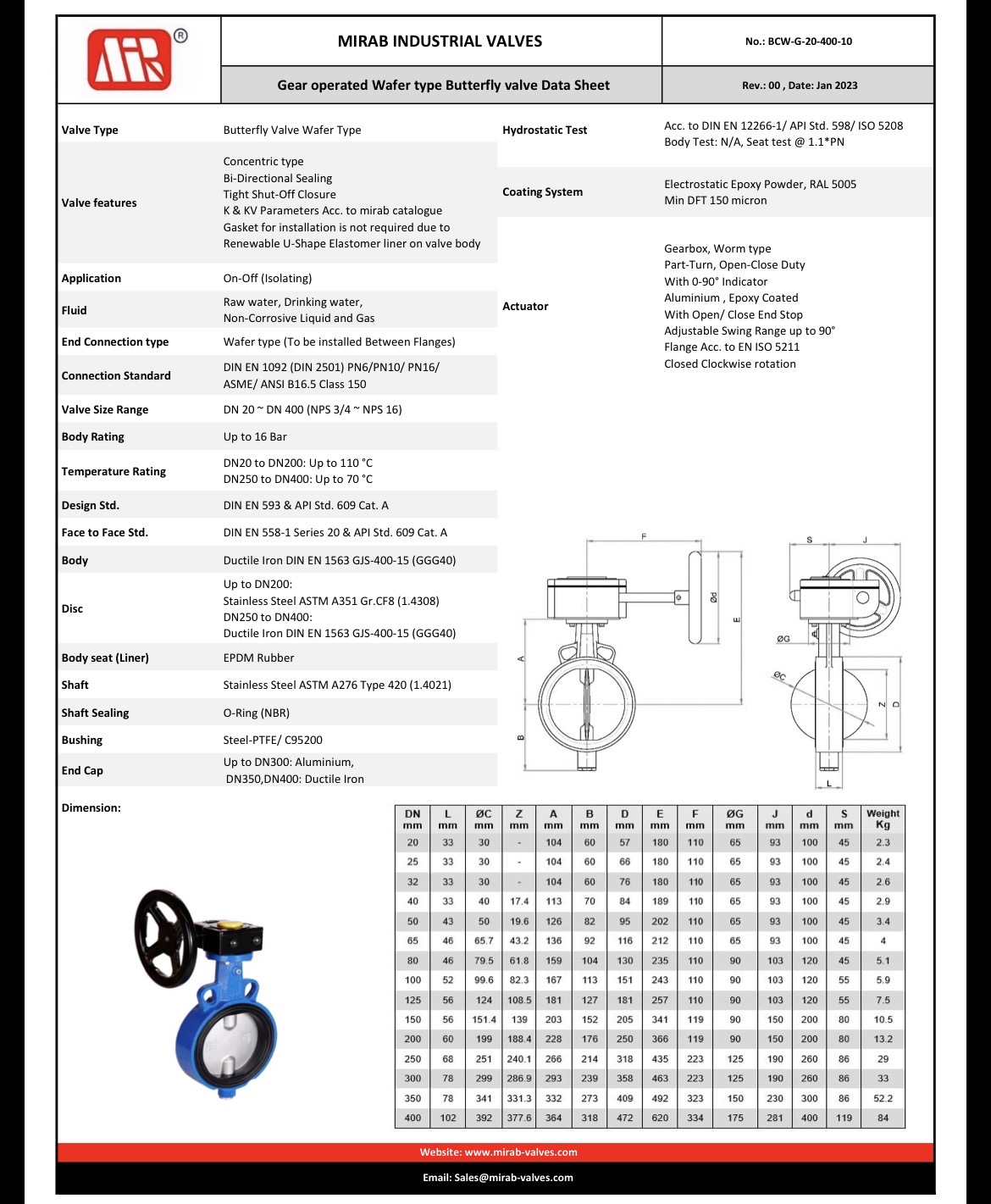

دیتاشیت رسمی میراب — مشخصات کامل BCW-G

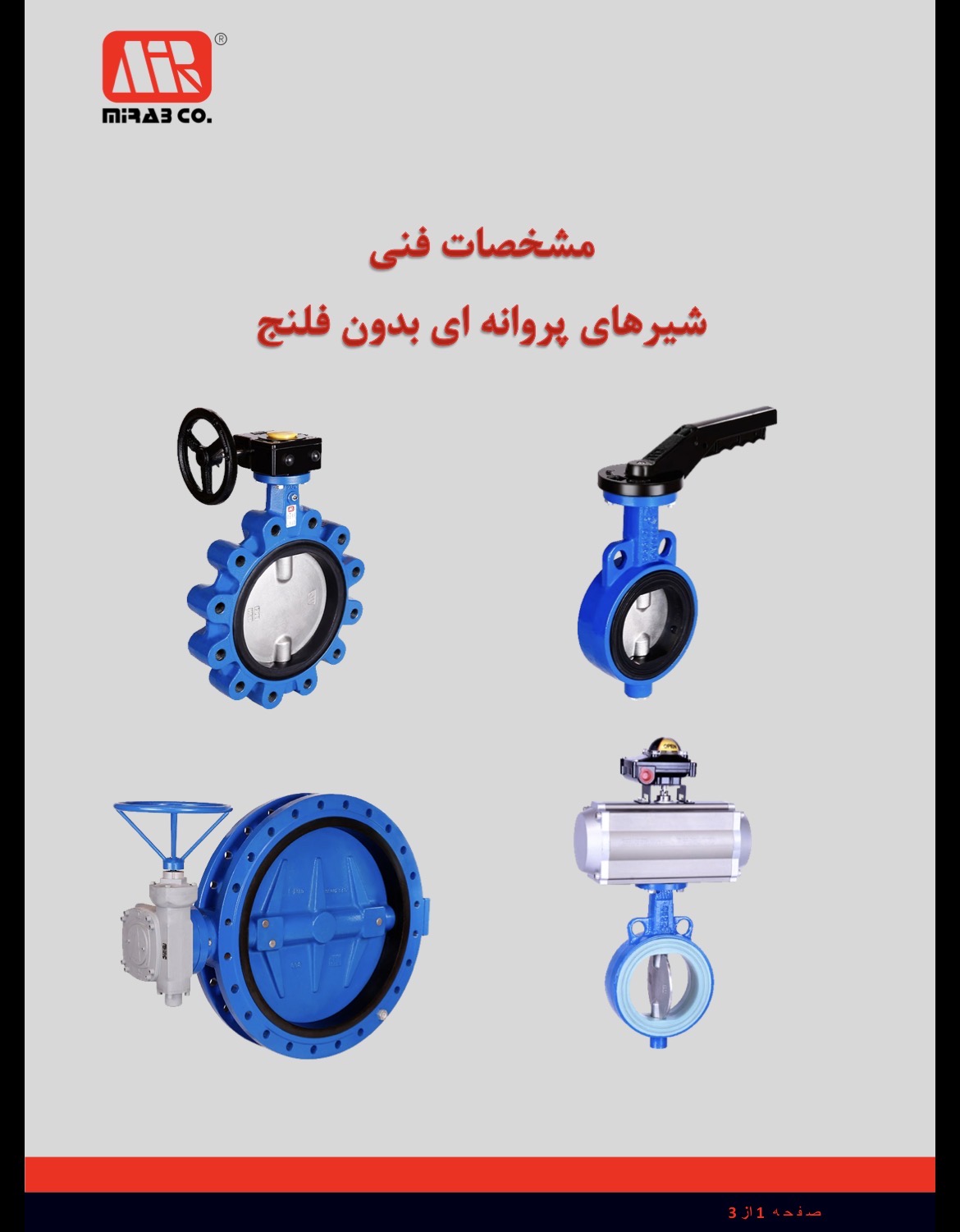

کاتالوگ میراب — انواع عملگر (اهرمی، گیربکسی، برقی، پنوماتیک)

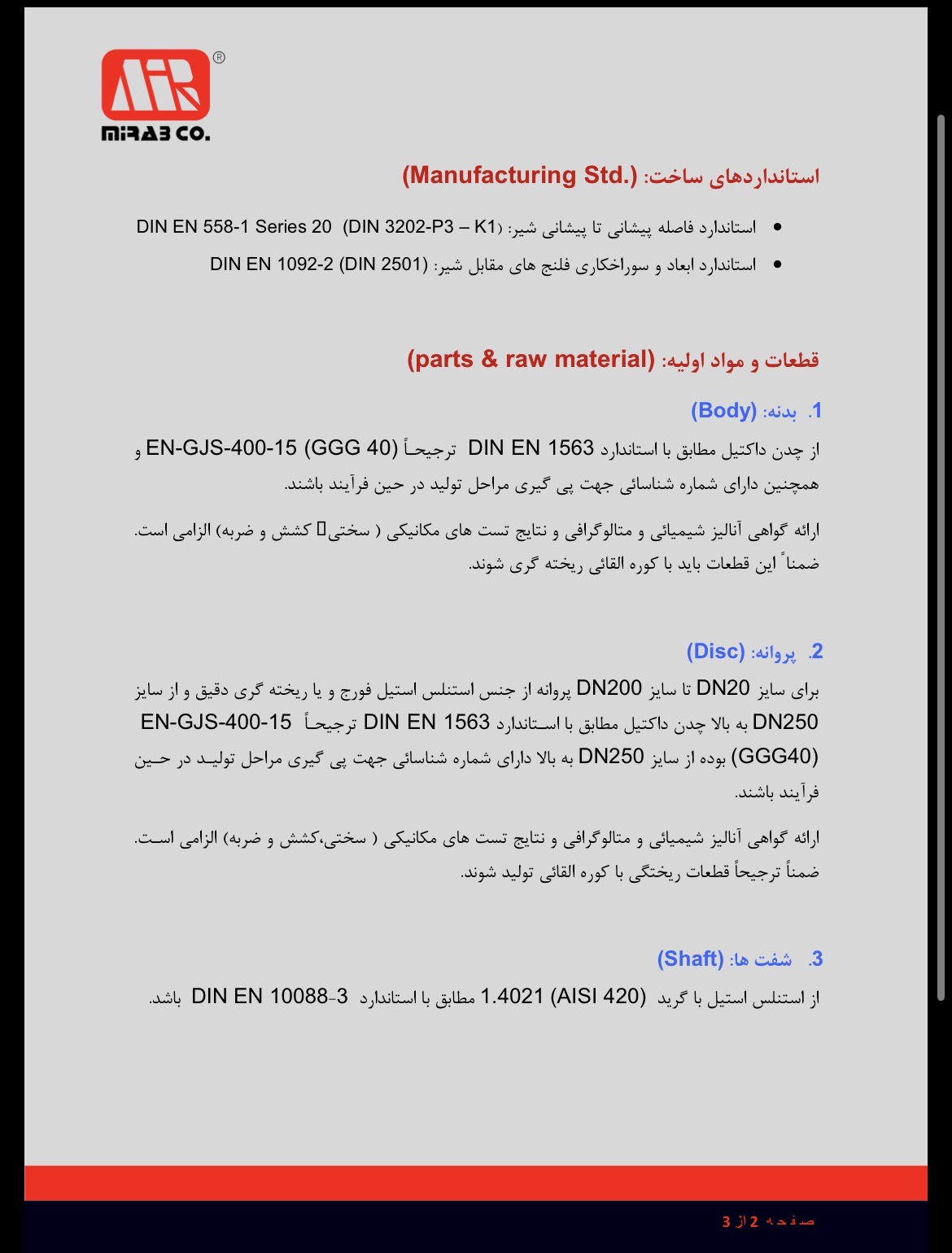

استانداردهای ساخت و جنس قطعات (بدنه، پروانه، شفت)
فشار کاریPN 16
رنج DN20 – 200
بدنهDuctile Iron
دیسکStainless Steel
✓ نقاط قوت
- ⚙دیسک (پروانه) از استینلس استیل ASTM A351 Gr.CF8، مقاوم‌تر در برابر خوردگی نسبت به دیسک چدنی، مناسب کیفیت بالاتر آب
- ⚙مجهز به گیربکس حلزونی با نشانگر ۰ تا ۹۰ درجه؛ باز و بسته کردن با نیروی بسیار کمتر نسبت به اهرم دستی
- ⚙طراحی سنتریک با آب‌بندی دوطرفه و قطع جریان محکم؛ لاستیک U-شکل قابل تعویض، بدون نیاز به گسکت
- ⚙پوشش رنگ اپوکسی پودری الکترواستاتیک (RAL 5005)، حداقل ضخامت ۱۵۰ میکرون
- ⚙مناسب فشار کاری تا ۱۶ بار؛ برای خطوط و ایستگاه‌های پمپاژ پرفشار
- ⚙تست هیدرواستاتیک مطابق DIN EN 12266-1 / API Std. 598 / ISO 5208
! نکات قابل توجه
- ⚙دیسک استینلس استیل طبق دیتاشیت رسمی میراب فقط تا سایز DN200 عرضه می‌شود؛ برای سایزهای بزرگ‌تر (DN250 به بالا) دیسک از جنس چدن داکتیل است
- ⚙حداکثر دمای کاری مجاز در این رنج سایز (DN20 تا DN200) ۱۱۰ درجه سانتی‌گراد است
- ⚙اگر فشار کاری خط لوله شما حداکثر ۱۰ بار است، مدل PN10 اقتصادی‌تر و کافی است
- ⚙برای سایزهای کوچک و عملکرد سریع، مدل اهرمی سبک‌تر است؛ گیربکس بیشتر برای سایزهای بزرگ‌تر یا فشار بالا توجیه دارد
تفاوت با دیسک چدنی همین سری دیسک استینلس استیل در برابر خوردگی و سایش مقاوم‌تر از دیسک چدن داکتیل است و برای آب شرب یا آب با کیفیت شیمیایی حساس‌تر انتخاب مطمئن‌تری است. دیسک چدنی (که در سایزهای DN250 به بالا در همین سری استفاده می‌شود) از نظر قیمت اقتصادی‌تر است و برای آب خام و کاربردهای عمومی صنعتی کافی است.
جمع‌بندی
برای خطوط آب شرب یا صنعتی با فشار کاری تا ۱۶ بار که به مقاومت خوردگی بالاتر دیسک نیاز دارید، شیر پروانه‌ای ویفری گیربکسی میراب با دیسک استینلس استیل، بدنه چدن داکتیل EN1563 و فلنج مطابق DIN2501/ANSI B16.5 Class150، گزینه‌ای مطمئن است.
BCW-G STAINLESS DISC DUCTILE IRON BODY API 609 CAT.A PN 16 DN 20-200
جدول کامل ابعاد و مشخصات، سایزهای دیسک استیل DN20 تا DN200 (طبق دیتاشیت رسمی میراب — BCW-G)
DN
L
ØC
A
B
D
E
ØG
J
وزن(kg)
20
33
30
104
60
57
180
65
93
2.3
25
33
30
104
60
66
180
65
93
2.4
32
33
30
104
60
76
180
65
93
2.6
40
33
40
113
70
84
189
65
93
2.9
50
43
50
126
82
95
202
65
93
3.4
65
46
65.7
136
92
116
212
65
93
4
80
46
79.5
159
104
130
235
90
103
5.1
100
52
99.6
167
113
151
243
90
103
5.9
125
56
124
181
127
181
257
90
103
7.5
150
56
151.4
203
152
205
341
90
150
10.5
200
60
199
228
176
250
366
90
150
13.2
برای دیدن ستون‌های بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلی‌متر (mm) است. برای سایزهای DN250 به بالا، دیسک از جنس چدن داکتیل است و در محصول جداگانه «شیر پروانه‌ای گیربکسی PN16 دیسک چدن» عرضه می‌شود. تست فشار طبق DIN EN 12266-1 برای PN16: تست فشار با آب ۱۸ بار، تست آب‌بندی ۱۶ بار.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — DIN EN 1563 GJS-400-15 (GGG40)
دیسک (پروانه)
استینلس استیل ASTM A351 Gr.CF8 (1.4308)
آب‌بندی بدنه (Liner)
لاستیک EPDM
شفت
استینلس استیل ASTM A276 Type 420 (1.4021)
آب‌بندی شفت
اورینگ NBR
بوش (Bushing)
Steel-PTFE / C95200
درپوش انتهایی
آلومینیوم
پوشش رنگ
اپوکسی پودری الکترواستاتیک، RAL 5005، حداقل ضخامت ۱۵۰ میکرون
عملگر (Actuator)
گیربکس حلزونی، Part-Turn، نشانگر ۰ تا ۹۰ درجه، فلنج مطابق ISO 5211، چرخش ساعتگرد برای بسته شدن
استاندارد طول شیر
DIN EN 558-1 Series 20 (DIN 3202-P3-K1) / API Std. 609 Cat. A
استاندارد ابعاد فلنج اتصال
DIN EN 1092 (DIN 2501) و ASME/ANSI B16.5 Class 150
دمای کاری مجاز
تا ۱۱۰ درجه سانتی‌گراد
کاربرد
قطع‌ووصل (On-Off) آب خام، آب شرب و سیالات و گازهای غیرخورنده
