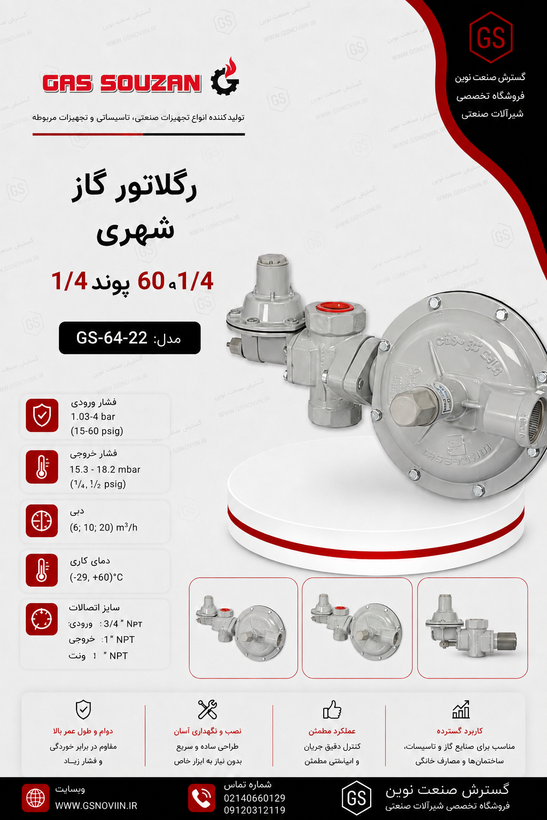

رگلاتور گاز شهری 60به ۱/۴ پوند گازسوزان
برند: گازسوزان
انواع متراژ به مکعب
نقد و بررسی رگلاتور گاز شهری گازسوزان (فشار 60 به 1/4 پوند) — تمام ظرفیت‌ها
رگلاتور گاز شهری گازسوزان با فشار 60 به 1/4 پوند، فشار خط اصلی گاز (حداکثر 60 psig) را در یک مرحله به فشار مصرفی 1/4 psig کاهش می‌دهد؛ همان فشاری که وسایل گازسوز خانگی و بیشتر تجهیزات صنعتی سبک با آن کار می‌کنند. این محصول در این صفحه در 8 ظرفیت مختلف از 6 تا 250 متر مکعب بر ساعت، در قالب دو خانواده فنی گازسوزان (GS-64-22 برای مصارف کوچک و GS-74-27 برای مصارف بزرگ‌تر) عرضه می‌شود. در ادامه عملکرد، تفاوت این دو خانواده، و مهم‌تر از همه راهنمای انتخاب ظرفیت درست را می‌خوانید.

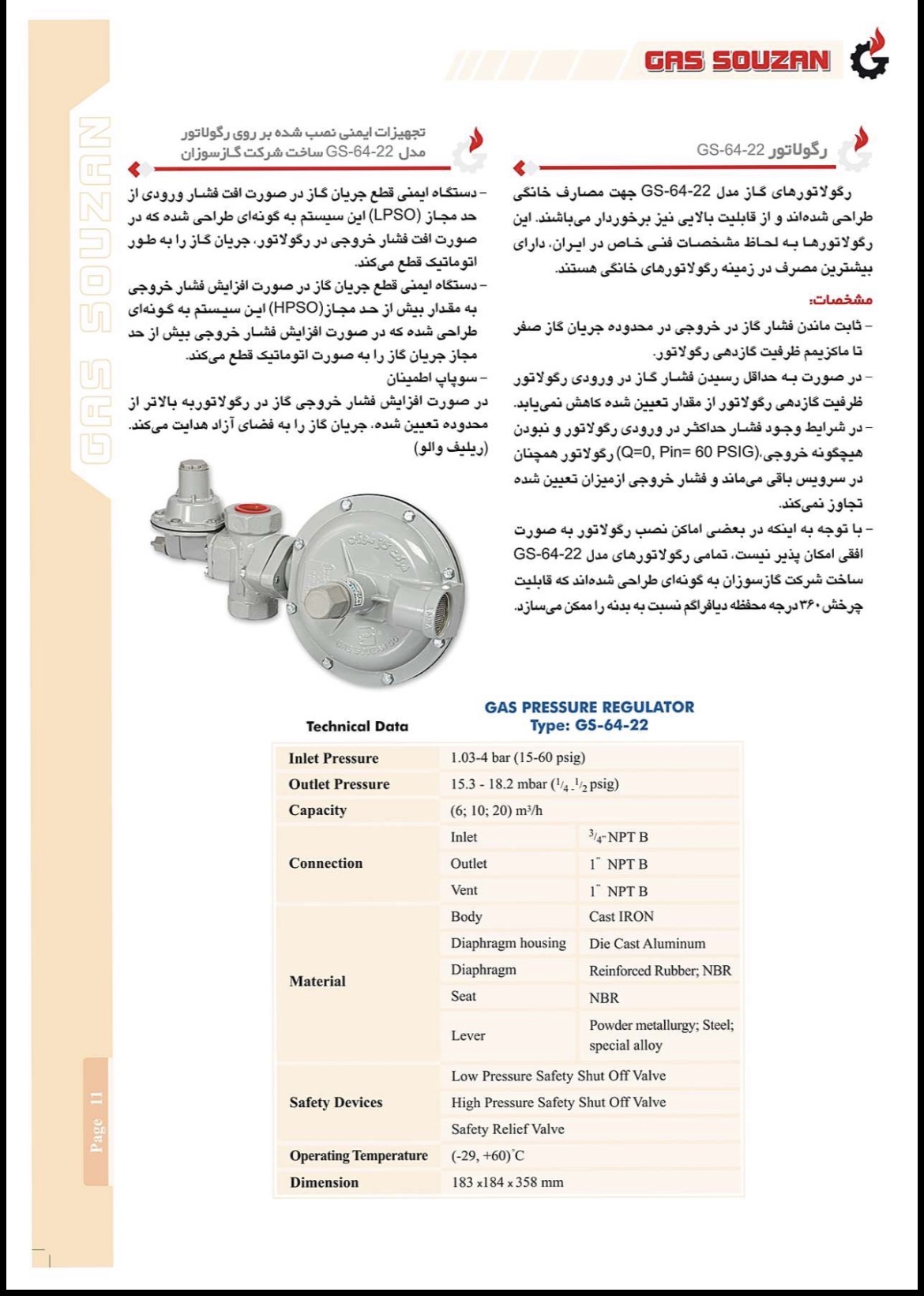

مشخصات کامل، ابعاد و نمودارهای فنی هر دو مدل را در کاتالوگ رسمی گازسوزان مشاهده کنید. دانلود کاتالوگ رسمی
۶ تا ۲۵۰متر مکعب بر ساعت (۸ ظرفیت)
60 به 1/4 پوندفشار ورودی به خروجی
چدنبدنه اصلی هر دو مدل
LPSO + HPSOایمنی قطع خودکار
عملکرد فنی
هر دو مدل این خانواده فشار خروجی را در کل محدوده جریان — از صفر تا حداکثر ظرفیت گازدهی خود — ثابت نگه می‌دارند؛ چه یک شعله روشن باشد چه همه تجهیزات گازسوز متصل هم‌زمان کار کنند، فشار خروجی نوسان نمی‌کند. حتی در بیشترین فشار ورودی ممکن (60 psig) و بدون هیچ برداشت گازی (Q=0)، رگلاتور همچنان در سرویس باقی می‌ماند و فشار خروجی از مقدار تعیین‌شده تجاوز نمی‌کند.
محفظه دیافراگم هر دو مدل قابلیت چرخش 360 درجه نسبت به بدنه اصلی را دارد؛ این ویژگی در محل‌هایی که نصب افقی رگلاتور ممکن نیست کاربرد دارد و کار نصاب را بدون نیاز به تغییر مسیر لوله‌کشی ساده‌تر می‌کند.
سه سیستم ایمنی مستقل روی هر دو مدل نصب شده است:
- LPSO (قطع افت فشار): اگر فشار خروجی به هر دلیل (مثلاً نشتی) پایین‌تر از حد مجاز بیفتد، جریان گاز را به‌طور خودکار قطع می‌کند.
- HPSO (قطع افزایش فشار): اگر فشار خروجی بیش از حد مجاز بالا برود، پیش از رسیدن به تجهیزات مصرف‌کننده جریان را قطع می‌کند.
- سوپاپ اطمینان (ریلیف والو): در صورت افزایش فشار خروجی بالاتر از محدوده تعیین‌شده، گاز اضافه را به فضای آزاد هدایت می‌کند.
تفاوت GS-64-22 و GS-74-27 در این خانواده فشار
هر دو مدل از نظر نسبت فشار (60 به 1/4 پوند) و جنس بدنه (چدن) یکسان هستند، اما برای پوشش ظرفیت‌های بالاتر، اتصالات و ابعاد GS-74-27 بزرگ‌تر طراحی شده‌اند:
| مشخصه | GS-64-22 (ظرفیت 6 تا 25) | GS-74-27 (ظرفیت 40 تا 250) |
|---|---|---|
| اتصال ورودی | "3/4 NPT | "1/2‑1 NPT |
| اتصال خروجی | "1 NPT | "1/2‑1 NPT |
| اتصال هواگیری (Vent) | "1 NPT | "1 NPT |
| ابعاد کلی | 183×184×358 میلی‌متر | 330×565×324 میلی‌متر |
| دمای کارکرد مجاز | 29- تا 60+ درجه سانتی‌گراد | 29- تا 60+ درجه سانتی‌گراد |
به‌زبان ساده: منطق کارکرد و ایمنی هر دو مدل یکسان است، تفاوت اصلی در اندازه اتصالات لوله و توان عبور حجم گاز بیشتر است — نکته‌ای که برای نصاب هنگام تطبیق با سایز لوله‌کشی موجود اهمیت دارد.
کدام ظرفیت به درد شما می‌خورد؟
این محصول در 8 ظرفیت از 6 تا 250 متر مکعب بر ساعت عرضه می‌شود. انتخاب باید بر اساس مجموع مصرف هم‌زمان تجهیزات گازسوز باشد، نه صرفاً متراژ ساختمان:
| مدل / ظرفیت | مناسب برای | مثال کاربردی |
|---|---|---|
| GS-64-22 — 6 متر مکعب | مصرف بسیار کم و نقطه‌ای | کلبه باغی، کانکس، یک وسیله گازسوز منفرد |
| GS-64-22 — 10 متر مکعب | مصرف کم | باغچه یا واحد کوچک با یک یا دو وسیله گازسوز |
| GS-64-22 — 20و25 متر مکعب | واحد مسکونی معمولی | آپارتمان یا ویلا با بخاری + اجاق‌گاز + آبگرمکن/پکیج |
| GS-74-27 — 40 متر مکعب | واحد مسکونی با مصرف بالاتر یا خانه دوبلکس | ویلای بزرگ یا واحدی با چند وسیله گازسوز هم‌زمان |
| GS-74-27 — 70 متر مکعب | ساختمان چندواحدی کوچک | آپارتمان 3 تا 5 واحدی با پکیج مجزا در هر واحد |
| GS-74-27 — 100 متر مکعب | مجتمع مسکونی متوسط یا واحد تجاری کوچک | مجتمع آپارتمانی یا فروشگاه/رستوران با مصرف گاز متوسط |
| GS-74-27 — 160 متر مکعب | مجتمع بزرگ‌تر یا موتورخانه ساختمانی | ساختمان بلندمرتبه یا مجتمع تجاری-اداری |
| GS-74-27 — 250 متر مکعب | موتورخانه صنعتی یا مصرف عمده | واحد صنعتی سبک، مجتمع تجاری بزرگ، یا موتورخانه مرکزی |
قاعده عملی: مجموع مصرف هم‌زمان تمام وسایل گازسوز (پکیج، آبگرمکن، اجاق‌گاز، بخاری) را جمع بزنید و یک ظرفیت بالاتر از آن انتخاب کنید تا در پیک مصرف افت فشار نداشته باشید.
نکاتی که باید هنگام انتخاب بدانید
- این خانواده مخصوص کاهش تک‌مرحله‌ای فشار (60 به 1/4 پوند) است؛ اگر پیش از کنتور شما یک رگلاتور مرحله اول (60 به 2 پوند) نصب شده، مدل «2 به 1/4 پوند» جایگزین درست این محصول برای بعد از آن رگلاتور است، نه این مدل.
- برای ظرفیت‌های بالای 40 متر مکعب (GS-74-27)، اتصال ورودی/خروجی نسبت به مدل کوچک (GS-64-22) بزرگ‌تر است؛ پیش از سفارش سایز اتصال لوله‌کشی محل نصب را با نصاب هماهنگ کنید.
- دمای کارکرد مجاز هر دو مدل بین 29- تا 60+ درجه سانتی‌گراد است؛ در مناطق با نوسان دمایی شدید محل نصب را متناسب انتخاب کنید.
- نصب باید توسط تکنسین مجاز و مطابق دستورالعمل شرکت گاز استان انجام شود.
- انتخاب ظرفیت کمتر از نیاز واقعی باعث افت فشار در مصرف هم‌زمان می‌شود؛ در صورت تردید، یک پله ظرفیت بالاتر را انتخاب کنید.
سوالات پرتکرار
رگلاتور 60 به 1/4 پوند یعنی چه؟
یعنی رگلاتور فشار ورودی خط اصلی گاز شهری (حداکثر تا 60 psig معادل تقریباً 4 بار) را در یک مرحله به فشار مصرفی 1/4 psig کاهش می‌دهد؛ همان فشاری که اکثر وسایل گازسوز خانگی با آن کار می‌کنند.
تفاوت اصلی GS-64-22 و GS-74-27 در این ظرفیت‌ها چیست؟
هر دو مدل از نظر نسبت فشار و منطق ایمنی یکسان هستند؛ تفاوت در اندازه اتصالات ورودی/خروجی و ابعاد بدنه است تا حجم گاز عبوری بیشتری را در ظرفیت‌های بالاتر پوشش دهند.
برای یک ساختمان چندواحدی چه ظرفیتی مناسب است؟
بسته به تعداد واحد و مجموع مصرف هم‌زمان، معمولاً از ظرفیت 70 تا 160 متر مکعب استفاده می‌شود؛ برای تعیین دقیق باید مجموع مصرف تجهیزات گازسوز تمام واحدها محاسبه شود.
آیا این رگلاتور برای مصارف صنعتی هم مناسب است؟
ظرفیت 250 متر مکعب این خانواده برای موتورخانه یا واحدهای صنعتی سبک با مصرف عمده گاز کاربرد دارد؛ برای مصارف صنعتی سنگین‌تر باید ظرفیت واقعی مصرف را با کارشناس گازسوزان بررسی کنید.
سایر رگلاتورهای گازسوزان
اگر مرحله فشار موردنیاز شما با این محصول تفاوت دارد:
جمع‌بندی
رگلاتور گاز شهری گازسوزان با فشار 60 به 1/4 پوند، از کوچک‌ترین ظرفیت (6 متر مکعب، برای یک وسیله منفرد) تا بزرگ‌ترین ظرفیت (250 متر مکعب، برای موتورخانه یا واحد صنعتی)، یک راهکار یکپارچه و قابل‌اعتماد برای تنظیم فشار گاز شهری است؛ به‌شرط آنکه ظرفیت متناسب با مجموع مصرف هم‌زمان انتخاب شود و در ظرفیت‌های بالاتر، سایز اتصال لوله‌کشی با مدل GS-74-27 هماهنگ باشد.
