نام محصول:شیرفلکه سوپاپی زاویهای — Globe Angle Valve (90°)
نحوه نصب:برای نصب در حالتی که محور ورودی با محور خروجی بدنه زاویه ۹۰ درجه دارد
فشار کار:۱۰ و ۱۶ اتمسفر
فشار تست:۱.۵ برابر فشار اسمی
شیر فلکه سوپاپی ۹۰ درجه ( وگ امید گلستان)
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر فلکه سوپاپی زاویهای ۹۰ درجه وگ امید گلستان — PN16 بدنه چدن دا کتیل GGG40
معروف به گلوب انگل ولو، Globe Angle Valve 90 Degree، شیر سوپاپی زاویهدار و شیر فلکه گونیایی در تأسیسات آب و بخار صنعتی

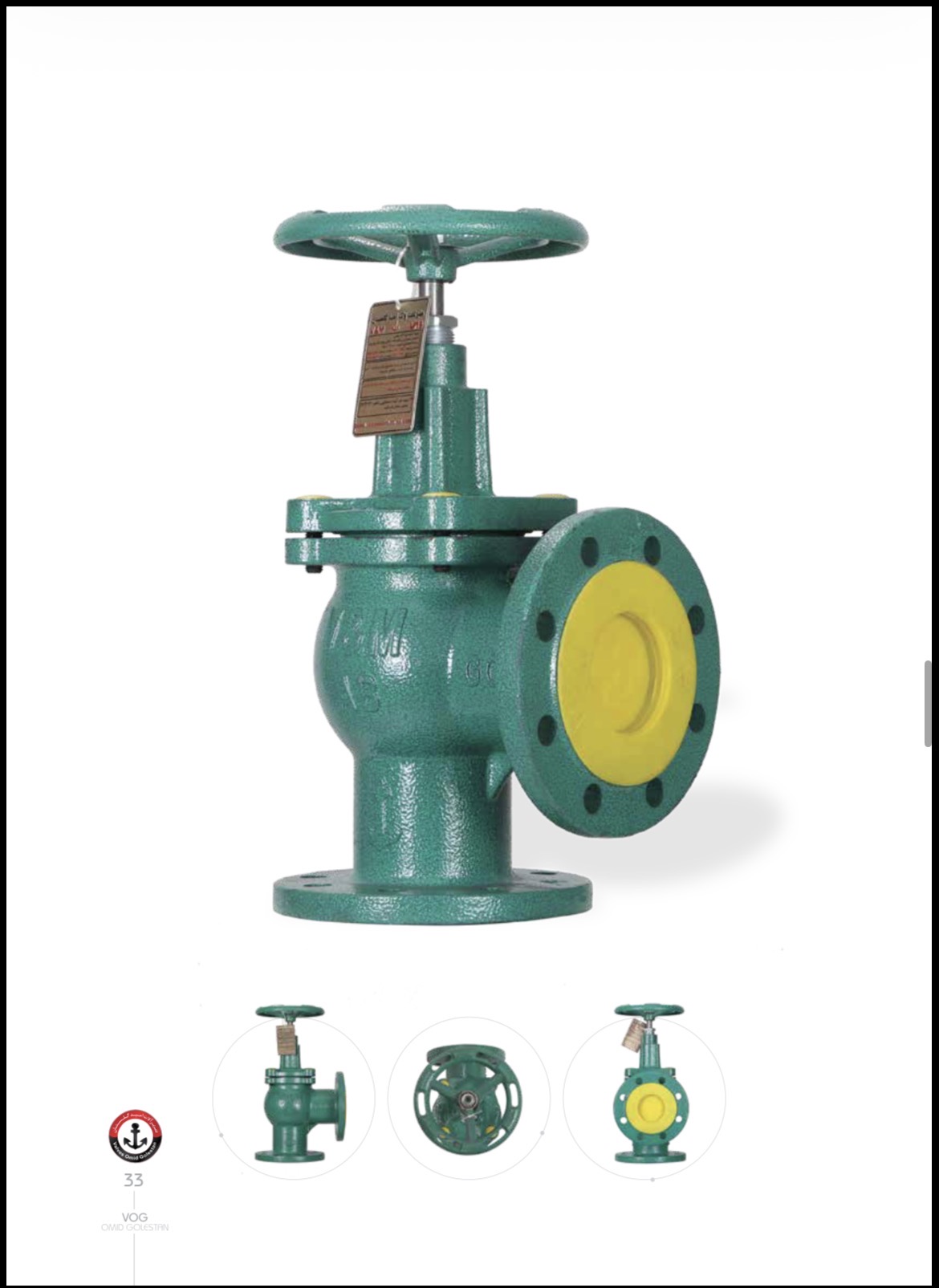

نمای کامل شیر — ورودی و خروجی با زاویه 90 درجه نسبت به هم
فلنج اتصال مطابق DIN2501/EN1092 و پلاک شناسایی
فشار کاریPN 10/16
جنس بدنهGGG 40
سیت و توپیSS 304
حدا کثر دما150°C
✓ نقاط قوت
- ⚓محور ورودی و خروجی بدنه با زاویه 90 درجه نسبت به هم طراحی شده؛ در خطوطی که تغییر مسیر لوله لازم است، نیاز به یک زانو و اتصال جداگانه را حذف میکند
- ⚓سیت آببندی و توپی هر دو از فولاد زنگنزن SS304، مقاومت بالا در برابر خوردگی و سایش نسبت به سیتهای برنزی معمول
- ⚓ماردون (محور) شیر از فولاد 1.4021 (X20Cr13) با دنده رولینگ، عمر مکانیکی بالا در باز و بسته مکرر
- ⚓حدا کثر دمای مجاز کارکرد تا 150 درجه سانتیگراد، مناسب برای خطوط آب داغ و بخار علاوه بر آب سرد
- ⚓مهره آببندی همراه با پکینگ سیلیکون و تفلون، آببندی مطمئن حول محور شیر
- ⚓سوراخکاری فلنج مطابق DIN2501/EN1092 و پوشش رنگ پودری الکترواستاتیک کاملاً فراگیر مطابق DIN30677
! نکات قابل توجه
- ⚓در سایز 200 (8 اینچ)، تعداد سوراخ فلنج بهصورت «8&12» در جدول رسمی درج شده که نشاندهنده تفاوت تعداد سوراخ بین رده فشاری PN10 و PN16 است؛ پیش از سفارش این سایز، رده فشاری دقیق باید مشخص شود
- ⚓واشر درپوش از جنس نسوز یا گلین گریت است؛ سازگاری آن با سیال مورد استفاده باید در زمان سفارش بررسی شود
- ⚓به دلیل شکل زاویهدار بدنه، نصب این شیر نیازمند برنامهریزی دقیق مسیر لوله از قبل است و جایگزینی آن با یک شیر مستقیم معمولی امکانپذیر نیست
چرا زاویهای بهجای مستقیم؟ در شیر فلکه سوپاپی مستقیم (Globe Straight)، سیال باید مسیر پیچیدهتری داخل بدنه طی کند که افت فشار بیشتری ایجاد میکند و به یک زانوی جداگانه برای تغییر مسیر خط نیاز است؛ نسخه زاویهای 90 درجه با قرار گرفتن ورودی و خروجی روی دو محور عمود بر هم، مسیر جریان را سادهتر کرده و در نقاطی که تغییر مسیر لوله ضروری است، یک قطعه (زانو + شیر) را در یک بدنه واحد ادغام میکند.
جمعبندی
برای خطوط آب و بخار صنعتی که نیاز به تغییر مسیر ۹۰ درجه در محل نصب شیر و کنترل دقیق جریان تا دمای 150 درجه سانتیگراد دارند، شیر فلکه سوپاپی زاویهای وگ امید گلستان با بدنه چدن دا کتیل GGG40، سیت و توپی استیل SS304 و فشار کاری PN10/PN16، گزینهای فشرده و کارآمد است که نیاز به قطعات اتصال جداگانه را حذف میکند.
90° ANGLE GGG40 BODY SS304 SEAT PN 10/16 UP TO 150°C

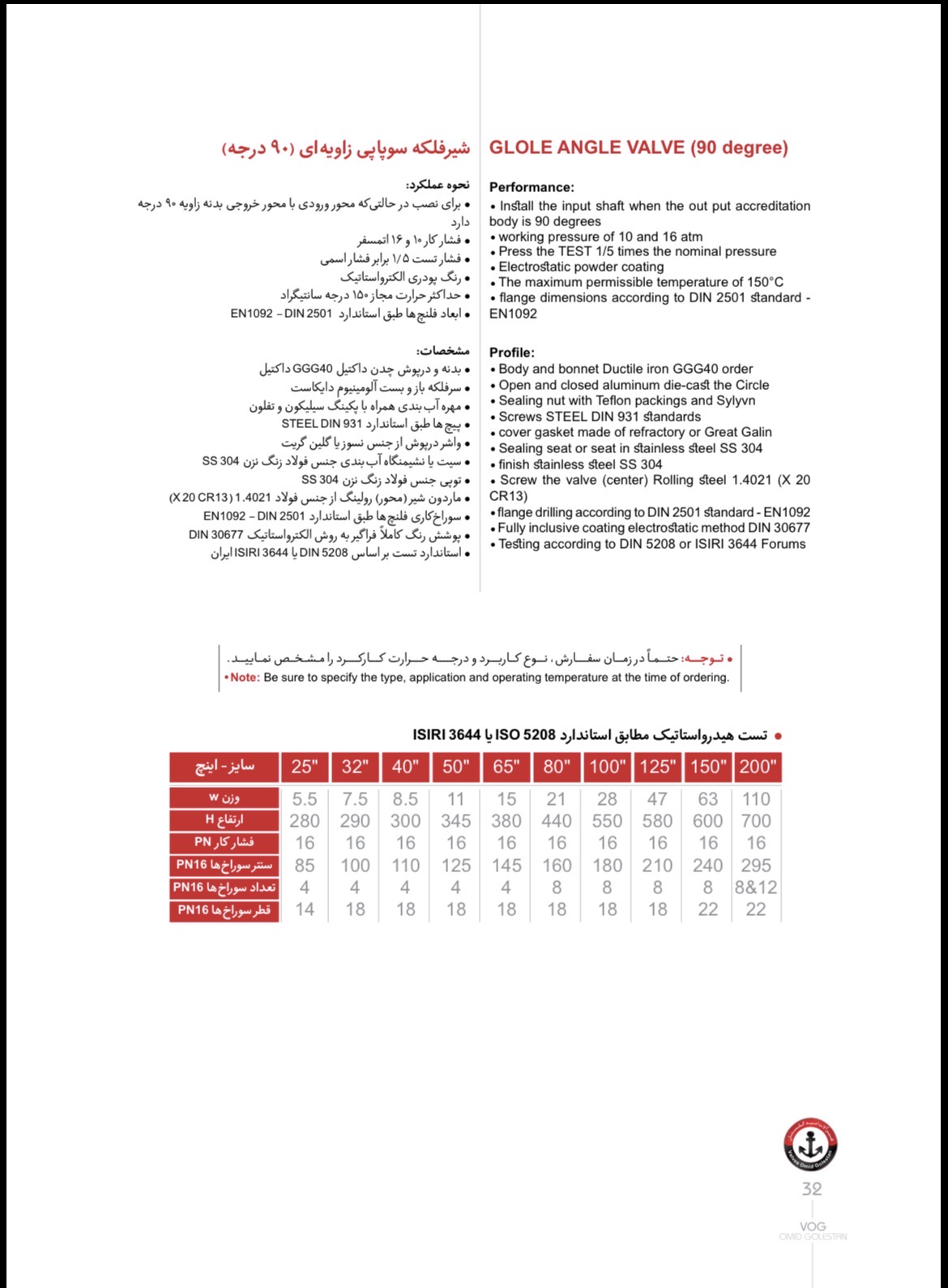

جدول کامل ابعاد و مشخصات (طبق کاتالوگ رسمی وگ امید گلستان)
سایز DN (mm)
وزن (kg)
ارتفاع H (mm)
فشار کار PN
سنتر سوراخها (mm)
تعداد سوراخها
قطر سوراخها (mm)
25
5.5
280
16
85
4
14
32
7.5
290
16
100
4
18
40
8.5
300
16
110
4
18
50
11
345
16
125
4
18
65
15
380
16
145
4
18
80
21
440
16
160
8
18
100
28
550
16
180
8
18
125
47
580
16
210
8
18
150
63
600
16
240
8
22
200
110
700
16
295
8&12
22
بکشید برای دیدن بقیه ستونها →
تست فشار مطابق DIN5208 یا ISIRI3644 ایران، تا 1.5 برابر فشار اسمی انجام میشود. مقدار «8&12» در سایز 200 دقیقاً همانطور که در کاتالوگ رسمی درج شده، تفاوت تعداد سوراخ بین رده PN10 و PN16 را نشان میدهد.
جنس قطعات
نام قطعه
جنس
بدنه و درپوش
چدن دا کتیل GGG40
سرفلکه (باز و بست)
آلومینیوم دایکاست
مهره آببندی
همراه با پکینگ سیلیکون و تفلون
پیچها
فولاد مطابق استاندارد STEEL DIN931
واشر درپوش
جنس نسوز یا گلین گریت
سیت / نشیمنگاه آببندی
فولاد زنگنزن SS304
توپی
فولاد زنگنزن SS304
ماردون شیر (محور)
فولاد رولینگ 1.4021 (X20Cr13)
پوشش رنگ
پودری الکترواستاتیک کاملاً فراگیر مطابق DIN30677
استانداردهای مرجع طراحی
فشار کار 10 و 16 اتمسفر؛ فشار تست 1.5 برابر فشار اسمی؛ ابعاد فلنج مطابق DIN2501/EN1092؛ سوراخکاری فلنج مطابق همان استاندارد؛ پوشش رنگ کاملاً فراگیر بهروش الکترواستاتیک مطابق DIN30677؛ استاندارد تست بر اساس DIN5208 یا ISIRI3644 ایران. حدا کثر حرارت مجاز 150 درجه سانتیگراد.
