نام محصول:شیر برقی سریع گاز ستاک SET144/RQ
برند:ستاک (SETAAK)
نوع عملکرد:خاموش بسته (NC) – سریع باز شونده
استاندارد ملی ایران:INSO 6800

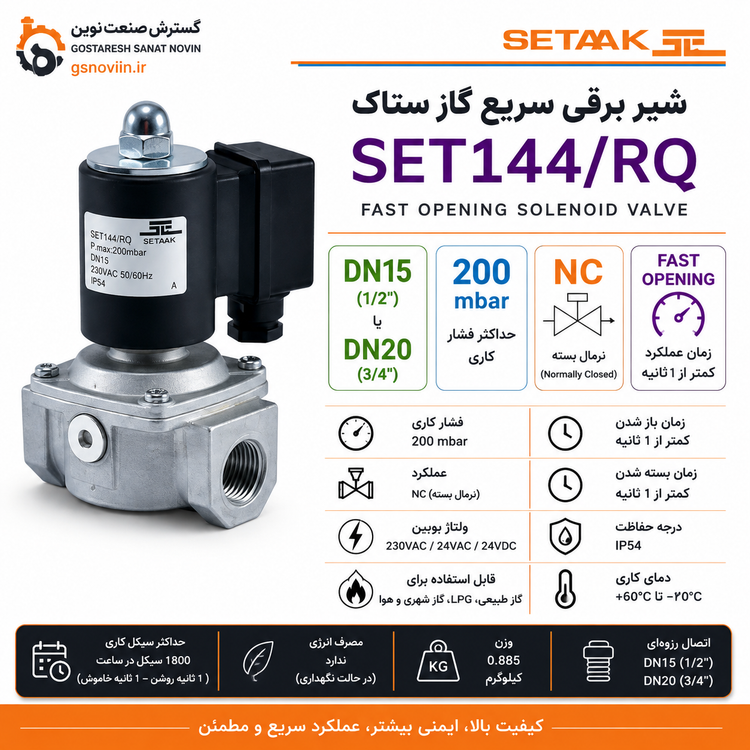

شیر برقی سریع گاز ستاک مدل SET144/RQ
برند: ستاک
سایر مدل ها
شیر برقی سریع - نرمالی کلوز
شیر برقی سریع گاز ستاک SET144/RQ
شیر برقی سریع گاز ستاک SET144/RQ
سایز ۱/۲ و ۳/۴ اینچ (DN15 / DN20)
شیر سلونوئیدی سریع بازشو برای قطع و وصل خودکار جریان گاز طبیعی، گاز مایع، گاز شهری و هوا در مشعلها، دیگهای بخار و خطوط ایمنی گاز صنعتی و تجاری.
200
mbar · P1max
این شیر چیست و چهکاری انجام میدهد؟
این شیر روی خط لوله گاز نصب میشود و مثل یک قفل برقی عمل میکند: تا وقتی برق ندارد، گاز رد نمیشود (بسته است). بهمحض وصل برق ۲۳۰ ولت (یا ۲۴ ولت طبق سفارش) به سیمپیچ، در کمتر از ۱ ثانیه باز میشود و گاز عبور میکند. اگر برق قطع شود، چه با دست، چه با کلید حرارتی یا سوییچ فشار، شیر بلافاصله دوباره بسته و گاز قطع میشود. همین ویژگی آن را برای ایمنی خط گاز مناسب میکند.
SET144/RQ یک شیر سلونوئیدی نرمالیکلوز (NC) با عملکرد سریعبازشو است؛ زمان باز و بستهشدن هر دو کمتر از ۱ ثانیه است. طبقهبندی نیروی گازبندی کلاس A، گروه ۲ مطابق استاندارد ملی ایران INSO 6800 و استانداردهای اروپایی EN161 و EN13611. مناسب برای گاز طبیعی، گاز مایع، گاز شهری و هوا در دامنه دمایی ۲۰ منفی تا ۶۰ مثبت درجه سانتیگراد. درجه حفاظت بدنه IP54. بهدلیل نداشتن قابلیت صرفهجویی انرژی، بیشینه سیکل مجاز ۱۸۰۰ بار در ساعت با الگوی یک ثانیه روشن و یک ثانیه خاموش اعلام شده است.
جدول مشخصات فنی (تأییدشده از کاتالوگ رسمی ستاک)
| حداکثر فشار کاری ورودی (P1max) | 200 mbar |
|---|---|
| سایز اتصال | DN15 (Rp1/2) و DN20 (Rp3/4) - رزوهای مطابق ISO7-1 و EN10226 |
| نوع عملکرد | نرمالیکلوز (NC) - سریع بازشو / سریع بستهشو |
| زمان باز شدن | <1s |
| زمان بسته شدن | <1s |
| درجه حفاظت | IP54 |
| وزن | 0.85 kg |
| نوع گاز مجاز | گاز طبیعی، گاز مایع، گاز شهری، هوا |
| ولتاژ و نوع برق | 230VAC 50-60Hz استاندارد، 24VAC یا 24VDC طبق سفارش |
| تلرانس ولتاژ تغذیه | منفی۱۵٪ تا مثبت۱۰٪ |
| بیشینه سیکل مجاز | 1800 بار در ساعت (۱ ثانیه روشن / ۱ ثانیه خاموش) |
| صرفهجویی انرژی | ندارد |
| دامنه دمای کاری | -20°C تا +60°C |
| گروهبندی گازبندی | کلاس A، گروه ۲ |
| نوع صافی | توری فلزی مطابق INSO 6800 |
| گلند کابل | PG09 |
| استاندارد مرجع | INSO 6800، EN161، EN13611 |
⚠ یک نسخه DN10 با فشار ورودی 500mbar در برخی فهرستهای قیمت داخلی دیده میشود، اما در کاتالوگ فنی رسمی ستاک و در صفحات محصول سایت رسمی setaak.ir چنین سایزی برای مدل RQ ثبت نشده است. تا زمان تأیید مستقیم از واحد فروش ستاک، این گزینه در جدول فوق درج نشده تا اطلاعات نادرست منتشر نشود.
مزایا و محدودیتها
مزایا
- بستهشدن خودکار و بلافاصله (زیر ۱ ثانیه) در صورت قطع برق، مناسب زنجیره ایمنی گاز
- دارای نشان استاندارد ملی ایران INSO 6800 و انطباق با EN161 و EN13611
- قابل سفارش با سه گزینه ولتاژ: ۲۳۰ ولت AC، ۲۴ ولت AC یا ۲۴ ولت DC
- مناسب چهار نوع گاز رایج در تاسیسات ایران (طبیعی، مایع، شهری، هوا)
- درجه حفاظت IP54 برای نصب در محیطهای صنعتی گردوغباردار
محدودیتها
- حداکثر فشار کاری در این سایز فقط ۲۰۰ میلیبار است (نسخه DN25 همین خانواده تا ۳۶۰ میلیبار پشتیبانی میکند)
- فاقد قابلیت صرفهجویی انرژی، به همین دلیل سقف سیکل کاری ساعتی محدودتر از نسخههای ۳۶۰mbar است
- عملکرد فقط نرمالیکلوز (NC) است؛ برای کاربری نرمالیاوپن باید مدل SET147 انتخاب شود
- باز و بسته شدن سریع است، نه تدریجی؛ برای مشعلهایی که به بازشدن آرام نیاز دارند، مدل SET144/SQ مناسبتر است
کاربردها
- خط ایمنی گاز مشعلهای صنعتی و دیگهای بخار
- قطع اضطراری گاز بههمراه سوییچ فشار یا ترموستات
- سیستمهای کنترل تهویه، خشککنها و کورههای گازسوز کوچک تا متوسط
- خطوط گاز شهری و صنعتی با فشار ورودی تا ۲۰۰ میلیبار
راهنمای انتخاب
DN15 یا DN20؟
انتخاب بر اساس قطر لوله موجود و دبی گاز موردنیاز مشعل انجام میشود؛ هر دو سایز در همین فشار ۲۰۰ میلیبار و با یک بدنه مشابه (وزن ۰.۸۵ کیلوگرم) عرضه میشوند. برای دبی بالاتر یا فشار تا ۳۶۰ میلیبار، سایز DN25 همین سری (SET144/RQ/DN25) را بررسی کنید.
RQ (سریع) یا SQ (آرام)؟
اگر مشعل به شعلهور شدن ناگهانی حساس است یا استاندارد پروژه بازشدن تدریجی گاز را الزام میکند، مدل SET144/SQ (آرامبازشو، بین ۰.۵ تا ۳۰ ثانیه) گزینه مناسبتری است. برای قطع و وصل سریع در مدارهای ایمنی، RQ انتخاب درست است.
ولتاژ تغذیه
در صورت نیاز به سازگاری با تابلوهای فرمان ۲۴ ولت (رایج در تجهیزات BMS و کنترل صنعتی)، هنگام سفارش کد A24 یا D24 را جایگزین A230 کنید.
راهنمای نصب
- جهت جریان را رعایت کنید: فلش «ورودی» حکشده روی بدنه باید همجهت با جریان گاز باشد.
- اتصال رزوهای Rp1/2 (DN15) یا Rp3/4 (DN20) را مطابق ISO7-1/EN10226 با آببند مناسب گاز ببندید.
- نقطه اندازهگیری فشار از رزوه G1/4 در بالای بدنه در دسترس است؛ برای تست راهاندازی از آن استفاده کنید.
- سیمکشی کویل از طریق گلند کابل PG09 انجام میشود؛ ولتاژ تغذیه را با تلرانس مجاز کنترل کنید.
- پس از نصب، عملکرد باز و بسته شدن و آببندی اتصالات را با کفصابون یا دتکتور نشتی گاز آزمایش کنید؛ هرگز از شعله استفاده نکنید.
نکته ایمنی نصب و راهاندازی این تجهیز باید توسط نصاب مجاز گاز و مطابق مقررات ملی ساختمان و دستورالعمل شرکت ستاک انجام شود. پیش از هرگونه کار روی خط، شیر اصلی گاز را ببندید.
نگهداری
- صافی توری فلزی داخلی را در بازدیدهای دورهای از رسوب و گردوغبار پاکسازی کنید.
- از عبور از سقف سیکل کاری اعلامشده برای جلوگیری از فرسودگی زودرس سیمپیچ خودداری کنید.
- درجه حفاظت IP54 در برابر گردوغبار و پاشش آب مقاوم است اما برای غوطهوری یا شستوشوی مستقیم مناسب نیست.
- در دمای خارج از بازه ۲۰- تا ۶۰+ درجه سانتیگراد از این مدل استفاده نکنید.
سوالات متداول
تفاوت SET144/RQ با SET144/SQ چیست؟
RQ سریعبازشو و سریعبستهشو است (زیر ۱ ثانیه)، مناسب مدارهای ایمنی. SQ آرامبازشو است (۰.۵ تا ۳۰ ثانیه قابل تنظیم) و برای جلوگیری از ضربه فشار در روشنشدن مشعل بهکار میرود.
آیا این شیر با برق ۲۴ ولت هم کار میکند؟
بله، طبق کاتالوگ رسمی، علاوه بر ۲۳۰ ولت AC استاندارد، نسخه ۲۴ ولت AC و ۲۴ ولت DC نیز طبق سفارش قابل تامین است.
حداکثر فشار قابل تحمل این مدل چقدر است؟
برای سایزهای DN15 و DN20 این صفحه، حداکثر فشار ورودی کاری ۲۰۰ میلیبار است. اگر فشار خط بالاتر است، نسخه DN25 همین سری تا ۳۶۰ میلیبار را بررسی کنید.
آیا نسخه DN10 هم موجود است؟
در کاتالوگ فنی رسمی ستاک و سایت setaak.ir سایز DN10 برای این مدل ثبت نشده است. در صورت نیاز، قبل از خرید برای تایید موجودی و مشخصات با واحد فروش تماس بگیرید.
گارانتی این محصول چقدر است؟
مدتزمان دقیق گارانتی توسط شرکت ستاک اعلام و توسط نمایندگی فروش تعیین میشود؛ برای اطلاع از شرایط گارانتی محموله فعلی با ما تماس بگیرید.
